Материал: 1_Лаб № 1 Выпрямители аудитория 4-223

1. ЛАБОРАТОРНАЯ РАБОТА ЭВ-1 ИССЛЕДОВАНИЕ РАБОТЫ ПОЛУПРОВОДНИКОВЫХ

ВЫПРЯМИТЕЛЬНЫХ СХЕМ

1.1. Цель работы

Ознакомление с устройствами и физическими основами принципа действия полупроводниковых вентилей, исследование работы выпрямительных схем с различными типами сглаживающих фильтров и без них, получение навыков моделирования процессов в электронных схемах в пакете Micro-Cap.

1.2. Краткие теоретические сведения

Полупроводниковые диоды - это приборы, обладающие односторонней проводимостью. Данное свойство вентилей используется для выпрямления переменного тока. Различают полупроводниковые вентили - медно-закисные, селеновые, германиевые и кремниевые.

Электрическая схема, выполненная на вентилях и предназначенная для преобразования энергии переменного тока в энергию постоянного тока, называется выпрямителем. Для питания электронной аппаратуры применяются маломощные выпрямители на неуправляемых вентилях, работающие от сети однофазного переменного тока.

Выпрямительное устройство обычно имеет следующую структурную схему:

Рис. 1.1

Различают однофазные и трехфазные выпрямительные устройства (ОВУ и ТВУ).

4

На практике применяются ОВУ трех типов:

1)oднополупериодные;

2)двухполупериодные:

а) с выводом средней точки вторичной обмотки трансформатора;

б) мостовая.

В настоящей работе исследуются однополупериодное и мостовое ОВУ на полупроводниковых диодах.

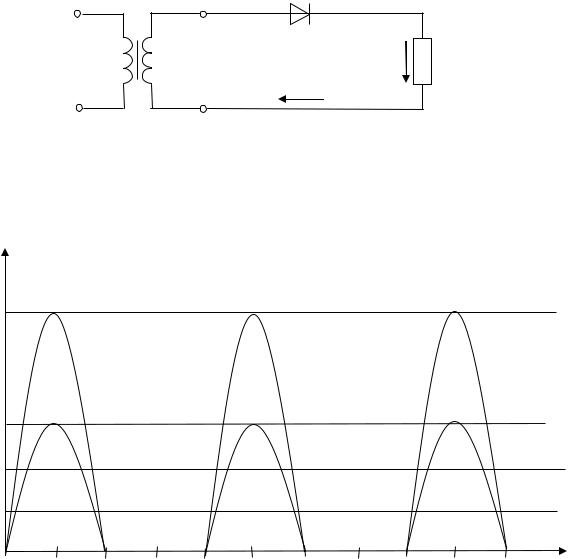

Простая по конструкции и относительно недорогая однополупериодная схема (рис.1.2) является однотактной, так как вследствие односторонней проводимости вентиля ток во вторичной обмотке трансформатора проходит только в одном направлении.

Рис. 1.2

Поэтому временные диаграммы тока и напряжения на нагрузке при синусоидальном выпрямляемом напряжении выглядят так, как показано на рис.1.3.

uн, iн

Uнmax

Iнmax

Uнср

Iнср

t

5

Из разложения прерывистого напряжения в ряд Фурье

следует, что а) среднее значение выпрямленного напряжения

U0 = Uπm ;

б) коэффициент пульсаций

p = U1m = π = 1,57 .

U0 2

Двухполупериодные однотактная и двухтактная схемы обеспечивают более качественные выходные параметры ОВУ.

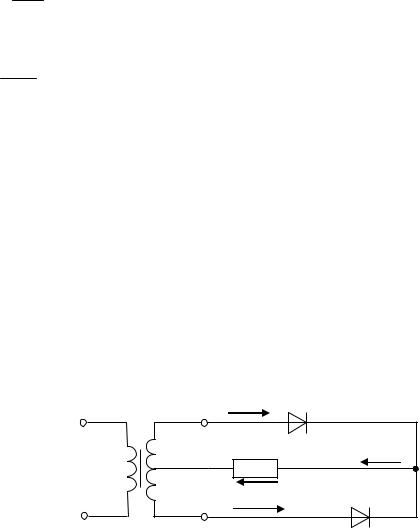

Двухполупериодная однотактная схема (с выводом средней точки вторичной обмотки трансформатора) представляет собой соединение двух однополупериодных выпрямителей, работающих на общую нагрузку (рис.1.4), причем u2' и u2''равны и противоположны по фазе.

Из временных диаграмм видно, что в данной схеме используются оба полупериода напряжения сети, и ток в нагрузочном резисторе, создаваемый за счет поочередной работы вентилей, протекает в одном направлении (рис.1.5).

Из разложения в гармонический ряд напряжения, выпрямленного двухполупериодной схемой,

вытекает, что по сравнению с однополупериодным вариантом: а) среднее значение выпрямленного напряжения

6

U0 = 2U m

π

в два раза больше, б) а пульсации меньше:

p = U1m = 2 = 0,67.

U0 3

uн, iн

Uнmax

Uнср

Iнmax

Iнср

t

Рис. 1.5

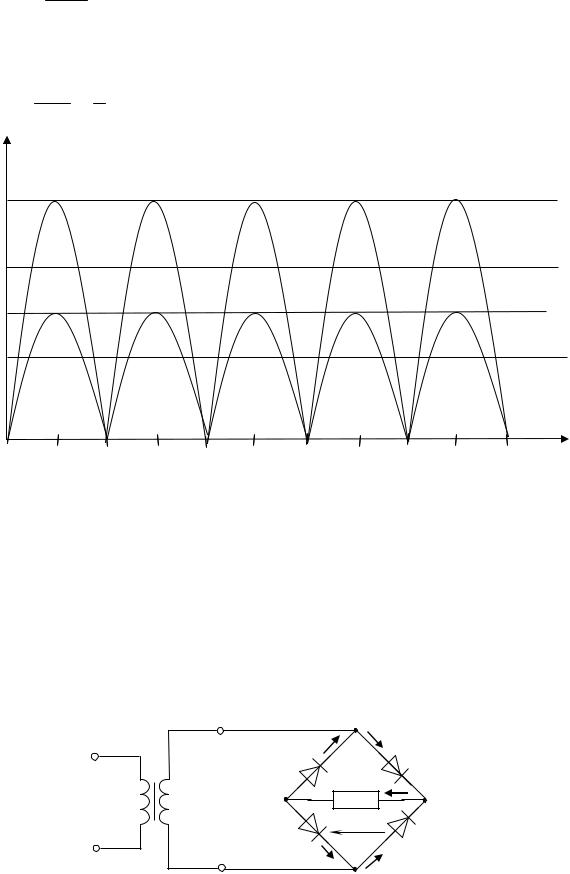

В двухполупериодной двухтактной (мостовой) схеме (рис.1.6)

ток через нагрузку в оба полупериода протекает в одном направлении, причем ток во вторичной обмотке трансформатора также протекает в течение обоих полупериодов и является синусоидальным, что исключает дополнительное намагничивание сердечника.

7

Для уменьшения пульсаций выпрямленного напряжения до необходимой величины между выходными зажимами выпрямителя и входными зажимами нагрузочной цепи включают дополнительное звено, выполняющее функции сглаживающего фильтра.

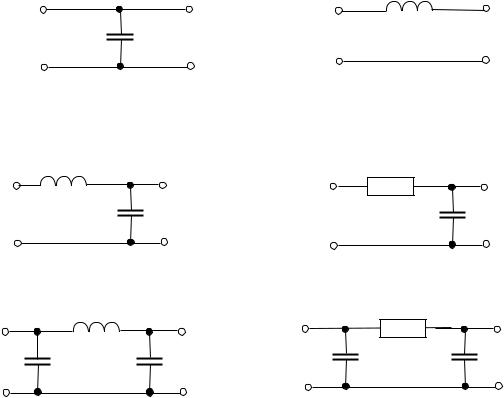

Фильтры обычно состоят из конденсаторов и индуктивных катушек, так как их сопротивления зависят от частоты. По виду реактивных элементов различают:

1)емкостные (рис.1.7);

2)индуктивные (рис.1.8);

3)смешанные (рис.1.9):

а) Г-образные LC-фильтры; б) Г- образные RC-фильтры; в) П-образные LC-фильтры; г) П-образные RC-фильтры.

Cф

Эффективность фильтров оценивается коэффициентом сглаживания

8
