Материал: 2.4 Оптроны

Оптроны. Виды и устройство. Работа и применение. Особенности

Оптоэлектронная пара, или оптопара – это полупроводниковый прибор, состоящий из светоизлучающего и фотоприемного элемента, между которыми существует связь через оптический канал. Светоизлучатель, фотоприемник и оптический канал, реализующий гальваническую развязку между входом и выходом, конструктивно объединены в одном корпусе.

Оптопара или оптрон — электронный прибор, состоящий из излучателя света (обычно — светодиод, в ранних изделиях — миниатюрная лампа накаливания) и фотоприемника (биполярных и полевых фототранзисторов, фотодиодов, фототиристоров, фоторезисторов), связанных оптическим каналом и, как правило, объединенных в общем корпусе.

Элементарный оптрон, содержащий один источник и один приемник излучения, называют также оптопарой. Будучи объединенными в микросхему вместе с одним или несколькими согласующими, или усиливающими устройствами, оптопары образуют оптоэлектронную интегральную микросхему.

Принцип работы оптрона заключается в преобразовании электрического сигнала в свет, его передаче по оптическому каналу и последующем преобразовании обратно в электрический сигнал.

Более подробно:

В оптронах происходит двойное преобразование энергии (рисунок). Входной электрический сигнал (характеризующийся силой тока I₁ или напряжением U₁) преобразуется источником излучения 1 в световой (поток света Ф₁), который передается затем по оптическому каналу 2 к фотоприемнику 3. Фотоприемник осуществляет обратное превращение светового сигнала в электрический I₂, U₂. Среда оптического канала может быть управляемой (например, обладать электрооптическими свойствами), что отражено и рисунке введением в схему устройства управления 4, которое преобразует световой поток Ф₁ в поток Ф₂. Для согласования параметров оптронов с другими элементами электронных схем могут использоваться дополнительные входные и выходные устройства.

На рисунке фотоприемник и излучатель электрически не соединены друг с другом. Такие оптроны с успехом могут использоваться в качестве элементов гальванической развязки. Однако введение электрической, а также оптической обратной связи между компонентами оптрона способно существенно расширить его возможности. В этом случае он может быть использован как прибор, позволяющий генерировать и усиливать электрические и оптические сигналы, как запоминающее устройство и т. д.

Таким образом, в оптронах осуществляется двойное преобразование энергии: электрической в световую и световой снова в электрическую. Это придает оптронам ряд совершенно новых свойств и позволяет на их основе создавать электронные устройства с исключительно своеобразными параметрами и характеристиками.

Преимущества оптронов:

• Применение оптронов позволяет осуществить почти идеальную электрическую развязку между элементами устройства (сопротивление до 1016 Ом, проходная емкость до 10-4 пФ).

• однонаправленность информации, отсутствие обратной связи с выхода на вход

• высокая помехозащищенность

• широкая полоса пропускание (от нуля до сотен и даже тысяч мегагерц),

• совместимость с другими (полупроводниковыми) приборами.

Это дает возможность использовать оптроны для модулирования сигналов, измерений в высоковольтных цепях, согласования низкочастотных цепей с высокочастотными и низкоомных с высокоомными.

К недостаткам оптронов следует отнести

• зависимость их параметров от температуры

• низкие КПД

• коэффициент передачи

Устройство оптрона

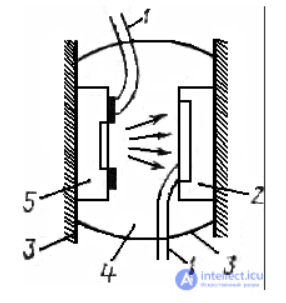

Устройство оптрона: 1 – выводы; 2 – фотоприемник; 3 – корпус; 4 – оптическая среда; 5 – светодиод

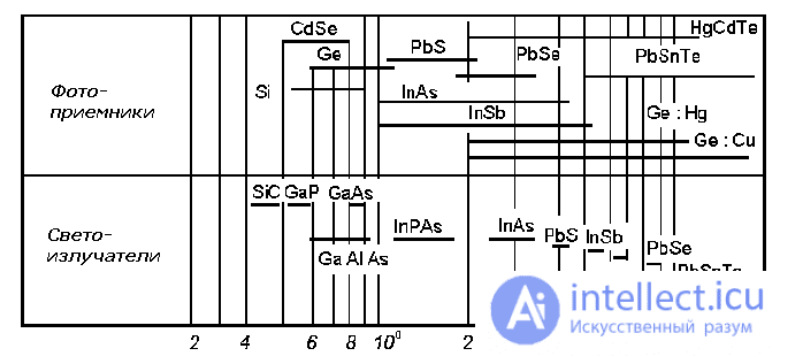

В качестве излучателей в оптронах используют обычно светодиоды на основе арсенида-фосфида галлия GaAsP или алюминий-арсенида галлия GaAlAs, характеризующиеся большой яркостью, высоким быстродействием и длительным сроком службы.

Передача светового излучения в оптронах осуществляется через оптический канал, роль которого могут играть различные среды. Назначение оптического канала – передача максимальной световой энергии от излучателя к приемнику. Передающей средой могут быть воздух, различные иммерсионные среды, а также оптические световоды длиной 1 м и более. Световолоконные оптические линии связи позволяют довести пробивное напряжение изоляции между входом и выходом оптрона до 150 кВ, что дает возможность применять оптроны для измерений в высоковольтных цепях.

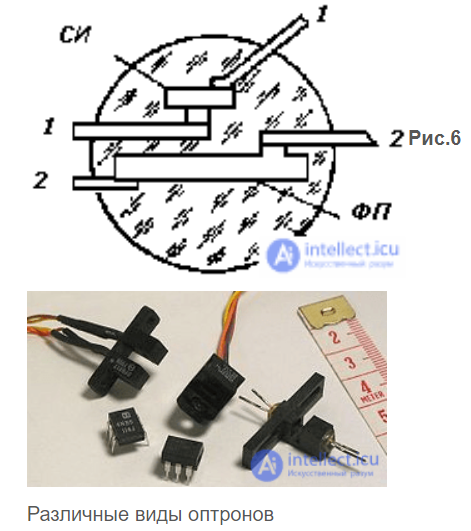

К онструкции оптопар различны: составные на дискретных элементах, пленочные, монолитные. Рассмотрим примеры конструкций оптопар на дискретных элементах. В бескорпусной оптопаре (Рис.6) СИ - светоизлучатель; ФП - фотоприемник; ОС - оптическая среда; 1 - выводы светоизлучателя; 2 - выводы фотоприемника. Кристаллы светоизлучателя и фотоприемника размещены в оптической иммерсионной среде строго параллельно. В качестве оптической среды используются в основном органические полимерные оптические клеи. Распространенные в оптопарах светодиоды имеют кольцевую излучающую область с расположенным в центре и вынесенным из активной области излучения омическим контактом. В такой конструкции при минимальной площади свечения светодиода уменьшаются потери энергии излучения из-за затенения и краевых эффектов, снижаются требования к точности взаимного расположения светодиода и фотоприемника.

Для повышения коэффициента передачи оптопары чувствительная площадь фотоприемника многократно превышает излучательную площадь светодиода. Структуру фотоприемников оптопар изготовляют в основном из кремния. Наибольшее распространение получили фотодиоды с p-i-n структурой, биполярные фототранзисторы, фототиристоры, структуры фотодиод - транзистор и др.

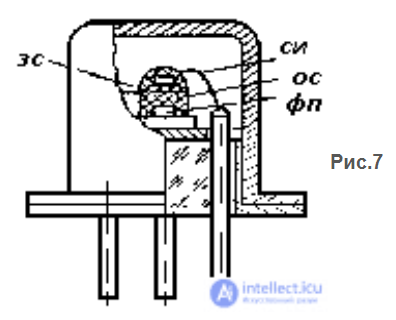

Конструкция оптопары в металлостеклянном корпусе приведена на Рис.7. Для уменьшения емкости развязки до 10-3-10-4 пФ в оптическую среду встраивают заземленную металлическую сетку ЗС или стекло с проводящим покрытием из материалов SnO2, In2O3 Сопротивление развязки оптопары достигают значения 1014 -1016 Ом.

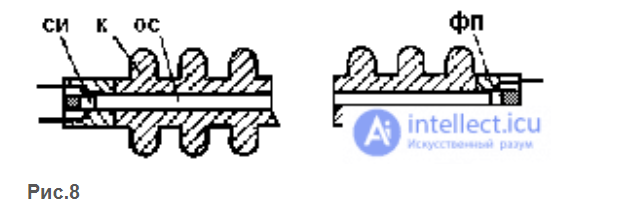

Потери на торцевое и обратное излучение светодиода снижены в конструкции оптопары на Рис.4, где О - отражатель; КВ(М) - металлический кольцевой вывод p- области фотоприемника, изолированный от n- области диэлектрическим слоем SiO2. Отражатель направляет лучи светодиода, показанные на рисунке линиями со стрелками, на чувствительную площадь фотодиода и увеличивает примерно вдвое коэффициент передачи оптопары. Конструктивное исполнение оптопары с гальванической развязкой до нескольких десятков киловольт показано на Рис 8. Развязку обеспечивает жесткий стеклянный световод ОС, помещенный в корпус оптопары К.

Пример пленочной конструкции оптопары приведен на Рис. 1.а. На стеклянную подложку СП с двух сторон наносится слой SnO2, образующий прозрачные электроды ПЭ. На одном из прозрачных электродов методом вакуумного испарения формируется пленочный слой люминофора - сернистого цинка ZnS, активированного примесями меди Cu и марганца Mn, а затем - металлический электрод МЭ. На другой прозрачный электрод наносится фоторезистивный слой сульфида кадмия с центрами чувствительности из атомов меди CdS:Cu, а на него напыляется металлический электрод МЭ гребенчатой структуры. Тонкопленочный люминофор - светоизлучатель СИ оптопары может работать при малом напряжении постоянного тока. Свечение обусловлено возбуждением атомов марганца в люминофоре «горячими» (высокоэнергетичными) электронами, образующимися в гетеропроходе p-Cu2S - n-ZnS(Mn) в поверхностном слое пленки. Световой поток распространяется в направлении фотоприемника оптопар ФП фоторезистора через стеклянную подложку и прозрачные электроды, образующие оптическую среду.

Входные параметры оптронов:

1. номинальный входной ток светодиода в прямом направлении Iвх.ном

2. падение напряжения на нем в прямом направлении Uвх при номинальном значении входного тока;

3. входная емкость Свх в заданном режиме;

4. максимально допустимый входной ток Iвх.макс;

5. максимально допустимое обратное напряжение на входе Uвх.обр.макс.

Выходные параметры оптронов:

1. максимально допустимое обратное напряжение Uвх.обр.макс, прикладываемое к выходу;

2. максимально допустимый выходной ток Iвых.макс;

3. выходная емкость Свых;

4. световое Rсв и темновое Rт выходные сопротивления (для фоторезисторных оптронов).

Передаточные параметры:

коэффициент передачи тока КI =(Iвых / Iвх)100 либо дифференциальный коэффициент передачи тока КI д = (dIвых / dIвх)100, выраженные в процентах.

Классификация оптронов

По степени интеграции

• оптопары (или элементарные оптроны) — состоящие из двух и более элементов (в т. ч. собранные в одном корпусе)

• оптоэлектронные интегральные схемы, содержащие одну или несколько оптопар (с дополнительными компонентами, например, усилителями, или без них).

По типу оптического канала

• с открытым оптическим каналом

• с закрытым оптическим каналом

По типу фотоприемника

• с фоторезистором (резисторные оптопары)

• с фотодиодом

• с биполярным (обычным или составным) фототранзистором

• с фотогальваническим генератором (солнечной батарейкой); такие оптроны обычно снабжаются обычным полевым транзистором, затвором которого управляет фотогальванический генератор.

• с фототиристором или фотосимистором.

По типу источников света

• с миниатюрной лампой накаливания

• с неоновой лампой

• со светодиодом

Оптроны с полевым транзистором или фотосимистором иногда именуют оптореле или твердотельным реле.

В настоящее время в оптоэлектронике можно выделить два направления.

1. Электронно-оптическое, основанное на принципе фотоэлектрического преобразования, реализуемого в твердом теле внутренним фотоэффектом и электролюминесценцией.

2. Оптическое, основанное на тонких эффектах взаимодействия твердого тела с электромагнитным излучением и использующее лазерную технику, голографию, фотохимию и т. д.

Существуют два класса оптических элементов, которые можно использовать при создании оптических ЭВМ:

• Оптроны

• Квантооптические элементы.

Они являются представителями соответственно электронно-оптического и оптического направлений.

Тип фотоприемника определяет линейность передаточной функции оптрона. Наиболее линейны и тем самым пригодны для работы в аналоговых устройствах резисторные оптроны, затем — оптроны с приемным фотодиодом или одиночным биполярным транзистором. Оптроны с составными биполярными транзисторами или полевыми транзисторами используются в импульсных (ключевых, цифровых) устройствах, в которых линейность передачи не требуется. Оптроны с фототиристорами применяются для гальванической развязки схем управления от цепей управления.

Приведем краткое описание некоторых типов наиболее распространенных промышленных оптронов.

Фотодиодный оптрон.

Условное графическое обозначение его приведено на рис. 8.10,а. В качестве излучателя используется светодиод на основе арсенида галлия.

В качестве фотоприемников в диодных оптронах используются кремниевые фотодиоды, которые хорошо согласуются по спектральным характеристикам и быстродействию с арсенид-галлиевыми светодиодами.

Коэффициент передачи тока диодного оптрона мал (KI = 1,0  1,5%), однако диодные оптроны являются самыми быстродействующими.

Как элемент электрической цепи, фотоприемник диодного оптрона может работать в двух режимах: фотопреобразователя с внешним источником питания и фотогенератора без внешнего источника питания.

Если учесть зависимость светового потока светодиода оптрона от тока Iвх через светодиод, то можно найти зависимость тока Iн нагрузочного резистора Rн или напряжения Uн на нем от входного тока оптрона, т.е. Iн = f(Iвх) или Uн = φ (Iвх).

Надо учитывать, что для передачи максимальной энергии требуется согласование нагрузочного резистора с выходным сопротивлением оптрона.

Фототранзисторный оптрон(рис. 8.10,б).

По сравнению с фотодиодным оптроном в качестве фотоприемника в нем используется кремниевый фототранзистор. Являясь усилителем базового тока, фототранзистор имеет существенно более высокую чувствительность, чем фотодиод, поэтому коэффициент передачи тока фототранзисторного оптрона KI = 50  100 %, а оптрона с составным фототранзистором – до 800% и более.

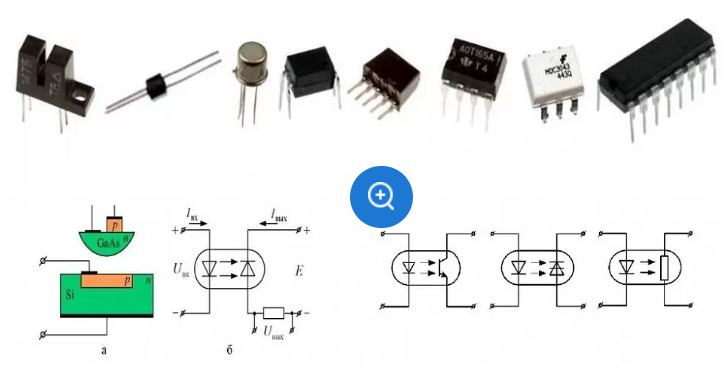

Рис. 8.10. Условные графические обозначения оптронов: фотодиодного (а), фототранзисторного (б), фоторезисторного (в), фототиристорного (г)

Недостатком фототранзисторов является то, что они по сравнению с фотодиодами гораздо более инерционны и имеют быстродействие 10-4–10-5с.

Фоторезисторный оптрон(рис. 8.10,в).

В качестве фотоприемника в оптронах иногда используют фоторезисторы на основе селенида или сульфида кадмия (CdSe,CdS), а в качестве излучателя – спектрально согласующиеся с ними светодиоды на основе фосфида или арсенида-фосфида галлия (GaP, GaAsP). Быстродействие фоторезисторных оптронов целиком определяется быстродействием фотоприемника, которое составляет 100–200 мкс.
