Дипломная (вкр): Автоматизированная система генерации приложений, использующих библиотеку OpenGL

Шум. Основными источниками шума в помещениях, оборудованных видеотерминалами, являются принтеры, копировальная техника и оборудование для кондиционирования воздуха, а в самих видеотерминалах - вентиляторы систем охлаждения и трансформаторы. Предельно допустимые уровни шума для высококвалифицированной умственной работы не должны превышать 50 дБ, а для точной зрительной работы - 65 дБ. Нормированные уровни шума обеспечиваются путем использования малошумного оборудования, применением звукопоглощающих материалов для облицовки помещений, различных звукопоглощающих устройств (перегородки, кожухи, прокладки и т.д.), а также использованием индивидуальных средств защиты (наушники).

Освещение. В помещениях, где эксплуатируются ПЭВМ, освещение, как правило, смешанное. Не рекомендуется работать на компьютере в темноте, только при свечении монитора. Если естественного освещения недостаточно, дополнительно устанавливается искусственное, причем применяется всегда - не только в темное время суток.

Искусственно освещаются помещения эксплуатации мониторов ПЭВМ при помощи системы общего равномерного освещения. Можно использовать местное освещение, предназначенное для освещения зоны расположения документов.

Для подсветки документов можно использовать местное освещение, если оно не образует бликов на поверхности экрана и не увеличивает освещенность экрана более 300 лк. Светильники местного освещения должны иметь непросвечивающий отражатель с защитным углом не менее 40°. Следует также ограничивать неравномерность распределения яркости в поле зрения мониторов и ПЭВМ, при этом соотношение яркости между рабочими поверхностями не должно превышать 3:1 - 5:1, а между рабочими поверхностями и поверхностями стен и оборудования - 10:1. Для обеспечения нормированных значений освещения в помещениях с видеотерминалами ПЭВМ общего и персонального пользования необходимо очищать оконное стекло и светильники не реже двух раз в год и своевременно заменять перегоревшие лампы.

Организация рабочего места. Расстояние между рабочими столами и видеомониторами должно быть не менее 2 м, а расстояние между боковыми поверхностями видеомониторов - не менее 1,2м. Идеально ПК должны размещаться по периметру помещения. Конструкция рабочего стула (кресла) должна обеспечивать поддержание рациональной рабочей позы при работе на ПК, позволять изменять позу с целью снижения статического напряжения мышц шейно-плечевой области и спины. Клавиатуру следует располагать на поверхности стола на расстоянии 100-300 мм от края стола. Экран монитора должен находиться от глаз пользователей на оптимальном расстоянии 700-800 мм, но не ближе 600 мм с учетов размеров алфавитно-цифровых знаков и символов.

Режимы труда и отдыха должны организовываться в зависимости от вида и категории трудовой деятельности. На протяжении рабочей смены должны устанавливаться регламентированные перерывы. Продолжительность непрерывной работы с ВДТ без регламентированного перерыва не должна превышать двух часов.

Электромагнитное излучение. Насколько следует отстраниться от источника излучения - зависит от его интенсивности. Например, чтобы уменьшить полевую интенсивность, Вам, возможно, придется переместиться на расстояние:

1)      25 метров для линий электропередачи и вышек сотовой связи;

)        30 см. от Вашего компьютерного монитора;

)        2.5 см от сотового телефона.

Правила защиты:

)        по возможности, стоит приобрести жидкокристаллический монитор, поскольку его излучение значительно меньше, чем у распространённых ЭЛТ мониторов (монитор с электроннолучевой трубкой);

)        системный блок и монитор должен находиться как можно дальше от вас;

)        не оставляйте компьютер включённым на длительное время если вы его не используете;

)        в связи с тем, что электромагнитное излучение от стенок монитора намного больше, постарайтесь поставить монитор в угол, так что бы излучение поглощалось стенами;

)        по возможности сократите время работы за компьютером и почаще прерывайте работу.

Электробезопасность. Эксплуатация вычислительной техники связана с применением электрической энергии. Опасность поражения электрическим током возникает при прикосновении к открытым токоведущим частям с нарушенной изоляцией или к оборудованию, находящемуся под напряжением при отсутствии или нарушении изоляции. В качестве мер электробезопасности предпринимаются следующие действия:

1)      каждый пользователь ПЭВМ, впервые приступающий к работе в данной учебной лаборатории, должен изучить инструкцию по технике безопасности при работе на данном оборудовании и пройти инструктаж по месту работы с обязательной отметкой в журнале регистрации;

)        ремонтные и профилактические работы на ЭВМ может проводить специалист, имеющий квалификационную группу по технике безопасности не ниже третьей по работе с электрооборудованием до 1000В;

)        ремонтные и профилактические работы на электроустановках, установка и снятие корпусов ЭВМ допускается только при отключенном электропитании;

)        корпуса электроустройств должны быть надежно заземлены.

Расчет защитного заземления

Для предотвращения электрических травм, которые могут быть вызваны при касании металлических конструкций или корпусов электрооборудования, оказавшихся под напряжением вследствие повреждения изоляции, а также для защиты аппаратуры устраиваются защитные заземления.

Область применения защитного заземления - электроустановки напряжением до 1000 В в сетях с изолированной централью и выше 1000 В в сетях с любым режимом нейтрали источника тока (как с изолированной, так и с глухозаземленной).

Принцип действия заземления - снижение до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус и другими причинами. Это достигается путем уменьшения потенциала заземленного оборудования (уменьшением сопротивления заземлителя), а также путем выравнивания потенциалов основания, на котором стоит человек, и заземленного оборудования.

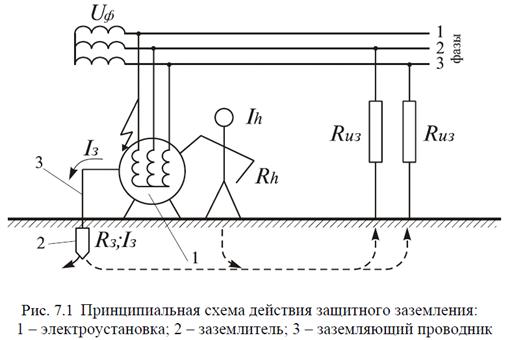

На рисунке 7.1 представлена принципиальная схема защитного заземления в сетях с изолированной нейтралью. При этом, чем меньше сопротивление заземления Rз, тем меньший ток будет протекать через тело человека, распределяясь между параллельными ветвями обратно пропорционально их сопротивлениям: Rh = 1000 Ом, Rз <= 4 Ом.

Расчет заземляющего устройства осуществляют исходя из его максимально допустимого сопротивления, установленного для соответствующего оборудования.

В электроустановках напряжением до 1000 В в сети с заземленной нейтралью сопротивление заземляющего устройства должно быть не более 10 Ом в любое время года, то есть  Ом (согласно ПУЭ).

Так как естественный заземлитель отсутствует (не предусмотрен заданием), то предусматривается искусственный заземлитель, сопротивление которого

 Ом.

Определим расчетное удельное сопротивление

, (7.1)

где  - удельное сопротивление грунта, Ом*м,  - климатический коэффициент (выбирается из справочника в соответствии с климатическими условиями отдельных зон).

Выбираем тип грунта - суглинок с сопротивлением  Ом*м, а климатический коэффициент в соответствии с нашей зоной . Тогда расчетное удельное сопротивление будет определено:

 Ом*м.

Выберем тип заземлителя и его размеры. Искусственный заземлитель относится к типу трубчатый или стержневой длиной  м и диаметром  м. Расстояние от заземлителя до поверхности земли в расчетах примем равным  м.

Рассчитаем сопротивление растекания одиночного трубчатого заземлителя:

, (7.2)

где  (м) - расстояние от поверхности земли до средины заземлителя.

Используя выше приведенные данные, получим:

 (Ом)

Количество параллельно соединенных одиночных заземлителей, необходимых для получения допустимого значения сопротивления заземления, без учета сопротивления полосы соединения, будет составлять:

, (7.3)

где  - коэффициент использования группового заземлителя.

Согласно справочным данным, количество параллельно соединенных одиночных заземлителей должно быть не меньше двух. Так как мы рассчитываем одиночное заземление, то из справочных таблиц выбираем .

Тогда .

Длина полосы соединения определяется как:

, (7.4)

где  м - расстояние между вертикальными заземлителями.

Соответственно  м. Рассчитаем сопротивление  полосы соединения, используя формулу:

, (7.5)

где  - эквивалентный диаметр соединительной полосы шириной .

В расчетах примем  при  см.

Тогда  (Ом).

Исходя из найденных значений, можно рассчитать сопротивление всего заземляющего устройства с учетом соединительной полосы:

, (7.6)

где  - коэффициент использования соединительной полосы, выбирается из справочника и в соответствии с заданными условиями имеет значение .

 (Ом).

Таким образом, сопротивление растекания группового искусственного заземлителя меньше заданного (10 Ом), что удовлетворяет безопасности защитного заземления.

Статическое электричество. Статическое электричество оказывает вредное воздействие на организм человека, причем не только при непосредственном контакте с зарядом, но и за счет действия электрического поля, возникающего вокруг заряженных поверхностей.

Для защиты персонала ИВЦ от статического электричества необходимо:

1)      использовать нейтрализаторы и увлажнители;

)        полы должны иметь антистатическое покрытие, например, однослойный поливинилхлоридный антистатический линолеум;

)        протирать экран и рабочее место специальной антистатической салфеткой или смоченной тканью.

.4 Обеспечение экологической безопасности функционирования проектируемого объекта

Разнообразное вмешательство человека в естественные процессы в биосфере можно сгруппировать по следующим видам загрязнений, понимая под ними любые нежелательные для экосистем антропогенные изменения:

)        ингредиентное загрязнение как совокупность веществ, количественно или качественно чуждых естественным биогеоценозам;

)        параметрическое загрязнение, связанное с изменением качественных параметров окружающей среды (уровня шума, освещенности, радиации и т.д.);

)        биоценотическое загрязнение, заключающееся в воздействии на состав и структуру популяции живых организмов;

)        стациально-деструкционное загрязнение, представляющее собой изменение ландшафтов и экологических систем в процессе природопользования.

Рассматриваемый информационно-вычислительный центр не относится к категории промышленных объектов, а значит, его работа не приводит к выбросам опасных химических и биологических веществ в окружающую среду. Однако, поскольку компьютер является источником электромагнитного и ионизирующего излучения, имеет место параметрическое загрязнение окружающей среды.

Важное значение в обеспечении электромагнитной безопасности при применении персональных компьютеров имеет соблюдение действующих санитарных правил, которые рекомендуют порядок производства, продажи и использования ВДТ и ПЭВМ. В соответствии с этими правилами все ВДТ и ПЭВМ должны иметь техническую документацию и гигиенический сертификат. Определены требования к конструкции данных технических средств, допустимые значения создаваемых ими параметров неионизирующих и ионизирующих излучений.

Однако, значительная часть эксплуатируемых мониторов персональных компьютеров не соответствует современным гигиеническим требованиям по энергетическим характеристикам электромагнитного поля и предопределяет необходимость защиты пользователя и окружающих, поскольку излучение распространяется по всем направлениям в радиусе 2,5 м.

Для снижения низкочастотной электрической составляющей электромагнитного поля видеомонитора необходимо надлежащим образом заземлять (занулять) компьютер и его периферийные устройства, включая локальную сеть, а также применять специальные защитные экраны.

Список использованной литературы

1 <http://www.opengl.org> - Официальный сайт открытой графической библиотеки OpenGL.

2 http://www.microsoft.com/downloads/ru-ru/details.aspx?familyid=2da43d 38-db71-4c1b-bc6a-9b6652cd92a3#QuickDetails <http://www.microsoft.com/downloads/ru-ru/details.aspx?familyid=2da43d%2038-db71-4c1b-bc6a-9b6652cd92a3> - Описание технологии DIrectX.

3 http://merlin.fit.vutbr.cz/upload/IvProjects/2006/3ds2iv/3ds2iv.pdf - Спецификация 3DS формата.

<http://www.martinreddy.net/gfx/3d/OBJ.spec> - Спецификация Obj формата.

<http://code.google.com/p/lib3ds/> - Официальный сайт библиотеки Lib3DS.

Библиотека 3DSFTK устарела и не имеет поддержки в интернете.

<http://www.w3.org/XML> - Спецификация формата XML.

Боресков А. В. Б82 Графика трехмерной компьютерной игры на основе OpenGL. - М.: ДИАЛОГ-МИФИ, 2004. - 384 с.

Хилл Ф. Х45 OpenGL. Программирование компьютерной графики. Для профессионалов. - СПб.: Питер, 2002. - 1088 с.: ил.
