Установка включает следующие блоки: гидроочистки сырья — вакуумного дистиллята, каталитического крекинга, ректификации, газофракционирования и стабилизации бензина. Сырье - гидрогенизат, поступающий из секции гидроочистки, — насосом 1 подается в змеевик печи 2 и затем перед входом в реактор 11 смешивается с рециркулятом и водяным паром, подаваемым на распиыливание. В нижней зоне прямоточного реактора 11 сырье, контактируя с горячим регенерированным катализатором, испаряется и подвергается крекингу. Основная масса катализатора отделяется от продуктов реакции в реакторе-сепараторе 10.

Предложены различные способы отделения продуктов реакции от катализатора. Так, на одной из отечественных установок верхняя часть прямоточного реактора расширена (так называемый реактор с форсированным псевдоожиженным слоем). Скорость потока газов и паров в нем составляет примерно 2 м/с. За счет меньшей скорости по сравнению со скоростью в лифт-реакторе происходит отделение основной массы катализатора от газов и паров, которое завершается в реакторе-сепараторе, а затем в циклонах и электрофильтрах.

Катализатор, пройдя зону отпаривания водяным паром, по транспортной линии 5 поступает в регенератор 6 с псевдоожиженным слоем катализатора, куда одновременно воздуходувкой 3 через горизонтальный распределитель подается воздух, необходимый для регенерации катализатора. Регенерированный катализатор по трубопроводу 7 опускается в узел смешения с сырьем. Пары продуктов крекинга и газы регенерации отделяются от катализатор ной пыли в соответствующих двухступенчатых циклонах и объединяются в сборных камерах, расположенных в верхней части аппаратов 6 и 10. Газы регенерации проходят паровой котел-утилизатор 9, где их тепло используется для выработки водяного пара. Затем они очищаются от остатков пыли в электрофильтре 8 и выводятся в атмосферу через дымовую трубу (на схеме не показана).

Парообразные продукты крекинга направляются в нижнюю отмывочно-сепарационную секцию ректификационной колонны 13. Здесь продукты крекинга разделяются. В нижней части колонны от паров отделяется увлеченная катализаторная пыль, кроме того, происходит конденсация тяжелой части паров (за счет подачи нижнего орошения насосом 15). Легкий и тяжелый газойли выводятся из соответствующих точек колонны 13 в отпарные колонны 19 и 19' затем насосами 18 и 22 прокачиваются через теплообменники 12 и аппараты воздушного охлаждения 20 и выводятся с установки.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

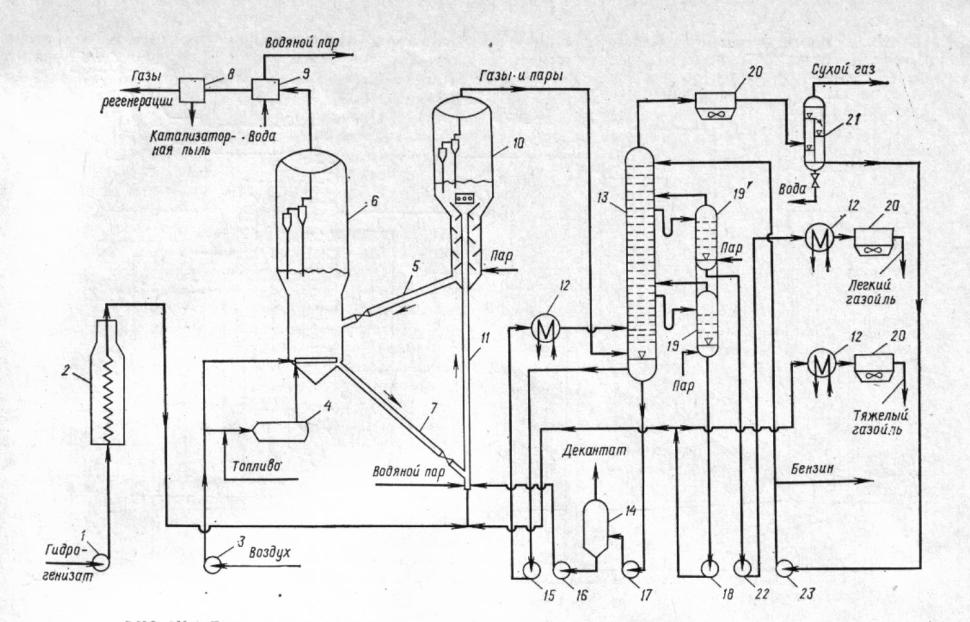

Рис. 1. Технологическая схема установки каталитического крекинга с прямоточным реактором:

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

1, 15-18, 22, 23 – насосы, 2 – трубчатая печь, 3 – воздуходувка, 4 – топка, 5 – линия транспорта закоксованного катализатора, 6 – регенератор, 7 – линия транспорта регенерированного катализатора, 8 – электрофильтр, 9 – котёлутилизатор, 10 – реактор-сепаратор, 11 – прямоточный реактор, 12 – теплообменники, 13 – ректификационная колонна, 14 – шламоотделитель, 19,19I – отпарные колонны, 20 – аппараты воздушного охлаждения, 21 – газоводоотделитель.

Часть тяжелого газойля подается в узел смешения с катализатором (на рециркуляцию). С низа колонны 13 насосом 17 смесь тяжелых углеводородов с катализаторной пылью откачивается в шламоотделитель 14. Шлам забирается с низа аппарата 14 насосом 16 и возвращается в реактор, а с верха шламоотделителя выводится ароматизированный тяжелый газойль (декантат).Из колонны 13 сверху отводятся пары бензина, углеводородные газы и водяной пар; они поступают в аппарат воздушного охлаждения 20, газоводоотделитель 21, где газ отделяется от конденсата бензина и воды. Бензин насосом 23 частично возвращается в колонну 13 в качестве острого орошения, а балансовое его количество направляется на стабилизацию (для отделения растворенных газов).В период пуска установки воздух в регенератор подается через топку 4, в которой для его нагрева под давлением сжигается топливо. В теплообменниках 12 тепло отходящих потоков используется для нагрева исходного сырья, поступающего в секцию гидроочистки.

Режим работы реакторного блока:

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Показатели

Прямоточ

Реактор-

Регенера



ный

сепаратор

тор



реактор*













Температура, °С

515-545

490-500

650-700

Давление, МПа

0,15-0,20

0,15-0,20

0,20-0,30

Скорость паров, м/с

-

0,4-0,7

0,9-1,0

Массовая скорость подачи сырья, ч-1

18-20

-

-

Расход пара на сырье,% (масс.)

0,1,0

-

-

Скорость суспензии, м/с

6-8

-

-

Плотность взвеси, кг/м3

40-60

400-450

450-500

Скорость выжига кокса, кг/(т ч)

-

-

30-50

Расход воздуха на выжиг 1 кг кокса, м3

-

-

10-12









* Диаметр реактора составляет 0.5 -1,5 м, высота 25 - 30 м; время пребывания взвеси 2 с; время регенерации катализатора 5 - 7 мин.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

№№

Характеристики процесса





п/п

каталитического крекинга





1.

Сырьё

вакуумные

газойли





широкого фракционного





состава





2.

Продукты

высокооктановый







бензин, газы, богатые





бутан-бутиленовой

и





пропан-пропиленовой





фракциями,

легкий





газойль как

компонент





дизельного топлива,



3.

Температура, оС

470 - 535°С





4.

Давление, МПа

0,13 - 0,28 МПа



5.

Катализатор

определенный







гранулометрический







состав,

развитую





поверхность,

высокие





пористость



и





механическую







прочность.





6.

Выход бензина, %

общий выход продуктов





за исключением легкого





и тяжелого

газойлей,





углеродистых







отложений





7.

Октановое число бензина

82 - 84 (моторный

ме-





тод) или

92 -

94
