В начале работы следует включить компьютер и запустить TurboLab. При этом происходит загрузка драйверов и тестирование платы устройства сопряжения модели L-305. При нормальном функционировании платы и драйверов появляется основное меню
(рис. 1.4).

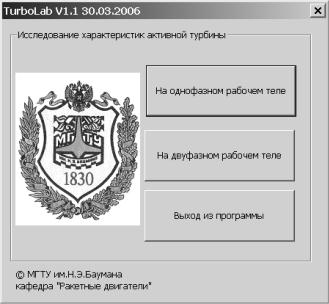

Рис. 1.4. Меню выбора лабораторной работы
Программа позволяет проводить регистрацию и расчет характеристик активной турбины на однофазном и двухфазном рабочем теле. Выбор лабораторной работы осуществляется из меню (рис. 1.4) нажатием соответствующей экранной кнопки. После чего программа переходит в режим настройки параметров. В заголовке окна возникает вид лабораторной работы.
В программе предусмотрено несколько режимов работы:
1)настройка параметров;
2)отображение измеряемых величин;
3)калибровка датчиков;
4)замеры и создание отчета.
16
Переключение между режимами осуществляется нажатием соответствующих пунктов меню в верхней части окна программы.
Режим настройки параметров программы. После выбора ла-
бораторной работы переходят в режим настройки нажатием кнопки главного меню «Настройки» (рис. 1.5).

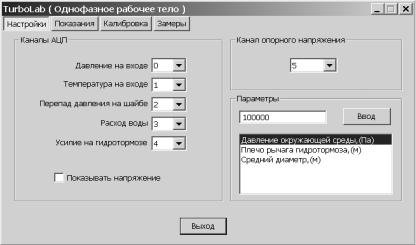

Рис. 1.5. Окно настройки параметров
«Каналы АЦП» – выбор канала АЦП для каждого регистрируемого параметра.
«Показывать напряжение» – показывать в режиме мониторинга считываемые значения в вольтах вместо единиц физических величин.
«Канал опорного напряжения» – выбор канала АЦП опорного напряжения, необходимого для более точной регистрации значений потенциометрических датчиков
«Параметры» – ввод параметров окружающей среды и геометрических параметров турбины.
Режим отображения измеряемых величин. Переход осуществ-
ляется нажатием кнопки главного меню «Показания», после чего открывается окно, показанное на рис. 1.6.
В режиме «Показания» на экране дисплея отображаются текущие значения напряжений или физических величин, а также графики изменения этих величин во времени.
17
Рис. 1.6. Окно отображения параметров

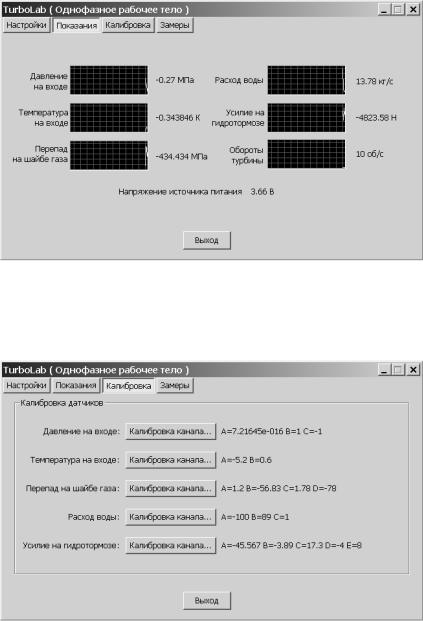

Режим калибровки датчиков. Переход осуществляется нажатием кнопки главного меню «Калибровка», после чего открывается окно, показанное на рис. 1.7.
Рис. 1.7. Меню режима калибровки датчиков
18
Вэтом режиме возможна выборочная калибровка следующих каналов: Давление на входе, Температура на входе, Перепад на шайбе газа, Расход воды и Усилие на гидротормозе. Данные по оборотам турбины считывают по цифровому каналу с частотомера, поэтому этот канал не калибруется.
Вправой части окна для каждого датчика показаны коэффициенты аппроксимирующего полинома. Диалоговое окно калибровки датчиков вызывается нажатием соответствующей экранной кнопки «Калибровка канала…». Вид окна калибровки на примере датчика давления показан на рис. 1.8

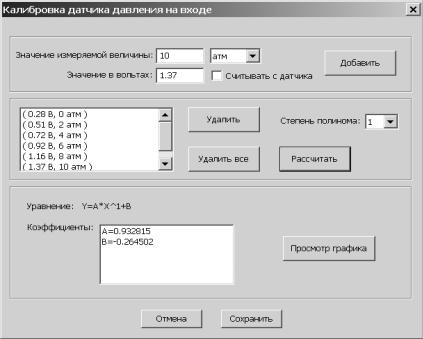

Рис. 1.8. Окно калибровки канала измерения
Для выхода из режима калибровки канала с сохранением результатов необходимо нажать экранную кнопку ОК. Для выхода из режима без сохранения результатов необходимо нажать экранную кнопку «Отмена».
Показанные в окне поля обеспечивают следующее.
19
«Значение измеряемой величины» – в это поле вводится значение измеряемой физической величины, единица измерения которой назначается из выпадающего списка справа.
«Значение в вольтах» – в это поле вводится значение в вольтах, соответствующее значению единицы физической величины.
«Считывать с датчика» – если это поле отмечено, то показания датчика в вольтах будут автоматически считываться с датчика, в противном случае его вводят вручную.
«Добавить» – добавляет содержимое полей «Значение измеряемой величины» и «Значение в вольтах» к списку.
«Удалить» – удаляет выбранные данные из списка. «Удалить все» – очистка списка.
«Степень полинома» – выбор степени аппроксимирующего полинома. Возможно задавать полином 1–4-й степени.
«Рассчитать» – расчет по методу наименьших квадратов значений коэффициентов аппроксимирующего полинома на основе сформированных данных.
«Уравнение» – после расчета коэффициентов в этой строке отображается вид аппроксимирующего полинома (символ ^ озна-
чает степень, т. е. А*Х^2+B*X^1+C = A·X2+B·X+C). «Коэффициенты» – после расчета коэффициентов в этом поле
отображаются коэффициенты аппроксимирующего полинома. «Просмотр графика» – показ окна с графиком, построенным по
рассчитанным коэффициентам и исходными данными. По оси абсцисс откладывается напряжение в вольтах, а по оси ординат – единица измеряемой физической величины. Маркерами показаны введенные при калибровке данные. Вид окна с графиком показан на рис. 1.9. Полученные аппроксимирующие зависимости используют в дальнейшем при представлении результатов регистрации параметров работы установки.
Режим замера и создания отчета. Переход осуществляется нажатием кнопки главного меню «Замеры», после чего открывается окно, показанное на рис. 1.10.
Функционирование на данном режиме осуществляется с помощью следующих команд. В поле «Исходные параметры» отображаются исходные параметры, считываемые с датчиков, в поле «Расчетные параметры» – некоторые из расчетных параметров. При нажатии кнопки «Ручной ввод» происходит вызов диалогового окна для ручного ввода исходных параметров.
