Материал: Конспект

Тема: «Лавинно-пролітниі діоди».

Лавинно-пролітний діод

•Нагальна необхідність мініатюризації апаратури НВЧ, підвищення її економічності і надійності викликала швидке зростання робочих частот напівпровідникових приладів. Поряд з великими успіхами в технології транзисторів цьому сприяло відкриття нових фізичних явищ в напівпровідниках.

•Одним з перших явищ такого роду було виявлене НВЧ випромінювання при ударній іонізації в р-п - переходах, яке послужило основою для створення нових приладів – лавинно-пролітних діодів (ЛПД).

•Лавинно-пролітний діод - напівпровідниковий діод, що має негативний диференціальний опір в НВЧдіапазоні внаслідок розвитку так званої лавиннопролітної нестійкості. Остання обумовлена ударною іонізацією та дрейфом носіїв заряду в р-n - переході в режимі зворотного зміщення.

•Теоретичні розробки з описом ідеї створення ЛПД вперше були викладені У.

Рідом в 1958 році, тому базовий варіант лавинно-пролітного діода на основі асиметричного p-n-переходу зазвичай називають діодом Ріда.

•Генерація НВЧ коливань в такого сорту германієвих структур вперше спостерігалася в 1959 році Тагером А.С., а потім в 1965 році на кремнієвих діодах Р. Л.

Джонсоном.

•Виникнення негативного опору в ЛПД обумовлено двома фізичними процесами, що мають кінцеві часи протікання в області просторового заряду (ОПЗ) p-n-переходу в режимі лавинного множення. Перший процес пов'язаний з часом наростання

лавинного струму, а другий процес пов'язаний з проходженням носіїв через пролітну область. Їх суперпозиція призводить до появи фазового зсуву між струмом і напругою на відводах діода. Одним з основних критеріїв, необхідним для роботи ЛПД,

є приблизна рівність між періодом коливань НВЧ поля і характерним часом прольоту носіїв через ОПЗ.

•В наш час ЛПД є одним з найбільш потужних джерел НВЧ-випромінювання.

•Основними представниками сімейства ЛПД є діод Ріда, асиметричний різкий p-n-

перехід, симетричний p-n-перехід (діод з двома дрейфовими областями), діод з двошаровою базою, діод з тришаровою базою (модифікований діод Ріда) і p-i-n-діод.

•Для виготовлення ЛПД використовують кремній та арсенід галію.

Будова і зонна діаграма

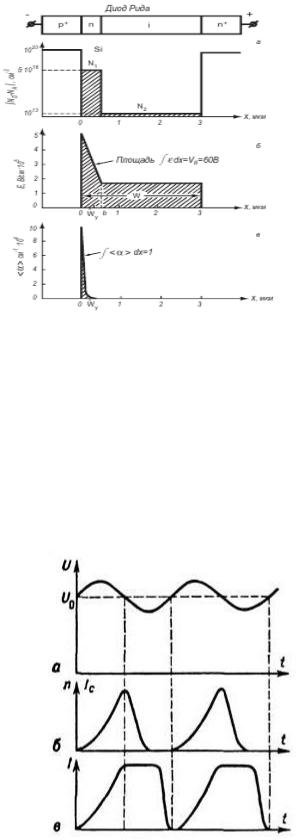

• Розглянемо будову і параметри ЛПД на основі класичного діода Ріда зі структурою p+-n-i-n+ (рис.). Діод складається з сильно легованого р+-еміттера і неоднорідно легованої n-бази (рис. 1, а). Вузький шар n-бази легований сильно (n-шар), інша частина бази легована слабо (i-шар). Розподіл поля в такій структурі для зворотної напруги U0, більшої, ніж напруга пробою Ui, показано на рис. 1 (б). При цьому напруженість поля в області р-n-переходу перевищує поле ударної іонізації Ei і поблизу р-n-переходу генеруються електронно-діркові пари (область множення). Дірки швидко пролітають до електрода крізь вузький сильно легований емітер, не надаючи істотного впливу на роботу приладу. Електрони, покинувши область множення, пролітають потім протяжну слабо леговану n- область (область дрейфу).

В області множення і в області дрейфу електрони

рухаються з однією і тією ж дрейфовою швидкістю, що не залежить від напруженості поля - швидкістю насичення υs. Значення поля Es, при якому дрейфова швидкість електронів насичується, становить для електронів в Si і GaAs величину 104 В/см, що значно менше значення поля в області множення (3-5) 105 В/см. Характерне значення υs ~107 см/с.

Схема, зонна діаграма, розподіл концентрації легуючої домішки N, електричного поля E та коефіцієнта ударної іонізації в діоді Ріда при напрузі, близькій до напруги лавинного пробою

Принципи генерації

• Нехай крім постійної напруги U0 до діода прикладена змінна напруга U частотою f (рис. а). З ростом напруги U відбувається різке збільшення концентрації носіїв в області множення внаслідок експоненціального характеру залежності коефіцієнта ударної іонізації від поля. Однак оскільки швидкість росту концентрації електронів dn/dt пропорційна вже наявній в області множення концентрації n, момент, коли n досягає максимуму, запізнюється по відношенню до моменту, коли максимуму досягає напруга на діод (рис. б). В умовах, коли υs не залежить від поля, струм провідності в області множення Iс пропорцій концентрації n: Ic = enυsS (е - заряд електрона, S - площа діода). Тому крива на рис. б являє собою також і залежність струму Ic в області множення від часу.

f = v/L

Типова конструкція ЛДП

•Механізм виникнення від'ємного диференціального опору є малосигнальним:

коливання спонтанно наростають в резонаторі, налаштованому на відповідну частоту, при подачі на діод досить великого постійного зміщення.

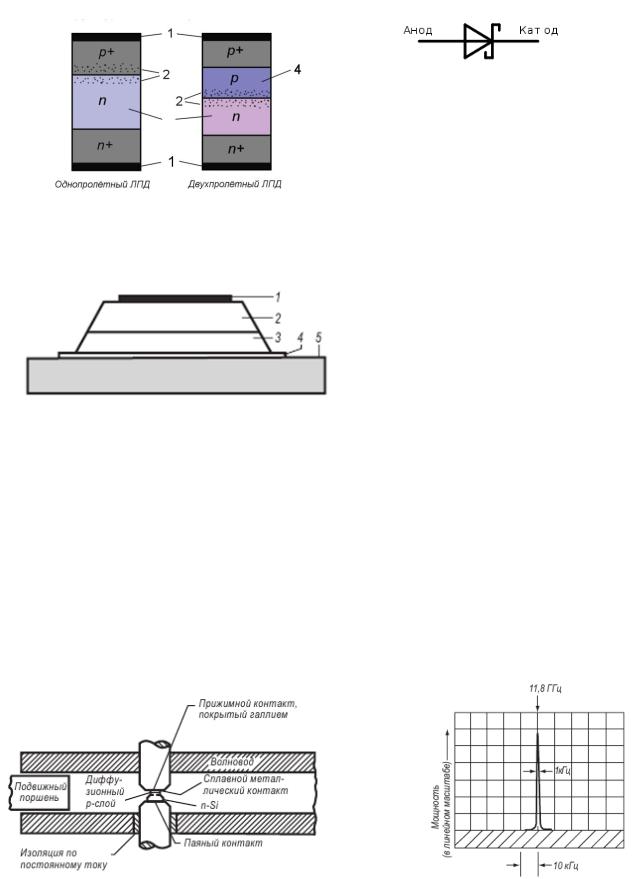

•На рис.1 і 2 показана типова структура та конструкція ЛПД із структурою р+-n-n+,

змонтованого на тепловідводній пластині.

Структура лавинно-пролітного діода 1 - контактний шар;

2 – область утворення лавини (р-n- перехід); 3 – область дрейфу електронів;

4 - область дрейфу дірок Конструкція лавинно-пролітного діода з мезаструктурою, змонтованої на тепловідводі:

1 - омічний контакт;

2 - сильно легований шар з електронною провідністю (n+- шар);

3 - слабко легований шар з електронною провідністю (n-шар); 4 - сильно легований шар з дірковою провідністю (р+ - шар); 5 - тепловідводна металізована пластина

Використання ЛПД для генерації НВЧ-коливань

• Напівпровідникова ЛПД структура зазвичай монтується в типовий НВЧ корпус. Як правило, діод кріпиться дифузійною областю або металевим електродом на мідний або алмазний тепловідвід для забезпечення ефективного охолодження p-n-переходу під час роботи. Для роботи на частотах, що відповідають резонансної частоті власного контуру діода, достатньо помістити його в розріз коаксіального контуру. При роботі на частотах, відмінних від частоти власного контуру діода, останній розміщують у зовнішньому резонаторі. На рис.1 показана типова схема НВЧ резонатора для вимірювання спектра НВЧ коливань, що генеруються ЛПД, а на рис.2 - спектр НВЧ коливань, що генеруються ЛПД в режимі лавинного множення з негативним опором.

Параметри ЛПД

• ЛПД широко застосовується для генерування і посилення коливань в діапазоні частот f = (1- 400) ГГц. Найбільша вихідна

потужність діапазону Рвих = (1-3) ГГЦ отримана в приладах із захопленим

об'ємним зарядом лавин, становить сотні Ват в імпульсі. Для безперервного режиму області сантиметрового діапазону найбільше значення вихідної потужності і ККД досягнуте на ЛПД з модифікованою структурою Ріда на основі GaAs і

становить Рвих = 15 Вт на частоті 6 ГГц.

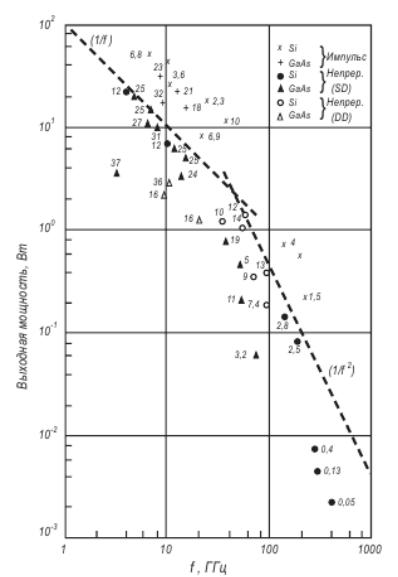

• На рис. наведено характерні параметри різних типів ЛПД (вихідна потужність, частота і коефіцієнт корисного дії), як для імпульсного, так і для безперервного режиму НВЧ генерації.

Характеристики ЛПД. Поруч у експериментальними точками вказані значення ККД в процентах. SD - одна область дрейфу; DD - дві області дрейфу

Діод Ганна

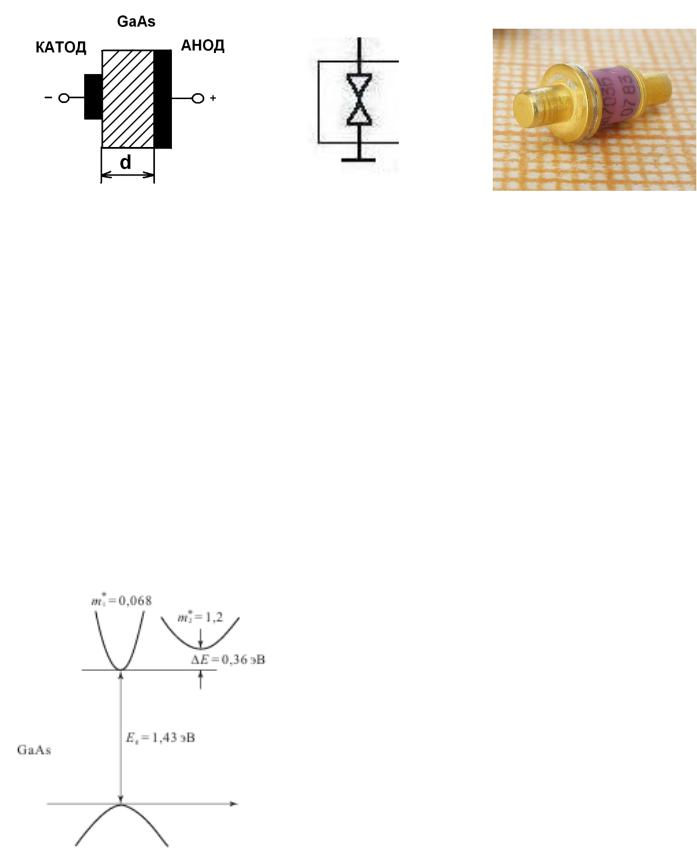

•Діод Ганна - напівпровідниковий діод, що складається з однорідного

напівпровідника, що генерує високочастотні коливання при прикладанні постійного електричного поля.

•Фізичною основою, що дозволяє реалізувати такі властивості в діоді, є ефект Ганна, який полягає в генерації високочастотних коливань електричного струму в однорідному напівпровіднику з N-подібною вольт-амперною характеристикою.

•Ефект Ганна виявлений американським фізиком Дж. Ганном (J. Gunn) в 1963 г. в

кристалі арсеніду галію (GaAs, сполука А3В5) з електронною провідністю. Ганн виявив,

що при прикладанні електричного поля E (Eпор ≥ 2-3 кВ/см) до однорідних зразків з арсеніду галію n-типу в зразках виникають спонтанні коливання струму. Пізніше він

встановив, що при E> Eпор у зразку, зазвичай у катода, виникає невелика ділянка сильного поля - «домен», який дрейфує від катода до анода зі швидкістю ~ υ = 106 м/с і зникає на аноді. Потім у катода формується новий домен, і процес періодично повторюється. Моменту виникнення домену відповідає падіння струму, що протікає

через зразок. Моменту зникнення домену у анода - відновлення колишньої величини

струму. Період коливань струму приблизно дорівнює прогонному часу, тобто часу, за який домен дрейфує від катода до анода.

Зона структура матеріалу

• Ефект Ганна спостерігається головним чином у двухдолинних

напівпровідниках, зона провідності яких складається з однієї нижньої долини і кількох верхніх долин. Для того, щоб при переході електронів між долинами виникав від'ємний диференціальний опір, повинні виконуватися наступні вимоги:

• середня теплова енергія електронів повинна бути значно меншою енергетичного зазору між побічною та нижньою долинами зони провідності, щоб за відсутності прикладеного зовнішнього електричного поля більша частина електронів перебувала у нижній долині зони провідності;

•ефективні маси і рухливості електронів у нижній і верхніх долинах повинні

бути різними. Електрони нижньої долини повинні мати високу рухливість μ1, малу ефективну масу m1* і низку густину станів. У верхніх побічних долинах електрони повинні мати низьку рухливість μ2, більшу ефективну масу m2* і високу густину станів;

•енергетичний зазор між долинами повинен бути меншим, ніж ширина забороненої зони напівпровідника, щоб лавинний пробій не наступав до переходу електронів в верхні долини.

•З вивчених і таких що знайшли застосування напівпровідникових матеріалів

переліченим вимогам найбільше відповідає арсенід галію (GaAs) n-типу.

Розглянемо міждолинний перехід електронів в GaAs. Прикладемо до однорідного зразку електричне поле. Якщо напруженість поля в зразку мала, то всі електрони перебувають у нижній долині зони провідності (в центрі зони Бріллюена). Оскільки середня теплова енергія електронів значно менша енергетичного зазору між дном верхньої та нижньої долин зони провідності, вони не переходять в верхню долину (рис. ).

Схематична діаграма, що показує енергію електрона в залежності від хвильового числа в області мінімумів зони провідності арсеніду галію n- типу
