где Т₁ - время на подготовительные операции,при бурении равное 0,5ч.;

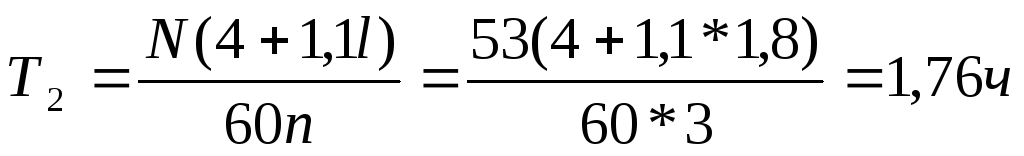

- время на заряжение шпуров ( N – число шпуров, l – средняя длина шпура, n – число заряжающих);

Т₃ - время на взрывание и проветривание, равное 0,5ч.;

Т₄ - время на прочие работы, равное 0,5ч;

Тогда ч.

Продолжительность цикла

=2+2+3,26=7,26ч.

Скорость проходки тоннеля за сутки м/сут.

Скорость проходки тоннеля за месяц м/мес.

На базе полученных данных построена циклограмма – графическое изображение последовательности работ. Полученная циклограмма представлена на втором листе чертежей.

Правила построения циклограммы:

1. Организация работ должна проектироваться таким образом, чтобы в смену или сутки выполнять целое число циклов.

2. Необходимо стремиться к сокращению времени на обслуживание и вспомогательные работы. Этого можно добиться за счет увеличения глубины заходки и уменьшения числа циклов в сутки.

3. Увеличение скорости проходки может быть достигнута за счет хотя бы частичного совмещения во времени некоторых операций цикла.

4. Необходимо стремиться

Т_Ц = Т_СМ , где

Т_Ц – время цикла

Т_СМ – время смены

5. Продолжительность цикла складывается из продолжительности основных операций.

Т_Ц = Т_Б + Т_ПОГ + Т_ВСП

Цикличная организация работ по бетонированию обделки

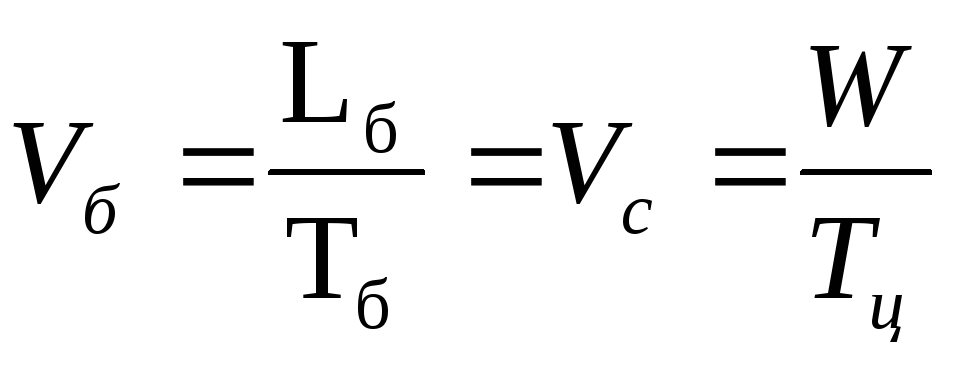

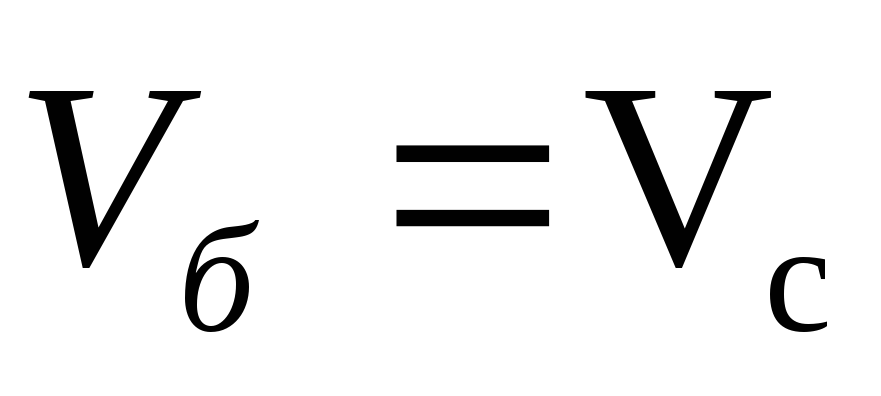

При параллельной схеме бетонирования скорость бетонирования принимается равной скорости ведения проходческих работ.

,

- участок бетонирования,

- время бетонирования,

- величина заходки за цикл,

- время цикла.

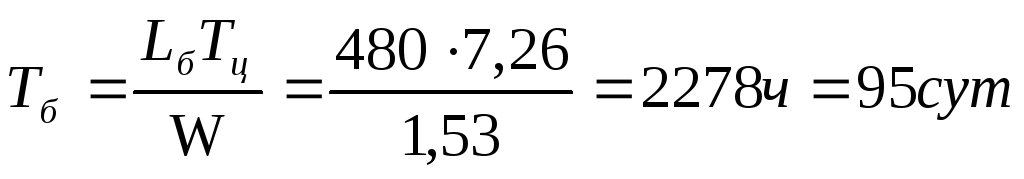

Значит, время бетонирования участка тоннеля определяется по схеме:

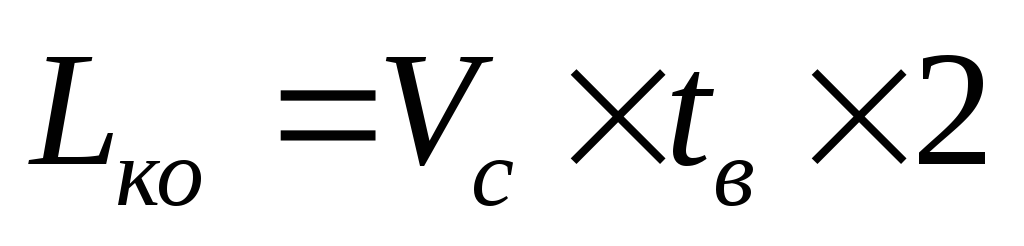

Определение длины комплекта опалубки

Применена передвижная жесткая опалубка.

- суточная скорость проходки тоннеля,

= 4 сут - время выдержки бетона в опалубке до набора прочности.

Вентиляция подземных выработок.

Важнейшим условием безопасной и производительной работы по проходке является вентиляция, обеспечивающая нормальный состав, температуру и влажность воздуха.

При проходке взрывным способом на выбор схемы вентиляции влияет вид транспорта, применяемого в выработке.

При электровозной откачке основной задачей вентиляции является разбавление газов взрывания. Целесообразно предотвратить их распространение по выработке и как можно скорее удалить от забоя. Для этого применяют вытяжное проветривание, которое обеспечивает возможность допуска рабочих в забой, с последующим переходом к приточному проветриванию с подачей свежего воздуха в призабойное пространство – место наиболее интенсивной работы.

При вытяжном проветривании воздух, проходя от портала вдоль выработки, загрязняется, увлажняется, нагревается и поступает к забою неполноценным. Поэтому после допуска рабочих в забой обычно переходят на приточное проветривание, обеспечивающее поступление в забой свежего воздуха.

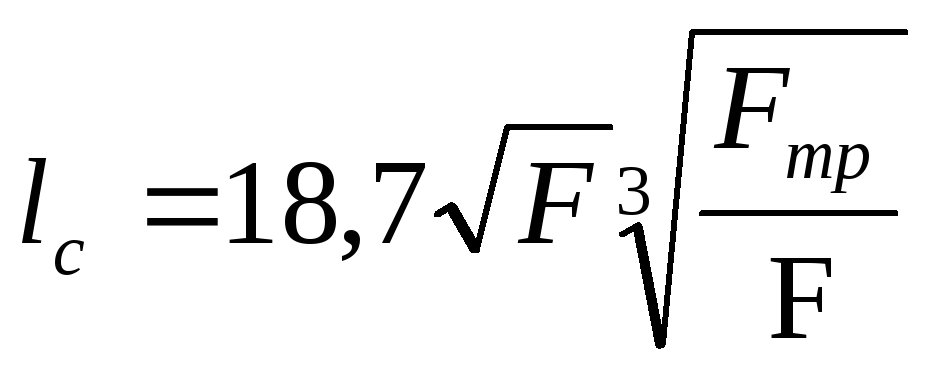

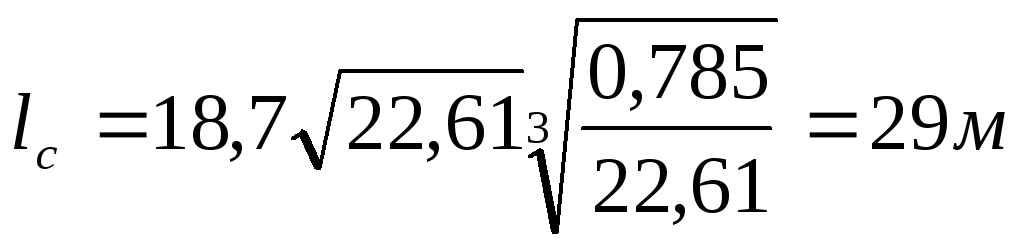

Конец приточной вентиляционной трубы должен находиться от забоя на расстоянии, не превышающем длины зоны действия свободной струи:

, где

F – Площадь сечения выработки.

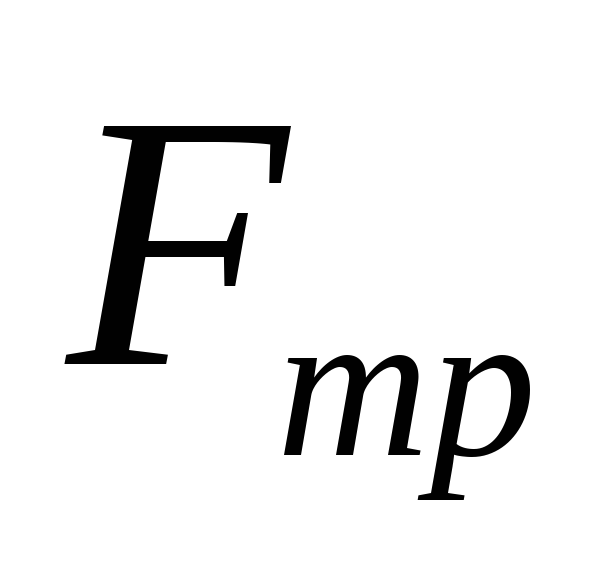

- площадь сечения вентиляционной трубы.

.

Определение объема проветривания.

Объем воздуха (по разбавлению газов), подаваемого через приточный воздуховод или от вентилятора-побудителя

,

- длина комплекта шпуров.

- время проветривания.

a – коэффициент, равный 48.

- удельный вес грунта.

.

Объем воздуха, отсасываемого воздховодом:

.

Вентиляционные трубы. Потери.

Воздух перемещается по металлическим трубам, подвешанным к элементам временной крепи или постоянной обделке.

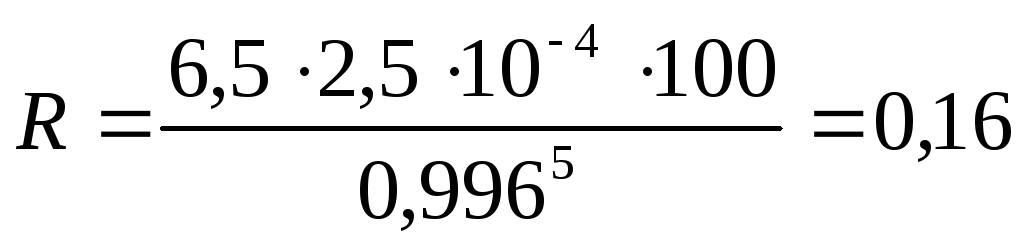

Диаметр стальной трубы 1000мм, толщина стенки 2мм. Соединение фланцевое на болтах с уплотнением, предотвращающим утечки воздуха. Для цилиндрической трубы они равны:

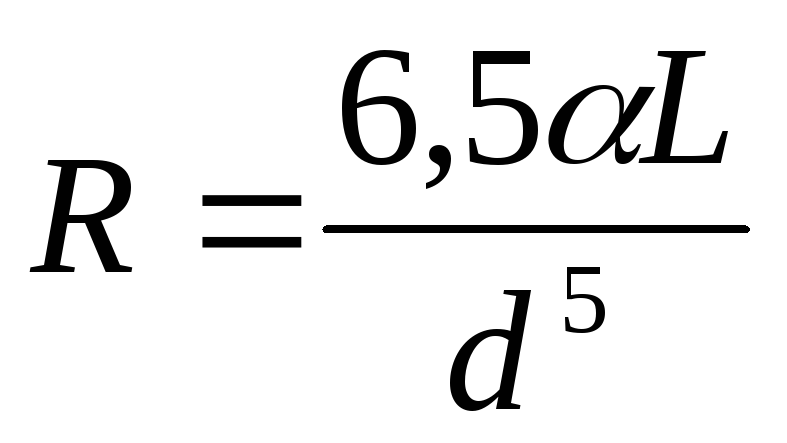

- аэродинамический коэффициент, имеющий размерность плотности, и зависящий от диаметра трубы.

L – длина трубы. Рассчитаем для 100 метров.

d – внутренний диаметр трубы.

Коэффициент потерь или подсоса воздуха через стыки определяют по формуле:

.

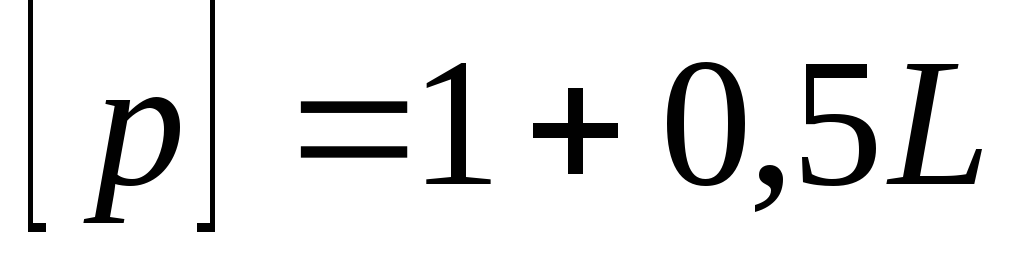

По нормам потери воздуха в воздуховоде не должны превышать 5% на 100м его длины. Поэтому допустимое значение коэффициента потерь воздуха

2.7. Расчёт объёма работ, определение стоимости тоннеля.

Для определения стоимости сооружения тоннеля необходимо определить стоимость различных участков тоннеля с учётом их конструкции, способа производства работ по проходке тоннеля в различных грунтах. Данные о расценках на строительные работы берём из «Единых норм и расценок на строительные, монтажные и ремонтно-строительные работы». Расчёт стоимости ведём в ценах 1984 года.

Результаты определения стоимости тоннеля удобно привести в табличной форме:

Таблица 1.

Определение стоимости тоннеля.
