Курсовая работа (т): Процесс центрифугирования и проектирование центрифуги периодического действия

Таблица 3.1 - Данные проектируемой центрифуги

График соотношения V,N,Tпроектируемой центрифуги представлен на рисунке 3.1

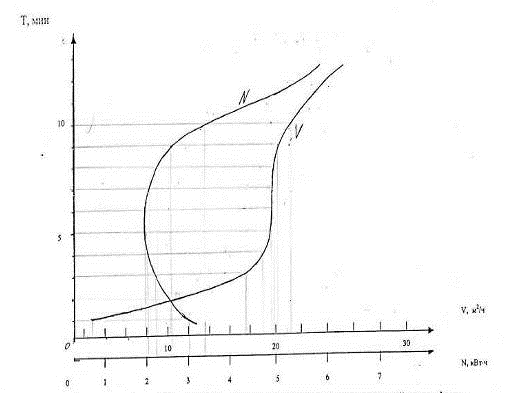

Рисунок 3.1 - Зависимость соотношения V,N,Tпроектируемой центрифуги

Таблица 3.2 - СоотношениеV, N, T проектируемой центрифуги

Максимальное значение отношения объёма фугата к мощности центрифуги  по данным графика составляет 9,9 приТ = 6 мин.

Необходимо рассчитать геометрические параметры аппарата, а именно длину его барабана.

При расчете центрифуги необходимы следующие параметры:

Средний фактор разделения центрифуги

Фср=, (3.1)

где ω - угловая скорость барабана, рад/с;

R - наружный радиус барабана, м;

r0 - внутренний радиус барабана, м;

g - ускорение свободного падения, равное 9,81 м/с2.

Рабочий объем барабана

Ω = L · π · (R2 -r02) (3.2)

где L- длина барабана центрифуги, м.

Средняя поверхность разделения

ср = π · L · (R+r0), (3.3)

Индекс производительности

Σ = Фср· Fср (3.4)

Продолжительность питания барабана суспензией

τпит.=·Т (3.5)

Производительность промышленной центрифуги за один цикл

(3.6)

где Vц - объём фугата промышленной центрифуги, м3;

Vл - объём фугата лабораторной центрифуги, м3;

Σ - индекс производительности промышленной центрифуги, м2;

Σл - индекс производительности лабораторной центрифуги, м2;

Ω - рабочий объём барабана промышленной центрифуги, м3;

Ωл - рабочий объём барабана лабораторной центрифуги, м3;

τпит - продолжительность питания барабана суспензией промышленной центрифуги, мин.;

τпитл - продолжительность питания барабана суспензией лабораторной центрифуги, мин.

Подставив в выражение (3.4) вместо среднего фактора разделения выражение (3.1), а вместо средней поверхности разделения выражение (3.3), получим следующее выражение:

Σ =  (3.7)

Преобразуя выражение (3.6) получим:

τпит.=·Т = = 3 мин = 180 c

(3.8)

После подстановки в выражение (3.8) вместо индекса производительности промышленной центрифуги выражение (3.3), а вместо рабочего объема барабана промышленной центрифуги выражение (3.2), получим:

 (3.9)

Для выражения длины центрифуги из выражения (3.9) необходимы следующие преобразования:

(3.10)

(3.11)

Подставив в выражение (3.11) численные значения исходных параметров, получим длину барабана промышленной центрифуги:

(м) (3.12)

.2 Блок - схема алгоритма расчёта промышленной центрифуги

Блок - схема алгоритма расчёта промышленной центрифуги представлена на рисунке 3.2.1.

Рисунок 3.2.1 - Блок - схема алгоритма расчёта промышленной центрифуги

3.3   Программа расчёта промышленной центрифуги

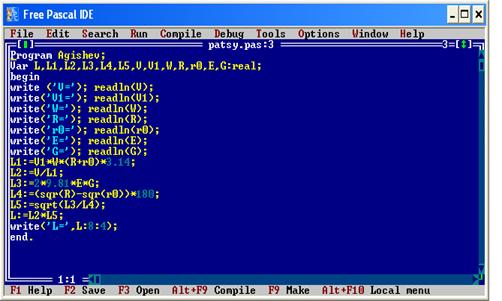

Программа расчета промышленной центрифуги производится на языке программирования Pascal. Перед началом программирования необходимо ввести следующие дополнительные обозначения всех необходимых для расчёта параметров:

Vц = V= 19,8 м3;

Vл = V1 = 0,0325 м3;

Σл = E= 75 м2;

Ωл = G = 0,0106 м3;

R = R = 1,1 м;

r0 = r0 = 0,7 м;

ω = w = 40 рад / с;

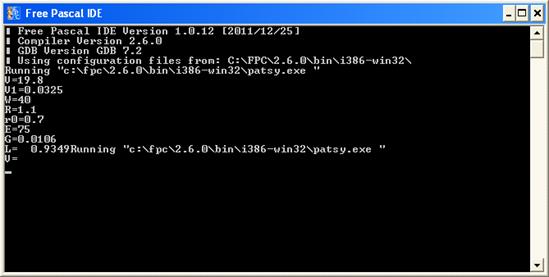

После ввода необходимых данных получаем:
