Курсовая работа (т): Технология создания цифровых топографических карт и планов

Цифровая карта - цифровая модель местности, подготовленная для визуального отображения объектов местности, в установленной для электронных карт системе условных знаков, на экране дисплея или в виде графической копии на бумажном или ином носителе, сформированная на базе законов картографии в принятых для карт проекции, разграфке, системе координат и высот, по точности и содержанию соответствующая карте определенного масштаба.

Цифровая топографическая карта, являясь цифровой моделью местности, должна не только включать в себя прежнюю - графическую - модель, но и обладать рядом новых свойств, расширяющих и упрощающих использование геодезической информации.

К настоящему времени уже определился круг проблем, при решении которых цифровым картам принадлежит решающая роль.

·        Оперативное нанесение и визуализация обстановки. Цифровая топографическая карта служит основой, на которую накладывают слой специальной информации, например, дислокацию войск, экологическую обстановку, план работ по устранению стихийных бедствий и экологических катастроф и т.д.

·        Оперативное документирование. Цифровая карта с нанесенной на ней обстановкой выводится на твердую основу (бумагу, пластик и т.п.) и в таком виде после соответствующего оформления и регистрации становится документом.

·        Издательская деятельность. Различные варианты цифровой карты, отличающиеся как содержанием, так и полнотой, могут тиражироваться и распространяться среди потребителей.

·        Решение расчетно-аналитических задач, связанных с обработкой данных о земной поверхности. К этим задачам относятся:

управление и планирование,

проектирование, в том числе моделирование природных и социальных процессов,

расчеты, связанные с капитальным строительством, прокладкой путей сообщения и линий связи,

штурманско-навигационные задачи по выбору пути, прокладке курса или отслеживанию движения тех или иных транспортных средств.

Электронная карта - цифровые карты, визуализированные в компьютерной среде с использованием программных и технических средств в принятых проекциях, системах условных знаков при соблюдении установленной точности и правил оформления. Иногда изображения, выведенные на дисплей, называют экранными картами, а карты, выведенные с экрана с помощью печатающих устройств, - копиями электронных карт. Наряду с электронными картами существуют и электронные атласы - компьютерные аналоги обычных атласов. С развитием телекоммуникации появилась возможность составлять и размещать огромные массивы электронных карт и атласов в сети Интернет.

Являясь средством оперативного контроля, каждая конкретная электронная карта существует лишь в определённый момент времени, как правило непродолжительный, пока видна на устройстве отображения. В этом их главное отличие от прочих визуальных картографических материалов, визуализируемых на твёрдой подложке (бумага <#"725255.files/image001.gif">

Рис. 3. Методы представления графических изображений:

Редакторы растровой графики

Microsoft Paint - простой (или лучше сказать - простейший) редактор, входящий в стандартную поставку операционных систем Microsoft. Он обладает набором простейших функций (кисточка, карандаш, резинка и т.д.), которые позволяют создавать незамысловатые картинки. К сожалению, для обработки графики он практически не пригоден. Картинку, которую вы видете справа - это большее, на что способен этот редактор.

Adobe Photoshop - на сегодняшний день это самый мощный пакет для профессиональной обработки растровой графики. Это целый комплекс, обладающий многочисленными возможностями модификации растрового рисунка, имеющий огромный набор различных фильтров и эффектов, причем есть возможность подключать инструменты независимых производителей.

Пакет предлагает, например, средства для восстановления поврежденных изображений, ретуширования фотографий или создания самых фантастических коллажей, которые только может позволить себе наше воображение. В общем, потенциал этого пакета поистене огромен. Начиная с версии 5.5 в пакет включена программа Adobe ImageReady, предоставляющие огромные возможности по обработке графики под WEB (оптимизация изображений, создание анимированных gif, "разрезание" картинок на более мелкие и т.д.). Девиз разработчиков Adobe Photoshop - "Camera of your mind" - предполагает не только техническое совершенство, но и полную свободу творчества, на которую человек, работающий с этой программой, просто обречен.

PhotoPaint - еще один не менее известный графический редактор (из пакета Corel Draw) для обработки растровой графики, конкурирующий с Adobe Photoshop. Здесь также имеются все необходимые инструменты для обработки графики, разнообразные фильтры, текстуры. Разница лишь в удобстве работы, интерфейсе и скорости наложения фильтров - наложение происходит немного медленнее.

Painter - редактор предоставляет великолепные возможности для эмуляции реальных инструментов рисования: графит, мел, масло и т.д. Также позволяет имитировать фактуру поверхности материалов, живопись, создавать анимацию. Очень удобен для разработки фоновых рисунков или Web-страниц в стиле живописи. Пользуясь это программой чуствуешь себя настоящим художником.

Существует еще ряд редакторов (Microsoft Photo Editor, Microsoft Photo DRAW), также позволяющих реализовать простейшие задачи, но не удовлетворяющих запросам профессионалов.

Редакторы векторной графики

Adobe Illustrator - пакет позволяет создавать, обрабатывать и редактировать векторную графику. По своей мощности он эквивалентенрастровому редактору Adobe Photoshop: имеет аналогичный интерфейс, позволяет подключать различные фильтры и эффекты, понимает многие графические форматы, даже такие как. cdr (Corel Draw) и. swf (Flash).

CorelDraw - безусловно, такой известный графический пакет не мог обойтись без средств для обработки векторной графики. Пакет по своей мощности практически не уступает графическим редакторам Adobe Photoshop и Adobe Illustrator. Помимо обработки векторной графики, в этом пакете существует обработчик растровой графики (Photo Paint), трассировщик изображений, редактор шрифтов, подготовки текстур и создания штрихкодов, а также огромные коллекции с изображениями (CorelGallery). Adobe Streamline - еще один продукт фирмы Adobe, предназначенный для трассировки (перевода) растровой графики в векторную. Это небольшой, но очень полезный и мощный продукт. Особенно полезен, если вы создаете Web-страницы с использованием векторной графики, например, технологии Flash.

Геоинформационная система (ГИС) - это многофункциональная информационная система, предназначенная для сбора, обработки, моделирования и анализа пространственных данных, их отображения и использования при решении расчетных задач, подготовке и принятии решений. Основное назначение ГИС заключается в формировании знаний о Земле, отдельных территориях, местности, а также своевременном доведении необходимых и достаточных пространственных данных до пользователей с целью достижения наибольшей эффективности их работы.

Геоинформационные технологии (ГИТ) - это информационные технологии обработки географически организованной информации.

Основной особенностью ГИС, определяющей ее преимущества в сравнении с другими АИС, является наличие геоинформационной основы, т.е. цифровых карт (ЦК), дающих необходимую информацию о земной поверхности. При этом ЦК должны обеспечивать:

·              точную привязку, систематизацию, отбор и интеграцию всей поступающей и хранимой информации (единое адресное пространство);

·              комплексность и наглядность информации для принятия решений;

·              возможность динамического моделирования процессов и явлений;

·              возможность автоматизированного решения задач, связанных с анализом особенностей территории;

·              возможность оперативного анализа ситуации в экстренных случаях.

Основными направлениями использования ПК при работе с ГИС в настоящее время являются: Mercator, Atlas Pro, MapGrafix MapInfo, Arc/INFO, ArcView,

Панорама и др.)

В зависимости от выполняемых функций эти программы делятся на следующие основные категории инструментальные (универсальные и специализированные);

·              вьюеры;

·              векторизаторы;

·              средства пространственного моделирования;

·              средства обработки данных дистанционного зондирования;

·              справочно-картографические системы.

2. Технология создания цифровых топографических карт и планов

В технологии создания топографических карт различают "чистое создание" и обновление. Образно говоря, топографическая карта устаревает уже в момент ее издания, так как ситуация на местности изменяется постоянно, а потому при накоплении определенного процента изменений карта подлежит обновлению и переизданию.

На начальном этапе большинство цифровых карт создавались методом дигитализации (координирования множества точек) по оригиналам обычных топографических карт; затем были внедрены более совершенные растровые технологии.

При "цифровании" существующих топографических карт возникает необходимость получения дополнительной информации о местности, которой на обычных картах просто нет, поэтому и здесь приходится выполнять некоторые процессы "цифровой топографии".

При издании цифровой карты на территории, где топографическая карта нужного масштаба отсутствует, и при обновлении цифровых карт применяется принципиально новая технология, в которой можно выделить следующие крупные процессы:

создание геодезической основы (съемочного обоснования),

получение аэроснимков местности,

дешифрирование снимков и сбор семантической информации,

создание файлов цифровой карты путем ввода информации в ПК.

В каждом из этих процессов имеется множество проблем, которые всегда возникают при отработке новых технологий. Применительно к цифровым картам это проблемы:

стандартных и произвольных рамок листов карт,

полноты объектового состава,

правил описания объектов,

точности планового и высотного положения объектов,

согласования метрического положения объектов,

форматов представления данных,

технического и программного обеспечения и т.д.

Исходными материалами для создания цифровых карт местности служат топографические и специальные карты и планы, аэрокосмоснимки, различные справочные материалы и другие источники. В настоящее время в мире разработано достаточно много систем цифрования карт. Большинство из существующих систем основываются на использовании сканеров и автоматической или интерактивной векторизации карт.

Технология основана на смешанной обработке растровых и векторных изображений с использованием ручных и сканерных средств ввода и обеспечивает полный технологический цикл получения ЦКИ с заданной производительностью, точностью и достоверностью. Технология реализована в виде двух программно-информационных комплексов: комплекса ручной дигитализации карт и планов и комплекса сканерного ввода и растровой обработки картографических изображений.

Ручной ввод - наиболее простой и дешевый способ оцифровки материалов, но требует большого напряжения человека-оператора при цифровании больших и сложных исходных материалов, что приводит к снижению точности ввода и появлению ошибок в цифровых данных.

Данный способ не предъявляет особых требований к качеству исходного материала, однако требуется предварительная подготовка материала, на которую практически затрачивается время, соизмеримое со временем собственно цифрования карт и планов. Дигитайзеры бывают различного формата для ввода данных как с обычных материалов (бумажных или пластиковых), так и с исходных материалов, наклеенных, например, на алюминиевую или картонную основу. В настоящее время завершены работы по созданию гибридных средств ввода, основанных на методах ручного и сканерного ввода данных. Сканерный ввод обладает большой точностью и скоростью цифрования, однако требует более сложного программного обеспечения. Разработанная технология растровой обработки картографических изображений основана на методах автоматического формирования векторного представления и частичной автоматической классификации объектов изображения, а также унификации обработки черно-белых и цветных картографических изображений за счет использования единой технологической схемы, что достигается путем цветоделения исходного цветного изображения на первом этапе обработки картографической информации.

Технология растровой обработки включает следующие основные процедуры, реализованные в виде отдельных независимых модулей:

. Ввод и предварительная обработка растровой информации. В качестве устройств ввода может использоваться любой сканер с выходным форматом PCX или TIFF. Средства предварительной обработки растровой информации включают такие операции, как улучшение качества изображения, цветоделение, сшивка растровых фрагментов, согласование систем координат различных слоев изображения и др. Основной операцией данного модуля является операция цветоделения растрового картографического изображения. При вводе черно-белых изображений данная операция не используется. В настоящее время в технологии используются методы, реализованные на программном уровне, обеспечивающие цветоделение с высоким качеством (рис.1).

. Предварительное структурирование и формирование векторного описания картографического изображения. В данный модуль входят операции растр-векторного преобразования; создания векторного топологического описания изображения на основе понятий "контур", "сегмент", "узел", "точка"; формирования пространственно-логических связей (ПЛС) типа "входимость" для внутренних контуров; формирования габаритных рамок объектов; редактирования линейно-контурного описания объектов изображения и др.

Основной операцией данного модуля является формирование векторного описания картографического изображения. Комплекс векторизации, предназначен для векторизации картографических изображений больших размеров на персональных ЭВМ. В его основе лежит метод просмотра изображения полосой строк и выполнения всех операций обработки изображения внутри данной полосы.

Разработана специальная технологическая схема, которая позволила реализовать все алгоритмы векторизации с высокой скоростью и хорошим качеством обработки изображений. На рис.2 показаны векторные изображения отдельных картографических слоев, полученных по растровым цветотделенным изображениям.

Исходные растровые и полученные наборы векторного описания картографических изображений являются входными данными для модуля автоматизированной структуризации.

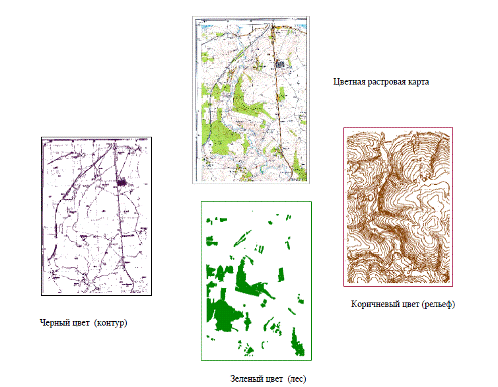

Рис. 4. Результат автоматической операции цветоделения цветного изображения карты

. Автоматизированная структуризация картографического изображения. Сюда входят операции послойной обработки линейно-контурного описания изображения с использованием в качестве "фона" растрового изображения карты и формирования объектов цифровой модели местности (ЦММ) в понятиях и требованиях принятой системы классификации и кодирования

картографической информации. В процессе обработки формируются метрическое и семантическое описания объектов, а также ПЛС и другие технологические признаки, обеспечивающие в дальнейшем быстрый доступ к объектам ЦКМ. Структуризация картографического изображения основана на автоматической сборке объектов местности по линейно-контурному описанию в соответствии с правилами цифрового описания объектов (рис. 3). Разработанная технология автоматической структуризации картографических изображений обеспечивает высокую производительность создания ЦИМ с заданной точностью и информативностью.
