Материал: Вариант2 (2)

«Муфты»

Вариант 2 Группа:__________ Студент:___________________

№

Вопрос

Ответ

Код

1

Муфта приводов машин:

1. соединяет валы без изменения параметров движения

1

2. соединяет валы и может увеличивать вращательный момент

2

3. соединяет валы и может изменять угловую скорость

3

4. соединяет валы и насаживаемые на них элементы механических передач

4

2

Достоинством жестких (глухих) муфт является …

1. способность компенсировать незначительные смещения валов

1

2. простота конструкции

2

3. уменьшение динамических нагрузок, передаваемых соединяемыми ими валами

3

4. плавное сцепление валов под нагрузкой

4

3

Изображенная на рисунке муфта называется …

1. зубчатой

1

2. кулачковой

2

3. крестовой

3

4. втулочной

4

4

Указать основное назначение упругих муфт…

1. Предохранять двигатель от перегрузок

1

2. Необратимо поглощать энергию толчков и вибраций

2

3. Соединять валы со значительными перекосами

3

4. Плавно включать и выключать передачи при перегрузке

4

5

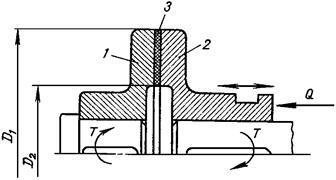

Расчетный крутящий момент изображенной на рисунке однодисковой фрикционной муфты Т_р=100 Н∙м. Наружный диаметр рабочей поверхности дисков D₁=200 мм. Внутренний диаметр рабочей поверхности дисков D₂=120 мм. Коэффициент трения f=0,4. Для соединения валов с коэффициентом запаса сцепления k_сц=1,5 осевая сила Q, прикладываемая к подвижной полумуфте, должна быть равна …

1) 3,4 кН

1

2) 4,69 кН

2

3) 6,25 кН

3

4) 7,3 кН

4
