Реперы на основе магнитногерконовых датчиков закладываются в скважины до их обсадки трубами. Это металлические цилиндры с распорными устройствами. Внутренний диаметр реперов на несколько миллиметров больше диаметра обсадных труб. В качестве обсадных труб применяются трубы из винипласта, полиэтилена и других немагнитных материалов.

Рис.2.11 - Реперы для манитно-геркового датчика

а - с пластинчатыми пружинами; б - с деревянной футеровкой

Наблюдения за осадками сооружений

Наблюдения за осадками сооружений выполняют способами геометрического и тригонометрического нивелирования, гидронивелирования, микронивелирования, а также фото- и стереофотограмметрическим способами.

Наиболее широко распространен способ геометрического нивелирования. Он обладает рядом достоинств, делающих его практически универсальным. Это высокая точность и быстрота измерений, простое и недорогое стандартное оборудование, возможность выполнять измерения в сложных и стесненных условиях.

Способом геометрического нивелирования можно определять разности высот точек, расположенных на расстоянии 5 - 10 м, с ошибкой 0,05 - 0,1 мм, а на несколько сотен метров - с ошибкой до 0,5 мм.

В зависимости от требуемой точности определения осадок применяются различные классы нивелирования. Так, например, при определении осадок бетонных плотин гидроузлов применяют I и II классы, которые характеризуются средней квадратической ошибкой измерения превышения на одной станции соответственно 0,3 и 0,4 мм. При определении осадок промышленных и гражданских зданий чаше всего применяют II и III классы, для которых средние квадратические ошибки измерения превышения на станции соответственно равны 0,4 и 0,9 мм.

Отметки деформационных точек и цикле измерений определяют относительно исходного опорного репера. Отметку исходного репера чаше всего принимают условно, например 100,000 м, но она постоянна на весь период наблюдений. Для передачи отметки от исходного на все деформационные реперы разрабатывают специальную схему (рис. 3).

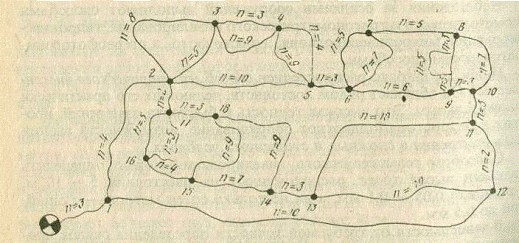

Рис.3. Схема нивелирных ходов для наблюдений за осадками ТЭЦ

При выполнении измерений в зависимости от класса нивелирования применяют специальную методику и соответствующие приборы. Так, при измерениях высокой точности используют тщательно выверенные высокоточные нивелиры типа Н-05, штриховые инварные или специальные малогабаритные рейки. Нивелир устанавливают строго посередине между наблюдаемыми точками, отсчеты берут по основной и дополнительной шкалам реек.

Нивелирование выполняют при двух горизонтах прибора, в прямом и обратном направлениях. Длина визирного луча допускается до 25 м, его высота над поверхностью земли или пола - не менее 0,5 м. Нивелирование производится только при достаточно отчетливых, спокойных изображениях штрихов реек. Соблюдают и другие меры предосторожности, обеспечивающие высокую точность работ.

Полученные результаты тщательно обрабатывают: оценивают фактическую точность и сравнивают ее с заданной, уравнивают, вычисляют отметки, а по разности их в циклах - осадки, строят графики осадок и т.д.

Способ тригонометрического нивелирования позволяет определять осадки точек, расположенных на существенно разных высотах, в труднодоступных местах. Такие случаи возникают при наблюдениях за высокими зданиями, башнями, плотинами, при производстве измерений через препятствия.

Наиболее высокая точность порядка 0,1 мм обеспечивается при коротких (до 100 м) лучах визирования с применением высокоточных теодолитов типа 3Т2 и специальной методики измерений, позволяющей измерять зенитные расстояния с ошибкой порядка 5». Кроме того, методика предусматривает однообразную во всех циклах установку теодолита и его тщательное исследование, строгую вертикальность реек, выбор времени и условий наблюдений для уменьшения влияния вертикальной рефракции и ряд других мероприятий, направленных на ослабление действий различных источников ошибок. Расстояния до определяемых точек должны измеряться с ошибкой 3 - 5 мм.

Гидронивелирование обеспечивает такую же точность, как и геометрическое нивелирование, но применительно к наблюдениям за осадками позволяет создавать стационарные автоматизированные системы с дистанционным съемом информации.

При использовании гидростатического нивелирования применяют различные системы, конструкция которых зависит от условий проведения работ, требуемой точности и от способа измерения положения уровня жидкости относительно отсчетных индексов измерительных сосудов.

Простейшая система, используемая на гидротехнических сооружениях (рис. 4), состоит из отрезков металлических труб, уложенных на стержнях, заделываемых в стену. Отрезки труб соединяются между собой шлангами. Над трубой в точках, между которыми систематически определяются превышения, в стену закладываются марки с посадочными втулками для переносного измерителя. При измерениях измеритель вставляется во втулку марки. Вращением микрометренного винта измерителя добиваются контакта острия штока с жидкостью, о чем свидетельствует загорание сигнальной лампочки. В этот момент берется отсчет по барабану микрометра. При привязке гидростатической системы к опорной нивелирной сети на марку вместо измерителя устанавливается нивелирная рейка. Существуют автоматизированные системы гидростатического нивелирования, в которых измерение положения уровня жидкости в сосудах определяется автоматически с помощью электрических или оптико-электронных датчиков.

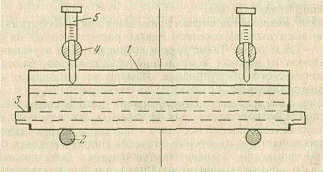

Рис.4. Стационарная гидростатическая система:

отрезок металлической трубы;

стержень; 3 - шланг; 4 - марка; 5 - измеритель

Применение гидродинамического нивелирования позволяет расширить диапазон измерений и значительно упростить процесс автоматизации наблюдений за осадками. Система гидродинамического нивелирования с поршневым устройством СГДН - ПУ (Армения), состоит из сообщающихся между собой рабочих сосудов с жидкостью, устанавливаемых в определенных точках. В каждом рабочем сосуде имеется игольчатый шток, связанный проводом с блоком управления и регистрации (БУР). Сосуды сообщаются также с поршневым устройством. При равномерном перемещении с помощью электродвигателя поршня вниз и поршневом устройстве жидкость в рабочих сосудах равномерно поднимается. При этом в БУРе специальный счетчик определяет перемещение поршня от начала его движения до момента контакта игольчатого штока с поверхностью поднимающейся жидкости в каждом рабочем сосуде. Поршень опускается до тех пор, пока со всех рабочих сосудов не поступил сигнал о контакте. Разность замеров между циклами измерений будет соответствовать осадке определяемых точек. Система позволяет выполнять измерения со средней квадратической ошибкой порядка 0,1 мм.

Способ микронивелирования применяют при наблюдениях за взаимным высотным положением близко расположенных на расстоянии 1 - 1,5 м точек. Такие задачи возникают при изучении осадок и наклонов отдельных конструкций: фундаментов, балок, ферм, технологического оборудования. Измерения выполняют с помощью микронивелира.

Фото - и стереофотограмметрический способы предусматривают применение фототеодолита для фотосъемки исследуемого объекта. Определение деформаций вообще и в частности осадок этими способами заключается в измерении разности координат точек сооружения, найденных по фотоснимкам начального (или предыдущего) цикла и фотоснимках деформационного (или последующего) цикла.

В зависимости от решаемой задачи, условий фотосъемки, вида сооружений и т.д. применяют следующие способы:

      фотограмметрический, деформации определяются в одной вертикальной плоскости XOZ, т.е. в плоскости, параллельной плоскости фотоснимка;

      стереофотограмметрический, деформации определяются по направлениям всех трех координат.

При фотограмметрическом способе фотографирование производят с одной точки при неизменном положении фотокамеры в циклах. При этом плоскость прикладной рамки, по возможности, устанавливают параллельно основной плоскости сооружения. Для вычисления деформаций, кроме измерения координат или параллаксов, на снимках необходимо знать отстояние фотокамеры от объекта и фокусное расстояние объектива фотокамеры.

При стереофотограмметрическом способе фотографирование объекта производят в циклах с двух точек базиса известной длины, в результате чего получают стереопару. Для вычисления деформаций измеряют по снимкам координаты точек базиса и горизонтальные параллаксы.

В обоих способах обработка снимков по координатам или смещениям производят в основном на стереокомпараторе.

Тщательно выполненные измерения и соответствующий учет элементов ориентирования позволяет определять деформации сооружений фотограмметрическими способами со средней квадратической ошибкой менее 1,0 мм.

При наблюдениях за осадками крупных инженерных сооружений, отличающихся повышенными требованиями к точности производства этих работ, разрабатывается, как правило, специальная методика геодезических измерений. Исходными данными для разработки методики измерений служат величины ошибок ms определения осадок наблюдаемых точек, измеренных относительно исходного репера, ошибок m∆S разности осадок двух точек, расположенных на определенном расстоянии друг от друга.

Связь между требуемой точностью наблюдений и ошибкой единицы веса μ, определяющей методику измерений, может быть представлена в виде

  (2)

где QH - обратный вес отметки наиболее слабо определяемой точки;∆H - обратный вес превышения между исследуемыми точками, к точности взаимного положения которых предъявляются повышенные требования.

Наблюдения за кренами, трещинами и оползнями

Крен - вид, деформации, свойственный сооружениям башенного типа. Появление крена может быть вызвано как неравномерностью осадки сооружения, так и изгибом и наклоном верхней его части из-за одностороннего температурного нагрева и ветрового давления. В связи с этим полную информацию о кренах и изгибах можно получить лишь по результатам совместных наблюдений за положением фундамента и корпуса башенного сооружения. В зависимости от вида и высоты сооружения, технических требований и условий наблюдений для определения крена применяют различные способы.

Наиболее просто крен определяется с помощью отвеса или прибора вертикального проектирования (оптического или лазерного). Этот способ применяется в основном при возведении башенных сооружений, когда можно встать над его центром.

В сложных условиях, особенно для сооружений большой высоты, для определения крена применяют способы вертикального проектирования, координат, углов и др.

Так, в способе вертикального проектирования с двух точек I и II (рис. 7), расположенных на взаимно перпендикулярных осях сооружения и на удалении от него в полторы-две высоты, с помощью теодолита проектируют определяемую верхнюю точку на некоторую плоскость в основании сооружения (цоколь, рейку, палетку и т.п.). Зная расстояние S от теодолита до сооружения и затем d до его центра О, из наблюдений в нескольких циклах, используя отсчеты b и b1, можно вычислить составляющие крена QX и QY по выбранным осям и полную величину крена Q.

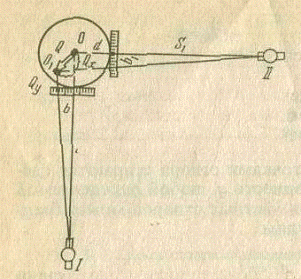

Рис.7. Схема наблюдений за креном башенного сооружения способом вертикального проектирования

В способе координат вокруг сооружения на расстоянии, равном 1,5 - 2 его высотам, прокладывают замкнутый полигонометрический ход и вычисляют в условной системе координаты его пунктов. С этих пунктов через определенные промежутки времени прямой засечкой определяют координаты точек на сооружении. По разностям координат в двух циклах наблюдений находят составляющие крена по осям координат, полную величину крена и его направление.

Способ горизонтальных углов применяют, если основание сооружения закрыто для наблюдений. При этом способе с опорных пунктов, расположенных на взаимно перпендикулярных осях, периодически измеряют углы между направлением на определяемую верхнюю точку и опорным направлением. По величине измерения наблюдаемых углов и горизонтальному положению до наблюдаемой точки находят составляющие крена по осям и полную величину крена.

Для определения величины крена по результатам нивелирования осадочных марок должно быть не менее трех на фундаменте или цокольной части сооружения. С этой же целью применяют различного вида клинометры, представляющие собой накладные высокоточные уровни с ценой деления до 5».

Наблюдения за трещинами обычно проводят в плоскости конструкций, на которых они появляются.

Для выявления трещин применяют специальные маяки, которые представляют собой плитки из гипса, алебастра и т.п. Маяк крепится к конструкции поперек трещины в наиболее широком ее месте. Если через некоторое время трещина появляется на маяке, то это указывает на активное развитие деформации.

В простейшем случае ширину трещины измеряют линейкой. Применяют также специальные приборы: деформометры, щелемеры, измерительные скобы.

Наблюдения за оползнями выполняют различными геодезическими методами. В зависимости от вида и активности оползня, направления и скорости его перемещения эти методы подразделяют на четыре группы:

      осевые (одномерные), когда смещения фиксированных на

оползне точек определяют по отношению к заданной линии или оси;

      плановые (двумерные), когда смещения оползневых точек наблюдают по двум координатам в горизонтальной плоскости;

      высотные - для определения только вертикальных смещений;

      пространственные (трехмерные), когда находят полное смещение точек в пространстве по трем координатам.

Осевые методы применяют в тех случаях, когда направление движения оползня известно. К числу осевых относят:

метод расстояний (рис. 8, а), заключающийся в измерении расстояний по прямой линии между знаками, установленными вдоль движения оползня;

метод створов (рис. 8, б), оборудованных в направлении, перпендикулярном движению оползня;

лучевой метод (рис. 8, в), заключающийся в определении смещения оползневой точки по изменению направления визирного луча с исходного знака на оползневой.

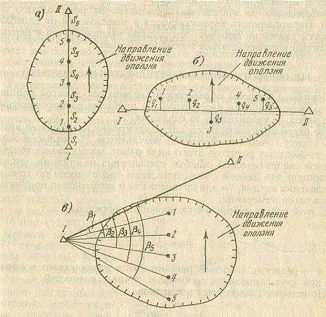

Рис.8. Схемы наблюдений за оползнями

К плановым относятся методы прямых, обратных, линейных засечек, полигонометрии, комбинированный метод, сочетающий измерение направлений, углов, расстояний и отклонений от створов.

Высотные смещения оползневых точек находят в основном методами геометрического и тригонометрического нивелирования.

Для определения пространственного смещения оползневых точек применяют фототеодолитную съемку.

Смещения оползневых точек вычисляют по отношению к опорным знакам, располагаемым вне оползневого участка. Число знаков, в том числе и оползневых, определяется из соображений обеспечения качественной схемы измерений и выявления всех характеристик происходящего процесса.

Наблюдения за оползнями проводятся не реже одного раза в год. Периодичность корректируется в зависимости от колебания скорости движения оползня: она должна увеличиваться в периоды активизации и уменьшаться в период угасания.

Выводы

Деформации зданий и сооружений возникают под действием определенных природных факторов, геологических явлений, технологических факторов, поэтому любой строящийся объект испытывает эти воздействия и деформируется.

Проектирование и строительство должно осуществляться таким образом, чтобы свести эти деформации к величинам, не нарушающим эксплуатацию зданий и сооружений. Поскольку при проектировании строительства все факторы сложно учесть практически, то для проверки совершенствования и проверки ожидаемых деформаций, а так же при применении новых технологий при строительстве в сложных условиях (грунты, сейсмические районы, подземные сооружения: крепостные сооружения, метро), необходимо проводить геодезические натурные наблюдения за деформациями в процессе строительства и эксплуатации сооружения. Это позволяет по результатам наблюдений определить величины деформации, динамику их распределения в пространстве.
