Расчет ведется в следующем порядке.

1.Температура воздуха в рабочей зоне помещения, ⁰С:

.

2.Количество избыточной теплоты, выделяющейся в помещении, кВт:

3.Условное количество теплоты

где коэффициент лучистой теплоотдачи от кровли на пол, принимается равным кВт/м^{2 0}С.

4.Коэффициент , учитывающий долю избыточных тепловыделений, поступающих в рабочую зону:

Коэффициент определяется по графику.

5. Массовый расход воздуха, необходимого для обеспечения заданной температуры воздуха в рабочей зоне помещения:

где - удельная теплоемкость воздуха.

6.Температура удаляемого воздуха

7.Высота расположения температурного перекрытия (высота расположения нижней границы тепловой подушки) от пола помещения

где – температура воздуха в рабочей зоне; ускорение свободного падения; - плотность воздуха рабочей зоны; - полюсное расстояние источника тепловыделений.

Если высота температурного перекрытия окажется больше в дальнейших расчетах следует принимать .

Методы расчета аэрации учитывают температурное расслоение воздуха по высоте, имеющееся в аэрируемых зданиях. Нагретый у источников тепловыделений воздух поднимается к перекрытию и часть его удаляется через проемы фонаря, а часть скапливается в верхней зоне помещения образуя «тепловую подушку». Нижняя граница «тепловой подушки», называемая температурным перекрытием, условно разделяет помещение на две границы: нижнюю с температурой равной температуре воздуха в рабочей зоне, и верхнюю с температурой, равной температуре удаляемого воздуха.

8. Разность давлений, вызывающая перемещение аэрационного воздуха через приточные и вытяжные проемы:

где , -соответственно плотность наружного и удаляемого воздуха, определяемая по формуле:

9.Потери давления на проход воздуха через приточные проемы:

,

где - доля разности давлений, расходуемая на проход воздуха через приточные проемы,

10.Площадь приточных проемов в стенах:

где - коэффициент местного сопротивления приточных проемов. Если площадь приточных проемов задана, определяют следующие параметры:

11. Потери давления на проход воздуха через проемы фонаря:

12.Потери давления на проход воздуха через проемы фонаря:

13.Площадь проемов фонаря:

где - коэффициент местного сопротивления фонаря.

Аварийная вентиляция. Аварийную вентиляцию для помещений, в которых возможно внезапное поступление большого количества вредных или горючих газов, паров или аэрозолей, следует предусматривать в соответствии с требованиями технологической части проекта, учитывая несовместимость по времени аварии технологического и вентиляционного оборудования. Расход воздуха для аварийной вентиляции следует принимать по данным технологической части проекта.

На химических предприятиях и других объектах возможно временное превышение количества и концентрации выделяющихся вредных веществ из-за отклонений от нормального технологического режима и нарушения герметичности оборудования и коммуникаций. Аварийную вентиляцию следует рассчитывать в зависимости от массы вредного вещества, которое выделяется при нарушении технологического режима, его ПДК и времени, которое может быть допущено для снижения концентрации до предельно допустимой. Информацию по расчету систем аварийной вентиляции и примеры расчета .

Принцип действия аварийной вентиляции и взаимосвязь между кратностью воздухообмена и концентрацией вредных веществ в воздухе рабочей зоны описана в и показана на рис 27. Согласно этому рисунку, аварийная вентиляция включается сразу после аварии, при повышении выделения вредных веществ и их концентрации в воздухе и не выключается до тех пор, пока концентрация не снизится до ПДК.

В ключение систем аварийной вентиляции следует обеспечивать при образовании в воздухе рабочей зоны помещения концентраций вредных веществ, превышающих ПДК или допустимую аварийную концентрацию (ДАК), а также концентрацию горючих веществ в воздухе помещения, превышающую 10 % НКПРП газо-, паро-, пылевоздушной смеси.

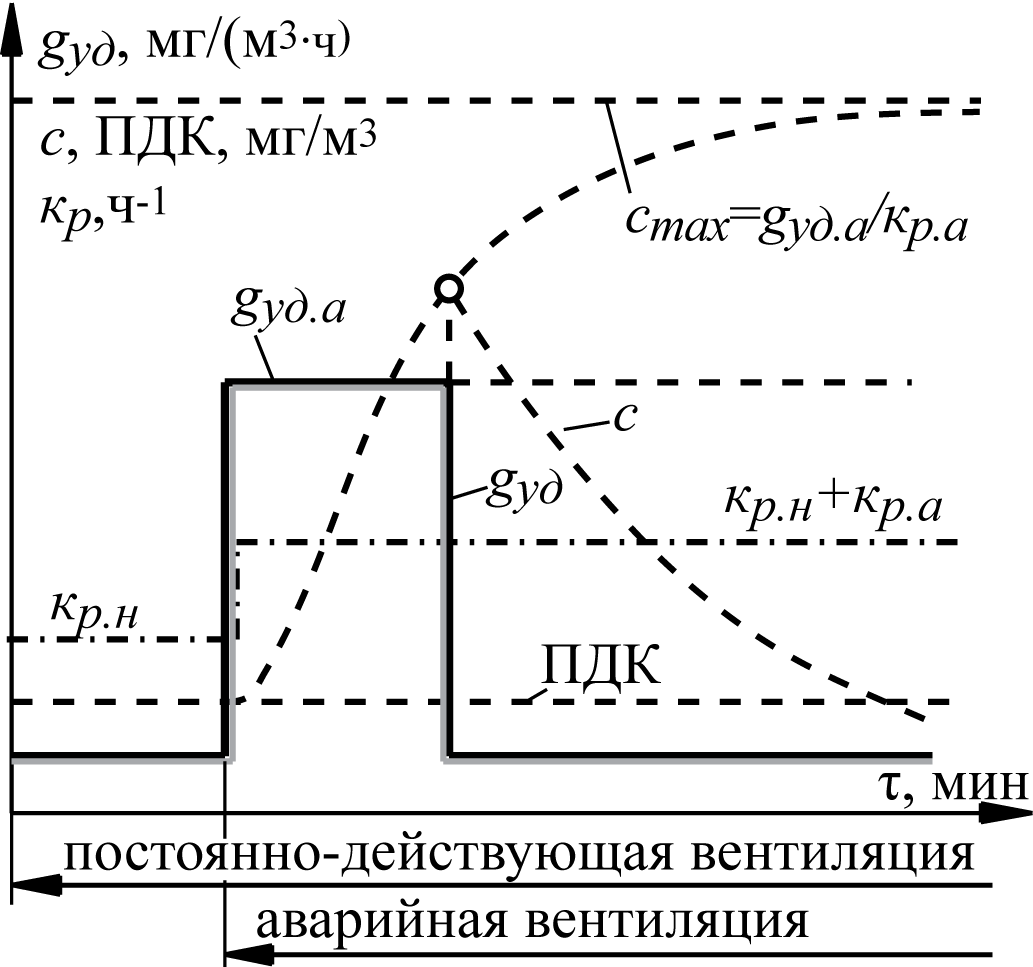

Рис.27. График изменения во времени удельных газовыделений g_уд, мг/(м³ч) – (сплошные) в производственном помещении, кратности воздухообмена к_р.н ( в рабочем режиме) и к_р.а (в аварийном режиме, штрихпунктир) и концентрации вредного вещества (пунктир) в рабочей зоне во время аварии и при включении аварийной вентиляции.

Противодымная вентиляция. Противопожарные требования требуют, чтобы: Расход продуктов горения, удаляемых вытяжной противодымной вентиляцией, следует определять по расчету в зависимости от мощности тепловыделения очага пожара, теплопотерь в ограждающие строительные конструкции помещений и вентиляционных каналов, температуры удаляемых продуктов горения, параметров наружного воздуха, состояния (положений) дверных и оконных проемов, геометрических размеров. В соответствии с этим необходимо вести расчет по, в том числе используя дополнительные источники информации.

В соответствии с противодымная вентиляция – это регулируемый (управляемый) газообмен внутреннего объема здания при возникновении пожара в одном из его помещений, предотвращающий поражающее воздействие на людей и (или) материальные ценности распространяющихся продуктов горения, обуславливающих повышенное содержание токсичных компонентов, увеличение температуры и изменение оптической плотности воздушной среды. Различают вытяжную и приточную системы противодымной вентиляции.

Тесты к лекции 15, 16

В каких помещениях нельзя применять аэрацию?

1.Если в помещении применяется механическая вентиляция.

2.В помещениях, где имеются источники выделения газов и паров вредных веществ или пыли.

3.Если помещении применяется местная вытяжная вентиляция.

На каком расстоянии от пола располагается низ приточного проема в теплый период?

1.На высоте 0,3…1,8 м от пола.

2.На высоте не менее 3 м.

3.На любой высоте от уровня пола.

В чем заключается краевая задача при расчете аэрации?

1. Определение располагаемых давлений, обеспечивающих естественный воздухообмен; при этом решаются вопросы расположения здания на промышленной площадке, аэродинамики здания и рассевание удаляемых вредных веществ в окружающей среде.

2. Определение характеристик сопротивления воздухопроницанию, составление уравнения баланса воздуха в помещении и вычисление площадей аэрационных проемов.

3.Определение направления воздушных потоков в помещении, а также распределение скоростей и температур в помещении при известном расположении источников тепла, приточных и вытяжных отверстий.

Что такое внутренне избыточное давление при расчете аэрации?

1.Разность давлений внутри и снаружи здания.

2.Превышения давления в помещении над атмосферным.

3.Разность давлений абсолютного и атмосферного.

Какие параметры наружного воздуха принимают при расчете аэрации в теплый период?

1.Расчетные параметры А наружного воздуха.

2. Расчетные параметры Б наружного воздуха.

Что за коэффициент при расчете аэрации?

1.Коэффициент теплоотдачи.

2.Коэффициент теплопередачи.

3.Коэфффициент лучистой теплоотдачи от кровли на пол.

Что учитывает коэффициент m?

1.Долю избыточных тепловыделений , поступающих в рабочую зону.

2.Долю теплопотерь помещения.

3.Кратность воздухообмена.

По какой формуле рассчитывается температура удаляемого воздуха?

1. .

2.

3.

Лекция 17

Испытание и наладка систем вентиляции

План лекции

а) Технические испытания систем вентиляции

б) Наладка и регулировка систем вентиляции.

Технические испытания систем вентиляции. Испытание и наладку систем вентиляции осуществляют при их приемке и в процессе эксплуатации.

При приемке испытания проводят после окончания монтажно-строительных работ до установки технологического оборудования. При этом проверяют соответствие проекту: производительности и полного давления вентилятора каждой вентиляционные установки; расхода воздуха, проходящего через отдельные воздухоприемные воздуховыпускные устройства; теплопроизводительности калориферных установок; параметров приточного воздуха, поступающего в помещение.

Для оценки эффективности работы систем вентиляции в процессе эксплуатации проводят техническое и санитарно-гигиеническое испытание установок.

При техническом испытании определяют :

1) производительность и полное давление вентилятора, частоту вращения вентилятора и вала электродвигателя;

2) расходы удаляемого и подаваемого воздуха, скорости движения воздуха в вентиляционных каналах, скорости выпуска воздуха из приточных отверстий, скорости всасывания, а также распределение воздуха по отдельным участкам вентиляционной сети;

3) температуру приточного и удаляемого воздуха, сопротивление и теплопроизводительность калориферов;

4) пропускную способность и сопротивление пылеуловителей и фильтров;

5) наличие подсосов и утечек по отдельным элементам сети.

При санитарно-гигиенических испытаниях вентиляционных установок для оценки эффективности определяют:

1) температуру, относительную влажность и скорость движения воздуха в рабочей зоне;

2) содержание газов и паров вредных веществ и пыли;

3) температуру, относительную влажность и чистоту приточного воздуха;

4) температуру, относительную влажность, загазованность удаляемого воздуха.

Перед испытаниями вентиляционной установки сопоставляют смонтированную установку с проектными данными, затем производят пробный пуск и устраняют замеченные недостатки.

Измерив в какой либо точке динамическое давление, равное

Определяют скорость движения воздуха в этой точке

где - динамическое давление; - плотность воздух; - скорость движения воздуха.

При определение расхода воздуха, проходящего по воздуховоду, в нем выбирают по возможности прямой участок постоянного сечения, отстоящий от местного сопротивления на расстоянии не менее трех-четырех диаметров воздуховода, и в каком-либо сечении выбранного участка воздуховода измеряют давление в восьми-девяти точках.

Динамическое давление определяют по формуле:

n – число точек замеров давления в сечении.

Расход воздуха определяется по формуле:

где - площадь поперечного сечения.

Производительность вентилятора определяется по формуле :
