ВВЕДЕНИЕ

Тема выпускной квалификационной работы «Автоматизация контроля содержания угарного газа на предприятии ООО «Мечел».

Угарный газ - один из основных продуктов горения практически всех известных горючих материалов. Благодаря своему составу и свойствам, отравление угарным газом является причиной большинства случаев гибели при пожарах.

С развитием научно-технического прогресса, а так же увеличением количества населения требуется всё больше ресурсов.

Очень многие области человеческой деятельности стали автоматизироваться. Процесс сушки руды не является исключением. Поскольку данное производство является вредным, то возникает необходимость в замене человеческого труда автоматическими системами, снижая, таким образом, количество персонала до минимума.

Замена ручного труда автоматикой позволяет получить значительные преимущества: повышение производительности; снижение материальных затрат на заработную плату рабочих; повышение объемов производства; возможность круглосуточной работы; повышение общей экономической эффективности на предприятии.

Наряду с технологическим процессом автоматизируется и система безопасности. Этот процесс вызван постоянным ростом требований организаций, занимающихся охраной труда. Предлагаемое в данной выпускной квалификационной работе устройство автоматического контроля содержания угарного газа позволяет повысить уровень безопасности персонала, работающего на предприятии ООО «Мечел», решая, таким образом проблему связанную с охраной труда.

Цель выпускной квалификационной работы - разработка и внедрение блока контроля содержания угарного газа, в технологический процесс сушки руды, на предприятии ООО «Мечел».

В ходе выполнения выпускной квалификационной работы необходимо решить следующие задачи:

) провести анализ существующих путей решения данной проблемы;

) разработать схемы электрическую принципиальную и структурную;

) подобрать элементную базу;

) проанализировать составные узлы устройства;

) выполнить расчёты узла схемы, надёжности изделия;

) разработать технологический процесс изготовления разрабатываемого устройства;

) произвести расчёт экономических показателей;

) описать мероприятия по охране труда и технике безопасности при разработке, изготовлении проектируемого изделия.

Постоянный рост технологий, используемых в системах безопасности, поиск новых технологических решений, стремление повысить уровень защиты подчеркивает важность данного направления и актуальность выбранной темы.

1. специальная часть

1.1 Разработка схем

.1.1 Электрическая принципиальная схема

Разработка устройства начинается с анализа существующих технологических решений. В основе данного устройства лежит цифровой вольтметр построенный из АЦПCA3162Eи дешифратора CA3161E.АЦП выполняет измерение напряжения, полученного с операционного усилителя и преобразует сигнал для вывода на семисегментный индикатор.

От поляризации датчика при отключенном напряжении питания защищает полевой транзистор J177, открытый при отсутствии напряжения питания, и запирающийся при подаче на его затвор напряжения плюс относительно истока.

Для отображения информации используется LED индикатор LTD-5122.Он отображает информацию о содержании СО в диапазоне от от 1 до 999. Яркость отображаемой информации регулируют транзисторы 2N3906.

Для звуковой сигнализации в схеме присутствует пьезоизлучательSMB-17CC.

Для получения информации о содержании CO используется датчик TGS5042. Данные с датчика усиливаются операционным усилителем MAX9001ESD и передаются на цифровой вольтметр.

Схема питается напряжением плюс 5В полученного с блока питания, построенного на следующих элементах: трансформатор ОСМ1-0,063, диодный мост MB1S, и стабилизатор напряжения ADP3330ARTZ-5.

1.1.2 Структурная схема

Схема электрическая принципиальная состоит из следующих блоков (рисунок 1.1):

) датчикаCO;

)образцового напряжения;

)сравнивающего устройства;

) сирены;

)цифрового вольтметра;

)индикатора;

)блока питания;

) предохранительного блока.

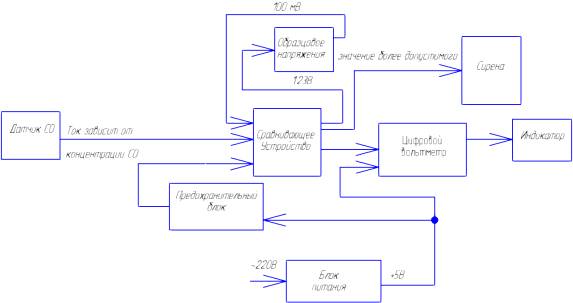

Рисунок 1.1 - Структурная схема

Датчик контролирует содержание СО. Данные в виде аналогового сиг-нала подаются на сравнивающее устройство.

В сравнивающем устройстве аналоговый сигнал преобразуется в цифровой и сравнивается с эталонным. Эталонное напряжение подаётся с узла генерирующего образцовое напряжение.

В случае превышения предельного значения концентрации СО срабатывает сирена.

Информация о количестве СО регистрируется цифровым вольтметром, который управляет индикатором. Индикатор отображает абсолютное значение содержания СО в помещении.

Блок питания предназначен для преобразования входного переменного напряжения 220 Вв постоянное плюс 5 В для питания схемы.

Предохранительный блок обеспечивает защиту от поляризации датчикаTGS5042.

1.2 Элементная база

.2.1 Датчик угарного газа TGS5042-A00

Датчик - средство измерений, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и хранения, но неподдающейся непосредственному восприятию наблюдателем.

На рисунке 1.2представлены УГОи конструктив датчика TGS5042-A00.

a)

б)

Рисунок 1.2 - Датчик TGS5042-A00: а) - УГО; б)- конструктив

Технические характеристики:

)измеряемый компонент - CO;

)принцип работы - электрохимический;

)диапазон:

а)обнаружения угарного газа, млн^-1 (ppm):от0 до 10000;

б)температура постоянной работы: от 0 доплюс 50°C;

в)температура периодической работы: отминус 5 до плюс 55°C;

г)относительной влажности воздуха (без конденсации): от 5 до 90%;

)время отклика: не более 60c;

)масса датчика: не более 12 г;

)диаметр датчика: не более14,1мм;

)длина датчика: не более50,2мм;

)средняя продолжительность работы датчика: не менее 10 лет.

1.2.2 Операционный усилитель MAX9001ESD

Операционный усилитель - это электронный усилитель напряжения с высоким коэффициентом усиления, имеющий дифференциальный вход и обычно один выход.

На рисунке 1.3 представлены УГОи конструктив ОУ MAX9001ESD.

а)

б)

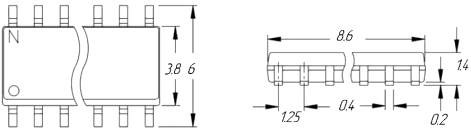

Рисунок 1.3 -Операционный усилительMAX9001ESD: а) - УГО; б)- конструктив

Назначение выводов: 02 -логическое отключение; 03 - выход операционного усилителя; 04 - инвертированный вход операционного усилителя; 05 - вход операционного усилителя; 06 - минус питания; 09 - эталонное напряжение; 10 - инвертированный вход компаратора; 11 - вход компаратора; 12 - выход компаратора.

Технические характеристики:

) категория продукта: быстродействующие операционные усилители;

)производитель: MaximIntegrated;

)количество каналов: 2 канала;

) скорость нарастания выходного напряжения:0.85В/мкс;

)усиление по напряжению: 106дБ;

)коэффициент подавления синфазного сигналаCMRR:72 дБ;

)входной ток смещенияIb:2 нА;

)входное напряжение смещения нуляVos: 1.5мВ;

)рабочий ток источника питания:0.45 мА;

)максимальная рабочая температура:плюс 85°C;

)минимальная рабочая температура:минус 40°C;

)вид монтажа:SMD;

)упаковка / блок:SO-14;

)упаковка:Tube;

)рабочее напряжение питания: от 2.5 Вдо 5.5 В.

1.2.3 Жидкокристаллический индикатор LTD-5122

Семисегментный цифровой LED индикатор - это индикатор, состоящий из семи светодиодов, установленных в форме цифры восемь. Зажигая или выключая соответствующие LED сегменты можно отображать цифры от нуля до девяти, а так же некоторые буквы.

На рисунке 1.4 представлены УГОи конструктивЖКИLTD-5122.

а)

б)

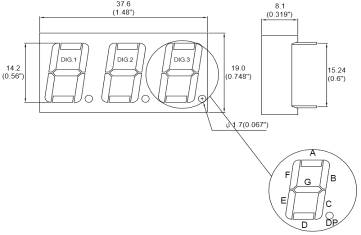

Рисунок 1.4 - Жидкокристаллический индикатор LTD-5122: а) - УГО; б)- конструктив

Назначение выводов: 01 - катод e; 02 - катодd; 04 - катод c; 05 - катод g; 07 - катод b; 08 -общий анод 3 разряда; 09 - общий анод 2 разряда; 10 - катод f; 11 - катод a; общий анод 1 разряда.

Технические характеристики:

)ток потребления: 30мА;

)пиковое потребление тока: 120мА;

)рассеиваемая мощность: 100 мВт;

) обратный ток: 10 мкА;

) температура работы: от минус 25 до плюс 85°C;

6)температура хранения: от минус 25 до плюс 85°C.

1.2.4 ПьезоизлучательSMB-17CC

Пьезокерамические излучатели это электроакустические устройства воспроизведения звука, использующие обратный пьезоэлектрический эффект.

Пьезоизлучатели широко используются в различных электронных устройствах часах-будильниках, телефонных аппаратах, электронных игрушках, бытовой технике.

На рисунке 1.5 представлены УГОи конструктив пьезоизлучателя SMB-17CC.

а)

б)

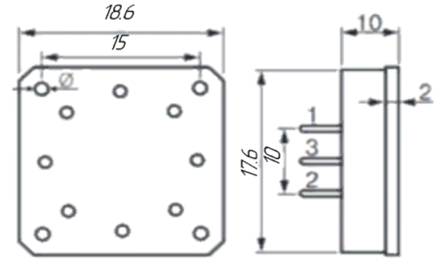

Рисунок 1.5 - ПьезоизлучательSMB-17CC: а) - УГО; б)- конструктив

Назначение выводов: 01 - напряжение питания, 02 - подбор частоты и громкости, 03 - земля.

Технические характеристики:

)производитель: Sonitron;

) частота излучения: от 50 до 2300 Гц;

)номинальное рабочее напряжение: от 1,5 до 12 В;

)максимальный ток: 1,4 мА;

)интенсивность звука: 79 дБ;

)диаметр(ширина) корпуса: 18,6 мм;

)толщина корпуса: 9,7 мм;

)рабочая температура: от минус 40 до плюс 85°C;

)монтаж: SMD;

) производитель:Sonitron;

)масса: 2 г.

1.2.5 Аналого-цифровой преобразователь СА3162E

Аналого-цифровой преобразователь - это устройство, предназначенное для преобразования непрерывно-изменяющейся во времени физической вели-чины в эквивалентные ей значения цифровых кодов. В качестве аналоговой величины может быть напряжение, ток, угловое перемещение, давление газа и т.д. АЦП CA3162Eработает в совокупности с дешифраторомСА3161Е.В схеме АЦП выполняет функции вольтметра производя измерения с операциионного усилителя.

На рисунке 1.6 представлены УГО и конструктив АЦП СА3162.

а)б)

Рисунок 1.6 -АЦПСА3162: а) - УГО; б)- конструктив

Назначение выводов: 01 - выходные данные в двоичном коде 1 разряда; 02 - выходные данные в двоичном коде 2 разряда; 03, 04, 05 -цифровой выход;06 - управление преобразования; 07 - земля; 08,09 - установка нуля; 10 -напряжение низкого уровня; 11 - напряжение высокого уровня; 12 -подключение конденсатора для калибровки; 13 - земля; 14 - питание плюс 5 В; 15 - выходные данные в двоичном коде 3 разряда; 16 - выходные данные в двоичном коде 4 разряда.

Технические характеристики:

)напряжение питания: от 4,5 до 5,5 В;

) номинальное напряжение питания: 5 В;

) ток потребления не более:17 мА;

) входное сопротивление:100 МОм;

) частота преобразования, при напряжении на выв. 6, равно логическому нулю, или при неподключенном выводе 06:4 Гц;

) частота преобразования, при напряжении на выводе 06, равном напряжению питания или логической единице:96 Гц;

) входное напряжение (между выводами 10 и 11): от 0 до 999 мВ;

) максимально допустимое напряжение между выводов 10 и 11, не при-водящее к порче микросхемы:15 В;

) максимально допустимое напряжение питания, не приводящее к порче микросхемы: плюс 7 В.

1.2.6 Дешифратор СА3161Е

Дешифратор-устройство для расшифровки (декодирования) сообщения и перевода содержащейся в нём информации на язык (в код) воспринимающей системы. Поступающая информация преобразуется (дешифрируется) и на соответствующем выходе (группе выходов) выделяется сигнал, указывающий признак (или содержание) входной информации.

На рисунке 1.7 представлены УГО и конструктив дешифратора СА3161Е.

а)

б)

Рисунок 1.7-Дешифратор DD2: а) - УГО; б)- конструктив

Назначение выводов: 01 - входные данные в двоичном коде 2 разряда; 02 - входные данные в двоичном коде 3 разряда; 06 - входные данные в двоичном коде 4 разряда; 07 - входные данные в двоичном коде 1 разряда; 09-15 - вывод информации на семисегментный индикатор.

В таблице 1.1 представлена таблица истинности дешифратораCA3161E.

Таблица 1.1 - Таблица истинности дешифратораСА3161Е
