2. Закон Джоуля — Ленца

Если электрический заряд dq переместился из одной точки электрического поля в другую с разностью потенциалов (напряжением) U, то поле совершило работу

dA = dqU.

Эта формула служит определением физической величины — напряжения U; единица измерения напряжения — вольт (В = = Дж/Kл).

Работа тока может увеличить внутреннюю энергию проводника (выделение теплоты), перейти в механическую работу (например, в электрических двигателях) или произвести химическое превращение, например получение водорода расщеплением подходящей молекулы.

Если проводники с током не перемещаются, а химических реакций нет, то вся работа тока переходит в теплоту:

При силе тока I за время dt проходит заряд dq = Idt, тогда dQ = UIdt.

Теплота, выделяемая за единицу времени (тепловая мощ-

ность), равна

Если на участке цепи выполняется закон Ома U = IR, то

Формула (8) выражает закон Джоуля — Ленца: тепловая мощность тока пропорциональна квадрату силы тока и сопротивлению проводника.

Получим выражение закона Джоуля — Ленца в локальной форме, подобно тому, как выводилась формула (5). Найдем тепловую мощность, выделяющуюся в малом элементе проводящей среды (см. рис. 1). Применив формулу (8) для этого элемента, по-

6

лучим выражение для тепловой мощности в элементе объемом dV = dldS:

dQdt =ρ dSdl ( jdS)2 =ρj2dV.

Мощность в единице объема (Вт/м3) — удельная тепловая мощность, она равна

dtdVdQ =ρj2.

Учитывая закон Ома (4), получаем

Формула (9) выражает закон Джоуля — Ленца в локальной форме: удельная тепловая мощность электрического тока пропорциональна квадрату плотности тока и удельному сопротивлению среды в данной точке или пропорциональна квадрату напряженности поля и удельной электропроводности.

Наглядная картина выделения теплоты при протекании тока в металле следующая. На электроны проводимости в электрическом поле действует сила, которая сообщает электронам ускорение, скорость их упорядоченного движения увеличивается, а с ней — и кинетическая энергия. Электроны, сталкиваясь с ионами кристаллической решетки металла, «теряют» направленное движение (с чем связано возникновение сопротивления электрическому току), а их добавочная кинетическая энергия передается кристаллической решетке, увеличивая ее внутреннюю энергию.

Выражения (8), (9) справедливы как для постоянного, так и переменного тока, изменяющегося по любому закону. Часто ток изменяется по гармоническому закону (рис. 2, а):

I = Im cos ωt,

где Im — амплитуда тока; ω — циклическая частота тока (ω = 2π/T). Для такого тока закон Джоуля — Ленца (8) имеет выражение

dQdt = RIm2 cos2 ωt.

7

Мгновенная тепловая мощность изменяется по закону cos2ωt (рис. 2, б). Это изменение негармоническое, но периодическое, причем период в 2 раза меньше, чем период тока.

Часто интересуются средней тепловой мощностью, она равна

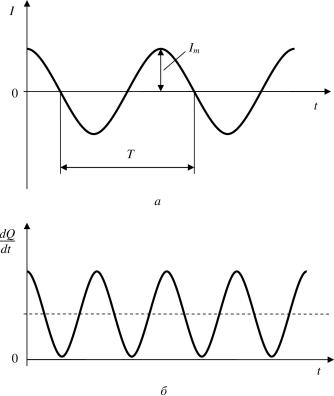

Рис. 2. Переменный ток, изменяющийся по гармоническомузакону:

а — зависимость силы тока I от времени t; Im — амплитуда тока; T — период колебаний; б — зависимость мгновенной тепловой мощности от времени (средняя мощность показана штриховой линией)

8

Средняя мощность в 2 раза меньше максимального значения RIm2 , поскольку среднее за период значение квадрата косинуса

равно 1/2.

Такую же мощность развивает постоянный ток, сила которого равна

Величина Iд называется действующим, или эффективным, значением силы переменного гармонического тока. Аналогично величина

Uд = U2m

называетсядействующим, или эффективным, значениемнапряжения. Средняя тепловая мощность переменного тока равна

Такую же тепловую мощность имеет постоянный ток, равный действующему значению переменного тока.

Обычно, приводя значения напряжения или силы переменного тока, по умолчанию имеют в виду их действующие значения, например, 220 В — это действующее, а не амплитудное значение.

3. Методика изучения закона Джоуля — Ленца

Закон Джоуля — Ленца проверяют с помощью калориметра. Калориметр — прибор для измерения количества теплоты, выделяющейся или поглощающейся в каком-либо физическом, химическом или биологическом процессе. Название «калориметр» происходит от названия единицы измерения теплоты — калория. Конструкции калориметров разнообразны и определяются характером изучаемых процессов.

Схема, поясняющая методику опыта, показана на рис. 3. Калориметр содержит три основных элемента: электрический нагрева-

9

тель Н (резистор сопротивлением 100 Ом), в котором при протекании тока выделяется теплота Джоуля — Ленца; нагреваемое калориметрическое тело КТ и термометр (терморезистор) ТР для измерения температуры тела.

Рис. 3. Упрощенная схема опыта:

КТ — калориметрическое тело лампы; Н — электрический нагреватель; ТР — термометр; mA — миллиамперметр

Перед измерением ток в нагревателе отсутствует, а калориметрическое тело имеет температуру T0 окружающих предметов. После включения тока калориметрическое тело нагревается, появляется разность температур между ним и окружающими телами, поэтому возникает поток теплоты наружу. Выделяющаяся теплота частично идет на повышение внутренней энергии (температуры), а частично передается окружающим телам. При увеличении температуры теплоотдача увеличивается, и, наконец, при некоторой температуре T наступает тепловое равновесие: вся выделяющаяся теплота отдается только наружу, а увеличение температуры прекращается. Температура калориметра повышается на величину T = T – T0 по сравнению с исходной температурой. При тепловом равновесии величина T (если она небольшая) пропорциональна тепловой мощности нагревателя:

где α — коэффициент пропорциональности, зависящий от условий теплопередачи от нагретого тела к окружающей среде.

Измерив величину T при различных значениях силы тока, можно проверить закон Джоуля — Ленца.
