Содержание

УДК 681.3

А.В. Сторожук Е.И. Асташева

Материальные потоки – основа проектирования транспортной системы

Понятие материального потока является ключевым в любой дисциплине. Материальные потоки образуются в результате транспортировки, складирования и выполнения других материальных операций с сырьем, полуфабрикатами и готовыми изделиями — начиная от первичного источника сырья вплоть до конечного потребителя.

Материальные потоки могут протекать между различными предприятиями или внутри одного предприятия.

Поступающий в рабочее время товар после выгрузки может быть направлен непосредственно на хранение, а может попасть на участок хранения, предварительно пройдя приемку. В выходные дни прибывший груз размещают в приемочной экспедиции, откуда в первый же рабочий день передают на склад. Весь поступивший на склад товар, в конце концов, сосредоточивается на участке хранения.

Пути движения груза из зоны хранения на участок погрузки также могут быть различными:

- участок хранения — участок погрузки;

- участок хранения — отправочная экспедиция — участок погрузки;

- участок хранения — участок комплектования — отправочная экспедиция — участок погрузки;

- участок хранения — участок комплектования — участок погрузки.

По пути движения груза с ним осуществляются разнообразные операции: разгрузка, укладка на поддоны, перемещение, распаковка, укладка на хранение и т. д. Это так называемые логистические операции. Объем работ по отдельной операции, рассчитанный за определенный промежуток времени, за месяц, за год, представляет собой материальный поток по соответствующей операции. Например, материальный поток по разгрузке вагонов и укладке товаров на поддоны для предприятий оптовой торговли складской площадью 5 тыс. м² по проекту составляет 4383 т/год.

Предположим, что стоимость выполнения той или иной операции на складе точно известна и общие складские издержки можно представить в виде суммы затрат на выполнение отдельных операций. Тогда, меняя маршрут движения материального потока внутри склада, издержки можно минимизировать.

На складах машиностроительных предприятий материальные потоки рассчитывают, как правило, для отдельных участков. Для этого суммируют объемы работ по всем логистическим операциям, осуществляемым на данном участке. Совокупный материальный поток для всего машиностроительного предприятия определяется суммированием материальных потоков, протекающих на отдельных участках.

Материальным потоком называются грузы, детали, товарно-материальные ценности, рассматриваемые в процессе приложения к ним различных логистических операций и отнесенные к временному интервалу.

Выделение всех операций на пути продвижения грузов, деталей, товарно-материальных ценностей через транспортные, производственные, складские звенья позволяет:

- увидеть общий процесс продвижения изменяющегося продукта к конечному потребителю;

- проектировать этот процесс с учетом потребностей рынка.

Размерность материального потока представляет собой дробь, в числителе которой указана единица измерения груза (штуки, тонны и т. д.), а в знаменателе — единица измерения времени (сутки, месяц, год и т.д.). В нашем примере размерность материального потока — тонн/год.

Воронежский государственный технический университет

УДК 681.3

А.М. Выставкина А.А. Килина А.Н.Чекменев

РАЗРАБОТКА ИНФОРМАЦИОННО-СПРАВОЧНОЙ СИСТЕМЫ ПО УЧЕБНЫМ ЗАВЕДЕНИЯМ «АБИТУРИЕНТ»

В наступившем веке обучению придется стать непрерыв­ным процессом, который будет продолжаться в течение всей жизни человека. Только таким образом он сможет адаптиро­ваться к технологическим инновациям как результату постоян­ного совершенствования не только орудий труда, но и самого его содержания; овладевать новыми знаниями и направления­ми профессиональной деятельности.

Информационная система (ИС) в целом - автоматизиро­ванная система, предназначенная для организации, хранения, пополнения, поддержки и представления пользователям ин­формации в соответствии с их запросами. Информация, выда­ваемая информационной системой потребителю, является од­ним из ресурсов, позволяющих повысить производительность труда и эффективность его деятельности. Важнейшим аспек­том взаимоотношений потребителя и информационной систе­мы является по возможности наиболее полное и рациональное удовлетворение информационной потребности пользователя, другими словами, обеспечение эффективного использования информационных ресурсов. Это, в свою очередь, предполагает доведение информации до потребителя в требуемом объеме, в заданные сроки и удобной для восприятия форме. Именно ис­пользование информационных ресурсов таким образом позво­ляет минимизировать расход всех других видов ресурсов (ма­териальных, трудовых, финансовых, вычислительных) при ин­формационном обеспечении потребителей.

В зависимости от особенностей применения информаци­онные системы делят на две основные группы: системы ин­формационного обеспечения и системы, имеющие самостоя­тельное целевое назначение и область применения. Информа­ционно-справочная система имеет самостоятельное значение. Она предназначена для хранения и представления пользовате­лю информации (фактографических записей, текстов, доку­ментов и т.п.) в соответствии с некоторыми формально задавае­мыми характеристиками. Для ИСС характерны два основных этапа функционирования: сбор и хранение информа­ции; поиск и выдача информации пользователю. Движение ин­формации в таких системах осуществляется по замкнутому контуру от источника к потребителю информации. При этом ИСС выступает лишь как средство ускорения поиска необхо­димых данных. Наиболее сложным процессом с точки зрения его реализации выступает поиск необходимой информации, который осуществляется в соответствии со специально созда­ваемым поисковым образом документа (ПОД), текста и т.п.

Системы (или подсистемы) информационного обеспече­ния входят в состав любой автоматизированной управляющей системы и являются ее важнейшими компонентами.

Информационно-справочная система создает информаци­онную среду, обеспечивающую формирование высокой ин­формационной культуры в университетском сообществе и вне его, и создающую основу для информационно-технологиче­ского обеспечения образовательно-научной и административ­но-управленческой деятельности. Она обеспечивает потребно­сти личности, общества и государства в широком спектре основных и дополнительных образовательных программ, реа­лизуемых в востребованных обучающимися формах, создает условия для непрерывного образования.

Разработка информационно-справочной системы по учебным заведениям решает вопрос правильного выбора буду­щего абитуриента, куда пойти учиться. Проблема возникает еще в том, что не каждый выпускник школ имеет полное пред­ставление, какие вузы существуют в его городе, и за его преде­лами, и о том, какие новые специальности появляются в них. Данная система полностью решает этот вопрос, предоставляя всю информацию. Это относится и к тем, кто желает получить дополнительное образование. В этой системе заинтересованы не только абитуриенты, но также и их родители. Ведь в любом случае, родители пытаются помочь принять правильное решение, куда лучше пойти учиться.

В этой системе представлен весь спектр образователь­ных услуг, начиная от всех специальностей вузов Воронеж­ской области, и заканчивая курсами дополнительного образо­вания. Также предоставляется информация о стоимости обуче­ния на той или иной специальности, о сроках обучения, о пра­вилах приема, и другая полезная информация.

Воронежский государственный технический университет

УДК 681.3

Е.Д. Федорков Д.М. Канин

автоматизированная подсистема визуализации процесса фрезерной обработки детали в условиях гибких производственных систем

Подсистема предназначена для просмотра и имитации выполнения управляющих программ для станков с ЧПУ, предоставляющее возможность проверить программу, подготовленную в кодах конкретного станка, перед ее выполнением. Она разработана для удовлетворения повседневных нужд широкого круга программистов и операторов ЧПУ. Она ускоряет процесс разработки управляющих программ для станков ЧПУ, улучшает качество и уменьшает долю ошибок, моделирует и визуализирует траекторию токарной обработки, проводит ее проверку. В разрабатываемом программном средстве ввод данных осуществляться постепенно, иерархически с помощью диалога с ЭВМ посредством программы. В процессе ввода осуществляется визуальный контроль и корректировка процесса фрезерной обработки.

В качестве исходных данных на входе системы подается управляющая программа фрезерной обработки изделия с конкретно определенными переходами, инструментом, оборудованием, подачей и скорость вращения шпинделя. Этап ввода информации такого рода нельзя полностью автоматизировать, и поэтому за человеком остаются функции принятия решения о целесообразности данной конфигурации и корректировки данных.

Сбор данных производится посредством организации базы данных с хранящейся в ней технологической информации изготовления изделия. Корректировка данных производится при их сохранении. Все введенные размеры проверяются на соответствие ГОСТу, где зафиксированы основные классификационные признаки для деталей общемашиностроительного применения.

На выходе подсистема формирует полную информационную модель объекта проектирования, представленную в виде текстовой и графической информации, подготовленной для использования интегрированными прикладными программами САПР ТП и САП.

Взаимодействие пользователя с ЭВМ происходит посредством простого, интуитивно понятного интерфейса с присущими Windows атрибутами: динамическими окнами, кнопками, меню, списками, таблицами. Интерфейс предусматривает наличие интеллектуальной поддержки в виде справочных данных и всевозможных подсказок.

В ходе разработки программы предусмотрены специальные средства защиты от ввода неправильных данных, обеспечивающие целостность системы. Достоверность определяется правильностью ввода. Корректировка ошибок производится в реальном времени, результаты отображаются немедленно.

Воронежский государственный технический университет

УДК 681.3

Е.Н. Кордюкова А.В. Токарев

РЕАЛИЗАЦИЯ ИНТЕРФЕЙСА ГЛАВНОЙ ФОРМЫ ПРИЛОЖЕНИЯ РЕГИСТРАЦИИ ТЕХНОЛОГИЧЕСКИХ ОШИБОК ПРИ РАБОТЕ СО СТАНКАМИ С ЧПУ

Программную реализацию произведём в среде Borland Delphi, которая обладает всем необходимым набором компонентов для создания удобного интерфейса.

Реализацию интерфейса разобьем на шаги:

• открываем среду программирования Delphi;

• создаем новый проект File > New Application, на экране отобразится форма проекта с именем Form1;

• меняем название формы, изменив свойство Caption (заголовок) формы Form1 на «САПР УП 1.0»;

• свойству Position (позиция формы) присвоить значение poScreenCenter, что соответствует размещению формы в центре экрана;

• располагаем на форме следующие компоненты: ActionMainMenuBar1 (основное меню), ImageList1 (список изображений); ActionManager1(конструктор основного меню и панели инструментов).

• двойным щелчком на компоненте ActionManager1 открываем окно редактирования меню интерфейса, записываем в поля все перечисленные выше меню интерфейса (рис. 1);

Рисунок 1 – Настройка компонента ActionManager

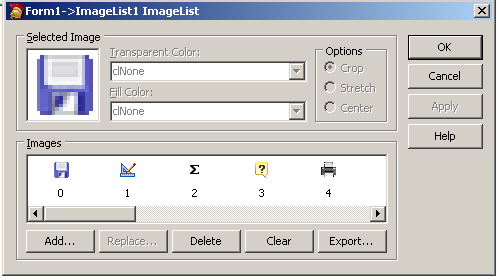

• двойным щелчком на компоненте ImageList1 открываем окно для добавления изображений, добавляем изображения иконок из библиотеки изображений Delphi (рисунок 2);

Рисунок 2 – Настройка компонента ImageList1

• записываем номера картинок в компоненте ActionManager1 для каждого поля меню свойством ImageIndex;

• расположим на главной форме компонент StatusBar1, Timer1, которые будут использоваться для отображения текущей даты и времени (рисунке 3);

Рисунок 3 - Настройка компонента Timer1

• добавим компонент PrintDialog1 для реализации события печать;

• добавим компонент SaveDialog1 для реализации события сохранения в файл;

• добавим компонент OpenDialog для реализации события открытия файла;

Поместим на форму два компонента ТGroupBox:

• GroupBox1на котором свойство Caption (заголовок) изменим на «Управляющая программа» и поместим на него компонент RichEdit1 где в свойстве Aling установим alClient;

• GroupBox2 свойство Caption (заголовок) изменим на «Комментарий» и разместим следующие компоненты: 7 компонентов Tlabel и 14 компонентов TImage;

В компонентах Tlabel изменим свойство Caption (заголовок) согласно таблице 1.

Таблица 1 - Имена компонентов Tlabel

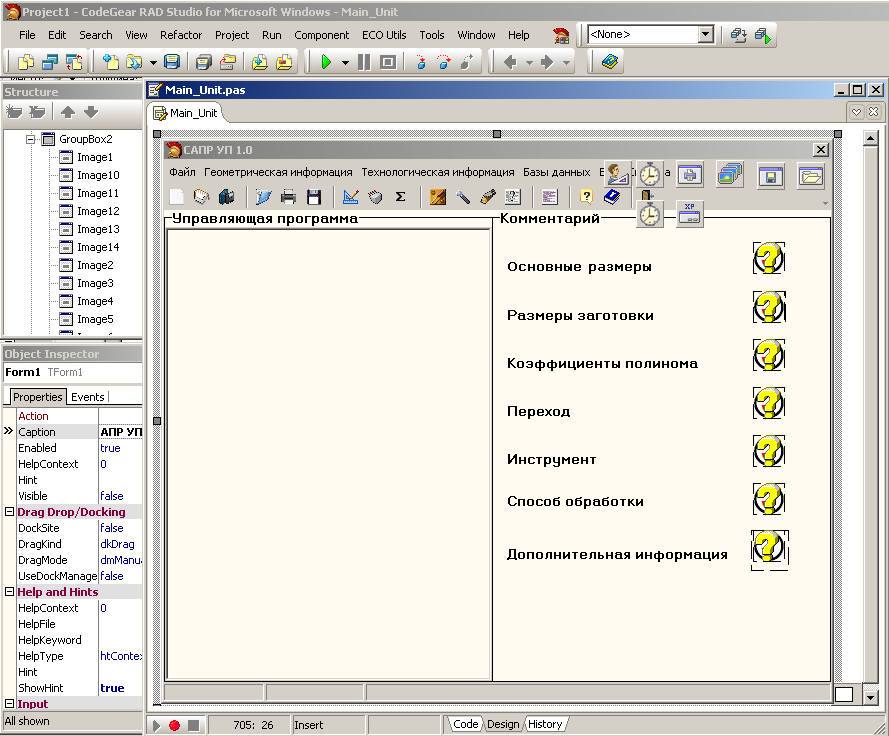

Интерфейс готов. Произведём первый запуск нажатием кнопки F9 (рисунок 4).

Рисунок 4 - Интерфейс приложения после первого запуска

Воронежский государственный технический университет

УДК 681.3

И.С. Малышева А.А. Пак

РОССИЙСКИЙ РЫНОК СЭД

Потребность российских предприятий и организаций в оптимизации своего документооборота остается высокой и продолжает расти. За последние годы в России появились десятки компаний, занимающихся разработкой и поставкой СЭД как зарубежных, так и собственной разработки. Первые масштабные внедрения СЭД в России уже есть. Можно считать, что основы российского рынка ПО управления документооборотом сформированы. С каждым годом наблюдается почти двукратное ежегодное увеличение объема российского рынка СЭД. Перспективы российского рынка СЭД улучшает принятие закона об электронной цифровой подписи, создающего правовую основу для распространения СЭД при межкорпоративном взаимодействии. Существует мнение ряда отраслевых аналитиков, что потенциальный объем российского рынка СЭД составляет сотни миллионов долларов (при успешном развитии российской экономики).

Следует отметить, что наблюдаемые сейчас небольшие размеры российского рынка СЭД связаны не в последнюю очередь с относительной незначительностью доли электронного документооборота в общем документообороте российских предприятий и организаций (которые могут позволить себе приобрести СЭД стоимостью от нескольких десятков до нескольких сотен тысяч долларов). В подавляющем большинстве случаев на российских предприятиях доминирует бумажный документооборот. Это обстоятельство объясняется не только традициями и определённым консерватизмом, но и непростым финансовым и техническим состоянием большинства российских предприятий и организаций. Следует сказать, что на российском рынке присутствует и ряд известных зарубежных систем (Documentum, DOCS Open/Fusion, Staffware, Panagon, DocuLive, Lotus Notes и др.). Из ПО отечественной разработки наибольшую известность в России получили следующие программные системы и их поставщики: БОСС-Референт (АйТи); Кодекс: Документооборот (Консорциум "Кодекс"); Гран-док (Гранит), Евфрат (Сognitive Technologies); Дело (ЭОС); LanDocs (Ланит); Крон (Анкей); OfficeMedia (InterTrust); Effect Office (Гарант Интернэйшнл); N.System (Центр Компьютерных Технологий), LS Flow (Лоция-Софт), Оптима (Optima Workflow), ЭСКАДО (ИнтерпрокомЛан), 1С:Документооборот и 1С:Архив (1С), Циркуляр и VisualDOC (ЦентрИнвест Софт), Документ-2000 (TelcomService), Ирида (IBS), RS-Document (R-Style Software Lab) и ряд других.
