Для IEEE 802.15.4 (ZigBee) чипсеты производит уже достаточно широкий ряд производителей. Характерен продукт той же компании Freescale Semiconductor однокристальный модем МС13192 для диапазона 2,4 ГГц (рис. 23). Это — закон­ченное решение беспроводного модема- Устройство содержит интерфейс с мик­роконтроллером и может применяться во множестве задач.

Аналогичные исследования велись и в СССР. Насколько можно сулить по пуб­ликациям, почти все они (как и за океаном) были связаны с радарной тематикой. Российские и зарубежные эксперты отмечают работы Зернова, Карцевича, Астанина, Кобзарева, Костылева, Кардо-Сысоева, Глебовича, Мелешко и др. Кстати, первые работы по UWB системам связи с кодовым разделением каналов были выполнены в России в середине 80-х годов В.В. Крыловым в Горьковском по­литехническом институте. Однако с начала 90-х годов многие работы оказались если незамороженными, то сильно заторможенными.

Прорыв произошел в конце 80-х, когда в США несколько компаний очень активно начали продвигать свои UWB-системы гражданского назначении. Наи­более агрессивной из них была компания Time Domain. Ее в 1987 году основал Ларри Фуллертон, тогда же получивший свой первый патент в области сверх­широкополосной связи. За десять лет работы компания со своей технологией PuIsOn превратилась в одного из лидеров в области портативных UWB комму­никационных связных систем И радаров, в ее активе - свыше 60 патентов по тематике UWB. У Time Domain появилось немало последователей и конкурен­тов.

Рассмотрим сущность технологии UWB на примере связной UWB-системы, описанной в патенте Л. Фуллертона «Полнодуплексная система и метод свя­зи». Передача ведется короткими (20 0,1 не) импульсами, следующими друг за другом с интервалом 2 -5000 не (очевидно, что значения параметров в реаль­ных системах могут быть иными). Импульс — моноцикл Гаусса (рис. 24) — описывается первой производной от функции распределения Гаусса:

(9)

где А — амплитуда импульса, т — временная константа, характеризующая зату­хание (длительность импульса 27гт). Спектральная плотность сигнала

. (10)

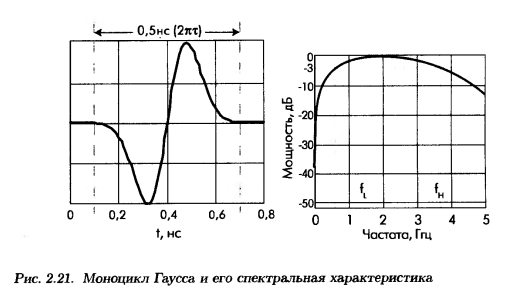

Рис. 24. Моноцикл Гаусса и его спектральная характеристика

Очевидно, что центральная частота такого сигнала fс = 1/27гт. По уровню - ЗдБ полоса сигнала ограничена частотами fL = 0,319/с и fH = 1,922/с. Таким образом, ширина полосы сигнала в диапазоне 3 дБ составляет около 160% от центральной частоты. Для импульса длительностью 0,5 не центральная частота равна 2 ГГц, а ширина полосы — около 3,2 ГГц. Регулярная последовательность таких импульсов не несет никакой информации, ее спектр имеет выраженный «гребенчатый» характер (рис. 25), следовательно, подобный сигнал может ин­терферировать с другими радиотехническими системами.

В «импульсном радио» (термин Фуллертона) информация кодируется посред­ством временной позиционно-импульсной модуляции. Смещение импульса отно­сительно его «штатного» положения в последовательности вперед задает «0», назад — «1». Время смещения не превышает четверти длительности импульса (рис. 26). Так, в последовательности импульсов 0,5 не с межимпульсным ин­тервалом 100 не импульс, пришедший на 100 пс раньше, — это «0», на 100 пс позже — «1». Один информационный бит кодируется последовательностью мно­гих импульсов, например 200 импульсов на бит.

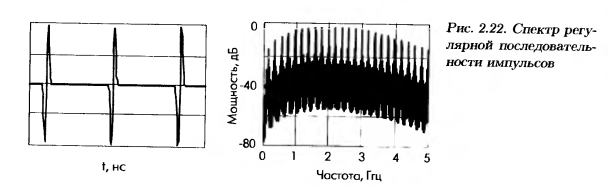

Рис. 25. Спектр регу­лярной последователь­ности импульсов

Рис. 26. Временная импульсно-позиционная модуляция

Однако возникает проблема: как разделить ка­налы передачи? Для этого «штатное» положение каждого импульса сдвигают на время, пропорцио­нальное текущему значению некоторой псевдослучайной последовательности (разделение посред­ством временных скачков, Time Hopping). При этом время сдвига на один-два порядка выше, чем смещение при временной модуляции. В ре­зультате спектр сигнала существенно сглаживает­ся (рис. 27), становится шумоподобным и уже не мешает другим устройствам, работающим в той же полосе.

Применяя систему ортогональных кодов для управления временными задержками импульсов, теоретически можно в одной полосе создавать тысячи голосовых каналов связи. По утверждению Time Domain, пессимистические оценки да­ют от 200 до 1000 дуплексных каналов со скоростью 64 кбит/с на одну базовую станцию без использования специальных алгоритмов цифровой обработки сиг­налов.

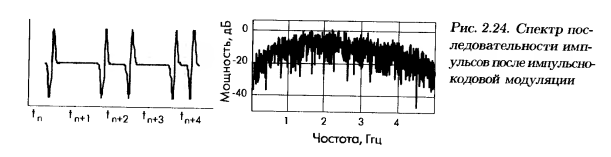

Рис. 27. Спектр пос­ледовательности имп­ульсов после импульсно-кодовой модуляции

Таким образом, в отличие от технологии множественного доступа с кодовым разделением каналов (CDMA), системы импульсного радио исполь­зуют ортогональные псевдослучайные последовательности не для расширения спектра сигнала (спектр короткого импульса и так достаточно широк), а только для сглаживания его спектральной характеристики, формирования отдельных каналов связи и защиты от помех. С другой стороны, импульсное радио можно рассматривать как предельный случай CDMA, в котором полностью отказались от несущей или, что физически почти то же самое, длительность выходного им­пульса сделали равной одному периоду несущей.

Кроме временного кодирования можно применять и дополнительные подне-су1цие — информационный сигнал предварительно модулируется тем или иным традиционным методом модуляции (AM, FM, PM, FSK, PSK, РСМ и т.д.). Да­лее модулированные поднесущие подвергаются временной модуляции (вместо ин­формационного сигнала модулируется поднесущая, модулированная информаци­онным сигналом) |75).

Приемное устройство импульсного радио функционально представляет собой приемник (детектор) прямого преобразования и коррелятор. На более привыч­ном языке его можно назвать синхронным приемником без промежуточного пре­образования частоты (fпч = 0) с системой ФАПЧ, где частота гетеродина за­меняется импульсной последовательностью, позволяющей выбрать канал связи. Будучи синхронизированным с передатчиком и зная псевдослучайную последо­вательность канала, коррелятор определяет отклонения принятых импульсов, формируя на выходе +1, если сигнал, например, пришел на 100 не раньше окон­чания меж импульсного интервала, —1 — если на 100 не позже и 0 — в остальных случаях. Эти значения накапливаются в интеграторе. В результате узкополосная помеха от передатчика с непрерывной несущей или сигнал от другого импульсно­го передатчика способны помешать приему отдельных импульсов, но не инфор­мационного бита в целом. Накопленным значением коррелятора от случайных помех будет 0. Разумеется, описанный метод корреляционного детектирования последовательности сверхкоротких импульсов — далеко не единственный.

Оценить помехозащищенность импульсного радио можно, используя поня­тие усиления обработки. В системах с расширением спектра усиление обработки определяется как отношение ширины полосы канала к ширине полосы инфор­мационного сигнала. Так, для систем расширения спектра методом прямой по­следовательности с шириной канала 5 МГц и информационным сигналом 10 кГц усиление составит 5(Х) раз (27 дБ). Такой же сигнал, передаваемый импульсным радио с шириной полосы 2 ГГц, будет усилен в 200 тыс. раз (53 дБ). Если один бит задается последовательностью 200 импульсов с частотой следования 10 млн импульсов в секунду (через 100 не) и шириной импульса 0,5 не, скорость инфор­мационного потока составит 48,8 кбит/с, а эффективное усиление 46 дБ. При этом усиление за счет отношения ширины меж импульсного интервала к длитель­ности импульса (100/0,5 = 200) составит 23 дБ, поскольку 200 импульсов задают один бит.

Одно из существенных достоинств импульсного радио - отсутствие интерфе­ренции прямо распространяющегося сигнала с его отражениями от различных объектов. Переотражения - бич для многих связных и локационных технологий (за исключением широкополосных шумоподобных систем связи). Именно из-за них затруднена связь внутри помещений, в условиях сложного рельефа и т. п. В импульсном радио отраженный сигнал попадет в коррелятор с задержкой и будет восприниматься как случайная помеха, никак не воздействуя на прямой сигнал. Кроме того, благодаря широкополосности затухание короткоимпульсного сигнала в различных средах достаточно мало — короткие импульсы легко проходят сквозь различные препятствия, поскольку подавление сигнала проис­ходит не во всем диапазоне.

Из-за высокого эффективного усиления системы UWB могут работать с очень малой средней мощностью передатчика. Так, в октябре 1997 года Time Domain демонстрировала полнодуплексную связь по технологии UWB с центральной ча­стотой 1,7 ГГц на дистанции свыше 900 м и скоростью 32 кбит/с. При этом средняя мощность передатчика составляла около 2 мВт. Система одновременно определяла расстояние с точностью до 3 см. Разработана полнодуплексная систе­ма 1,3 ГГц передачи со скоростью 39-156 кбит/с на дистанции до 16 км. Средняя мощность ее передатчика 250 мкВт. Также компания создала демонстрационную беспроводную локальную сеть со скоростью передачи 5 Мбит/с и радиусом дей­ствия свыше 10 м (через две стены внутри здания) при мощности излучения 50мкВт. С такой же средней мощностью работает радар «RadarVision 1000».

Средняя мощность излучения UWB-устройств может быть чрезвычайно низ­кой, поэтому они не должны мешать существующим радиотехническим систе­мам, работая в одном с ними диапазоне. Поскольку UWB-сигнал распределен по столь широкому спектру, обнаружить его, а тем более перехватить или за­глушить весьма проблематично. Разумеется, совокупность таких свойств, как высокая помехозащищенность, скрытность, малое энергопотребление и простота реализации, не могла не заинтересовать военные и государственные организа­ции. Собственно, в США (равно как в СССР) практически любая деятельность в этой сфере до конца 70-х носила закрытый характер. До недавнего времени в США заказчиками UWB-систем могли выступать только правительственные и военные организации, работы имели статус правительственных программ. Ситу­ация изменилась в 1994 году, когда в США был снят ряд ограничений, и UWB-технологии стали стремительно развиваться. Не последнюю роль сыграла и от­носительная техническая простота в сочетании с возможностью интегральной реализации сверхширокополосных систем. Однако по-прежнему дли использова­ния таких систем требовалось специальное разрешение FCC, что существенно ограничивало сбыт продукции создателей UWB-систем.

Только 10 мая 2000 года FCC разрешила опытное безлицензионное исполь­зование UWB-систем. В результате для UWB-систем появились четкие нормы разработки и применения, а перспективы перед UWB-системами открываются огромные. При малой мощности UWB-системы способны передавать данные со скоростями свыше 20 Мбит/с, причем внутри помещений и объектов со сложной архитектурой. Телефония, локальные сети, системы «последней мили» и т.д. — во всех этих областях могут использоваться UWB-системы. Кроме этого, указан­ные системы могут широко применяться в локации, системах позиционирования, медицинской технике, транспорте и т.д. Недаром ряд крупнейших фирм, среди которых Intel и Siemens, инвестируют средства в UWB-компании. Многие произ­водители полностью подготовились к открытию массового рынка. В частности, Time Domain разработала комплект ИС FulsOn для UWB-приложений. По утверждению Time Domain, на основе данного комплекта ИС можно создавать закон­ченные решения систем импульсного радио стоимостью ниже 20 долл.

Любая UWB-система включает антенную систему, формирующую короткие импульсы электромагнитного излучения; мощный импульсный ключ, управляю­щий антенной системой; устройство модуляции/демодуляции; прецизионный вы­сокочастотный опорный генератор приемный детектор и коррелятор (рис. 28). Отметим, что в UWB-системе нет мощных усилителей, ее приемник прямо­го преобразования (без гетеродина и элементов частотной фильтрации), устройства детектирования и модуляции/демодуляции достаточно просты и реализуются средствами обычной цифровой логики, без сложных алгоритмов цифровой обработки сигналов. Антенные системы также достаточно просты по исполнению и могут изготавливаться непосредственно на печатных платах.

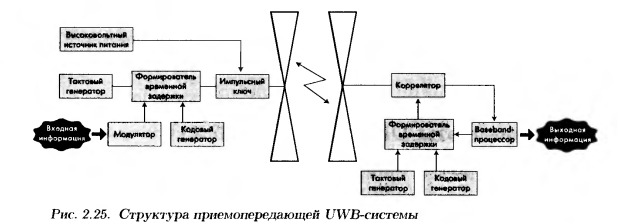

Рис. 28. Структура приемопередающей UWB-системы

Один m важнейших элементов для UWB-технологии мощные импульс­ные ключи, особенно актуальные для локационных систем. Требования к ком­мутирующим элементам достаточно жесткие — они должны открываться (за­крываться) на сотни пикосекунд (или, по крайней мере, иметь фронты откры­вания/закрывания длительностью порядка 10 100 не) с мегагерцовой частотой повторения при очень высокой стабильности. При этом коммутируемое напря­жение измеряется сотнями и тысячами вольт.

В начале 80-х годов в ФТИ им. А.Ф. Иоффе были открыты два интереснейших явления эффекты сверхбыстрого восстановления напряжения и сверхбыстрого обратимого пробоя в высоковольтных переходах. Это открытие привело к созда­нию принципиально новых полупроводниковых приборов, способных коммутиро­вать большие мощности в малых временных промежутках, в том числе приборов на задержанной ударно-ионизационной волне и дрейфовых приборов с резким восстановлением. Идея и ее материальное воплощение принадлежат группе раз­работчиков во главе с А.Ф. Кардо-Сысоевым, за что они были удостоены Госу­дарственной премии СССР.

На основе этих приборов создано семейство генераторов различного назначе­ния, позволяющих формировать сверхкороткие импульсы нано- и пикосекундной длительности с мощностью до десятков мегаватт и частотой повторения до де­сятков мегагерц, контролируя при этом их временное положение с точностью 10 пс Максимальное импульсное напряжение может достигать десятков кило­вольт, а импульсные; токи тысяч ампер. С ростом частоты повторения пикона» мощность падает, но по-прежнему остается намного выше, чем полученная с по­мощью любых других полупроводниковых устройств.

Это позволяет с успехом применять разработанные генераторы в локацион­ных и связных UWB-системах. Причем ресурс этих приборов чрезвычайно высок.

Отметим, что даже сегодня вопросы массового применения UBM-тенологи и окончательно не разрешены. Продолжаются исследовании интерференции UWB- устройств с другими радиотехническими системами. Многие эксперты, в частно­сти, справедливо отмечают, что стоит человеку прикоснуться к антенне UWB-передатчика, как спектр сигнала из непрерывною может стать гребенчатым -все равно что подключить режекторный фильтр. Но уже почти готов стандарт на сверхширокополосные персональные БСПИ (IEEE 802.15.3а). Практически все ведущие мировые полу проводниковые и телекоммуникационные фирмы так или иначе вовлечены в работу в области UWB-технологий, и новые результаты можно ожидать в самое ближайшее время.
