Курсовая работа (т): Отопление и вентиляция кинотеатра

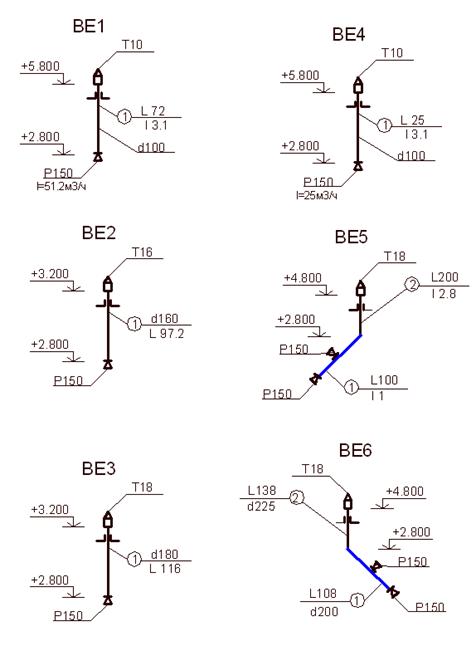

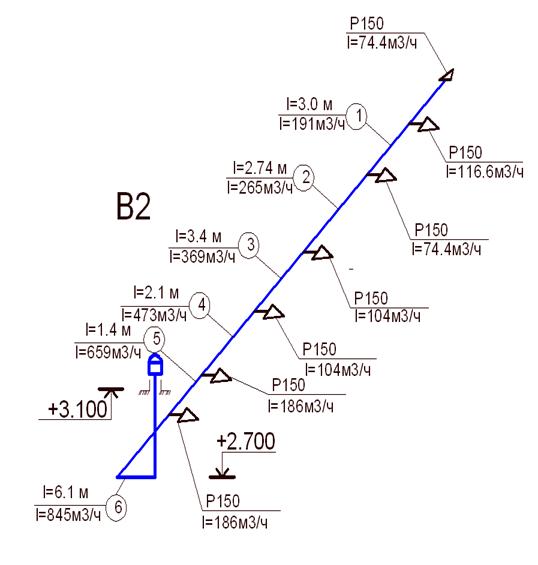

.2 Аэродинамический расчет естественных систем вентиляции

Методика аэродинамического расчета естественных систем аналогична методике расчета на приток. Отличие состоит в следующем:

) В малых значениях рекомендуемых скоростей движения воздуха - максимальная 1,5 м/с.

) В заданном значении располагаемого давления:

, Па

где Н расстояние по вертикали от центра вытяжной решетки до центра вытяжной шахты, м

g ускорение свободного падения, м/с2

 -плотности соответственно наружного воздуха и внутреннего воздуха, кг/м3

 на 5% 10%

Увязка происходит путем увеличения расхода или диаметра.

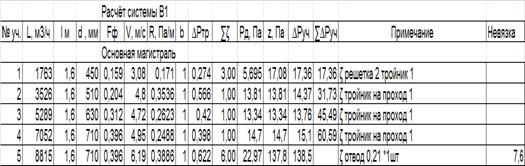

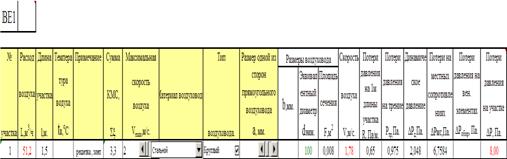

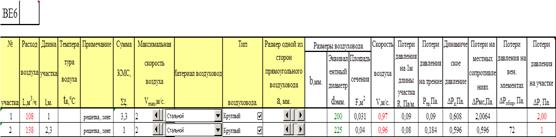

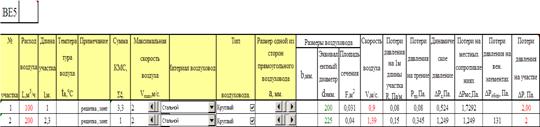

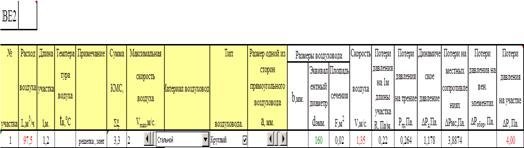

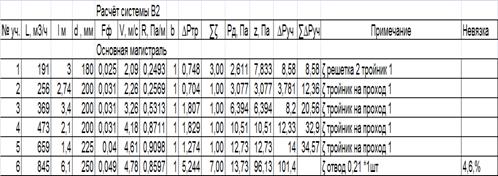

Результаты расчета сведены в таблицу .

5%

%

6%

8,6%

9,2%

7. Подбор вентиляционного оборудования

.1 Подбор калорифера

воздухообмен вентиляция теплопоступление аэродинамический

Система П1.

) Определяется тепловой поток, который необходимо передать воздуху:

, Вт

где G - массовый расход воздуха, кг/ч

 - объемный расход воздуха, м3/ч;

rн - плотность воздуха при его начальной температуре, кг/м3 ;

с = 1,005 кДж/(кг0С) - теплоемкость воздуха;

tк,tн - соответственно конечная и наружная температуры нагреваемого воздуха, 0С.

, кг/ч

Вт

) Задаемся массовой скоростью движения воздуха во фронтальном сечении воздухонагревателя:

 кг/(с*м2)

) Находится требуемое живое сечение воздухонагревательной установки по воздуху:

, м2

) Выбирается один или несколько калориферов, суммарное значение живого сечения по воздуху которых приблизительно равно требуемому:

КСк3-12: åf’=1.027 м2

) Уточняется массовая скорость движения воздуха:

 кг/(с*м2)

) Определяется массовый расход воды:

, кг/ч

где св = 4,187 кДж/(кг0с) - теплоемкость воды

tг,tо - температура воды в подающем и обратном трубопроводах

, кг/ч

) Определяется скорость воды в живом сечении воздухонагревательной установки:

, м/с

где rн = 1000 кг/м3 - плотность воды

åfв - сечение воздухонагревательной установки для прохода воды, м2

) Определяется коэффициент теплопередачи:

Вт/(м2*0С);

) Определяется требуемая поверхность нагрева калориферной установки:

, м2

где Dt - разность средних температур теплоносителя и воздуха, 0С

, 0С

, м2

) Определяется количество рядов калориферов по воздуху:

где åFр - суммарная поверхность нагрева калориферов в одном ряду, м2

) Определяется действительная поверхность нагрева калорифера:

, м2

) Определяется действительная поверхность нагрева калорифера:

) Определяется аэродинамическое сопротивление калорифера:

, Па

.2 Подбор воздушных клапанов

Система П1.

) По заданному расходу воздуха по таблице подбирается тип воздушного клапана, его габаритные размеры и площадь живого сечения для прохода воздуха:

КВУ 600*1000Б; fжс = 0,57 м2; L = 1000 мм; Н = 570 мм; m = 35 кг.

) Определяется скорость воздуха в живом сечении:

 м/с

) Определяется аэродинамическое сопротивление:

, Па

где  - коэффициент местного сопротивления воздуху

r - плотность воздуха, кг/м3

V - скорость воздуха в живом сечении, м/с

 Па

7.3 Подбор жалюзийных решеток

Система П1

) По заданному расходу воздуху воздуха подбирают одну или несколько решеток с суммарным живым сечением:

, м2

где L - общий расход воздуха, м3/ч

Vор = 2¸6 м/с - ориентировочная скорость воздуха в сечении решетки

 м2

) Определяется количество решеток:

,

где fжс - площадь живого сечения одной решетки

n = 8

3) Уточняется скорость движения воздуха:

, м/с

где fжс - фактическая площадь живого сечения, м2

 м2

 м/с

) Определяется аэродинамическое сопротивление при проходе воздуха через решетку:

, Па

где x = 1,2 - коэффициент местного сопротивления воздуху,

r - плотность воздуха, кг/м3

V - скорость воздуха в сечении решетки, м/с

 Па

Для приточной системы П1 подобраны решетки типа СТД 5289, в количестве 8 штук, fжс = 0,06 м2, масса 1,13кг.

.4 Подбор фильтров

Система П1

Выбираются фильтры типа ФяКП:

Характеристики:

DР = 150 Па

эффективность очистки 92%

пылеемкость фильтра 4000 г/м3

тип фильтрующего материала - иглопробивной материал типа ФНИ

масса 8,8 кг

пропускная способность ячейки 2500 м3/ч

Определяется количество ячеек фильтра:

≈6 исполнение3*3 (10281028) - система П1

.5 Подбор вентиляторов

Система П1:

Подбор осуществляется по двум характеристикам:

1)       Давление, развиваемое вентилятором:

, (Па)

где kз = 1,1 - коэффициент запаса учитывающий неучтенные потери

DРсист - потери давления в системе, Па

, (Па)

где DРобор - потери давления в вентиляционном оборудовании, Па

, (Па)

 (Па)

 (Па)

 (Па)

2)       Производительность вентилятора:

, (м3/ч )

где kп = 1,1 - коэффициент учитывающий подсосы и утечки воздуха из системы

 (м3/ч)

Подбирается вентилятор типа ВЦ14-46-7,5; Nу = 7,5 кВт, n = 960 об/мин; m=153кг

Система В1: l=8816 м3/ч

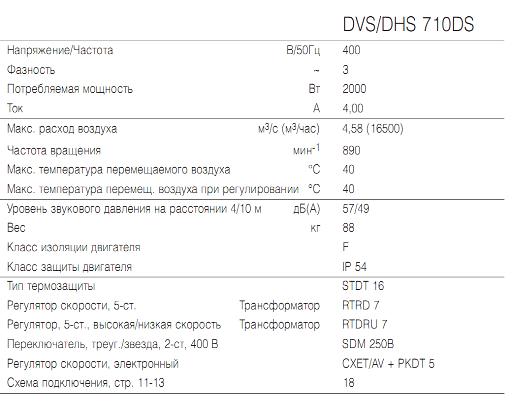

Подбирается крышный вентилятор типа DVS730

Система В2: l=845 м3/ч

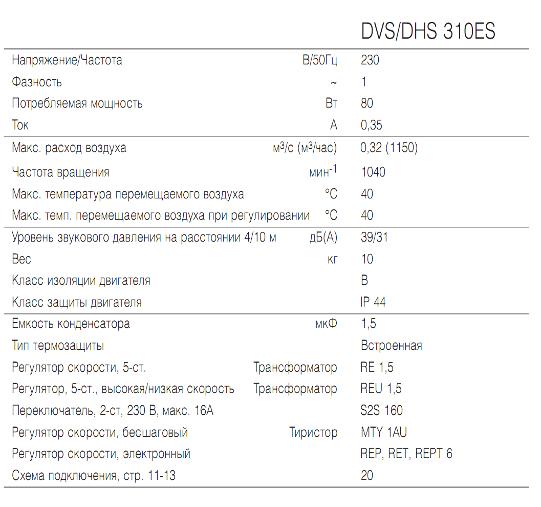

Подбирается крышный вентилятор типа DVS310EV

Система В3: l=1700 м3/ч

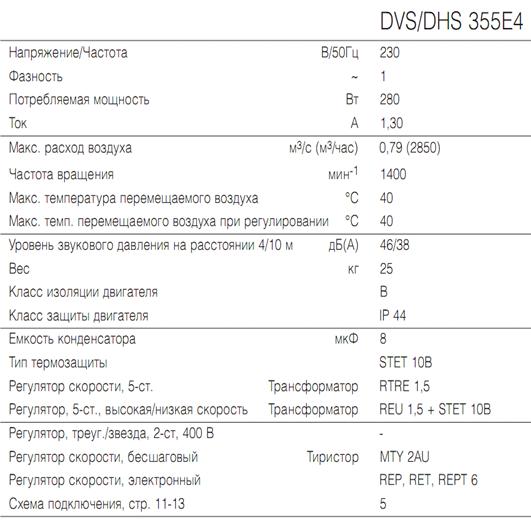

Подбирается крышный вентилятор типа DVS355E4

7.6 Подбор воздушно-тепловой завесы

) Определяется расход воздуха:

, кг/ч

где k = 0,09 - коэффициент учета числа проходящих людей, места забора воздуха для завесы и типа вестибюля

mвх = 0,65 - коэффициент расхода проема, зависящий от конструкции входа (двойные с тамбуром).

Fвх = 1,5 м2 - площадь одной открываемой створки наружных входных дверей

tсм = 120C - температура смеси воздуха, поступающего в помещение при работе завесы

tн - температура наружного воздуха для ХПГ

tз = 400С - температура воздуха подаваемого завесой

, Па

где Ргр - гравитационное давление, Па

, Па

Н - расчетная высота, м

, м

лк - высота этажа тамбура, м

rн ,rв - плотности наружного и внутреннего воздуха для ХПГ, кг/м3

k1 = 0,3 - поправочный коэффициент на ветровое давление(здание без аэрационных проемов)

Рв - ветровое давление, Па

, Па

с = -0,6 - расчетный аэродинамический коэффициент(для заветренной стороны)

Vв - скорость ветра, м/с

 кг/м3

 кг/м3

 Па

, Па

 Па

 кг/ч

) Определяется тепловая мощность калорифера:

, (Вт)

где tнач - температура воздуха забираемого завесой, 0С(tнач=tсм)

 (Вт)

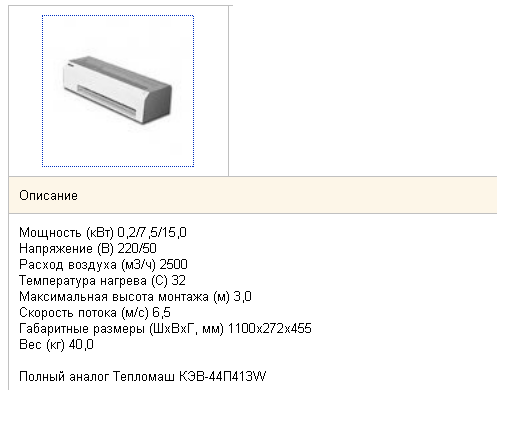

Метеор ТВВ 15

8. НИРС

Естественная вентиляция с побуждением

В общем потоке жалоб населения на бытовые неудобства (недостатки в электро- и водоснабжении, отоплении, плохое состояние кровли, стен и окон и т. п.) жалобы на вентиляцию в прошлом практически отсутствовали, но в последние годы они стали обычным явлением, предметом разбирательств и судебных исков. Единственная причина жалоб на вентиляцию в нашей стране сегодня - это плохая, недостаточная вентиляция.

Специалисты говорят о плохой работе вентиляции в двух случаях.

Во-первых, когда она не обеспечивает нормативного воздухообмена в каждой из комнат, либо вытяжные вентиляционные решетки работают как приточные, открывая доступ в комнату воздуху из вытяжного коллективного канала (обратная тяга).

Во-вторых, когда вентиляция избыточна. Например, в зимнее время воздухообмен может в несколько раз превышать нормативное значение.

И то, и другое плохо.

Недостаточный воздухообмен губителен для нашего здоровья, в особенности, для детей. Недостаток свежего воздуха приводит к повышению относительной влажности, способствует созданию болезнетворной микрофлоры в квартире, появлению плесени, грибков и насекомых, загрязнению воздуха вредными микропримесями (продуктами жизнедеятельности человеческого организма, газовыделениями кухни, санузлов, бытовой химии, выделениями запахов и вредных веществ современными отделочными и мебельными материалами, игрушками, электроприборами, факсами, принтерами, ксероксами, компьютерами и т. п.). Большинство из нас, не говоря уже о детях, проводит дома большую часть времени суток, и здоровая атмосфера в доме чрезвычайно важна для семейного благополучия.

Главная причина плохой, недостаточной вентиляции объясняется непреложным законом: нет вытяжки без притока. В старых домах инфильтрация была достаточной и даже чрезмерной: пожилые люди помнят, как осенью все конопатили щели в окнах ватой и заклеивали их бумагой, весной окна очищали и отмывали; свободными в течение всего года оставались форточки - обязательная принадлежность каждого окна. Ныне ситуация изменилась. Современные конструкции зданий из монолитного железобетона с окнами из стеклопакетов и с герметичными дверями квартир обладают очень низкой воздухопроницаемостью, инфильтрация слишком мала для нормативного притока, а без притока нет и вытяжки. Вторая причина недостаточной естественной вентиляции - кондиционирование помещений: если температура воздуха в комнате ниже температуры наружного воздуха, то естественная вытяжка по своей природе невозможна, зачастую мы наблюдаем в этом случае обратную тягу.

Ухудшают работу естественной вытяжки и другие факторы: теплые чердаки, разноуровневые секции (малоэтажная секция оказывается в зоне аэродинамической тени), строительство многоэтажных зданий рядом с малоэтажными, недопустимая конструкция оголовка вытяжного вентиляционного канала, самовольное изменение жильцами конструкции коллективного канала, установка жильцами вытяжных вентиляторов и, почти повсеместно, отсутствие технического обслуживания и контроля состояния систем вентиляции здания.

Избыточная вентиляция зимой приводит к неоправданным расходам энергии на отопление. При росте цен на тепло в несколько раз или даже до европейского уровня, а это время, вероятно, не за горами, нам придется относиться к экономии энергии в своей квартире так же трепетно, как это давно делают европейцы.

Тема заголовка, однако, относится только к первому аспекту, к способам обеспечения достаточного воздухообмена, достаточного с точки зрения медицины. Нормы воздухообмена для жилых зданий обоснованы, утверждены и подлежат безусловному соблюдению.

Принцип действия естественной вентиляции в ее классическом исполнении основан на разности плотности воздуха снаружи и внутри помещения: движущая сила процесса, так называемое гравитационное давление, прямопропорциональна разности плотностей воздуха и высоте вытяжного «теплого» канала.
