Курсовая работа (т): Отопление и вентиляция кинотеатра

Отопление и вентиляция кинотеатра

1.       Исходные данные

Данный проект выполнен в соответствии с требованиями СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Район строительства город Смоленск. Возводимое здание - Кинотеатр на 300 мест. Здание кинотеатра одноэтажное, стены и перегородки кирпичные, высота помещений от уровня пола до потолка 6,4 м. Здание располагается в осях 1-4 А-Г

Для данного объекта запроектирована приточно-вытяжная, общеобменная система вентиляции, с механическим и естественным побуждением.

В качестве теплоносителя для калориферов используется вода, температура воды t=130-70 0С.

2. Расчетные параметры воздуха

Согласно СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» заданные параметры микроклимата и чистоту воздуха в помещениях общественных зданий следует обеспечивать в пределах расчетных параметров наружного воздуха для соответствующих районов строительства по СНиП 23-01-99* «Строительная климатология». Для систем вентиляции расчетные параметры наружного воздуха для теплого периода года принимаются по параметру А, а для холодного периода года по параметру Б.

Для города Смоленск расчетные параметры наружного воздуха приведены в таблице 1.

Таблица 1

Параметры внутреннего воздуха принимаются по СНиП 31-06-2009 «Общественные здания и сооружения». Значения параметров сведены в таблицу 2.

Таблица 2

3. Выбор конструктивного решения

Проект "Отопление и вентиляция жилого дома" в г.Вологда выполнен на основании задания и в соответствии с действующей нормативной литературой:

СНиП 41-01-2003* Отопление, вентиляция, кондиционирование.

СНиП 23-01-99 Строительная климатология.

Параметры наружного воздуха приняты для г.Вологда -температура наружного воздуха наиболее холодной пятидневки обеспеченность 0,92 tн = -26 C°

средняя температура отопительного периода t = -2,4 C°

продолжительность отопительного периода 215 суток.

В кинотеатре проектируется приточно-вытяжные общеобменные системы вентиляции с механическим и естественным побуждением.

Подача воздуха в помещения кинотеатра осуществляется приточной системой вентиляции П1 (работающей по прямоточной схеме).

В зрительном зале удаление воздуха осуществляется системой В1 с помощью крышного вентилятора марки DVS730 . Удаление воздуха из помещений кружковых и артистичекских осуществленно при помощи системы В2, установлен крышный вентилятор DVS310EV. Для компенсации дисбаланса в коридоре запроектирована система В3 установлен крышный вентилятор DVS355E4.

Для удаления воздуха из других помещений применяется вытяжная система вентиляции с естественным побуждением. Воздуховоды систем вентиляции запроектированы круглого сечения из листовой оцинкованной стали, толщиной 0,5, 0,7 , 0,9 мм, в зависимости от диаметра воздуховода.

Для внутренних приточных отверстий применяются регулируемые решетки типа РР5, Р150, Р200. Для внутренних вытяжных отверстий используются решетки типа Р200, Р150.

Для снижения шума венткамера проектируется в помещении не имеющей общей стены с зрительным залом. При этом применяют применение звукопоглощающей облицовки в венткамере, виброизоляция вентагрегатов с помощью пружинных амортизаторов и использование конструкций повышенной звукоизоляции для внутренних ограждений венткамеры.

Для очистки приточного воздуха использованы фильтры ФяВБ, имеющие эффективность очистки 80%, из перфорированная сетка винипласта массой 4,2 кг.

В венткамере для исключения обхода воздуха вокруг фильтров и другие элементов системы установлены герметичные двери

Крепление воздуховодов в местах прохода около стен, осуществляется на крепежные кронштейны с прорезиненным хомутом, в местах прокладки под потолком крепление производиться при помощи подвесных растяжек.

Для предотвращения попадания атмосферных осадков через воздуховоды естественной вентиляции установлены зонты в соответствии с диаметрами воздуховодов.

Для снижения шума от вент агрегата установленного в приточной камере, вентилятор монтируется на вибраизоляторах, и на вибро подставку.

В местах возможного образования конденсата на стенках воздуховода, воздуховоды утепляются мин.ватой и покрываются алюминиевой фольгой

4. Расчет воздухообмена

.1 Расчет объемов воздуха по кратностям

Кратность воздухообмена для помещений устанавливается по СНиП 2.08.02-89* «Общественные здания и сооружения»

Объемы воздуха определяются по формуле:

де: L - расход воздуха, м3/ч

k - кратность воздухообмена, 1/ч

V - объем помещения, м3

Расчет производится для каждого помещения отдельно. Результаты расчета сведены в таблицу 3.

Таблица 3.

Σп=3404 Σв= 1467

устанавливаем вытяжной вентилятор в коридор производительностью 1700 м3/час. Σп=12070 Σв= 12983 Невязка составляет 3%

.2 Расчет воздухообмена основного помещения

. Расчетные параметры наружного воздуха:

ТПГ: tн =25 0С Iн = 58 кДж/кг

ХПГ: tн = -260С Iн = -25,6 кДж/кг

. Расчетные параметры внутреннего воздуха:

ТПГ: tн = 28.8 0С

ХПГ: tн = 180С

. Определяются теплопотери и теплопоступления:

а) теплопоступления от солнечной радиации:

где Fпокр - площадь покрытия, м2

qпокр - тепловой поток через 1 м2 покрытия, Вт/м2

 Вт

б) теплопоступления от людей:

где n - количество человек

q1 - теплопоступления от одного человека, Вт

ТПГ:  Вт

ХПГ:  Вт

в) теплопоступления от освещения:

 Вт

где F - площадь пола помещения, м2

Е - общая освещенность помещения, Люкс. Е=75-для кинотеатров.

qосв - удельные тепловыделения от источников искусственного освещения, Вт/(м2*Лк)

hосв - доля теплоты поступающей в помещение

г) общие теплопоступления:

ТПГ:  Вт

ХПГ:  Вт

д) Теплопотери через ограждения:

ХПГ : Вт

где q0 - удельная тепловая характеристика здания, Вт/(м3*0С)

V - объем помещения, м3

Dt - разность температур на отопление и вентиляцию, 0С

kt - поправочный коэффициент на расчетную температуру наружного воздуха, определяется по табл. в зависимости от tн.

. Определение влагопоступлений:

ТПГ:  кг/ч

где W1 - влаговыделения от одного человека, кг/ч

n - количество человек

ХПГ:  кг/ч

) рассчитываются поступления СО2:

 л/ч

где qCO2 - поступления СО2 от одного человека, л/ч

Результаты сводятся в Таблицу :

) определяем угловые коэффициенты:

ТПГ:  кДж/кг

ХПГ:  кДж/кг

) Определяем температуру удаляемого воздуха:

ТПГ:

ХПГ:

где tв -температура внутреннего воздуха, 0С

grad t - рост температуры по высоте помещения

Н - высота помещения, м

hоб - высота обслуживаемой зоны, м

) Расчет воздухообмена для ТПГ по I-d диаграмме

На I-d диаграмме находим точку Н по температуре наружного воздуха tH

и энтальпии наружного воздуха JH для ТПГ. От точки Н проводим линию с угловым коэффициентом eтпг, далее находим точку пересечения этой линии с изотермой

tH=31.05 0С, эту точку обозначаем У. Снимаем с I-d диаграммы значения энтальпии и влагосодержания точек Н и У.

JПР=58 кДж/кг dПР=12,8 г/кг сух. воз

JУД=68 кДж/кг dУД= 14,5 г/кг сух. воз

 кг/ч

где Iуд, Iпр - удельная энтальпия соответственно удаляемого и приточного воздуха, кДж/кг

 кг/ч

где dуд, dпр - влагосодержание соответственно в удаляемого и в приточного воздуха, г/кг

 м3/ч

где Суд, Спр - концентрация СО2 соответственно в удаляемом и в приточном воздухе, л/м3

 м3/ч - объемный расход по санитарно-гигиеническим нормам.

где L1 - удаляемый расход воздуха на одного человека по санитарно-гигиеническим нормам, м3/ч

В качестве расчетного принимаем максимальное значение:

м3/ч

 м3/ч

Плотность приточного воздуха  кг/м3

Плотность удаляемого воздуха  кг/м3

 м3/ч

 м3/ч

) расчет воздухообмена для ХПГ:

для ХПГ в качестве расчетного массового расхода выбираем наибольший расход воздуха по ТПГ. GХПГ=10227

WХПГ- влагопоступление в кинозал для ХПГ

 гр/кг

5. Подбор воздухораспределительных устройств

В общественных зданиях приточные и вытяжные отверстия оформляются жалюзийными решетками. Используются приточные решетки типа РР и вытяжные вентиляционные решетки типа Р.

Площадь живого сечения жалюзийных решеток определяется по формуле:

 м2

где L - расход воздуха, м3/ч

Vор = 2¸6 м/с - ориентировочная скорость воздуха в сечении решетки.

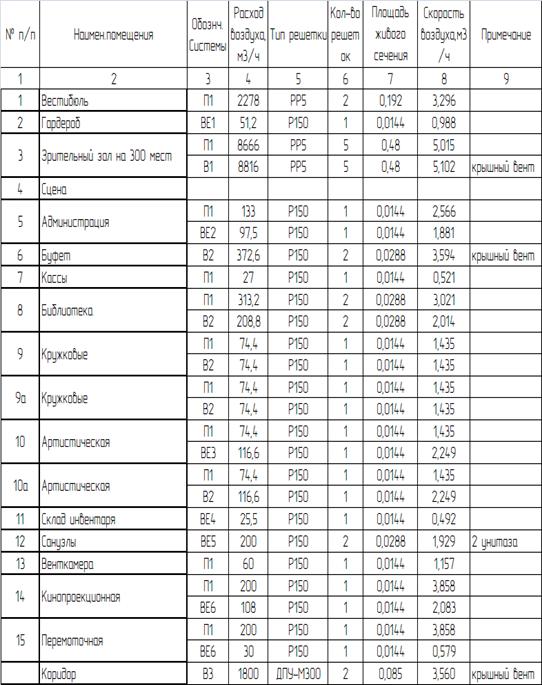

Результаты расчетов сведены в таблицу.

6. Аэродинамический расчет систем вентиляции

.1 Аэродинамический расчет приточной системы вентиляции

Последовательность расчета:

) Выбирается основная магистраль, как наиболее нагруженная и протяженная ветвь.

) Нумеруем участки магистрали. Участки основной магистрали нумеруют, начиная с наиболее удаленного, затем проставляют номера участков ответвлений.

) Определяется ориентировочная площадь поперечных сечений воздуховода:

, (м2)

где L расчетный расход на участке, м3/ч

Vор ориентировочная скорость движения воздуха, м/с

) Определяется расчетная скорость движения воздуха:

, (м/с)

где fф площадь сечения принятого стандартного воздуховода, м2

) Определяются потери давления на трения по длине:

, (Па)

где R=f(d ; V)

R удельные потери давления на трение. Определяются по таблицам в зависимости от диаметра воздуховода и скорости движения воздуха, Па

l длина участка, м

β коэффициент учитывающий шероховатость поверхности

где kэ абсолютная шероховатость

) Определяются потери давления в местных сопротивлениях:

, (Па)

 динамическое давление, Па

 - сумма коэффициентов местных сопротивлений

) Определяются потери давления на расчетном участке:

, (Па)

) Определяются потери давления в системе:

, (Па)

где  потери давления в вентиляционном оборудовании, Па

) Производится увязка ответвлений. Потери давления в ответвлении определяются:

, (Па)

Невязка потерь давления не должна превышать 10%.

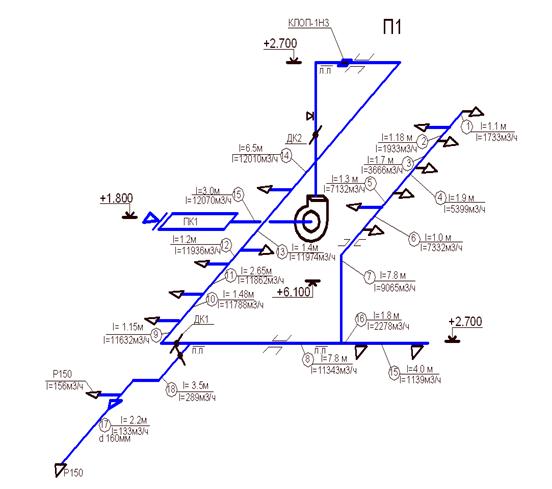

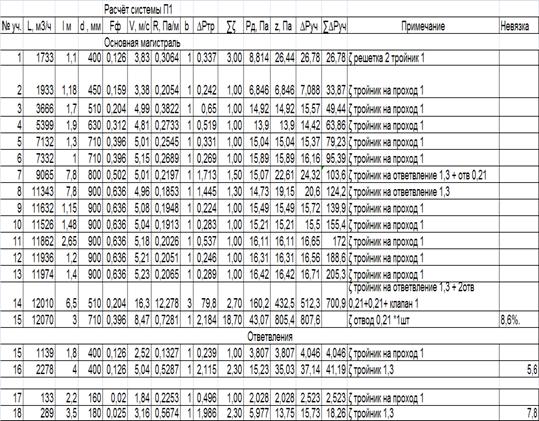

Результаты аэродинамического расчета и расчетные схемы систем приводятся в табл. 6.1.

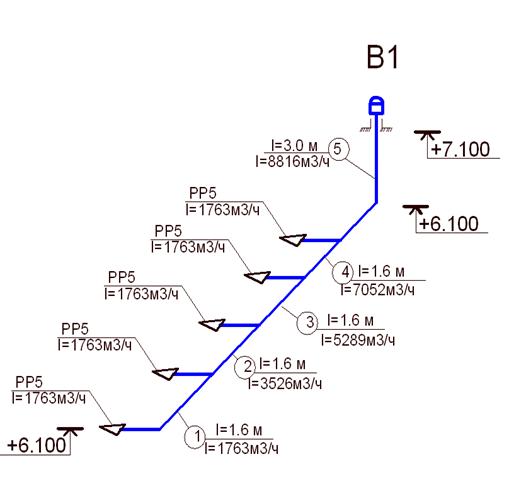

Расчёт В1
