Материал: Пособие с Алгоритмами

2. Алгоритмы численных методов

   1. Алгоритмы методов решения нелинейных уравнений

      1. Метод половинного деления

Решение нелинейного уравнения методом половинного деления с использованием процедуры, схема алгоритма которой представлена на рис. 2.1-1, требует дополнения процедуры-функции f(x), в которой вычисляется левая часть уравнения. Корень уравнения f(x)=0 должен быть предварительно отделен на отрезке [a;b].

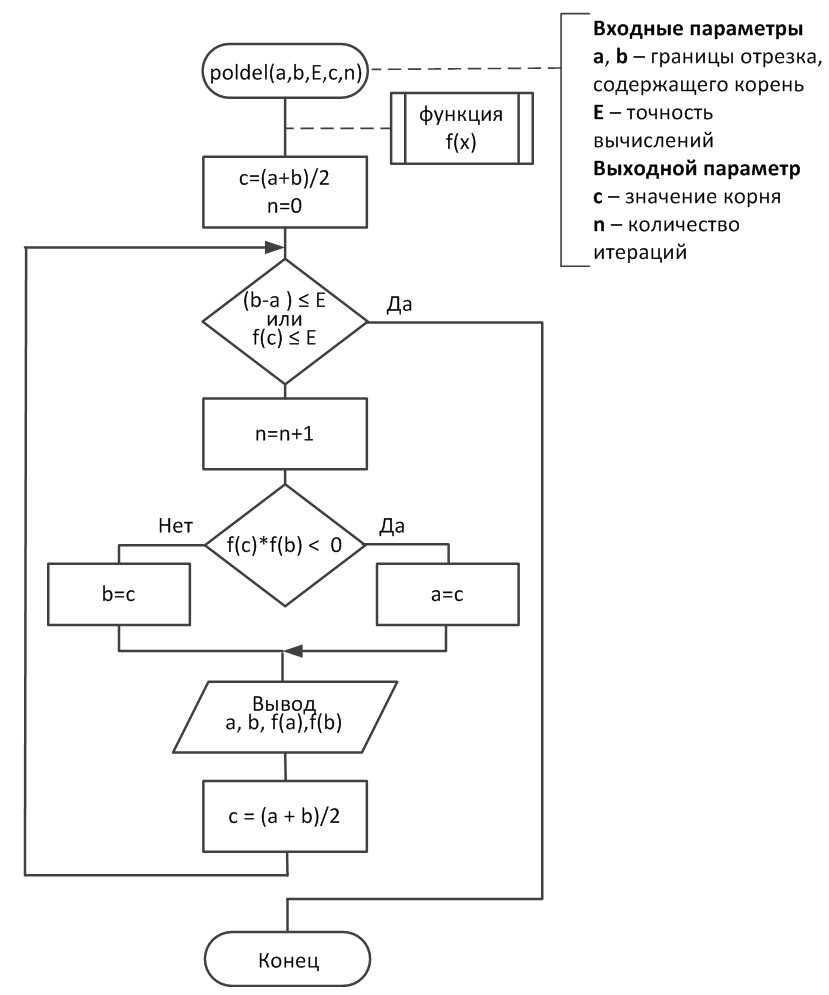

Рис. 2.1-1. Алгоритм метода половинного деления

Суть метода половинного деления [3]заключается в получении последовательности вложенных друг в друга отрезков [a₁;b₁], [a₂;b₂], …,[a_i;b_i],…, [a_n;b_n], таких что f(a_i).f(b_i) <0, где i=1,2,…,n. При этом длина каждого последующего отрезка вдвое меньше длины предыдущего. Тогда последовательное сужение отрезка вокруг неизвестного значения корня ξнанекотором шаге nобеспечивает выполнение неравенства |b_n - a_n|<e, которое и является условием выхода из цикла.Очевидно, что с точностью любое может быть принято за приближенное значение корня. Обычно выбирают середину отрезка

2. Метод итераций

Алгоритм процедуры, реализующей решение нелинейного уравнения методом итераций, представлен на рис. 2.1-2. Его использование требует дополнения двух процедур-функций: fi(x)–итерирующая функция и f(x)– левая часть исходного уравнения.

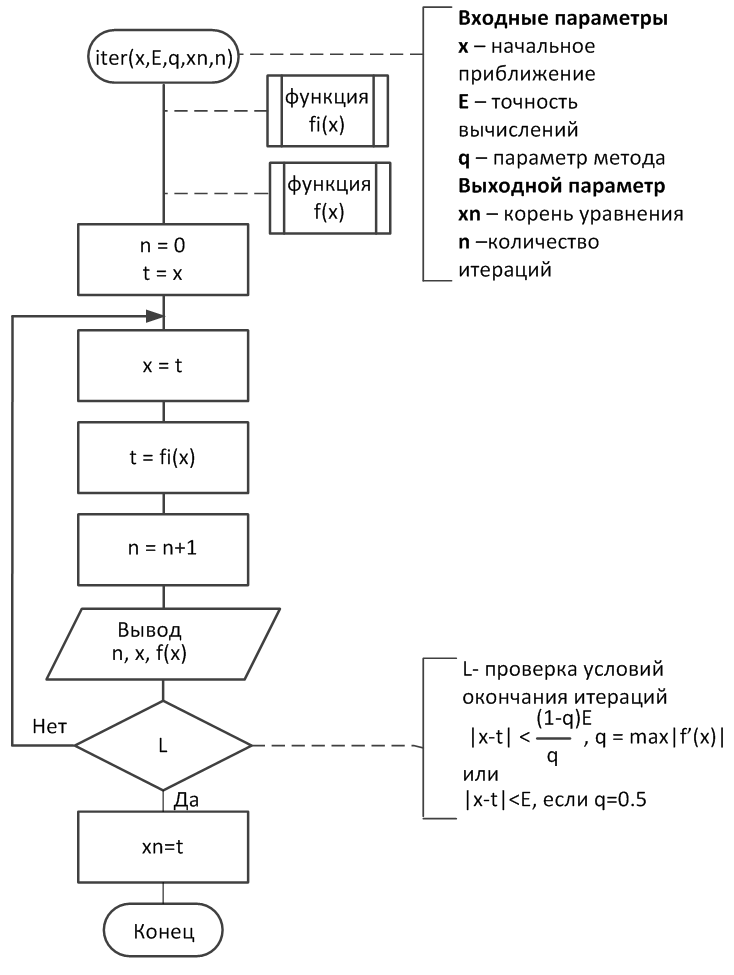

Рис.2.1-3. Алгоритм метода итераций

Метод итераций предполагает замену уравнения f(x)=0 равносильным уравнением x=j(x) [3].Функция j(x) называется итерирующей функцией. Если корень уравнения отделен на отрезке [a;b], то исходя из начального приближения x₀Î[a;b], получают последовательность приближений к корню:

x₁ = j(x₀), x₂ = j(x₁), …, x_n= j(x_n-1).

Условие сходимости метода итераций определяется теоремой:

Если все члены последовательности x_n=j(x_n-1)Î [a;b]и существует такое q (0<q<1), что для всех хÎ [a; b] выполняется условие |j’(x)| = q<1,то эта последовательность является сходящейся, а процесс итерации сходится к корню уравнения независимо от выбора начального приближения.

3. Метод Ньютона

Алгоритм процедуры, реализующей решение нелинейного уравнения методом Ньютона, представлен на рис. 2.1-3. Корень нелинейного уравнения должен быть отделен на отрезке [a;b], причем первая и вторая производные ( и ) непрерывны и знакопостоянны при хÎ [a;b].

Использование алгоритма требует двух процедур-функций: f(x)–левая часть исходного уравнения и f1(x)– производная от f(x).

Все последующие приближения к корню получаются с использованием итерационной формулы [3]

где i = 0, 1, …n-1.

В качестве начального приближения к корню выбирают точку х₀Î[a;b], где .

Процесс вычислений прекращается, если

,

где ε - заданная точность;

- наименьшее значение при

- наибольшее значение при

Для оценки полгрешности также используются следующих выражений:

Рис.2.1-3. Алгоритм метода Ньютона

4. Метод хорд

Схема алгоритма процедуры, реализующей метод хорд, представленная на рис. 2.1.4.-1, требует дополнения процедуры-функции f(x), в которой вычисляется левая часть уравнения.

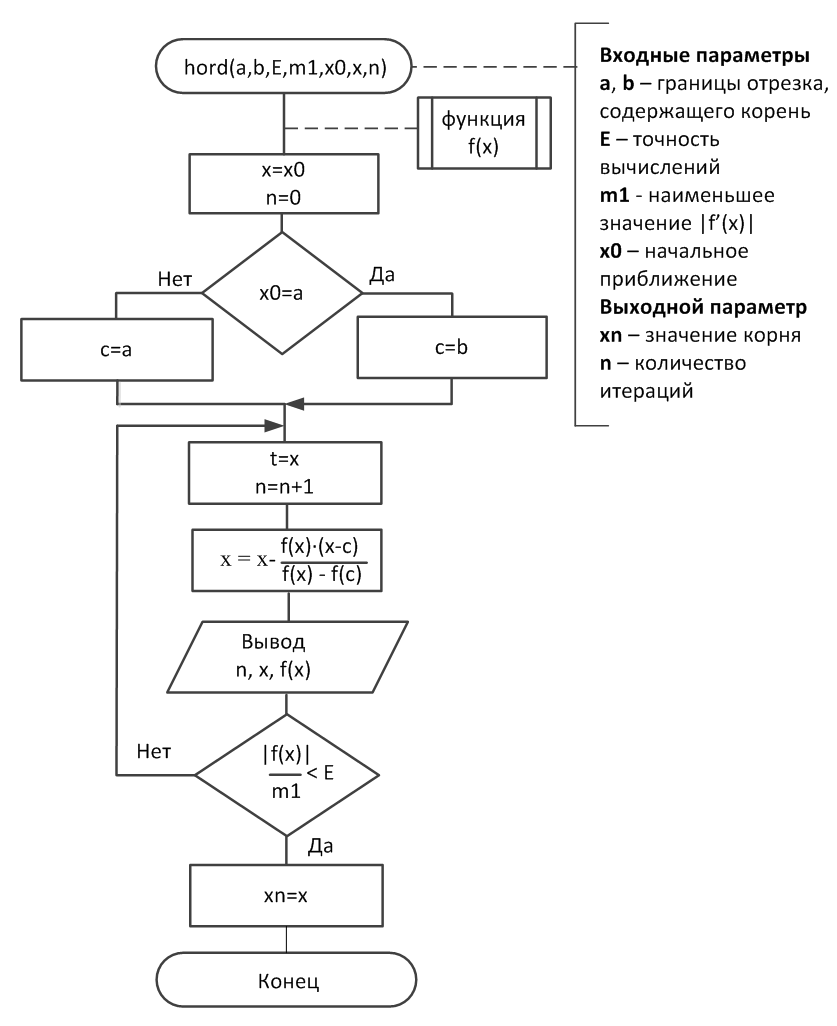

Рис.2.1-4. Алгоритм метода хорд

Корень нелинейного уравнения должен быть отделен на отрезке [a;b], причем первая и вторая производные ( и ) непрерывны и знакопостоянны при хÎ [a;b].

Рекурентная формула метода хорд [3]:

где - неподвижная точка.

Неподвижен тот конец отрезка [a;b], для которого знак функции f(x) совпадает со знаком ее второй производной. Тогда второй конец отрезка можно принять за начальное приближение к корню, то есть точку х₀.

Оценка погрешности метода хорд можно определить одним из выражениями:

где m₁и M₁ – соответственно, наименьшее и наибольшее значения при .

В случае, если M₁<2m₁, то для оценки погрешности метода может быть использована формула

| x_n-x_n-1|£e.

2. Алгоритмы методов интерполяции функции

   1. Метод Лагранжа

Схемы алгоритмов, используемые при вычислении значения функции по формуле Лагранжа, представлены на рис.2.2-1 и 2.2-2.

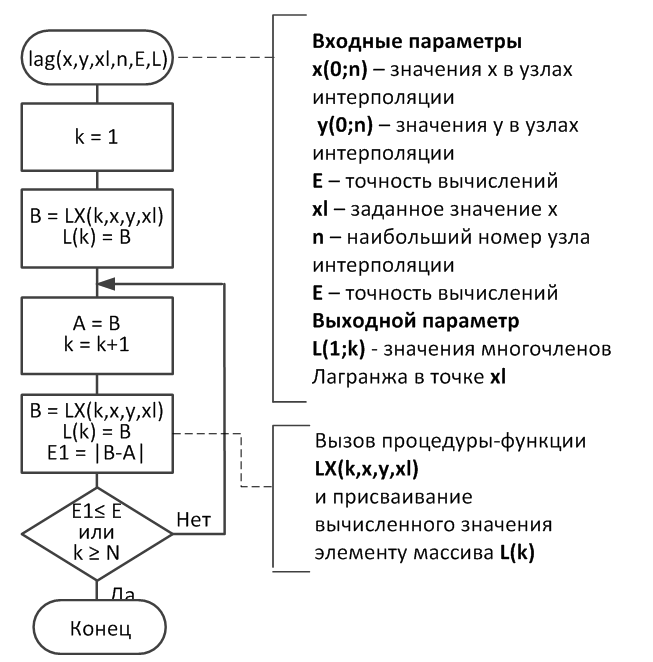

Рис.2.2-1. Алгоритм интерполяции функции с заданной точностью

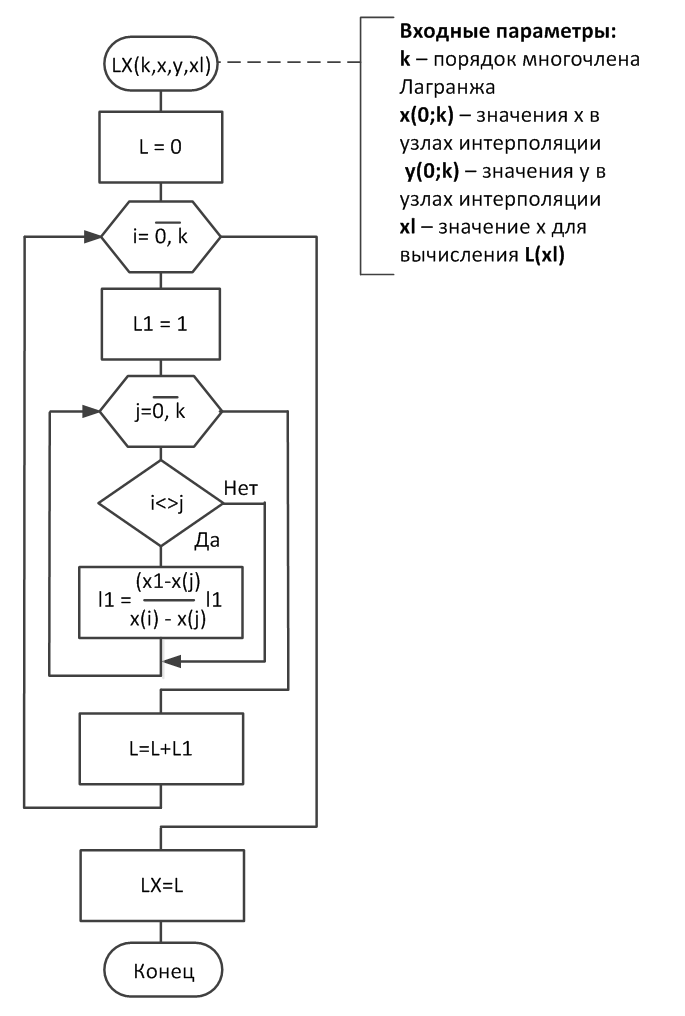

Рис.2.2-2. Алгоритм интерполяции функции

с заданным количеством узлов

При интерполяции по методу Лагранжа функция f(x) может быть задана в (n+1)узлах, произвольно расположенных на отрезке [a;b]: y₀ = f(x₀), y₁ = f(x₁), … y_n = f(x_n).

Общий вид интерполяционной формулы[3]

Поскольку точность интерполяции функции зависит от количества используемых узлов, то оценку погрешности интерполяции в точке принято проводить по следующей формуле:

где m– число узлов, используемое в формуле.

В этом случае, для того чтобы добиться заданной точности, при решении задачи интерполяции нужно использовать две процедуры (рис. 2.2-1 и 2.2-2). Если функция интерполируется при заданном количестве узлов, используется только процедура, представленная на рис. 2.2-2.

Для того чтобы уменьшить погрешность интерполяции, используется прием перенумерации узлов исходной таблицы [3].

2. Первая интерполяционная формула Ньютона

Первая интерполяционная формула Ньютона используется, если требуется найти значение функцииy=f(x), заданной в равноотстоящих узлах так, что = x₀ +ih, где h – шаг интерполяции, а i = 0, 1, …, n, в точке, расположенной в начале таблицы.

Формула имеет следующий вид [3]:

Здесь Δy₀, Δ²y₀, …Δⁿy₀ – соответствующие конечные разности.

Если интерполируемая функция задана таблично, то оценку погрешности интерполяции можно произвести по формуле:

Схема алгоритма интерполяции в точкепо первой формуле Ньютона приведена на рис. 2.2-3. При необходимости получения значений интерполяционного полинома при разном количестве узлов, в процедуре рекомендуется вставить промежуточную печать.

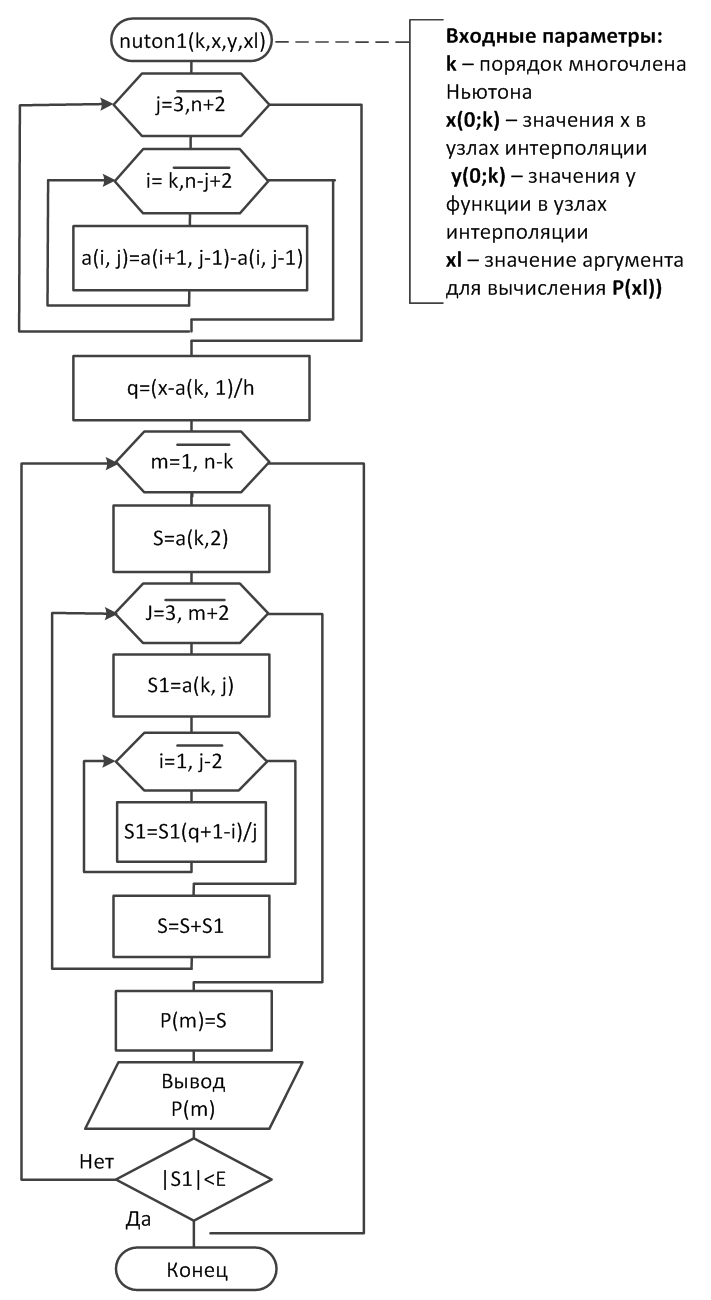

Рис. 2.2-3. Алгоритм интерполяции в точке по 1-й формуле Ньютона

3. Вторая интерполяционная формула Ньютона

Вторая интерполяционная формула Ньютона используется, если требуется найти значение функции y=f(x), заданной в равноотстоящих узлах так, что = x0 +ih, где h – шаг интерполяции, а i = 0, 1, …, n, в точке, расположенной в конце таблицы.

Формула имеет следующий вид [3]:

Здесь Δy_n-1, Δ²y_n-2, … Δⁿy₀ – соответствующие конечные разности.

Если интерполируемая функция задана таблично, то оценку погрешности интерполяции можно произвести по формуле:

Схема алгоритма интерполяции в точке с заданной степенью точности по второй формуле Ньютона приведена на рис. 2.2-4. Здесь точность интерполяции достигается путем добавления узлов. Если исчерпаны все узлы заданной таблицы, а точность не достигнута, то за результат принимается значение интерполяционного многочлена при максимальном количестве узлов. В качестве выходного параметра выступает массив значений полинома в точке хх, где индекс массива – текущая степень интерполяционного полинома.

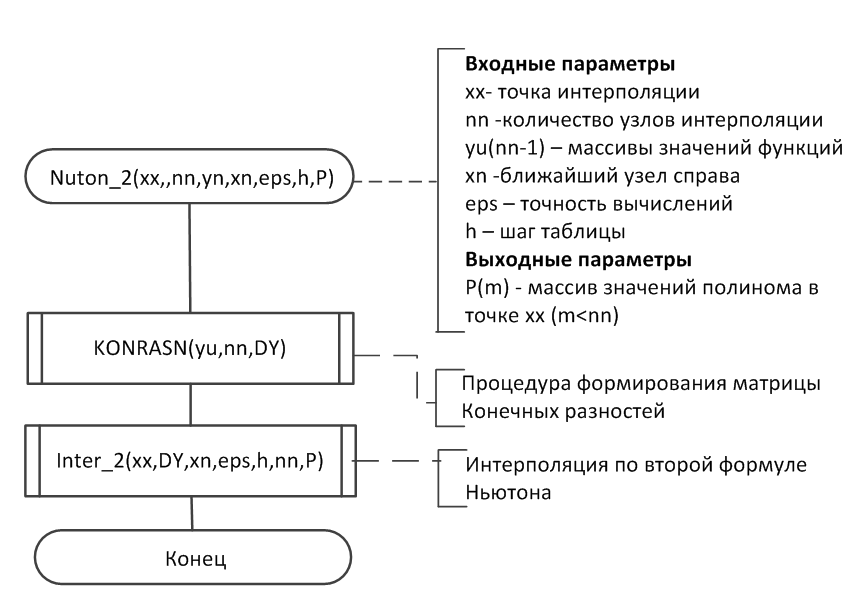

Рис. 2.2-4.Алгоритм интерполяции в точке по 2-й формуле Ньютона

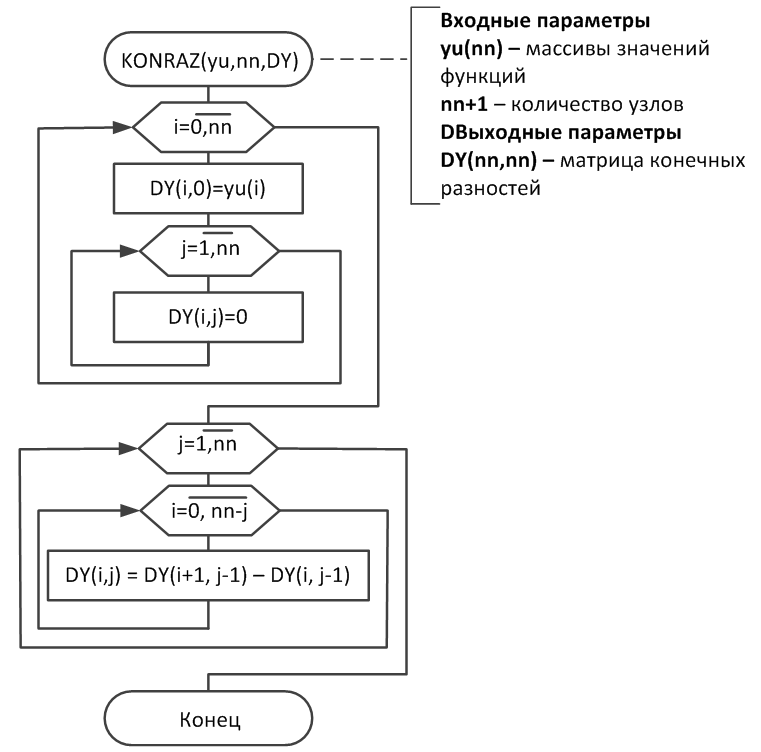

Рис. 2.2-5. Заполнение матрицы конечных разностей

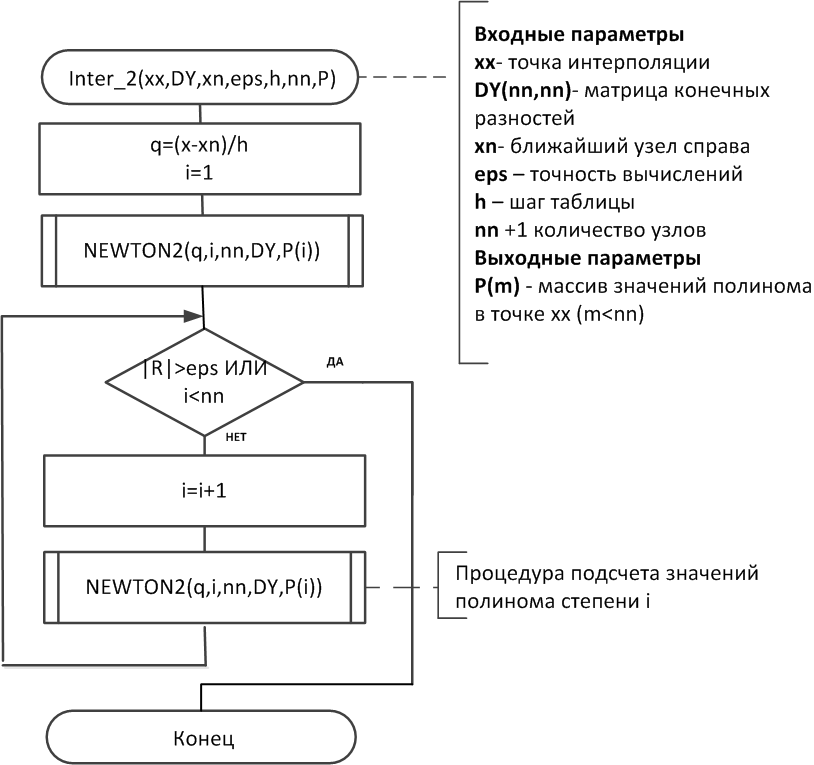

Рис. 2.2-6. Вычисление значения полинома степени iв точке хх

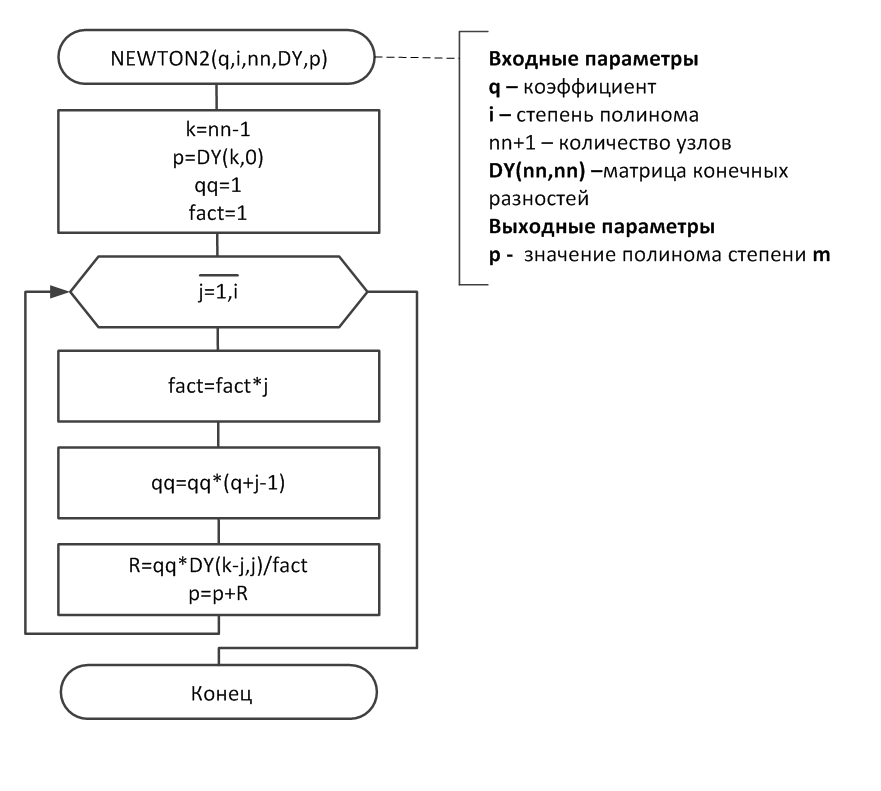

Рис. 2.2-7. Вычисление значения полинома степени m
