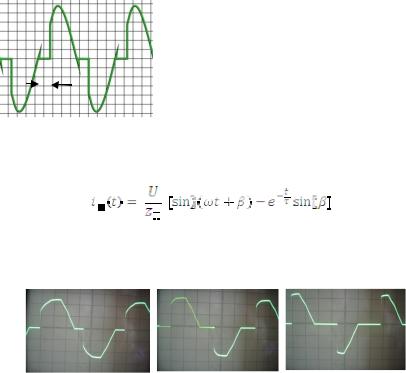

На рис.3 показана кривая











напряжения

на

пусковой

фазе











электродвигателя,

полученная

путем











математического

моделирования







β



процесса.

При

моделировании











установлено, что фазовый сдвиг кривой





















напряжения



может

плавно

Рис.3. Расчетное

регулироваться

в

широких пределах.

напряжение на

Ток, протекающий в пусковой обмотке

пусковой обмотке

под действием такого напряжения,











удовлетворяет уравнению



,

где: τ - постоянная времени цепи, β– угол управления тиристором. На рис.4. показаны экспериментально определенные на физической модели кривые напряжения на пусковой обмотке в

зависимости от угла управления тиристором.

Рис. 4. Напряжение на пусковой обмотке в зависимости отβ.

Несомненным достоинством рассмотренного способа запуска асинхронного двигателя от однофазной сети является постоянство фазы тока в пусковой обмотке при изменении нагрузки на валу. С другой стороны – уменьшение действующего значения напряжения на пусковой обмотке потребует уточнения её обмоточных данных.

Литература Соломахин Д.А. и др. Использование тиристора для пуска

асинхронного электродвигателя от однофазной сети//НПВ «ЭНЕРГИЯ – XXI век» №1-2(55-56) г. Воронеж: 2005г.

Воронежский государственный технический университет

6

УДК 621.316.544.1

А. В. Михайлусов, В. И. Захватов

МИКРОПРОЦЕССОРНЫЕ СРЕДСТВА ПОВЫШЕНИЯ ДИНАМИЧЕСКОЙ ТОЧНОСТИ ПРИБОРНЫХ ЭЛЕКТРОМЕХАНИЧЕСКИХ СИСТЕМ

Представлены разработанные программно-аппаратные средства для решения задач автоматического управления электроприводами

Развитие микропроцессорной техники открывает новые возможности в создании средств автоматизации, цифровых систем и устройств обработки данных и управления. Микроконтроллеры все чаще используются взамен специализированных интегральных схем для управления электроприводами. Они содержат все необходимые функции и в большинстве случаев обеспечивают более высокую гибкость и меньшую стоимость. Поскольку AVR flash-микроконтроллеры доступны в различных версиях (в 8...100выводных корпусах), то они прекрасно подходят в различных приложениях, начиная от управления вентиляторами ПК до сложных систем управления электроприводами. Flash - память позволяет использовать один и тот же контроллер для решения различных задач, достаточно просто выполнять корректировку и обновление программного обеспечения в процессе настройки и эксплуатации.

В настоящее время классические микроконтроллеры постепенно уступают место микрокомпьютерам, так как последние обладают гораздо большими ресурсами и имеют сопоставимую стоимость. Одним из первых таких компьютеров стал Raspberry Pi. Первоначально он разрабатывался в качестве бюджетной системы для обучения информатике, но затем получил распространение за счет своих широких возможностей, малого энергопотребления и доступной цены. Тем не менее наличие закрытого кода ARMмикроконтроллеров создает трудности в использовании Raspberry Pi системах управления реального времени без операционной системы. В связи с этим авторы для своей разработки аппаратнопрограммного комплекса отдали предпочтение испытанному семейству AVR, для которого имеется подробная техническая документация.

7

Условно разработанный комплекс может быть разделен на блоки аппаратного и программного обеспечения.

Аппаратная часть представлена авторскими разработками:

-платой цифрового регулятора на базе AVR ATmega16;

-модулем цифро-аналогового преобразователя;

-платой усилителя мощности и усилителя-формирователя сигналов частотного датчика обратной связи.

В качестве преобразователя интерфейса RS232 – USB, посредством которого происходит передача данных от контроллера

вперсональный компьютер, применялось стандартное устройство. Программная часть содержит:

-среду разработки программ для микроконтроллеров AVR

Studio;

-модуль цифрового регулирования, позволяющий оценить работу различных алгоритмов цифрового управления и их эффективность;

-модуль накопления и визуализации данных о мгновенных значениях погрешностей управления и вывода их в виде осциллограмм на монитор ПК.

Возможности созданного комплекса программно-аппаратных средств цифрового управления, накопления и обработки данных были протестированы в системе автоматического управления электроприводом. В качестве объекта управления использовался микроэлектродвигатель постоянного тока серии ДПР с частотным датчиком скорости. В режиме натурных испытаний проверялись различные алгоритмы цифрового управления с целью их сопоставления с математическими моделями, которые сами по себе еще не могут гарантировать работоспособность систем. За счет

внутрисхемного программирования контроллеров процесс корректировки алгоритмов занимает минимальное время (не более 1 минуты).Полученные результаты экспериментов по стабилизации мгновенных значений угловой скорости электропривода полностью подтвердили потенциальные возможности комплекса. Достаточная универсальность и модульность структуры наряду с низкой себестоимостью позволяют рекомендовать его для применения и в других встраиваемых приложениях в качестве управляющего либо информационно-измерительного средства.

Воронежский государственный технический университет

8

УДК 621.313

А. И. Мартынов, Т. А. Бурковская

ПРОГРАММНЫЙ МОДУЛЬ СИНТЕЗА И АНАЛИЗА ВАРИАНТОВ АКТИВНОЙ ЧАСТИ ДВИГАТЕЛЯ ПОСТОЯННОГОТОКА

Рассматривается программный модуль синтеза и анализа вариантов активной части двигателя постоянного тока и описываются устройство и функционал данного модуля

Понятие "синтез" объекта в широком смысле слова близко по содержанию к понятию "проектирование". Разница заключается в том, что проектирование означает весь процесс разработки объекта, а синтез характеризует часть этого процесса, когда создается вариант, не обязательно окончательный, то есть синтез, как задача, может выполняться при проектировании много раз, перемежаясь с решением задач анализа. Анализ объектов проектирования – изучение их свойств, при анализе не создаются новые объекты, а исследуются заданные.

Программный модуль синтеза и анализа вариантов активной части двигателя постоянного тока предназначен для учебного расчетного проектирования электрических двигателей постоянного тока. При этом ставится задача научить пользователя проектированию двигателей постоянного тока в диалоговом режиме и, используя программный модуль как тренажер, дать более глубокое понимание функциональных зависимостей и взаимного влияния параметров двигателя на выходные характеристики. Программный модуль ориентирован на синтез и анализ вариантов активной части машины при следующих данных

технического задания:





номинальная мощность



5,5 – 55 кВт;

номинальное напряжение



110, 220, 440 В;

номинальная частота вращения



1000, 1500, 2200, 3000

об/мин;





исполнение по степени защиты



IP22; IP44;

исполнение по способу охлаждения

IC01;

возбуждение

параллельное, смешанное;

класс нагревостойкости изоляции



B, F;

высота оси вращения

160, 180, 200, 225, 250 мм.

9





Проектирование ведется в режиме диалога с выполнением обучающих функций. Возможно использование программного модуля для целей промышленного проектирования для предварительных проработок.

Для реализации программного модуля использован стандартный пакет С++ Builder 6. Пользовательский интерфейс имеет понятный язык общения с проектировщиком в режиме диалога. Приложение позволяет менять заданные параметры для работы системы, что дает возможность пользователю устанавливать собственные необходимые значения. Состав разработанного приложения описан в таблице.

Состав приложения

Наименование

Обозначение



Примечание















Связывает

все

файлы,

Project1.bpr

Файл проекта



из

которых

состоит











приложение







Файл программно-

Содержит

управляю-

Project1.cpp

го модуля главной

щие процедуры и про-



формы







цедуры ввода – вывода.



Файл

модуля,

в

Содержит

функции,



котором находится

реализовывающие

ма-

ProjectUnit1.cpp

математическое



тематическую

состав-



описание





ляющую программы













Файл

модуля

со-

В данной части описа-

ProjectUnit2.cpp

держащий

данные

ны

основные

связи и

основной

формы

структуры

взаимодей-





приложения





ствия









Файл

модуля

со-

В данной части описа-



держащий

данные

ны

вспомогательные

ProjectUnit3.cpp

дополнительной





связи и

данные

для



формы

приложе-



расчётов параметров



ния

















В первой части кода первого модуля описываются процессы заполнения всех таблиц и меток, которые содержат постоянные значения. Эти данные служат в качестве подсказок в процессе вычислений. Также происходит процесс объявления и заполнения
