Дипломная (вкр): Проектирование жилого дома на 22 квартиры в г. Вологда, страницы 6-10

Отопление - от городской тепловой станции - система отопления водяная с параметрами теплоносителя 95-70 ⁰с, однотрубная с верхней разводкой. Подающая сеть отопления прокладывается по мансардному помещению, обратная - над полом подвала.

Теплоотдача отопительных приборов регулируется кранами двойной регулировки, установленных на подводках к радиаторам. Выпуск воздуха из системы предусмотрен через воздухосборники 350 мм.

Вентиляция помещений кухни, санузлов естественно-вытяжная. Удаление воздуха через вентканалы в кирпичных стенах.

Газоснабжение - от внешних сетей к кухонным плитам.

Электроснабжение - от внешних сетей напряжением 220В.

Устройство связи - радио телетрансляция, телефонизация.

Для защиты помещений подвала от затопления грунтовыми водами проектом предусмотрен пристенный дренаж вокруг здания. Дренажные трубы прокладываются из асбестоцементных труб Ø 150 мм по ГОСТ 18-39-80^* с укладкой ниже пола подвала. В трубах сверлятся отверстия для приема вод Ø 10 мм из расчета 25 отверстий на 1 п.м. трубы. Вокруг дренажа устраивается 3-х слойная обсыпка из песка и гравия. Выпуск дренажа осуществляется в существующую дождевую канализацию.

.5 Наружная и внутренняя отделка

Стены фасада выполнены из облицовочного пустотелого лицевого кирпича КНАУФ «стандарт» ГОСТ 7484-78, DIN 105 марки 150

Стены цоколя выравниваются улучшенной штукатуркой, затем окрашиваются водоэмульсионными красками.

В жилых комнатах и прихожих стены выравниваются улучшенной штукатуркой. Потолок окрашен известковым раствором. Стены и перегородки оклеены обоями на высоту этажа.

Санузлы, кухни, выравниваются улучшенной штукатуркой. Потолок и стены окрашены известковым раствором. Низ стен и перегородок облицовывают керамической плиткой.

.6 Теплотехнический расчет

Наружные ограждающие стены существующего здания выполнены из красного кирпича с толщиной стены 380 мм, облицованного снаружи силикатным кирпичом 120 мм, а с внутренней стороны выполнена штукатурка.

Сопротивление теплопередачи такой конструкции не удовлетворяет требованиям СНиП «Строительная теплотехника», следовательно, требует устройства дополнительной теплоизоляции. Утепление осуществляется между лицевым и внутренним слоями.

Теплотехнический расчет наружной стены

Исходные данные:

Тип работ: новое строительство;

Время строительства: с 1 мая 2016г.;

Тип здания: Жилое;

Тип конструкции:

Наружная стена с воздушной прослойкой, вентилируемой наружным воздухом;

Температура внутреннего воздуха: 21,0 °C;

Место проектирования: Российская Федерация, г.Вологда

Средняя температура наиболее холодной пятидневки, обеспеченностью 0.92: -32,0 °C

Средняя температура отопительного периода -4,1 °C

Продолжительность отопительного периода 231 сут.

Градусо-сутки отопительного периода 5798,10 °C*сут.

Данные по слоям:

Слой №1-кирпичная кладка:

расчетный коэффициент теплопроводности 0,810:

толщина слоя: 120 мм

Слой №2-утеплитель пенополистирол:

(РАСЧЕТНЫЙ СЛОЙ)

расчетный коэффициент теплопроводности 0,039:

толщина слоя: 120 мм

Слой №3-кирпичная кладка:

расчетный коэффициент теплопроводности 0,810:

толщина слоя: 380 мм

Слой №4-штукатурка:

расчетный коэффициент теплопроводности 0,870:

толщина слоя: 20 мм

Расчетное сопротивление конструкции (Ro): 3,009 м2*°C/Bт

Требуемое сопротивление исходя из санитарно-гигиенических условий (Ro_тр): 1,354 м2*°C/Bт

Требуемое сопротивление исходя из условий энергосбережения (Ro_тр): 3,009 м2*°C/Bт

В соответствии с приведенными теплотехническими расчетами принимаем толщину утеплителя 120мм.

Пенополистирол - плиты из пенополистирола марки П-20Г ТУ 5763-002-00287697-97, толщиной 100мм.

Применение: в различных областях строительства, для теплоизоляции стен, перекрытий, подвалов, кровель, холодильников, резервуаров. Материал экологически безопасен. Материал плит относится к группе самозатухающих. Размеры плит длина 2000 мм, ширина 1000 мм, толщина 20-500 мм.

Теплопроводность 0,039 Вт/мК при 25⁰ С.

2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ

.1 Расчет и конструирование ленточных фундаментов по двум сечениям

Строительная площадка сложена до глубины 3,5м. суглинком с показателем текучести J_L=0,89; ρ=27,4*10³ Н/м³, а ниже слой глины с J_L= 0,16; ρ=27,8*10³ Н/м³, уровень грунтовых вод расположен на глубине 2,5м.

Определение глубины заложения фундамента

1. Определяем расчетную глубину промерзания d_f= d₁

d_f= k_h*d_fn

где, k_h- коэффициент теплового режима в здании;

k_f = 0,4 - для зданий с подвалом;

d_fn - нормативная глубина промерзания, определяется по карте;

d_fn =150 см;

d_f= 0,4*150 = 60см.

. Определяем глубину заложения фундамента с учетом инженерно-геологических условий строительной площадки, тогда d₂≥ d_f=80см.

. Определяем глубину заложения фундамента d₃ с учетом конструктивного фактора ( см. графическую часть ). Принимаем значение d₃=2000 мм.

Окончательно принимаем глубину заложения фундамента максимальную из значений d₁, d₂, d₃, т.е. d=d_max= 2000мм.

Расчет выполняем по 2 сечениям:

- по несущей внутренней стене 1-1;

- по самнесущей наружной стене 2-2;

Сбор нагрузки на фундамент

Таблица 1 Сбор нагрузок на междуэтажное перекрытие, Па

№	Вид нагрузки		Подсчет	Норм. Нагр.		γ_f		Расч. Нагр.
1	Половая доска-40мм		ρ×t×10=500×0,040×10	200		1,1		220
2	Мастика-3мм		ρ×t×10=1050×0,003×10	32		1,2		38
3	ЦСП-30мм		ρ×t×10=2000×0,03×10	600		1,3		780
4	Итого вес пола		1+2+3	832		-		1038
5	Вес ж/б плиты		m × 10= 2514 × 10 l ×b 7.2×1,2	2909		1,1		3199
6	Итого постоянная		4+5	3741		-		4237
7	Временная полезная	Тб.3(1). СНиП 2.01.07-85		1500	1,3		1950
8	Итого полная	6+7		5241	-		6187

Таблица 2 Сбор нагрузок на горизонтальную проекцию крыши, Па

№	Вид нагрузки	Подсчет	Норм. Нагр.	γ_f	Расч. Нагр.
1	Кровельная система «Rannila»	ρ×t×10 =7800×0,0007×10 cos α 0,866	62,7	1,05	65,84
2	Обрешетка	ρ×t×10 = 500×0,050×10 cos α 0,866	288.7	1,1	317.6
3	Стропила	-	500	1,1	550
4	Утеплитель Isover KL-100	ρ×t×10 =35×0,2×10 cos α 0,866	81	1,2	97.2
5	Подшивка из необр. доски- 30 мм	ρ×t×10 = 500×0,030×10 cos α 0,866	173	1,1	190.3
6	ГКЛ - 20мм	ρ×t×10 = 250×0,020×10 cos α 0,866	58	1.2	69.6
7	Итого постоянная	1+2+3+4+5+6	1164	-	1290.5
8	Снеговая	S=Sg×μ=2400×0,86=2064 Sn=S×0,7=2064×0,7=1445	1445	-	2064
9	Итого полная	7+8	2609	-	3354.5

Расчетная снеговая нагрузка

S=Sg×μ=2400×1=2400 Па

Sg=2.4 кПа=2400 Па - расчетный вес снегового покрова земли- карта 1 тб. 4 СНиП 2.01.07-85

Μ- коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на крышу тб3 СНиП.

Нормативная снеговая нагрузка

Sn= 0,7xS=0,7x2400=1445 Па

Таблица 3 Сбор нагрузок на 1м² чердачного перекрытия, Па

№	Вид нагрузки		Подсчет	Норм. Нагр.				Расч. Нагр.
1	Ход. Доски-20мм		ρ×t×10=500×0,020×10	100		1,1		110
2	Утеплитель		ρ×t×10=60×0,14×10	84		1,2		100,8
3	Рубероид		ρ×t×10=600×0,002×10	12		1,1		13,2
4	Обмазка битумом-2мм		ρ×t×10=1050×0,002×10	21		1,1		23,1
5	Ж/Б плита		m ×10= 2514 × 10 l×b 7.2×1.2	2909		1,1		3199
6	Итого постоянная		1+2+3+4+5	3126		-
7	Временная		Тб.3(1). СНиП 2.01.07-85	700		1,3		910
8	Итого полная	Тб.3(1). СНиП 2.01.07-85		3826	-		4356.1

Сбор нагрузки от стены. Нагрузка от внутренних несущей стены:

Длина расчетного участка выбирается с учетом проемов.

Площадь остекления:

Для наружной самонесущей стены (сечение 2-2):

- поправочный коэффициент.

Нагрузка от наружной самонесущей стены (сечение 2-2):

Полная нагрузка на погонный метр:

строительство здание фундамент отделка

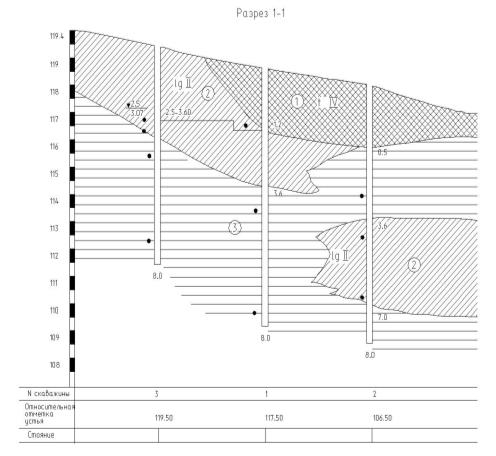

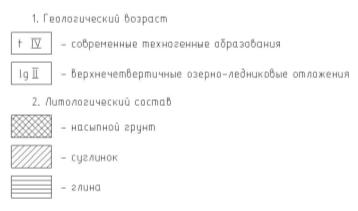

Геологические условия площадки

Расчетное сопротивление определяем по формуле:

Проверка несущей способности фундаментов

Расчетное сопротивление грунта определяем по сечению 1-1, 2-2

По сечению 1-1

Требуемая ширина подошвы фундамента:

N_n - нормативная суммарная нагрузка по сечению;

γ - нагрузка от грунта на уступах фундамента с учетом массы ступеней фундамента.

Если собственный вес грунта<20кН/м³, то принимаем 20кН/м³, если вес грунта>20кН/м³, то принимаем фактический вес грунта, который берется из таблицы физико-механических свойств грунта.

d₁ - глубина заложения фундамента. При наличии подвала берется от верха пола подвала.

,05 - учитывает изгибающий момент при монтаже плит перекрытия.

По сечению 2-2

Требуемая ширина подошвы фундамента:

2.2 Расчет и конструирование железобетонной плиты перекрытия

Таблица 4 Сбор нагрузки на 1 м² перекрытия

Вид нагрузки	Нормативная нагрузка, Н/м²	Коэффициент надежности по нагрузке Расчетная нагрузка, Н/м²
1	2	3	4

Линолеум на мастике Цементно-песчаная стяжка d=20 мм, r=1800 кг/м³ Многопустотная плита перекрытия с омоноличиванием швов d=220 мм 70

,3

,191

3740
Итого постоянная:	3830	-	4299
Временная нагрузка:	1500	1,3	1950
Итого:	5330	-	6249

Нагрузка на 1 п.м. длины плиты при номинальной её ширине 1,2 м с учетом коэффициента надежности по назначению здания (II класс ответственности) :

расчетная постоянная кН/м;

расчетная полная кН/м;

нормативная постоянная кН/м;

нормативная полная кН/м;

Материалы для плиты:

Бетон - тяжелый класса по прочности на сжатие В20. МПа, МПа; МПа, МПа; коэффициент условий работы бетона . Плита подвергается тепловой обработке при атмосферном давлении. Начальный модуль упругости МПа.

К трещиностойкости плиты предъявляются требования 3-ей категории. Технология изготовления плиты - агрегатно-поточная. Натяжение напрягаемой арматуры осуществляется электротермическим способом.

Арматура:

- продольная напрягаемая класса A400.МПа, МПа, МПа.
