где а - коэффициент зависящий от расчетной температуры наружного воздуха.

t_н ³ - 10 ⁰С Þ а = 1,2;

t_н ³ - 20 ⁰С Þ а = 1,1;

t_н ³ - 30 ⁰С Þ а = 1.

q - удельная тепловая характеристика здания

V - объем здания по наружному обмеру, м³

t_в и t_н -расчетная температура внутри помещения и наружного воздуха

Q₂ = 0 - зависит от времени, вида и объема работ.

Q₁ = 1 × 1,6 × 9400 × (22 - (- 32) = 812160 кДж/час

Q_общ = (812160 + 0) × 1,5 × 1,2 = 1461888 кДж/час

4.8.5 Расчет потребности в транспортных средствах

Требуемое количество маш.-см. работы автотранспорта:

, м-см,

где Q - количество перевозимого однородного вида груза, т;

Р_см = п_р × q × к_гр − сменная производительность транспортной единицы, т/см;

п_р - количество рейсов в смену

q - паспортная грузоподъемность машины, т

к_гр - коэфф. использования грузоподъемности машины в зависимости от вида груза, в данном случае равен 1.

где Т = 8,2- продолжительность смены

t_пр - нормативное время погрузоразгрузочных работ, в час, примем 0,25(час)

L - расстояние перевозки, км. Принимаем L=10 км

V = 20 км/ч - средняя скорость движения в условиях города,

Q = 2080*1650=3432 т

Р_см = 7*9*1 = 63 т/см

 = 54 маш.-см.

Принимаем 2 автомашины КАМАЗ 55-10, грузоподъемность которой 9 т.

4.9 Расчет площадей складов материалов, изделий и конструкций

Требуется площадь склада для хранения однородного груза:

, м²,

,

где Р - запас материалов в натуральных единицах;

Q - количество однородных материалов для объекта (в натуральных единицах);

T - продолжительность выполнения работ с использованием данного материала, дн;

n - норма запаса материалов, дн;

При автомобильных перевозках n = 2 - 5 дн;

к - коэффициент неравномерности снабжения, к = 1,2;

r - норма хранения материала на 1 м² площади;

к_п - коэффициент учитывающий проходы на складах:

закрытые - к_п = 0,5 - 0,7

открытые - к_п = 0,4 - 0,5;

Складские помещения:

). Кирпич:

P=(221120/83)*3*1,2 = 9590 шт;

S=9590/750*0,5= 25,6 м² в 2 яруса

). пиломатериалы

P=(22,57/9,5)*3*1,2 = 8,55 м³;

S=8,55/1,8*0,5 = 9,5 м² в 2 яруса

4.10 Технико-экономические показатели

Таблица 4.2 Технико-экономические показатели

5. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА

.1 Мероприятия по технике безопасности должны обеспечить безопасное ведение работ в конкретных условиях строительной площадки

Земляные работы. До начала производства земляных работ в местах расположения действующих подземных коммуникаций должны быть разработаны и согласованы с организациями, эксплуатирующими эти коммуникации, мероприятия по безопасным условиям труда, а расположение подземных коммуникаций на местности обозначено соответствующими знаками или надписями.

Производство земляных работ в зоне действующих подземных коммуникаций следует осуществлять под непосредственным руководством прораба или мастера, а в охранной зоне кабелей, находящихся под напряжением, или действующего газопровода, кроме того, под наблюдением работников электро- или газового хозяйства.

Опасными причинами травматизма при выполнении земляных работ являются:

отсутствие или недостаточное крепление грунта;

превышение критической высоты разработки грунта без крепления;

нарушение правил разработки креплений4

скатывание по откосу кусков грунта, камней на работающих в котлованах;

движения транспортных средств и механизмов в пределах призмы обрушения;

несоблюдения безопасных способов погрузки грунта в транспортные средства; - возможность падения людей по откосу;

недостаточный надзор за безопасным состоянием забоя;

Особая опасность при производстве земляных работ заключается в возможности засыпки людей грунтов. Такая опасность наступает особенно быстро после ливневых дождей, при появлении подземных грунтов вод. Поэтому котлованы с вертикальными стенками в грунтах естественной влажности с ненарушенной структурой можно рыть без крепления на глубину не более:

м - в песчаных грунтах, включая гравелистые;

,25м - в супесях;

,5м - в суглинках и глинах;

Рытье котлованов с откосами без креплений в нескальных грунтах выше уровня грунтовых вод допускается при глубине выемки и крутизне откосов согласно [12] смотри таблицу 5.1

Таблица 5.1

При связных грунтах (глина, суглинок) естественной влажности при глубине до 3м необходимо применять для крепления инвентарные щиты. При отсутствии инвентарных и типовых деталей используются доски толщиной не менее 4см, закладывая их за вертикальные стойки с распорками.

При установке креплений их верхняя часть должна выступать над бровкой выемки не менее чем на 0,15м. Устанавливать крепления необходимо в направлении сверху вниз по мере разработки выемки на глубину не более 0,5м. Разборку креплений следует производить в направлении снизу вверх по мере обратной засыпки выемки. Количество одновременно удаляемых досок по высоте не должно превышать трех.

Грунт, извлеченный из котлована, следует размещать на расстоянии не менее 0.5 м от бровки выемки. Для спуска и подъема рабочих в котлован устраивают стремянки, имеющие ограждения.

И так к временным ограждениям стен котлованов относятся распорные, подкосные или анкерные крепления.

Распорки для крепления применяют обычно при небольшой ширине котлована. Максимальная ширина котлована, при которой применяют распорное крепление, не должна превышать 15м. Распорки в зависимости от глубины котлована устанавливают в один, два или больше ярусов. Балочные ограждения состоят из двутавров или спаренных швеллеров высотой профиля 40…60см, забитых на расстоянии до 3м друг от друга. В связных грунтах образующиеся горизонтальные своды между вертикальными балками передают на них давление грунта. Схему распорного крепления смотри рисунок 5.1.

-упорные коротыши из швеллеров; 2-стойка их двутавров; 3-забирка

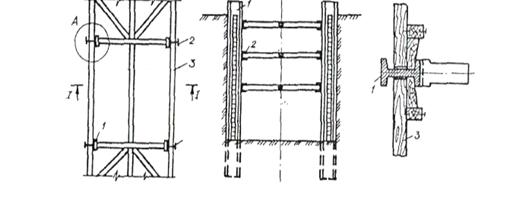

Рис. 5.1 Балочное ограждение с распорным креплением

Щитовые ограждения используют в грунтах, которые хотя бы непродолжительное время, на период установки, в сочетании с распорками или подкосами держат вертикальный откос. Инвентарные щиты выполняют из досок, водостойкой фанеры или металла.

-стяжка, 2-крепежные доски (заполнение); 3-анкер; 4-стойка

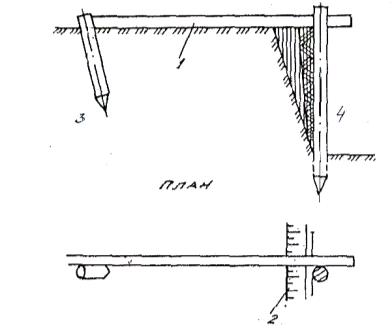

Рис. 5.2 Схема анкерного крепления

-стойка; 2-крепежные доски; 3-упорные свайки; 4-подкос

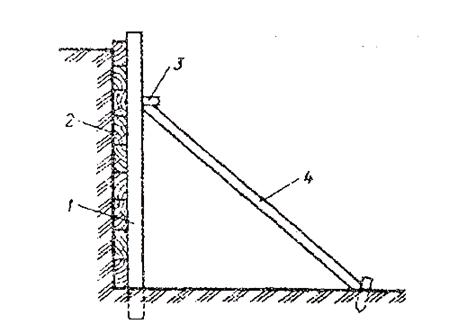

Рис. 5.3 Схема подкосного крепления

Шпунтовое ограждение - наиболее дорогой из существующих способов. Применяют при разработке выемок в водонасыщенных грунтах вблизи существующих зданий и сооружений. Их устраивают из деревянного, металлического или железобетонного шпунта. Ниже уровня подземных вод для исключения проникновения воды через ограждения шпунтовые стенки делают не только прочными, но и плотными. Деревянный шпунт изготавливают из толстых досок или брусьев.

-деревянный шпунт, 2-прогоны

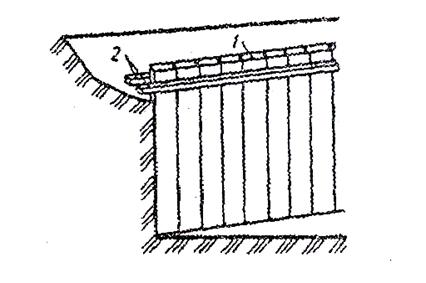

Рис. 5.4 Схема шпунтового крепления

В местах возможного движения людей у котлованов делают ограждения с учетом требований ГОСТ 23407-78. На ограждении необходимо устанавливать предупредительные надписи и знаки, а в ночное время - сигнальное освещение.

Разрабатывать грунт в котлованах “подкопом“ не допускается.

При разработке, транспортировке, планировке и уплотнению грунта двумя или более самоходными или прицепными машинами (бульдозерами, экскаваторами и др.), идущими одна за другой, расстояние между ними должно быть не менее 10м.

Односторонняя засыпка пазух у свежевыложенных фундаментов допускается после осуществления мероприятий, обеспечивающих устойчивость конструкции, при принятых условиях, способах и порядке засыпки.

Механизированная разработка грунта производится при условии обеспечении безопасного и рационального использования машин, механизмов и оборудования. Машины, используемые для разработки котлованов, необходимо оборудовать звуковой сигнализацией, причем значение сигналов должны знать все работающие на данном участке. При установке, ремонте и перемещении землеройных машин должны быть приняты меры, предупреждающие их опрокидывание.

Перед началом работы экскаватор устанавливают на строительной площадке, имеющей уклон не более указанного в паспорте, чтобы избежать его самопроизвольного перемещения, под гусеницы или колеса подкладывают инвентарные упоры (подкладки). Запрещаются использовать для этой цели доски, бревна, кирпич и другие предметы. Если в процессе передвижения встречаются участки со слабым грунтом, их усиливают щитами или настилом из досок, брусьев.

Расстояние между поворотной платформой экскаватора (при любом его положении) и выступающими частями зданий, сооружений, штабелями грузов, стенкой забоя должно составлять не менее 1м. При работе экскаватора запрещается производить какие-либо другие работы со стороны забоя и находиться людям в радиусе действия стрелы плюс 5м. В нерабочем состоянии экскаватор должен находиться от края выемки на расстоянии не менее 2м с опущенным на землю ковша. Запрещается изменять вылет стрелы при наполненном ковше, подтягивать с помощью стрелы грузы, регулировать тормоза при поднятом ковше, работать с изломанными канатами или при наличии течи в гидравлике.

В пределах строительной площадке экскаватор передвигается по заранее выбранному пути с уклоном, не превышающий нормативный. Стрелу при этом устанавливают строго по ходу движения, а ковш должен быть пустым и поднятым на высоту 0,5…0,7м от поверхности земли.

Транспортные средства, предназначенные для погрузки грунта, должны находиться за пределами опасной зоны экскаватора. Подавать их под погрузку и отъезжать после ее окончания можно только по сигналу машиниста.

Одноковшовый экскаватор с обратной лопатой используется в забое глубиной, не превышающей наибольшую глубину копания в соответствии с технической характеристикой. Опускание стрелы под углом более 45º ( по отношению к плоскости стоянки) не допускается, так как дальнейшее увеличение этого угла приводит к уменьшению вертикальной составляющей подъемных канатов. Надежность откоса выемки необходимо проверять, так как ее обрушение может произойти под действием массы экскаватора.

Монтажные работы. Основные причины травм при монтажных работах:

несоблюдение технологической последовательности монтажа сборных конструкций;

неисправность применяемых такелажных приспособлений и соответствующего оборудования для монтажных работ;

отсутствие индивидуальных защитных средств, приспособлений и надзора за их применением.

К монтажным работам допускаются рабочие, прошедшие медицинский осмотр, вводный и другие инструктажи по охране труда согласно ГОСТ 12.0.004 . К самостоятельным работам по монтажу стальных и железобетонных конструкций допускаются рабочие, прошедшие обучение и получившие удостоверение на право производства работ.

Перед началом работы монтажник должен получить от мастера (прораба) инструктаж о безопасных способах выполнения полученного задания, быть в спецодежде и спецобуви, надеть каску, иметь предохранительные приспособления.

На строительно-монтажных объектах запрещается находиться без защитной каски.

На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц. При возведении зданий и сооружений запрещается выполнять работы, связанные с нахождением людей в одной секции (участке, захватке), над которыми производится перемещение, установка и временное закрепление элементов сборных конструкций или оборудования. Способы строповки элементов конструкций и оборудования должны обеспечивать их подачу к месту установки в положении, близком к проектному.

Запрещается подъем сборных ж/бетонных конструкций, не имеющих монтажных петель или меток, обеспечивающих их правильную строповку и монтаж. Очистку подлежащих монтажу элементов конструкций от грязи следует производить до их подъема. Элементы монтируемых конструкций или оборудования во время перемещения должны удерживаться от раскачивания и вращения оттяжками.

Не допускается пребывание людей на элементах конструкций во время их подъема и перемещения. Во время перерывов в работе не допускается оставлять поднятые элементы конструкций на весу. Для перехода монтажников с одной конструкции на другую следует применять инвентарные лестницы, переходные мостики и трапы, имеющие ограждения. Не допускается переход монтажников по установленным конструкциям и их элементам, на которых невозможно установить ограждения, обеспечивающие ширину прохода 0,6 м без применения специальных предохранительных приспособлений (страховочного каната).

Не допускается выполнять монтажные работы на высоте в открытых местах при скорости ветра 15 м/с и более, при гололедице, грозе или тумане, исключающем видимость в пределах фронта работ. Работы по перемещению и установке вертикальных панелей и подобных им конструкций с большой парусностью следует прекращать при скорости ветра 10 м/с и более. Навесные монтажные площадки, лестницы и другие приспособления, необходимые для работы монтажников, следует устанавливать и крепить на монтируемых конструкциях до их подъема. При производстве монтажных работ на действующем предприятии электросеть должна быть обесточена и заземлена, а оборудование и трубопроводы освобождены от взрывоопасных, горючих и вредных веществ.

До выполнения монтажных работ необходимо установить порядок обмена сигналами между лицом, руководящим монтажом и машинистом. Все сигналы подаются только одним лицом (бригадиром), кроме сигнала "Стоп", который подается любым работником, заметившим опасность.

При перемещении конструкций или оборудования расстояние между ними и выступающими частями смонтированного или других конструкций должно быть по горизонтали не менее 1 м, по вертикали - 0,5 м.

Грузовые крюки грузозахватных средств (стропов, траверс), применяемых при строительстве, должны иметь замыкающие устройства, предотвращающие самопроизвольное выпадение груза. Стропы и траверсы, а также тара должны подвергаться техническому осмотру лицом, ответственным за их исправное состояние, в сроки установленные требованиями Правил устройства и безопасной эксплуатации грузоподъемных кранов (1 раз в 10 дней), а прочая технологическая оснастка - не реже чем через каждые 6 месяцев. Результаты испытаний записываются в специальный журнал.
