Дипломная (вкр): Разработка промышленной вибрационной мельницы для приготовления качественных дисперсных порошков
- фрезерная операция. Результаты обработки, переходов и режимов резания для фрезерной обработки прямоугольной формы 100∙110 мм приведены в таблице 3.12.
Фрезеруем поочередно 4 поверхности с образованием нужной нам формы
обрабатываемой поверхности за счет снимаемого слоя материала, инструментом типа
фреза «концевая».
Таблица 3.12. Определение нормы времени фрезерной операции
|
Операция, Технологические переходы |
Элементы нормирования |
|||||||
|
|
L мм |
S, зуб |
V, м/мин |
в минутах |
||||
|
|
|
|
|
ТО |
Тв |
Тшт |
Тпз |
Тшт |
|
Фрезеровать лыску №1 и №2 на длину 90 мм |
90 |
0,1 |
185 |
0,5 |
0,1 |
|
|
|
|
Фрезеровать лыску №3,4 на длину L=90 мм |
90 |
0,1 |
185 |
0,5 |
0,1 |
|
|
|
|
Итого: |
|
0,5 |
0,1 |
0,6 |
||||
- фрезерная операция. Результаты приведены в таблице 3.13.
Таблица 3.13. Определение времени на технологический процесс
|
Операция, Технологические переходы |
Элементы нормирования |
|||||||
|
|
L мм |
S, зуб |
V, м/мин |
в минутах |
||||
|
|
|
|
|
ТО |
Твс |
Тшт |
Тпз |
Тшт |
|
Фрезеровать шпоночный паз №1 на длине L=278,5 от торца |
10 |
0,9 |
51 |
0,5 |
0,1 |
|
|
|
|
Фрезеровать шпоночный паз №2 на длине L=308,5 от торца |
10 |
0,9 |
51 |
0,5 |
0,1 |
|
|
|
|
Фрезеровать шпоночный паз №3 на длине L=338,5 от торца |
10 |
0,9 |
51 |
0,5 |
0,1 |
|
|
|
|
Фрезеровать Т-образный шпоночный паз №1 на длине L=278,5 от торца |
10 |
0,4 |
53 |
2 |
0,4 |
|
|
|
|
Фрезеровать Т-образный шпоночный паз №2 на длине L=308,5 от торца |
10 |
0,4 |
53 |
2 |
0,4 |
|
|
|
|
Фрезеровать Т-образный шпоночный паз №3 на длине L=338,5 от торца |
10 |
0,4 |
53 |
2 |
0,4 |
|
|
|
|
ИТОГО: |
|
7,5 |
1,5 |
9 |
||||
- фрезерная операция. Результаты приведены в таблице 3.14.
Таблица 3.14. Определение времени на технологический процесс
|
Операция, Технологический переход |
Элементы нормирования |
|||||||
|
|
l, мм |
S, ЗУБ |
V, м/мин |
в минутах |
||||
|
|
|
|
|
ТО |
Твп |
Тшт |
Тпз |
Тшт |
|
Фрезеровать шпоночный паз |
100 |
0,09 |
51 |
0,5 |
0,3 |
1,5 |
0,3 |
1,8 |
- сверлильная операция. Результаты приведены и пронумерованы в таблице
3.15, расчеты производятся по установленным для сверлильной операции
параметрам.
Таблица 3.15. Определение времени на технологический процесс
|
Операция, Технологические переходы |
Элементы нормирования |
|||||||
|
|
L мм |
S, мм/об |
nф, об/мин |
|||||
|
|
|
|
|
ТО |
Тв |
Тшт |
Тпз |
Тшт |
|
Сверлить отверстие №1 Æ10 мм на длине L=278,5 от торца |
110 |
0,05 |
710 |
1,05 |
0,21 |
|
|
|
|
Сверлить отверстие №2 Æ10 мм на длине L=308,5 от торца |
110 |
0,05 |
710 |
1,05 |
0,21 |
|
|
|
|
Сверлить отверстие №3 Æ10 мм на длине L=338,5 от торца |
110 |
0,05 |
710 |
1,05 |
0,21 |
|
|
|
|
Итого: |
|
|
|
|
|
3,8 |
0,9 |
4,69 |
- круглошлифовальная операция. Результаты приведены в таблице 3.16.
Таблица 3.16. Определение времени на технологический процесс
|
Операция, Технологические переходы |
Элементы нормирования |
|||||||
|
|
L мм |
S, мм/об |
nф, об/мин |
в минутах |
||||
|
|
|
|
|
ТО |
Твс |
Тшт |
Тпз |
Тшт-к |
|
Шлифовать 100к7 |
50 |
- |
- |
1,2 |
0,24 |
|
|
|
|
Шлифовать посадочное место под шкив |
135 |
- |
- |
0,6 |
0,12 |
|
|
|
|
Итого: |
|
1,68 |
0,48 |
2,16 |
||||
3.8 Выбор оборудования
Выбор оборудования осуществляется на основании следующих данных:
) метод обработки;
) точность обработки;
) шероховатость поверхностей;
) габаритных размеров заготовки;
) количества инструментов в суппорте станка;
) эффективность использования станка по времени, мощности;
) типа производства.
Для токарных операций 005, 010 используем станок 16А20Ф3, предназначен
для обработки деталей типа тел вращения в замкнутом полуавтоматическом цикле.
Технические данные токарного станка модели 16А20Ф3 приведены в таблице 3.17, общий
вид представлен на рисунке 3.1.
Таблица 3.17. Технические данные токарного станка модели 16А20Ф3
|
Параметры |
Значения |
|
Наибольший диаметр изделия, устанавливаемого над станиной, мм |
500 |
|
Наибольший диаметр обрабатываемого изделия, мм - над станиной - над суппортом |
320 200 |
|
Наибольшая длина устанавливаемого изделия в центрах, мм |
1000 |
|
Наибольшая длина обрабатываемого изделия при 8-ми позиционной головке, мм |
750 |
|
Диаметр цилиндрического отверстия в шпинделе, мм |
55 |
|
Наибольший ход суппорта, мм - поперечный - продольный |
210 905 |
|
Максимальная скорость быстрых перемещений, мм/мин - продольных - поперечной |
15000±6% 7500±6% |
|
Пределы частот вращения шпинделя, мм 20...2500 |
20...2500 |
|
Количество одновременно управляемых координат |
2 |

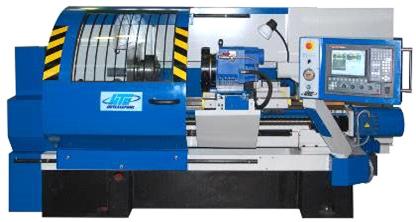

Рисунок 3.1. Общий вид токарного станка модели 16А20Ф3
Для фрезерных операций 015,020,025 используем станок 6Р12, станки модели предназначены для сверления, фрезерования и растачивания заготовок любой формы из различных материалов - стали, чугуна, цветных металлов.
Технические данные фрезерного станка модели 6Р12 указаны в таблице 3.18.
Таблица 3.18 - Технические данные фрезерного станка модели 6Р12
|
Параметры |
Значения |
|
Рабочая поверхность стола, мм |
1250х320 |
|
Перемещение стола, мм, наибольшее продольное поперечное вертикальное |
800 320 420 |
|
Перемещение пиноли шпинделя на одно деление / оборот лимба, мм |
0,05 / 4 |
|
Диаметр фрез при черновой обработке, мм, наибольший |
160 |
|
Расстояние, мм от торца вертикального (оси горизонтального) шпинделя до рабочей поверхности стола, мм от оси шпинделя до направляющих станины От оси Х до противоположного значения Х От Y пиноли |
30-450 380 |
|
Частота вращения горизонтального или вертикального шпинделя, мин-1 |
31,5-1600 |
|
Подача, мм/мин продольная и поперечная вертикальная |
12,5-1600 4,1-530 |
|
Угол поворота шпиндельной головки, град |
45 |
|
Мощность, кВт привода главного движения привода подач |
7,5 3 |
|
Масса обрабатываемой детали (вместе с приспособлением), кг |
400 |
|
Габаритные размеры, мм длина ширина высота |
2280 1965 2265 |

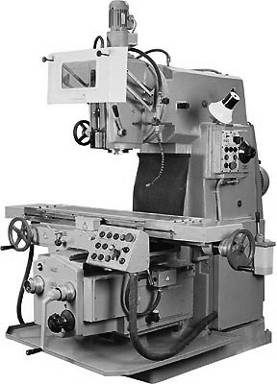

На рисунке 3.2 показан общий вид фрезерного станка модели 6Р12.
Для сверлильной операции 030, используем станок 2Н150, предназначенный
для сверления, рассверливания, зенкования, развертывания, нарезания резьбы;
наличие на станке механической подачи шпинделя, при ручном управлении циклами
работы, допускает обработку деталей в широком диапазоне размеров. применяется в
условиях единичного и серийного производства. Технические данные сверлильного
станка модели 2Н150 указаны в таблице 3.19.
Рисунок 3.2. Общий вид фрезерного станка модели 6Р12
Таблица 3.19. Технические данные сверлильного станка модели 2Н150
|
Параметр |
Значение |
|
Наибольший диаметр сверления в стали 45 ГОСТ 1050-74, мм |
50 |
|
Размеры конуса шпинделя по ГОСТ 25557-82 |
Морзе 5 |
|
Расстояние от оси шпинделя до направляющих колонны, мм |
350 |
|
Наибольший ход шпинделя, мм |
300 |
|
Расстояние от торца шпинделя, мм: - до стола - до плиты |
0-800 700-1250 |
|
Наибольшее (установочное) перемещение сверлильной головки, мм |
250 |
|
Перемещение шпинделя за один оборот штурвала, мм |
131,68 |
|
Рабочая поверхность стола, мм |
500∙560 |
|
Наибольший ход стола, мм |
360 |
|
Установочный размер Т-образных пазов в столе по ГОСТ 1574-75: - центрального - крайних |
18H9 18H11 |
|
Расстояние между двумя Т-образными пазами по ГОСТ 6569-75, мм |
100 |
|
Количество скоростей |
12 |
|
Пределы частоты вращения шпинделя, 1/мин |
22,4 - 1000 |
|
Количество подач |
12 |
|
Пределы подач, мм/об |
0,05 - 2,24 |
|
Наибольшее количество нарезаемых отверстий в час |
50 |
|
Род тока питающей сети |
Трехфазный |
|
Напряжение питающей сети, В |
380/220 |
|
Габаритные размеры, мм: - высота - ширина - длина |
2930 890 1355 |
|
Масса станка, кг |
1870 |

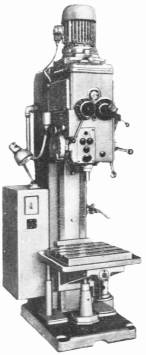

Сверлильный станок модели 2Н150 показан на рисунке 3.3.
Рисунок 3.3. Сверлильный станок модели 2Н150

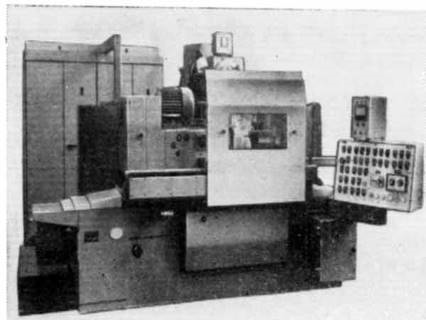

На рисунке 3.4 показан общий вид круглошлифовального станка модели 3Т160. Для круглошлифовальной операции 045, используем станок 3Т160, предназначенный для одновременного шлифования наружной цилиндрической и торцовой поверхностей деталей, при установке их в центрах в условиях крупносерийного серийного и массового производств.
Технические данные круглошлифовального станка модели 3Т160 указаны в
таблице 3.20.
Таблица 3.20. Технические данные круглошлифовального станка модели 3Т160
|
Параметр |
Значение |
|
Год начала выпуска |
1975 |
|
Класс точности: П |
П |
|
Наибольший диаметр обрабатываемой детали, мм |
280 |
|
Наибольшая длина обрабатываемой детали, мм |
1000 |
|
Длина шлифования, мм |
130 |
|
Max частота вращения шпинделя, об/м: |
1250 |
|
Мощность, кВт: |
17 |
Рисунок 3.4. Общий вид круглошлифовального станка модели 3Т160
3.9 Выбор режущего инструмента
Номенклатура режущего инструмента представлена в таблице 3.21.
Таблица 3.21. Ведомость режущего инструмента для токарной операции
|
№ операции |
Технологический переход |
Вид инструмента |
|
005-токарная, установ №1 |
Т01- подрезать торец |
Резец проходной упорный, черновой Р6М5 ГОСТ 18869-73 |
|
|
Т01-Точить наружный контур предварительно |
Резец проходной упорный, черновой Р6М5 ГОСТ 18869-73 |
|
|
Т02-Точить наружный контур окончательно |
Резец проходной упорный, чистовой Т15К6 ГОСТ18879-73 |
|
|
Т03-Точить канавки |
Резец канавочный наружный, Р6М5 ГОСТ18874-73 |
|
|
Т04-Центровать центральное отверстие |
Сверло центровочное ГОСТ 14952-75 |
|
|
Т05-Сверлить центральное отверстие |
Сверло диаметром 8,5 мм, с цилиндрическим хвостовиком ГОСТ 10902-77 |
3.10 Выбор измерительного инструмента
Для измерения размеров применяем штангенциркули по ГОСТ 166-83: ШЦ-III с пределами измерения: 0-150 мм; 0-500 мм. Шпоночный паз под посадку шкива - специальный калибр пробка, шаблон.
Т- образные шпоночные пазы контролируем - специальными калибрами пробками.
Посадочные размеры подшипников 100k6, проверяем гладким микрометром с диапазоном измерений 75-100 мм, ГОСТ 6507-90.
Для контроля фасок используем шаблон.
3.11 Разработка обрабатывающей программы для станка с ЧПУ
Применяемые команды для токарного станка с ЧПУ:
% - начало программы;- номер кадра;- подготовительная функция;, Y, Z, R - программирование геометрической информации;
X - перемещение по вертикальной оси (оси X);- быстрый подвод инструмента по оси Z;
