Контрольная работа: Технические средства таможенного контроля

Технические средства таможенного контроля

Содержание

Введение

. Система ночного видения

. Термолюминесцентный дозиметр

. ИДК стационарные для контроля крупногабаритных грузов и транспортных средств

Заключение

Список использованных источников

Введение

После 11 сентября 2001 года практически все государства мира направили значительные усилия на обеспечение безопасности в аэропортах. Не остались без внимания морские порты и сухопутные пограничные пропускные пункты.

Действительно, через такие пропускные пункты ежегодно проходят миллионы автомобилей и контейнеров. Злоумышленники могут использовать их для перевозки оружия, наркотических и взрывчатых веществ, контрабанды. Ручной досмотр контейнера или большегрузного автомобиля - процедура длительная и дорогостоящая, требующая привлечения больших людских ресурсов. В связи с этим такая процедура может применяться только избирательно к грузу, вызывающему по каким-либо причинам подозрение. Необходимо обеспечить сотрудников пограничных пропускных пунктов инструментами, позволяющими быстро и эффективно посмотреть внутрь контейнера и проанализировать его содержимое без вскрытия.

Для обеспечения безопасности на таможенной границы используется ряд специальных технических средств таможенного контроля, которые будут проанализированы в этой работе.

Объект данной работы: технические средства таможенного контроля.

Предмет: их работа;

Цель: проанализировать принцип действия технических средств таможенного контроля.

Задачи:

описать принцип действия приборов ночного видения;

выяснить принцип действия инспекционно-досмотровых комплексов;

описать принцип действия термолюминесцентного дозиметра.

1. Система ночного видения

Надежное обеспечение таможенной безопасности стало в настоящее время для многих стран мира, в том числе и для России, одной из актуальнейших проблем.

Одной из главной задач является оборудование таможенных органов поисковыми тепловизионными системами различного исполнения, предназначенных для круглосуточного всепогодного наблюдения, разведки, прицеливания, сопровождения целей, охраны объектов, таможенного контроля, для решения криминалистических задач, вождения транспортных средств, поиска раненых и пострадавших в результате военных действий или стихийных бедствий, для обнаружения мин, взрывных устройств и т.п.

Широкие возможности тепловизионной техники, связанные с обнаружением, выделением и распознаванием температурных аномалий, являются перспективной базой для создания технических средств, целевым образом предназначенных для охраны таможенной территории и примыкающей инфраструктуры.

Возможности тепловизионных средств можно привести на примере использования в сфере таможенного дела. Здесь они могут использоваться для:

оснащения мобильных таможенных бригад. Такая аппаратура обеспечивает обнаружение человека на расстоянии не менее 500 м. Способна выявлять факт нарушения поверхности насыпи и обнаруживать следы подхода к таможенной границы с расстояния не менее 100 м.

установки непосредственно на здании таможенного органа для наблюдения в процессе движения за поверхностью насыпи и непосредственно таможенной территории на расстояние до 1 000 м. Такая аппаратура выявляет нарушение сплошности насыпи, следы подхода к полотну, обнаруживает людей и посторонние предметы.

стационарной установки на кронштейнах или опорно-поворотном устройстве. Основное назначение этих систем - охрана сложных (опасных) участков пути, охрана контролируемых зон, мостов, тоннелей, других путевых сооружений, энергетических подстанций и других сооружений вблизи ж/д полотна. Рабочее расстояние такой аппаратуры составляет от 700 до 1 500 м. Дистанция наблюдения может быть значительно увеличена. В настоящее время технологии позволяют без особых проблем изготавливать средства тепловизионного наблюдения, работающие на расстоянии до 5 - 7 км.

охраны и осмотра определенного участка таможенной границы протяженностью до 20 - 25 км с воздуха. Комплект такой аппаратуры включает БПЛА, оснащенный двумя каналами наблюдения и наземную станцию управления и контроля. Применение - периодический облет охраняемого участка на высоте от 80 до 2 000 м и выявление несанкционированного подхода к таможенной территории, обнаружение на ней посторонних предметов и людей, нарушений сплошности насыпи и т.п.

. Для оснащения мобильных таможенных бригад предлагаются в первую очередь носимые тепловизоры серии «КАТРАН» и «СПРУТ», которые относятся к системам малой дальности (рис.1).

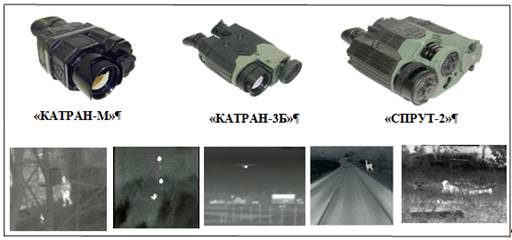

Рис. 1 - Тепловизоры серии «КАТРАН» и «СПРУТ»

Из тепловизионных систем серии «КАТРАН» целесообразно остановиться на изделии «КАТРАН-М» - легком, удобном, компактном приборе для эффективного наблюдения за объектами или охраняемыми зонами в любое время суток, сложных метеоусловиях, в дыму. Один из самых миниатюрных универсальных тепловизоров своего класса. Может оснащаться оптическим адаптером (экстендером), увеличивающим в разы фокусное расстояние базового объектива. Этот универсальный прибор может использоваться как прицельное устройство. С 2014 года выпускается на матрицах размерностью 160х120 и 320х240 пикселей.

Высокими обнаружительными характеристиками обладает «КАТРАН-3Б» - высокоэффективное средство круглосуточного всепогодного наблюдения (с возможностью документирования результатов), предназначенное для проведения поисково-спасательных операций, охраны границы, периметров и объектов, оценки степени маскировки, разведки, поиска улик, обнаружения скрытых захоронений, ночного патрулирования, скрытого наблюдения и слежения, таможенного контроля, решения криминалистических задач, обнаружения мин и тайников, несанкционированных скрытых захоронений, обеспечения безопасности при проведении массовых мероприятий, охраны окружающей среды и т.п. Доукомплектовывается экстендером. В основе базовой модели - матрица 320х240 пикс. Возможна реализация на основе матрицы 384х288 или 640х480 пикс.

Новая модель электронно-оптической системы наблюдения и разведки «СПРУТ», включает несколько информационных каналов. Предлагается три варианта изделия (шифры: НВ, ОЛ, ДМ). Опорный канал для всех вариантов - тепловизионный (рабочая дальность 500 - 3 000 м), реализуется на основе тепловизионных матрицах размерностью 320х240 и 640х480 пикселей, площадью 17х17 мкм. В качестве второго канала в варианте НВ - система ночного видения на основе электронно-оптического преобразователя (ЭОП) третьего (вариант 2+) поколения или телевизионной камеры ближнего ИК-диапазона типа «НОКТЮРН». Наблюдение - отдельно по каждому каналу или в варианте наложения (электронное суммирование по заданному алгоритму) тепловизионной картинки на телевизионное изображение. В варианте ОЛ второй канал представляет собой систему оптической локации, предназначенной для дистанционного (до 1 000 м) обнаружения длиннофокусных оптико-телевизионных систем наблюдения и прицелов. Вторым каналом в варианте ДМ является лазерный дальномер (до 3 000 м) с рабочей длиной волны 915 нм или 1,55 мкм.

. Стационарные тепловизионные системы серии «ТСН» и «ОМАР» предназначены для охраны сложных (опасных) участков пути и отдельных зон, мостов, тоннелей, путевых сооружений, энергетических подстанций и других сооружений вблизи таможенной территории. На рис.2 представлен внешний вид этих изделий с типичными тепловизионными изображениями. В тепловизорах серии «ТСН» используются объективы с различным фокусным расстоянием, корпус - термостабилизирован, что обеспечивает их работу при пониженных температурах (до -45…-50 0С), они обладают высокой степенью защищенности (IP66-IP67) от воздействия влаги, пыли и т.п., имеют универсальное крепление для установки на штативе (кронштейне) или ОПУ. В тепловизорах предусмотрена установка модуля RS - порта, обеспечивающего их управление с расстояния до 500 м. Тепловизоры могут управляться и передавать изображение по кабелю и беспроводным линиям.

Завершенная в 2013 году разработка, относящаяся к интегрированным ТСН, имеет временное название «ОМАР» или «КОТ» и включает:

тепловизионный канал с объективом, имеющим фокусное расстояние  35-105 мм (электронное управление)

телевизионный высокочувствительный канал высокого разрешения с объективом, имеющим фокусное расстояние 3,5 - 98 мм (управление электронное)

канал измерения расстояния на основе лазерного дальномера с длиной волны 915 или 1 555 нм

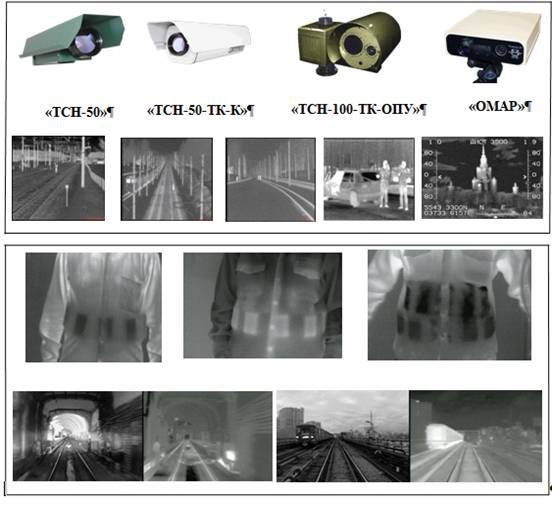

Рис. 2 - Тепловизионные системы серии «ТСН» и «ОМАР»

ГЛОНАСС/GPS - модуль и компас, обеспечивающие определение собственных координат, азимута и углов наклона аппаратуры в пространстве.

Данный комплекс позволяет:

определять дальность до обнаруженного или наблюдаемого объекта;

определять точные координаты объекта и азимут на него;

обнаруживать с помощью тепловизионного канала объекты при любых погодных условиях, а также ночью;

просматривать в телевизионном канале объекты, расположенные на больших дистанциях (суммарное увеличение телевизионного канала - 300 крат);

определять собственные координаты (GPS/ГЛОНАСС);

определять собственные углы крена и тангажа.

Такая комплектация аппаратуры наделяет систему еще одной важной функцией - эффективное обнаружение движущихся целей, определение их местоположения и сопровождение с указанием текущих электронных координат.

2. Термолюминесцентный дозиметр

Использование: измерение уровней рентгеновского, -излучения, потоков -частиц и тепловых нейтронов при оценке радиационной обстановки окружающей среды на объектах атомной техники. Сущность изобретения: термолюминесцентный дозиметр состоит из цилиндрического корпуса с лопастями, крышки с подвесным узлом, сегментных частей цилиндров, корпусов слайдов со слайдами с термолюминесцентными детекторами и перфокодами. Технический результат: повышение достоверности оценки радиационной обстановки окружающей среды. 9 ил.

Термолюминесцентный дозиметр (ТЛД) относится к области охраны окружающей среды, а точнее к области измерений радиоактивных излучений, причем наиболее эффективно он может быть использован для регистрации рентгеновского, -излучения, потоков -частиц и тепловых нейтронов при оценке радиационной обстановки окружающей среды на объектах атомной техники (атомных электростанциях, радиохимических комбинатах, пунктах захоронений радиоактивных отходов и т.п.).

Известен ТЛД (1), который может быть использован для оценки радиационной обстановки окружающей среды, включающий корпус, снабженный шлицом с заглушкой, сквозным отверстием, окном с фильтром и перфокодом, а также расположенный в шлице под окном с фильтром корпуса термолюминесцентный детектор.

Недостатком известного ТЛД является пониженная достоверность оценки радиационной обстановки окружающей среды, обусловленная тем, что:

) при его фиксированном расположении в какой-либо точке пространства им наиболее достоверно будут регистрироваться уровни радиации только с той части пространства, к которой он обращен своим окном с фильтром, в то время как уровни радиации с противоположной стороны будут регистрироваться ТЛД завышенными;

) при его использовании в качестве индивидуального дозиметра, размещенного, например, на груди человека (в качестве индивидуального дозиметра известный ТЛД также может быть использован для оценки радиационной обстановки окружающей среды), достоверность оценки им радиационной обстановки будет искажаться из-за того, что радиоактивное излучение, направленное на грудь человека, будет регистрироваться завышенным за счет отражения его части человеческим телом и повторной фиксации ТЛД, а радиоактивное излучение, падающее на спину человека, будет регистрироваться заниженным вследствие того, что оно будет ослабляться и рассеиваться человеческим телом.

Известен ТЛД (2), включающий снабженный перфокодом и ячейкой с термолюминесцентным детектором слайд, а также снабженный перфокодом, шлицом и окном с фильтром корпус, причем слайд расположен в шлице корпуса так, что его ячейка с термолюминесцентным детектором находится под окном с фильтром корпуса.

Недостатком известного ТЛД является пониженная достоверность оценки радиационной обстановки окружающей среды, обусловленная тем, что:

) при его фиксированном расположении в какой-либо точке пространства им наиболее достоверно будут регистрироваться уровни радиации только с той части пространства, к которой он обращен своим окном с фильтром, в то время как уровни радиации с противоположной стороны будут регистрироваться ТЛД завышенными;

) при его использовании в качестве индивидуального дозиметра, размещенного, например, на груди человека (в качестве индивидуального дозиметра известный ТЛД также может быть использован для оценки радиационной обстановки окружающей среды), достоверность оценки им радиационной обстановки будет искажаться из-за того, что радиоактивное излучение, направленное на грудь человека, будет регистрироваться завышенным за счет отражения его части человеческим телом и повторной фиксации ТЛД, а радиоактивное излучение, падающее на спину человека, будет регистрироваться заниженным вследствие того, что оно будет ослабляться и рассеиваться человеческим телом.

Наиболее близким к заявляемому является ТЛД (3), включающий корпус ТЛД с размещенной на его поверхности своим основанием сегментной частью цилиндра (приливом), слайд с перфокодом и ячейками с термолюминесцентными детекторами, расположенный в шлице корпуса слайда с окнами, одно из которых является открытым, а остальные снабжены фильтрами, таким образом, что окна корпуса слайда находится над ячейками слайда с термолюминесцентными детекторами, причем корпус слайда со слайдом расположен в корпусе ТЛД таким образом, что окна с фильтрами корпуса слайда закрыты сегментной частью цилиндра.

Недостатком известного ТЛД является пониженная достоверность оценки радиационной обстановки окружающей среды, обусловленная тем, что:

) при его фиксированном расположении в какой-либо точке пространства им наиболее достоверно будут регистрироваться уровни радиации только с той части пространства, к которой он обращен своим окном с фильтром, в то время как уровни радиации с противоположной стороны будут регистрироваться ТЛД завышенными;

) при его использовании в качестве индивидуального дозиметра, размещенного, например, на груди человека (в качестве индивидуального дозиметра известный ТЛД также может быть использован для оценки радиационной обстановки окружающей среды), достоверность оценки им радиационной обстановки будет искажаться из-за того, что радиоактивное излучение, направленное на грудь человека, будет регистрироваться завышенным за счет отражения его части человеческим телом и повторной фиксации ТЛД, а радиоактивное излучение, падающее на спину человека, будет регистрироваться заниженным вследствие того, что оно будет ослабляться и рассеиваться человеческим телом.
