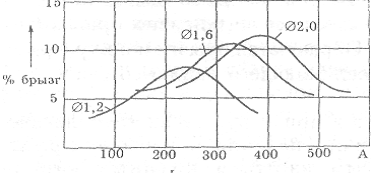

Рисунок 4 - Зависимость потерь на разбрызгивание от силы
сварочного тока (обратная полярность) при различных диаметрах проволоки
(проволока Св08Г2С)
Повышенное разбрызгивание является недостатком сварки в углекислом газе, так как требует дополнительных затрат на зачистку свариваемого металла и сопла горелки полуавтомата. Причем брызги при сварке в углекислом газе сильнее привариваются к металлу, чем при сварке покрытыми электродами, поскольку практически не покрыты шлаковой пленкой.
Улучшить процесс переноса электродного металла и уменьшить разбрызгивание позволяет введение в сварочную проволоку щелочных и щелочноземельных металлов (цезия, рубидия и др.), а также использование импульсных и программируемых источников питания, позволяющих управлять отрывом капель.
Одним из способов снижения разбрызгивания и уменьшения приваривания брызг к основному металлу является добавка к углекислому газу кислорода. Кислород уменьшает силу поверхностного натяжения жидкого металла, которая удерживает каплю на конце проволоки. Это приводит к лучшему отрыву капель и переходу к более мелкокапельному переносу. Улучшается формирование шва. Несколько увеличивается производительность сварки в результате выделения дополнительного тепла при окислительных реакциях. Окисленные капли хуже привариваются при падении на свариваемый металл.
Однако сварка в смеси СО2 + О2 имеет и недостатки, связанные с ухудшением механических свойств вследствие интенсивного выгорания Мn и Si, и повышенного окисления сварочной ванны. Несколько уменьшить отрицательное влияние кислорода на механические свойства позволяет сварка с повышенным вылетом электродной проволоки. Это уменьшает температуру капель и окисление расплавленного металла. Для сварки в смеси СО2 + О2 рекомендуется использовать проволоку, дополнительно легированную цирконием - Св08Г2СЦ.
Основными параметрами режима сварки в СО2 являются диаметр электродной проволоки - dэ; сила сварочного тока - Iсв; напряжение на дуге - Uд; скорость сварки - Vсв; скорость подачи сварочной проволоки - Vпп; вылет электродной проволоки - l; расход защитного газа - Qг.
Диаметр электродной проволоки зависит от толщины свариваемого металла. При механизированной сварке наиболее часто используются проволоки диаметром dэ = 1,2 и 1,6 мм. Для тонкого металла (δ < 2 мм) применяются проволоки диаметром dэ - 0,8 и 1,0 мм. Для автоматической сварки могут применяться проволоки dэ - 2,0; 3,0; 4,0 мм.
Силу сварочного тока устанавливают в зависимости от
диаметра проволоки и требуемой глубины проплавления. Регулировку силы тока
осуществляют путем изменения скорости подачи проволоки и напряжения на дуге.
Стабильный процесс сварки с хорошими технологическими свойствами можно получить
только при оптимальном соотношении этих трех параметров. Зависимости силы
сварочного тока от скорости подачи электродной проволоки приведены на рисунке
5.
Рисунок 5 - Зависимость силы сварочного тока от скорости
подачи электродной проволоки
Диапазон оптимальных напряжений при сварке проволоками различных диаметров приведен на рисунке 6.
Сила тока - основной параметр, определяющий глубину
проплавления металла. В общем случае глубина проплавления при сварке в СО2
больше, чем при ручной, что объясняется большим давлением дуги на сварочную
ванну. Это приводит к более интенсивному вытеснению расплавленного металла
из-под дуги и улучшению теплопередачи от дуги к нерасплавившимся кромкам.

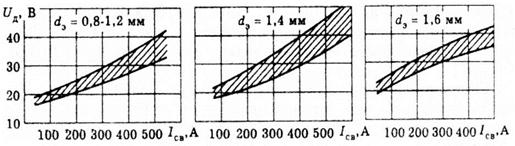

Рисунок 6 - Диапазон оптимальных напряжений при сварке
С увеличением напряжения увеличиваются общая длина дуги и ширина шва, уменьшается высота валика усиления.
Сварка в СО2 практически всегда выполняется на постоянном токе обратной полярности. На прямой полярности процесс сварки неустойчивый и его осуществление возможно только проволоками, легированными щелочными и щелочноземельными металлами. Переменный ток для сварки в СО2 не используется.
Кроме основных параметров режима (dэ; Iсв; UД) для получения качественного шва
необходимо соблюдать и дополнительные параметры, к которым относятся вылет
электродном проволоки и расход защитного газа. Их приблизительные соотношения
приведены в таблице 1.
а б в г

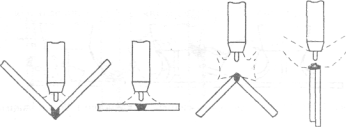

Рисунок 7 - Влияние типа сварного соединения на качество
газовой защиты легированными
щелочными и щелочноземельными металлами
Таблица 1 - Дополнительные режимы сварки в СО2
|
Параметр |
Диаметр сварочной проволоки, мм |
|||
|
|
0,5-0,8 |
1-1,4 |
1,6-2 |
2,5-3 |
|
Вылет электрода, мм |
8-15 |
15-25 |
18-30 |
|
|
Расход газа, л/мин |
5-8 |
8-16 |
15-20 |
20-30 |

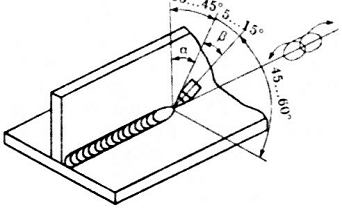

Рисунок 9 - Положение и перемещение горелки при сварке
угловых швов в среде СО2
Сварку вертикальных швов ведут сверху вниз, если толщина металла не превышает 6 мм. Скорость сварки при этом в 2-2,5 раза выше, чем при сварке снизу вверх. Сварку ведут углом назад, направляя дугу на переднюю часть сварочной ванны, что обеспечивает хорошее проплавление кромок и исключает прожоги (рисунок 10). В некоторых случаях для улучшения формирования шва используют сложную технику колебания горелки (рисунок 10г). Металл толщиной до 3 мм сваривают без колебательных движений. Сварку горизонтальных швов на вертикальной плоскости выполняют наклонной горелкой (рисунок 10д).
Сварка в СО2 в потолочном положении наиболее
сложна, однако в целом проще, чем ручная рисунок 10е. Напряжение на дуге
устанавливается минимальным, горелка располагается углом назад, рекомендуется
также увеличить расход защитного газа, что улучшает поддержание сварочной
ванны.
Рисунок 10 - Техника сварки вертикальных и потолочных швов СО2:
а - сверху вниз; б, в - снизу вверх; г - траектории
колебания горелки; д - сварка горизонтальных швов на вертикальной плоскости; е
- сварка потолочных швов
|
|
Содержание элементов, % |
||||
|
Сталь |
С |
Si |
Mn |
Cr |
Ni |
|
10Г2 |
0,07-0,15 |
0,17-0,37 |
1,20-1,60 |
- |
- |
|
σв, МПа |
σт, МПа |
δ5, % |
ψ, % |
HВ |
|
430 |
250 |
22 |
50 |
197 |
|
γ.10-3, кг/м3 |
С, кДж/К при 293-473 К |
α,.10-6, при 293-473 К |
λ, Вт/(м.К) при 293К |
|
7,1 |
480 |
9,5 |
54 |
|
Свариваемость |
Способ сварки |
Флокено-чувствительность |
Склонность к отпускной хрупкости |
|
Неограниченная |
РДС, АДС (под флюсом) КТС |
Нечувствительная |
Несклонна |
|
|
Содержание элементов, % |
||||
|
Сталь |
С |
Si |
Mn |
Cr |
Ni |
|
Св-08Г2С |
0,08 |
1 |
2 |
- |
- |
4. Технологический процесс
Углерод и легирующие элементы, входящие в состав стали, оказывают существенное влияние на свариваемость и делят последнюю на четыре группы: хорошую, удовлетворительную, ограниченную и плохую свариваемость. Поэтому при разработке технологического процесса, прежде всего, нужно оценить свариваемость металла восстанавливаемого изделия и назначить (при необходимости) определенные операции, уменьшающие или исключающие отрицательное воздействие тех или иных компонентов на качество восстановленного слоя.
Свариваемостью называется сочетание технологических свойств металлов и сплавов, дающих возможность образовывать в процессе сварки или наплавки соединения и слои, которые по своим свойствам не уступают свойствам материала восстанавливаемого изделия.
В связи с тем, что параметров, характеризующих основной и присадочный (электродный) материалы, очень много, то свариваемость представляет комплексную характеристику, включающую чувствительность металла к окислению и порообразованию, соответствие свойств сварного соединения заданным эксплуатационным, реакцию на термические циклы, сопротивляемость образованию холодных и горячих трещин и т.д.
Из перечисленных параметров наиболее существенным при сварке и наплавке углеродистых и низколегированных сталей является сопротивляемость образованию трещин.
Горячие трещины чаще всего возникают при ослаблении деформационной способности металла из-за появления в структуре легкоплавких хрупких эвтектик, дефектов кристаллического строения, внутренних и внешних напряжений.
Вероятность появления при сварке или наплавке горячих трещин можно
определить по показателю Уилкинсона (H.C.S):
.
Условием появления горячих трещин является Н.С.S. > 2.
Холодные трещины чаще всего возникают из-за закаливаемости стали при быстром охлаждении и насыщении металла шва и зоны термического влияния водородом. Они, как правило, зарождаются по истечении некоторого времени после сварки и наплавки и развиваются в течение нескольких часов или даже суток.
Для оценки склонности металла к появлению холодных трещин чаще всего используется углеродный эквивалент:
,
где С, Сr, Mn, Ni - содержание соответствующего химического элемента, %;
Если Сэ < 0,8, сварку можно выполнять без предварительного подогрева основного металла. Если же Сэ > 0,8, возможно возникновение трещин в зоне термического влияния, необходим подогрев. Рассчитаем углеродный эквивалент по формуле 1 для стали 10Г2 ГОСТ 4543-88 для того, чтобы определить, нужен ли подогрев.
.
Сила
сварочного тока рассчитывается по формуле:
,
где j - плотность тока, А/мм2;
Sэ - поперечного сечения металлического стержня электрода, мм2.
Плотность тока может быть в интервале 100 - 300 А/мм2. Принимаем j = 100 А/мм2. Сварку в углекислом газе выполняют электродными проволоками диаметрами 0,5 - 2,5 мм.
Так как свариваем детали толщиной до 10 мм, то принимаем электродную проволоку диаметром 2,5 мм. Значение Sэ можно рассчитать по формуле:
Напряжение
дуги может быть рассчитано по формуле:
,
Скорость
подачи электродной проволоки рассчитывается по формуле:
,
где δэ - плотность металла электродной проволоки, 7,8 г/см3;
αр -
коэффициент расплавления, который определяется по формуле:
,
Скорость
сварки рассчитывается по формуле:
,
где Sн - площадь поперечного сечения шва, см2;
δн - плотность наплавленного металла, δн =7 - 7,2 г/см2, принимаем 7 г/см2;
αн - коэффициент наплавки.
Коэффициент наплавки определим по формуле:
где
ψ
- коэффициент потерь на угар и
разбрызгивание, %.
