Материал: Теплообменное оборудование предприятий

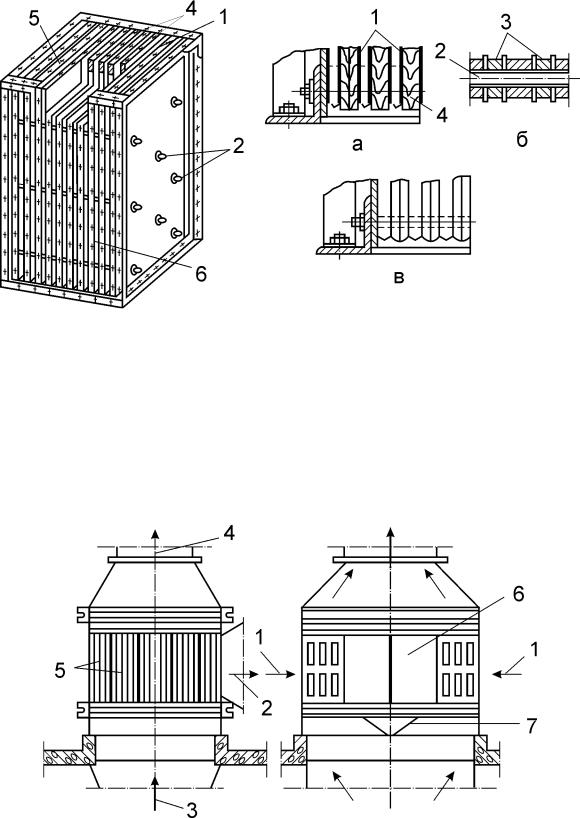

Рис. 5.12. Секция гладкопластинчатого теплоуловителя:

а – соединение листов с помощью планок; б – дистанционирование листов; в – соединение листов без планок.

1 – листы; 2 – стяжные болты; 3 – дистанционные втулки; 4 – планки; 5– вертикальные каналы; 6 – горизонтальные каналы

В ЛТИ ЦБП, ныне ВШТЭ, разработана конструкция теплоуловителя из профильных листов [9] , приведенная на рис. 5.13.

Рис. 5.13. Теплоуловитель из профильных листов:

1, 2 – вход и выход воздуха; 3, 4 – вход и выход п/в смеси; 5 – секции; 6 – канал ; 7 – перегородка

106

В качестве поверхности теплообмена приняты профильные листы с овалообразними выступами (рис. 5.7), выполненные из алюминия толщиной 0,8 мм. Паровоздушная смесь проходит в двухугольных каналах, воздух – в щелевых волнообразных.

Теплоуловитель выполнен из десяти секций–модулей. Габаритные размеры одной секции 1080х800х498 мм, рабочая поверхность

теплообмена 45 м2. Компоновочная схема теплоуловителя представлена на рис. 5.14.

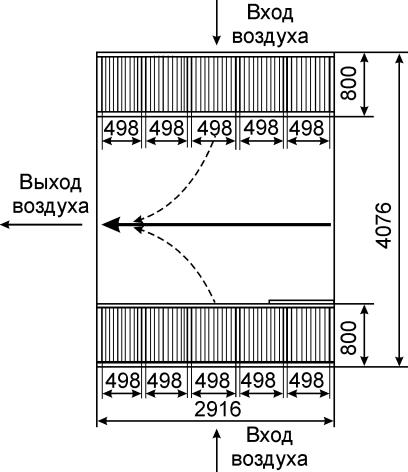

Рис. 5.14. Компоновочная схема теплоуловителя

Секции установлены в два ряда по 5 в ряду. Между рядами образован канал, который в зимнее время является приемным коллектором для нагретого воздуха, а в летнее служит для прохода паровоздушной смеси в обвод секций теплоуловителя. Для уменьшения потерь напора в приемном коллекторе установлена аэродинамическая перегородка.

107

5.3. Тепловой расчет

Уравнение теплового баланса для газо-газовых теплообменных аппаратов записывается в соответствии с выражением (1.5).

Коэффициенты теплоотдачи со стороны газов 1 и со стороны воздуха 2 являются величинами одного порядка и по абсолютным значениям невелики. Это позволяет термическим сопротивлением стенки пренебречь. Тогда коэффициент теплопередачи определяется из выражения

Расчетный коэффициент теплопередачи определяется с учетом поправки на загрязнение поверхности теплообмена и неполноту ее омывания рабочими средами

где 0,7 0,8 .

Температурный напор для противоточной схемы рассчитывается как среднелогарифмический по формуле (1.9). Для перекрестных

ренний диаметр dвн для круглых труб и эквивалентный диаметр dэ

для двухугольных каналов. При расчете коэффициентов теплоотдачи по стороне газов и воздуха в противоточной части регенератора ГТУ

108

Для гладкопластинчатых теплоуловителей коэффициент теплоотдачи со стороны паровоздушной смеси и воздуха также рассчитывается по формуле (5.3) , а в качестве определяющего размера принимается эквивалентный диаметр, равный удвоенной ширине щелевого канала.

где d do 2 .

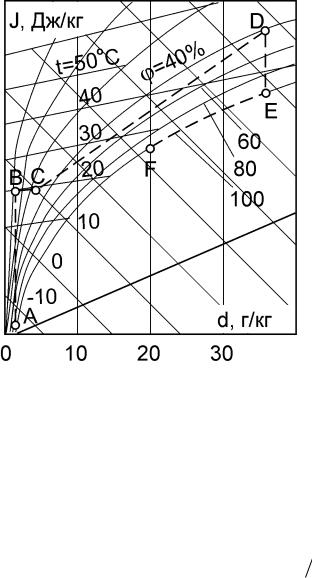

Расчет теплоуловителей для бумаго- и картоноделательных машин на предприятиях ЦБП имеет особенности. В процессе теплообмена между паровоздушной смесью и приточным воздухом образуются две зоны: сухая и насыщенная. В сухой зоне передача теплоты осуществляется только конвекцией, и определение коэффициентов теплоотдачи производится по соответствующим уравнениям конвективного теплообмена. В насыщенной зоне по стороне воздуха теплообмен также осу-

ществляется только конвекцией. По стороне паровоздушной смеси передача теплоты происходит совместно конвекцией и конденсацией водяных паров. Поэтому тепловой расчет выполняется раздельно для сухой и насыщенной зоны на основании процесса изменения состоя-
