Материал: 2348

вать при анализе структуры асфальтобетона представления петрографии осадочных горных пород.

Учитывая особенности структурообразования асфальтобетонов, проф. М. И. Волков и его школа разработали классификацию и терминологию типов двухкомпонентных структур асфальтобетонов и

Снеральных част ц раздвигающего их настолько, что зерна не соприкасаются (р с.1, а);

других искусственных строительных конгломератов (рис.1):

• базальная структура: образуется при большом объеме цементирующего вещества, заполняющего межзерновое пространство ми-

стиминеральных зерен в виде пленок. Минеральные зерна образуют

• поровая структура: образуется при заполнении цементирующим веществом межзерновых пустот каркаса из минеральных зерен

(рис.1, в);

• контактная структура: образуется при незначительном ко-

личестве цемент рующего вещества, распределенного по поверхно-

каркас, межзерновое пространство которого не заполнено (рис.1, д);

• порово- и контактно-поровая: переходные типы

структур, в которых Аимеются о ласти, образованные по типу той или иной структуры (рис.1, , г).

базальная

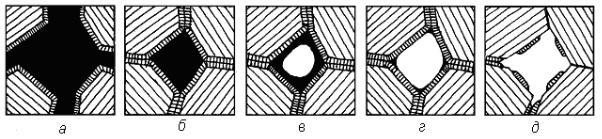

Рис. 1. Типы двухкомпонентныхДструктурИ: а – базальная; б – порово-базальная; в – поровая; г – контактно-поровая; д – контактная

Данная структурная классификация близка представлениям фи- зико-химической механики, рассматривающей искусственные конгломераты как дисперсные системы, в которых взаимодействуют твердая фаза и заполняющая среда. Это позволяет, учитывая сложность структуры асфальтобетона, вытекавшую из многообразия составляющих материалов и различия их свойств, рассматривать многокомпонентную систему асфальтобетона как комплекс взаимосвязанных простых двухкомпонентных структур типа «фаза – среда»:

6

– микроструктура – структура асфальтовяжущего, являющегося суспензией минерального порошка (фазы) в битуме (среде);

– мезоструктура – структура асфальтового раствора, представленного песчаными зернами (фазой) в асфальтовяжущем (среде);

– макроструктура – структура асфальтобетона, представленного Сзернами щебня или гравия (фазой) в асфальтовом растворе (среде).

Таким образом, упрощается исследование асфальтобетона в целом, так как такой подход позволяет изучение сложной многокомпонентной структуры асфальтобетона свести к изучению более простых

личныхдвухкомпонентных структур, которые в некоторых пределах можно рассматр вать самостоятельно. Наряду с физико-химическим взаимодейств ем м неральных материалов с битумом количественное соотношен е составляющ х является одним из наиболее существенных

факторов, определяющбАх о разование тех или иных качественно раз-

структур.

Свойства асфальто етона определяются свойствами и соотношением составляющ х его инарных систем, степенью насыщения их основными структуроо разующими компонентами, входящими в каждую из структурных составляющих асфальтобетона и определяющих их свойства и характер: в структуре асфальтовяжущего это минеральный порошок, в мезоструктуре – песок, в макроструктуре – ще-

бень (гравий).

ше оптимальной быстрое понижениеДпрочности системы [1, 2, 6, 7, 8]. Данная зависимость характерна для микро-, мезо- и макроструктур (базальной, поровой и контактной).

Анализируя структурные особенности и свойства бинарных систем при повышении концентрации основного структурообразующего компонента (фазы), исследователи отметили вначале слабое, линей-

ное возрастание прочности системы, затем интенсивный рост прочно-

сти системы до максимума и при повышении концентрации фазы вы- И

Установлено, что базальная структура характеризуется в основном свойствами среды, т.е. битума в микроструктуре, асфальтовяжу-

щего в мезоструктуре и асфальтового раствора в макроструктуре, так как зерна фазы разделены толстыми прослойками среды и выполняют функцию заполнителя объема. Размер, особенности поверхности, форма зерен, химический и минералогический составы не оказывают существенного влияния на свойства системы [8, 9].

В ряде работ отмечено падение прочности системы после введения незначительного количества крупных зерен фазы [8]. Падение

7

прочности бинарной системы при малом содержании крупных частиц исследователи связывают с увеличением неоднородности системы,

формированизменен ем свойств б нарной системы вплоть до предельного значе-

ния показателя свойства.

Именно при поровой структуре особенно ярко проявляются эф-

ности. Это послуж ло причиной детального изучения особенностей я поровой структуры в инарных системах, особенно в

микромакроструктурах. Увеличение вязкости и механической прочности с стемы при повышении концентрации минерального порошка в асфальтовяжущемАотмечал проф. И.В. Сахаров. Дальнейшие исследования выявили влияние на структурообразование асфальтовяжущего гранулометрического состава и тонкости помола минерального порошка. В последующих работах по исследованию формирования микроструктуры авторыДприходят к выводу, что физикомеханические свойства асфальтовяжущего в первую очередь зависят от физико-химических процессов, происходящих на поверхности раздела минерального зерна и битума. К этим процессам относятся явления смачивания и адсорбции. Интенсивность этих процессов будет зависеть от величины поверхности, на которойИони протекают, т.е. от степени дисперсности материала [7, 8, 9, 10].

Установлено, что на структурообразование асфальтовяжущего, кроме физической и химической адсорбций, при применении пористых минеральных материалов оказывает влияние избирательная диффузия низкомолекулярных компонентов битума под влиянием капиллярных сил вглубь минеральных зерен по капиллярам и микротрещинам, соизмеримым с размерами структурных компонентов битума. Данные факторы обуславливают различную степень структурирующего воздействия минеральных порошков на битум [1, 7, 9]. При равных концентрациях различные минеральные порошки в асфальтовяжущем образуют равнопрочные системы с той или иной интенсивно-

8

стью структурообразования вплоть до предельного значения, которое характеризует переход к контактной структуре, при которой в системе появляется воздушная фаза и начинается разупрочнение контактов и всей системы в целом [7, 9].

Повышение концентрации песка в поровой структуре асфальто- Свого раствора характеризуется возрастанием прочности системы, од-

нако рост прочности раствора происходит более медленно, чем асфальтовяжущего при повышении концентрации минерального порошка, так как одновременно с ростом прочности системы происхо- трациидит сн жен е суммарной адгезионной прочности на границе контакта вяжущего с песком. Рост прочности системы с повышением концен-

песка про сход т при наличии в асфальтовяжущем свободного или слабоструктур рованного битума, который переходит на по-

верхность зеренбАпеска, тем самым создается более прочная структура

асфальтовяжущего. При применении в мезоструктуре асфальтовяжущего опт мальной структуры, т.е. имеющего максимальную прочность плотность для данного минерального порошка и битума [9], происход т пон жен е прочности системы вследствие перехода части битума на поверхность зерен песка и появления пористости.

Интенсивность нарастания или понижения прочности мезоструктуры зависит от свойств песчаной составляющей. Так, прочность раствора и значение структурообразующей концентрации песка

отношению к вяжущему, но имеющиеДостроугольную форму зерен и шероховатую поверхность, интенсивно повышают величину предельного напряжения сдвига системы.

в значительной степени зависят от крупности зерен, степени их окатанности, удельной поверхности, пористости и химикоминералогических свойств поверхности. Упрочнение системы при

введении песчаной составляющей происходит за счет повышения

внутреннего трения. Даже пески, обладающие низкой активностью по И

Понижение крупности зерен песчаной составляющей мезоструктуры ведет к уменьшению структурообразующей концентрации

песка в системе, что связано с повышением удельной поверхности и уменьшением набора фракции зерен песка, приводящих к увеличению пористости и снижению плотности асфальтового раствора. Процессы структурообразования в поровой макроструктуре асфальтобетона при повышении концентрации щебня (гравия) сопровождаются дальнейшим увеличением предельного напряжения сдвига системы за счет увеличения плоскостей скольжения и их шероховатости. Следствием

9

этого является основное назначение щебня (гравия) в системе, которое заключается в формировании жесткого пространственного карка-

са, обеспечивающего сдвигоустойчивость асфальтобетона [7, 9]. Кроме этого, при образовании пространственного каркаса рационально используются свойства структурированных битумных пленок, разделяющих зерна щебня (гравия).

Сной и переходе к контактному типу структуры объясняется появлением воздушной фазы, которая в асфальтовяжущем образуется ещё до достижен я с стемой оптимального состояния. В мезо- и макроструктуре, кроме этого, при переходе к контактному типу структуры

нижение прочности бинарных систем при повышении концентрации основных структурообразующих компонентов сверх предель-

од т утолщен е слоя вяжущего на минеральной поверхности, что связано с укрупнен ем зерен минеральной части при повышении

(рис. 2), при этом он указывает, что «... из возможных связей структур будет оптимальна та, при которой в наибольшей степени реализуются потенциальные возможности материала» [8].

Однако, как показывает практика дорожного строительства, для приготовления асфальтобетона используются различные каменные материалы и промышленные отходы, обладающие широким разнооб-

10
