Практикум по линейной алгебре и аналитической геометрии в среде МАТЛАБ. Модуль 2. Аналитическая геометрия.

Лабораторный практикум 2.1. Прямая на плоскости. Авторы: кафедра ВМ-1

1.2.Уравнение прямой линии, проходящей через заданную точку перпендикулярно

Лабораторный практикум 2.1. Прямая на плоскости.

1. Прямая на плоскости.

1.1.Общее уравнение прямой на плоскости

Общее уравнение прямой на плоскости имеет вид

Здесь n (A, B) – нормальный вектор прямой (т.е. любой ненулевой вектор, перпендикулярный этой прямой). A , B и С– любые действительные числа, причем A и B не равны нулю одновременно.

Частные случаи формулы (1):

1.А=0, уравнение прямой приводится к виду . Это уравнение прямой параллельной оси ;

2.B=0, прямая параллельна оси ;

3.C=0, прямая проходит через начало координат.

Построение прямой линии по уравнению (1) означает, что входными параметрами в систему являются коэффициенты уравнения (1) A , B и С. Поэтому, если , мы всегда можем выразить y и подать его на вход одноименному аргументу функции plot( ). Для построения прямой будет достаточно двух точек, поэтому аргумент x зададим двумерным массивом, а аргумент y будет вычисляться по формуле , где коэффициенты

Модуль 2. Лабораторный практикум 2.1. Прямая на плоскости. Авторы: кафедра ВМ-1

A , B и С задаются заранее. Эта формула будет для каждого х вычислять свой у. Если мы зададим в диапазоне для х определенный шаг, то мы будем иметь набор узловых точек (х,у), которые с помощью маркеров в функции plot можно отметить особо.

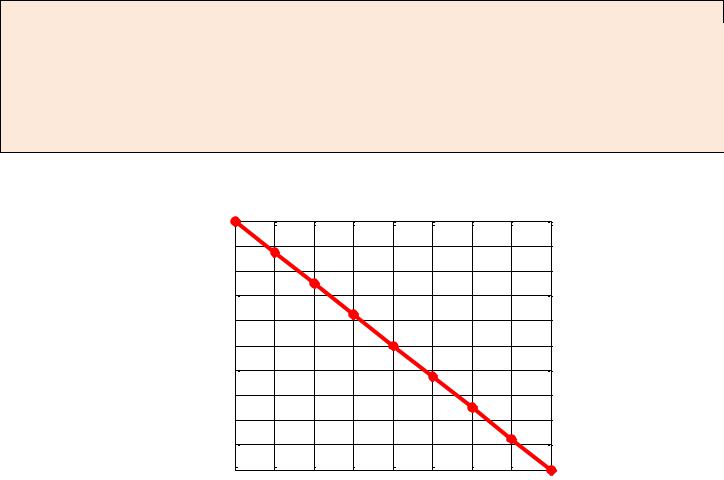

Пример 1. Часть 1

Построить пунктирную прямую красного цвета толщины 4, заданную общим уравнением

.Значение абсцисс точек прямой изменяются в диапазоне [-2;2] с шагом 0.5. В узловых точках вывести круговые маркеры красного цвета. Заголовком графика является общее уравнение прямой.

Решение:

A=-5; B=-4; C=-8; % задание коэффициентов уравнения x=-2:0.5:2; % формирование диапазона абсцисс y=-(A*x+C)/B; % вычисление значений ординат

plot(x,y,':ro', 'LineWidth',4) % построение графика прямой линии grid on % визуализация координатной сетки title('A*x+B*y+C=0') % задание заголовка

xlabel('x'), ylabel('y') % обозначение осей

2

Модуль 2. Лабораторный практикум 2.1. Прямая на плоскости. Авторы: кафедра ВМ-1

Часть 2

Используя функцию plot(), построить ту же прямую на том же рисунке, но сплошную, зеленого цвета, толщину оставить такой как она есть по умолчанию (значит по сравнению с рис.1 прямая станет тоньше). Значение абсцисс точек прямой – массив, состоящий из двух точек -6 и 6. Вопрос: сколько будет узловых точек у функции plot( )?

% продолжаем писать ту же программу hold on

x=[-6,6]; % теперь массив размерности 1х2, т.е узловых точек будет 2, % для построения прямой достаточно двух узловых точек

y=-(A*x+C)/B; % вычисление значений ординат plot(x,y,'-g') % построение графика прямой линии

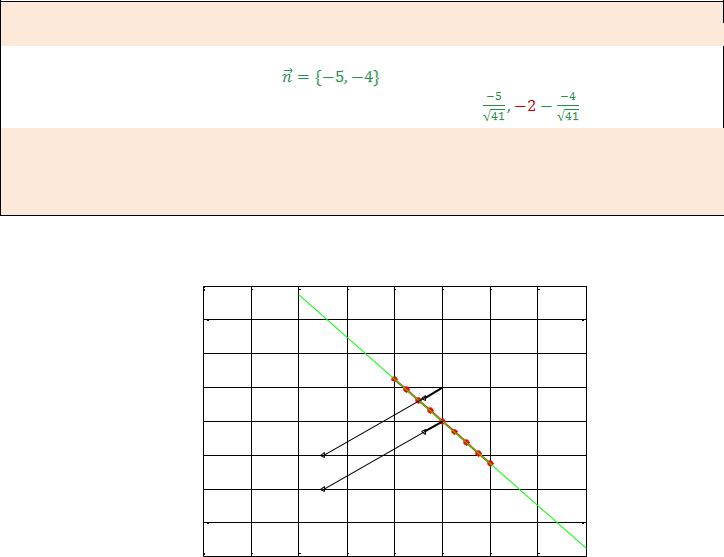

Часть 3

Провести с помощью функции line( ) оси координат черного цвета c диапазонами [-10,6] по оси Ox и [-10,6] по оси Oу.

Изобразить вектор , орт вектора , берущими начало а) из начала координат;

б) из точки (0,-2), лежащей на заданной прямой. A и B – соответствующие коэффициенты прямой. Орты изобразить толщиной 4. Стрелочки концов векторов отметить толщиной 2. У исходной кривой изменить толщину до 4.

>>line([-10,0;6,0],[0,6;0,-10],'Color','black') % построение осей координат

% начинаем строить вектор из начала координат O(0,0)

>>line([0;-5],[0;-4],'Color','black') % построение прямой (0,0)________(-5,-4)

>>plot(-5,-4,'k<','lineWidth',2) % построение конца вектора в точке (-5,-4)

% начинаем строить орт вектора из начала координат O(0,0), координаты орта

, т.к. длина вектора равна .

% строим более толстую прямую (0,0)________() черного цвета

>>line([0,-5/sqrt(41)],[0;-4/sqrt(41)],'Color','black','LineWidth',4)

>>plot(-5/sqrt(41),-4/sqrt(41),'k<','lineWidth',2) % построение конца вектора в точке ()

%начинаем строить вектор из начала точки (0,-2), стало быть, этот вектор лежит

%на прямой с координатами начала и конца: (0,-2)________(-5,-6)

3

Модуль 2. Лабораторный практикум 2.1. Прямая на плоскости. Авторы: кафедра ВМ-1

>> line([0;-5],[-2;-6],'Color','black') >> plot(-5,-6,'k<','lineWidth',2)

почему?

>> line([0,-5/sqrt(41)],[-2;-2-4/sqrt(41)],'Color','black','LineWidth',4) >> plot(-5/sqrt(41),-2-4/sqrt(41),'k<','lineWidth',2)

4

Модуль 2. Лабораторный практикум 2.1. Прямая на плоскости. Авторы: кафедра ВМ-1

1.2.Уравнение прямой линии, проходящей через заданную точку перпендикулярно заданному вектору

y

n

q

M0

x

Рис.3.

Здесь входными параметрами будут координаты нормального вектора A и B и координаты точки прямой M0 (x0 ; y0 ) = (X0, Y0). При построении прямой линии по таким входным параметрам, мы все равно будем использовать функцию plot(x,y, ' '), в которой аргумент y будет вычисляться уже по формуле

Пример 2.

Построить штрих-пунктирную прямую линию зеленого цвета, проходящую через точку

M0(0.6;-0.4) перпендикулярно вектору . Вывести квадратные маркеры в узловых точках (х,у) линии. Отобразить координатные оси черным цветом. Вывести обозначение заданной точки M0, вектора и координатных осей. Построить на координатной

плоскости вектор , используя только функцию «line» В качестве заголовка задать уравнение прямой, проходящей через заданную точку перпендикулярно заданному вектору.

Решение:
