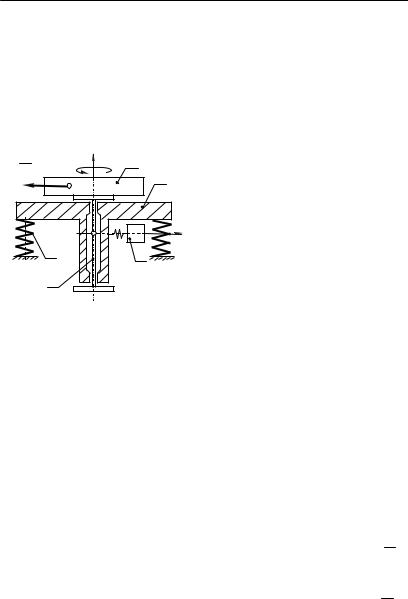

способом удаления части материала ротора в более тяжелой его части.

Статической балансировке подвергают роторы, которые имеют небольшие размеры вдоль оси вращения (отношение ширины вдоль оси вращения к диаметру bD 0,2).

Динамическая балансировка. При значительных размерах ротора вдоль оси вращения требуется динамическая балансировка, так как у такого ротора кроме статической неуравновешенности может присутствовать и существенная моментная. Поскольку динамическая неуравновешенность устраняется двумя корректирующими массами, то такую неуравновешенность можно условно представить в виде неуравновешенности двух точечных

масс, дисбалансы которых соответственно равны D1 и

D2 (рис.8.17,а, б).

Рис. 8.17.

В зависимости от подвижности оси вращения ротора станки, предназначенные для динамической балансировки, можно разделить на три группы: с неподвижной осью вращения, с колеблющейся относительно некоторой оси осью вращения и с пространственным движением оси вращения.

На рис. 8.17,а показана схема станка, который относится ко второй группе. Ротор 1, балансировка которого осуществляется, вращается с угловой скоростьюв подшипниках рамы 2. Рама к станине крепится на двух опорах: шарнирной (опора О ) и упругой (опора 3). Вследствие такого крепления рама может покачиваться относительно неподвижной оси, проходящей через центр шарнира О перпендикулярно плоскости чертежа. Вместе с рамой будет покачиваться относительно станины и ротор со своей осью z. Амплитуда колебаний рамы при вращении ротора замеряется индикатором 4.

При балансировке ротор 1 на раме 2 устанавливают таким образом, что бы одна из плоскостей, в которых закрепляют корректирующие массы, проходила через центр шарнира О .

Например, при определении корректирующей массы mкII , закрепленной в плоскости II II , ротор нужно установить так, что бы плоскость I I , закрепления корректирующей массы mкI , проходила через центр шарнира О . В этом случае колебания рамы будут вызываться моментами относительно центра шарнира О

дисбалансов D1, D2 и дисбаланса корректирующей массы mкII (дисбаланс корректирующей массы mкI момент относительно этой точки не создает). Угловую координату и величину дисбаланса корректирующей массы mкII

определяют расчетным путем 9 по амплитудам колебаний рамы станка для трех вариантов ротора: исходный ротор; ротор с закрепленной в произвольной точке плоскости II II дополнительной массой m и ротор с закрепленной в этой же точке дополнительной массой 2m.

Вектор дисбаланса массы mкI определяется аналогичным способом, но ротор 1 нужно снять с подшипников рамы 2, повернуть вокруг вертикальной оси и вновь положить на подшипники, но так, чтобы с осью шарнира О была совмещена плоскость II II .

На рис. 8.17,б показана схема станка, который относится к третьей группе. Неуравновешенный ротор 1 вращается с постоянной угловой скоростью в подшипниках, смонтированных на плите 2, которая опирается на станину посредством четырех пружин 3. С плитой 2 связаны два сейсмических датчика 4 и 5. При вращении ротора под воздействием его неуравновешенности ось z и плита 2 совершают пространственное движение, которое воспринимается датчиками 4 и 5. Датчики преобразуют вынужденные колебания плиты в электрические импульсы, направляемые в электронное счетно-решающее устройство (на схеме не показано).

Электронное счетно-решающее устройство смонтировано таким образом, что измеритель дисбаланса D1 настраивается на исключение в своих показаниях

влияния дисбаланса D2 , и дает, таким образом, сведения

только о дисбалансе D1. Точно также, благодаря специальной настройке, измеритель дисбаланса D2 дает сведения только об этом дисбалансе. Следовательно, оба искомых дисбаланса одновременно определяются электронным устройством.

После определения дисбалансов D1 и D2 оператор балансирует ротор в плоскостях коррекции I I и II II или установкой корректирующих масс, или удалением части материала.
