Материал: Динмаический режим средств измерений
Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам
Г

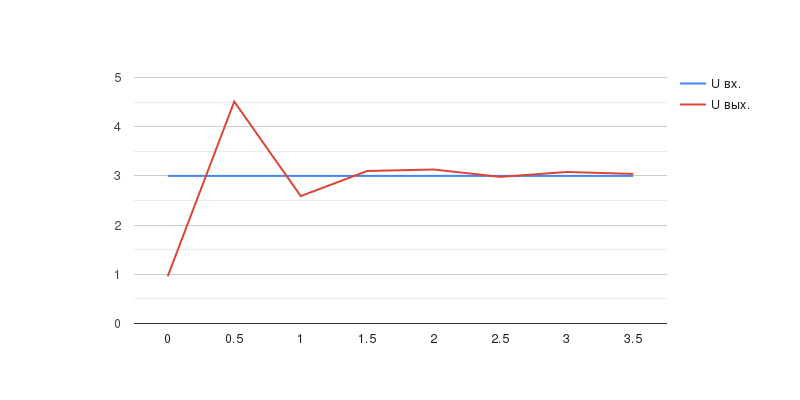

рафик 4.Таблица.5 при f0=0.8 и B=0.3
| t,c | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| U вх. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| U вых. | 0.96 | 4.51 | 2.59 | 3.1 | 3.13 | 2.98 | 3.08 | 3.04 |
| dU | 2.04 | -1.51 | 0.41 | -0.1 | -0.13 | 0.02 | -0.08 | -0.04 |
Г
рафик 5.Таблица.6 при f0=0.8 и B=0.7
| t,c | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| U вх. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| U вых. | 0.67 | 3.17 | 3.12 | 3.04 | 3.05 | 3.05 | 3.05 | 3.05 |
| dU | 2.33 | -0.17 | -0.12 | -0.04 | -0.05 | -0.05 | -0.05 | -0.05 |
График 6.
Таблица.7 при f0=0.8 и B=1
| t,c | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| U вх. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| U вых. | 0.36 | 2.58 | 2.99 | 3.04 | 3.05 | 3.05 | 3.05 | 3.05 |
| dU | 2.64 | 0.42 | 0.01 | -0.04 | -0.05 | -0.05 | -0.05 | -0.05 |
Г
рафик 7.Таблица.8 при f0=0.8 и B=2
| t,c | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| U вх. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| U вых. | -0.12 | 1.4 | 2.19 | 2.62 | 2.84 | 3.94 | 3 | 3.03 |
| dU | 3.12 | 1.6 | 0.81 | 0.38 | 0.16 | -0.94 | 0 | -0.03 |
График 8.

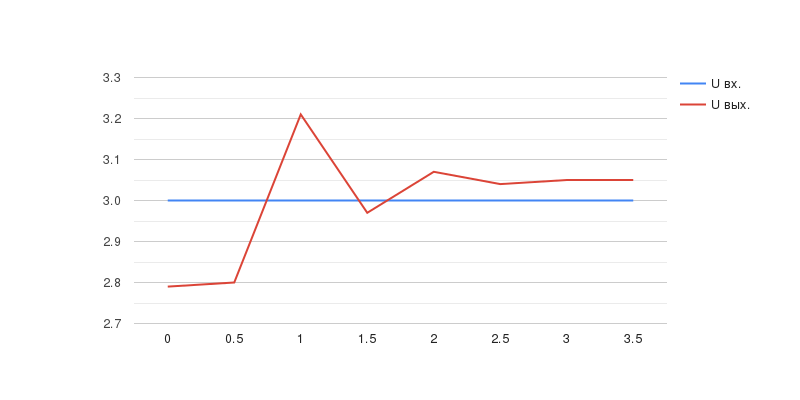

Таблица.9 при f0=1.2 и B=0.3
| t,c | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| U вх. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| U вых. | 2.79 | 2.8 | 3.21 | 2.97 | 3.07 | 3.04 | 3.05 | 3.05 |
| dU | 0.21 | 0.2 | -0.21 | 0.03 | -0.07 | -0.04 | -0.05 | -0.05 |
График 9.
Таблица.10 при f0=1.2 и B=0.7
| t,c | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| U вх. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| U вых. | 1.54 | 2.17 | 3.04 | 3.5 | 3.05 | 3.05 | 3.05 | 3.05 |
| dU | 1.46 | 0.83 | -0.04 | -0.05 | -0.05 | -0.05 | -0.05 | -0.05 |
Г
рафик 10.Таблица.11 при f0=1.2 и B=1
| t,c | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| U вх. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| U вых. | 1.14 | 2.93 | 3.05 | 3.5 | 3.05 | 3.05 | 3.05 | 3.05 |
| d  U | 1.86 | 0.07 | -0.05 | -0.05 | -0.05 | -0.05 | -0.05 | -0.05 |
График 11.
Таблица.12 при f0=1.2 и B=2
| t,c | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| U вх. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| U вых. | 0.29 | 2.07 | 2.69 | 2.92 | 3 | 3.04 | 3.05 | 3.05 |
| dU | 2.71 | 0.93 | 0.31 | 0.08 | 0 | -0.04 | -0.05 | -0.05 |
Г

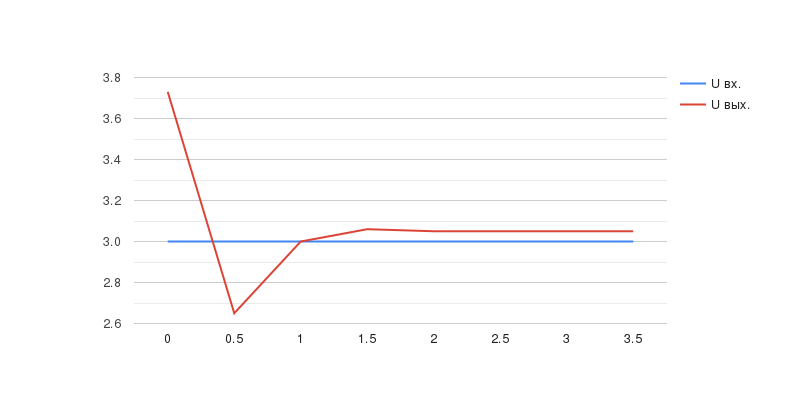

рафик 12.Таблица.13 при f0=1.6 и B=0.3
| t,c | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| U вх. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| U вых. | 3.73 | 2.65 | 3 | 3.06 | 3.05 | 3.05 | 3.05 | 3.05 |
| dU | -0.73 | 0.35 | 0 | -0.06 | -0.05 | -0.05 | -0.05 | -0.05 |
Г
рафик 13.Таблица.14 при f0=1.6 и B=0.7
| t,c | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| U вх. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| U вых. | 2.33 | 3.06 | 3.05 | 3.05 | 3.05 | 3.05 | 3.05 | 3.05 |
| dU | 0.67 | -0.06 | -0.05 | -0.05 | -0.05 | -0.05 | -0.05 | -0.05 |
Г
рафик 14.Таблица.15 при f0=1.6 и B=1
| t,c | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| U вх. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| U вых. | 1.71 | 3.03 | 3.05 | 3.05 | 3.05 | 3.05 | 3.05 | 3.05 |
| dU | 1.29 | -0.03 | -0.05 | -0.05 | -0.05 | -0.05 | -0.05 | -0.05 |
Г
рафик 15.Таблица.16 при f0=1.6 и B=2
| t,c | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| U вх. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| U вых. | 0.72 | 2.43 | 2.9 | 3.01 | 3.04 | 3.05 | 3.05 | 3.05 |
| dU | 2.28 | 0.57 | 0.1 | -0.01 | -0.04 | -0.05 | -0.05 | -0.05 |
Г
рафик 16.Задание 2. Построение графиков зависимостей времени установления от собственной частоты колебаний и коэффициента демпфирования при заданных отдельных параметрах
Таблица 1.
| f0, кГц | 0.4 | 0.8 | 1.2 | 1.6 |
| ty при β=0.3, мс | 2.8 | 2.3 | 1.8 | 1.4 |
| ty при β=0.7, мс | 2.5 | 1.3 | 1 | 0.8 |
| ty при β=1, мс | 1.8 | 1 | 0.8 | 0.8 |
| ty при β=2, мс | 3.5 | 2 | 1.5 | 1.4 |
Таблица 2.
| β | 0.3 | 0.7 | 1 | 2 |
| ty при f0=0.4, | 2.8 | 2.5 | 1.8 | 3.5 |
| ty при f0=0.8, | 2.3 | 1.3 | 1 | 2 |
| ty при f0=1,2 | 1.8 | 1 | 0.8 | 1.5 |
| ty при f0=1.6 | 1.4 | 0.8 | 0.8 | 1.4 |
