Материал: Динмаический режим средств измерений
Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

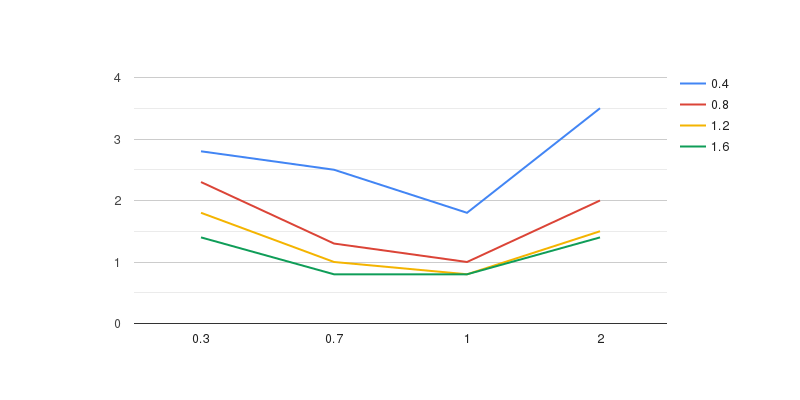

График 1.

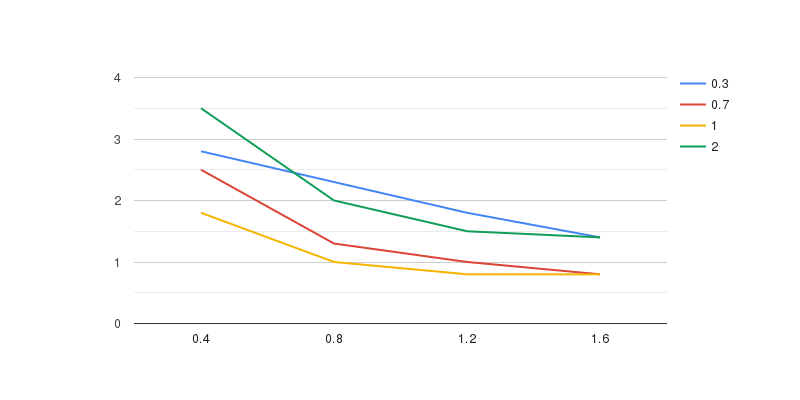

Г
рафик 2.Задание 3. Построение графика входного и выходного сигналов при синусоидальном режиме.
Таблица 1.
| t,c | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| U вх. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| U вых. | -0.49 | 2.65 | 4.58 | 3.95 | 2.83 | 2.5 | 2.92 | 3.25 |
| dU | 3.49 | 0.35 | -1.58 | -0.95 | 0.17 | 0.5 | 0.08 | -0.25 |

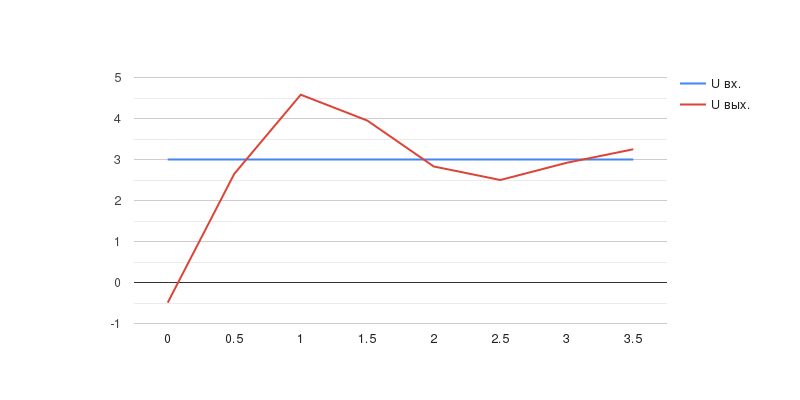

График 1.
| В ходе данной лабораторной работы был исследован динамический режим электронно-лучевого осциллографа. На основе произведенных измерений были построены графики входного и выходного сигналов, а также найдены динамические погрешности при заданных частоте собственных колебаний и коэффициенте демпфирования. Было определено время установления выходного сигнала для каждого случая, что позволило построить графики зависимости tу от частоты собственных колебаний и коэффициента демпфирования. Зависимость времени установления от частоты носит гиперболический характер, с увеличением частоты время установления уменьшается. С увеличением коэффициента демпфирования время установления выходного сигнала так же уменьшается, однако после начинает снова расти.О характере данной зависимости сложно судить в силу малого количества экспериментальных точек. |
