Материал: Геодезические работы при выносе границ земельного участка

В состав стандартного спутникового GNSS комплекта входит два спутниковых геодезических приёмника, один из которых выступает базовым, установленным на точке с заданными координатами. Второй приемник выступает в качестве роверного (передвижного). При этом оба приемника должны работать одновременно. Так же в комплект спутникового приемника входят: антенна, приемник, контроллер (управляющее устройство), блок питания (для зарядки аккумуляторов и питания от сети), аккумуляторы или батареи, кабели, штатив и веха, а также устройства крепления или установки антенны на них, рюкзак или кейс, чехлы и прочее оснащение. Для того, чтобы была возможность добраться до мест выполнения работ, которые могут находиться в труднодоступных, бездорожных местах, желательным является наличие автомобиля высокой проходимости, а также одежды по сезону.

При работе в режиме реального времени должен быть радиомодем с блоком питания и радиоантенна. Для обработки результатов наблюдений необходим компьютер и программное обеспечение.

Для проведения работ по выносу в натуру точек земельного участка при помощи GNSS-оборудования необходим один комплект геодезической GNSS -аппаратуры. Комплект должен включать в себя, помимо приемника и антенны, контроллер и GSM (Global System for Mobile Communications / Глобальный стандарт цифровой мобильной сотовой связи) или UHF (Ultra-High Frequency / ультра короткие волны) модемы для передачи корректирующей информации (поправок) от базовой станции к подвижным приемникам в режиме онлайн.

Первый приемник (база) устанавливается на пункт с известными координатами, а второй (ровер) - перемещается по территории, где производится вынос точек в натуру, при этом, координаты выносных точек заносятся в память контроллера, закрепленного на ровере. Координаты выносных точек выводятся на дисплей контроллера и сообщают исполнителю, куда ему необходимо перенести ровер, чтобы он оказался в нужной точке.

Данный метод имеет ряд сложностей и ограничений:

Во-первых, серьезные ограничения на работу спутниковой геодезической аппаратуры накладывают внешние условия, такие как растительность, наличие рядом с объектом работ высоких зданий, заборов и т.д., так как данные объекты создают помехи в прохождении спутникового сигнала, что приводит к существенному снижению точности определения местоположения выносной точки. Так же влияние на точность и результаты измерений могут оказать расположенные поблизости источники электромагнитного излучения.

Во-вторых, Глобальные Навигационные Спутниковые Системы (ГНСС) GPS и ГЛОНАСС используют в своей работе пространственные общеземные системы координат, а ЕГРН осуществляет сбор и хранение информации о граничных точках участков в плоских прямоугольных местных системах координат (МСК), таким образом возникает задача по переводу координат из одной системы в другую. Данная задача решается проведением процедуры локализации, которая является довольно трудоемкой.

Но с другой стороны, спутниковое оборудование позволяет снизить трудовые и временные затраты, автоматизировать процесс работ. Обеспечивает необходимую точность и надежность, высокую производительность, возможность проведения геодезических работ при отсутствии прямой видимости между GPS приемниками, мобильность, быструю обработка информации при соответствующих условиях работы.

Выбор прибора зависит от поставленной задачи, поэтому применение спутникового оборудования не всегда является обоснованным и целесообразным. Определенные виды работ лучше выполнять при помощи электронно-оптического оборудования, например электронного тахеометра.

2.3 Вынос границ земельного участка с помощью электронного тахеометра

Ранее были рассмотрены случаи, при которых требуется вынос границ земельного участка на местность и как это осуществляется при помощи спутникового оборудования. Для решения данного вопроса также можно использовать электронный тахеометр.

Электронный тахеометр - многофункциональный геодезический прибор, представляющий собой комбинацию кодового теодолита, встроенного светодальномера и специализированного мини-компьютера, обеспечивающие запись результатов измерений во внутренние или внешние блоки памяти. К настоящему времени в развитых зарубежных странах и в России разработано и производится большое число типов электронных тахеометров, различающихся конструктивными особенностями, точностью и назначением. [28]

В комплект вместе с тахеометром входят один стандартный отражатель, штативы и металлическая веха для установки отражателя при тахеометрической съёмке.

Электронный тахеометр всегда работает полярным методом, т.е. всегда измеряет углы и расстояния. Но визуализация на экране может происходить разными способами: полярных и прямоугольных координат, прямой угловой засечки, линейной засечки, проектного хода, промеров по створу и др. Выбор того или иного способа исходит из условий местности, густоты исходных пунктов, конфигурации проектных объектов и других факторов.

Выполнение работ по выносу границ земельного участка полярным методом является достаточно трудоемким, так как обязательно включает в себя этап подготовительных работ, для создания разбивочной основы. Разбивочная основа представляет собой точки с известными координатами, закрепленные на местности.

Сущность данного метода заключается в построении проектного угла от заданного направления, а затем проектного расстояния по построенному направлению. По известным координатам выносных точек и точек разбивочной основы рассчитываются элементы выноса - полярный угол и расстояние, откладываемые от направления с одной точки разбивочной основы на другую и до выносной точки. После расчета данных параметров электронный тахеометр устанавливают на ту точку разбивочной основы, от которой эти параметры были рассчитаны, производят ориентирование на другую точку разбивочной основы, затем откладывают рассчитанные ранее угол и расстояние при помощи угломерной и дальномерной части электронного тахеометра. [28]

Точность метода полярных координат зависит от точности построения угла и точности откладывания расстояния. На выполнение работ практически не оказывают влияние внешние условия, поэтому полярный метод является наиболее точным для выноса точек на местность.

На данный момент, все современные электронные тахеометры оборудованы программным обеспечением, позволяющим производить расчет элементов выноса автоматически, для этого достаточно внести во внутреннюю память тахеометра координаты выносных точек и точек разбивочной основы.

Рассмотрим порядок действий на примере электронного тахеометра Nikon Nivo M.

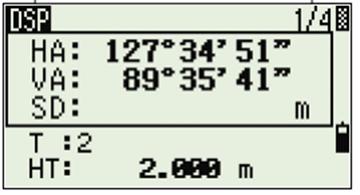

В тахеометре Nikon Nivo M для решения ряда прикладных задач предусмотрено несколько функций по выносу в натуру. Для входа в меню разбивки из главного меню измерения нажмите клавишу S-O. Главное меню измерений представлено на рисунке 9.

Рисунок 9 - Главное меню измерений

При выносе в натуру по углу и горизонтальному проложению следует придерживаться следующей последовательности:

. Зайти в меню разбивки при помощи клавиши S-O, затем нажать HA-HD.

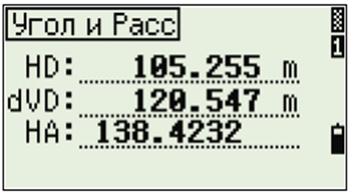

. Ввести значение горизонтального проложения HD от точки стояния до выносимой точки, превышение dVD от точки стояния до выносимой точки и значение HA горизонтального угла направления на выносимую точку, как показано на рисунке 10.

Рисунок 10 - Скрин дисплея во время работы

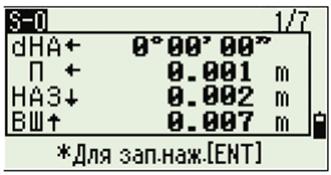

. Теперь нужно поворачивать инструмент до тех пор, пока значение dHA не станет равным 0°00'00", как показано на рисунке 11. Затем навести зрительную трубу на отражатель и нажать MSR1 или главное меню измерений- 2 - MSR2. После того как будет завершено измерение - на экране будет показана разница dHA между текущим положением отражателя и требуемым значением горизонтального угла.

Рисунок 11 - Скрин дисплея во время работы

. Если требуется - скорректировать положение отражателя, как показано на рисунке 12, и снова нажать MSR1 или MSR2. Для записи выносимой точки нажать ENT. В поле PT ввести номер или имя точки и по желанию кодовое обозначение точки в поле CD. После записи прибор вернется в режим измерений.

Рисунок 12 - Скрин дисплея во время работы

При выносе точки в натуру по координатам следует придерживаться следующей последовательности:

. Зайти в меню разбивки при помощи клавиши S-O, затем нажать XYZ, как показано на рисунке 13.

Рисунок 13 - Скрин дисплея во время работы

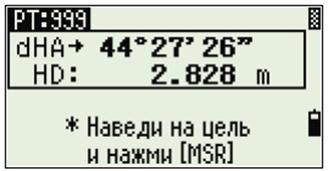

. Ввести название точки Т для выноса в натуру, а также ее координаты (если точка с таким именем уже существует в проекте, то ее координаты будут выведены на экран). Или воспользоваться возможностью задать точку введя радиус РАД от прибора. Если найдено несколько точек, тогда будет показан список, из которого можно выбрать нужную Вам точку. Появится значение угла поворота dHA и расстояние до точки HD.

. Теперь нужно поворачивать инструмент до тех пор, пока значение dHA не станет равным 0°00'00". Затем наведите зрительную трубу на отражатель и нажмите MSR1 или MSR2, как показано на рисунке 14. После того как будет завершено измерение на экране будет показана разница dHA между текущим положением отражателя и требуемым значением горизонтального угла.

Рисунок 14 - Скрин дисплея во время работы

. Если требуется скорректировать положение отражателя и снова нажать MSR1 или MSR2. Для записи выносимой точки следует нажать ENT. В поле PT ввести номер или имя точки и по желанию кодовое обозначение точки в поле CD. После записи прибор вернется в режим измерений. [29]

В результате измерений тахеометром автоматически вводятся поправки за метеоусловия, за приведение длин линий к плоскости и др. Тахеометры обеспечивают индикацию горизонтальных и вертикальных углов, дирекционных углов, наклонных расстояний, горизонтальных проложений, приращений координат и других величин. Время на выполнение комплекса измерений (горизонтальное направление + вертикальный угол + расстояние + вывод результата) составляет несколько секунд. Большинство тахеометров имеют собственную память, встроенный микропроцессор и библиотеку программ для выполнения геодезических работ.

Ряд современных тахеометров позволяет с помощью специального отражателя выполнять измерения до невидимых точек (например, через листву), а также работать с микропризменными наклейками.

Все перечисленные достоинства тахеометров позволяют значительно повысить эффективность и скорость выполнения геодезических. [30]

3. Вынос границ земельного участка с кадастровым номером 35:24:0202005:40 под спорткомплексом ВоГУ

.1 Физико-географическая и экономическая характеристика местоположения объекта работ

Одним из крупнейших субъектов Российской Федерации среди областей является Вологодская область, территория которой простирается на 650 км с запада на восток и на 385 км с севера на юг, площадь составляет 145,7 тыс. кв. км. Область входит в состав Северо-Западного федерального округа и граничит со следующими субъектами Российской Федерации: на юге - с Костромской и Ярославской областями, на юго-западе - с Тверской и Новгородской, на западе - с Ленинградской, на севере - с Архангельской, на востоке - с Кировской, на северо-западе - с Республикой Карелия.

Центральной частью Вологодской области является Вологодский район, границы которого определяются законом Вологодской области от 6 декабря 2004 года № 1112-ОЗ "Об установлении границ Вологодского муниципального района, границах и статусе муниципальных образований, входящих в его состав". Расположение Вологодского района и г. Вологда на карте Вологодской области представлено на рисунке 15.

Рисунок 15 - Расположение Вологодского района и г. Вологда на карте Вологодской области

Район имеет обще границы с соседними районами, а именно: с Усть-Кубенским и Сокольским на северо-востоке, с Междуреченским и Грязовецким на юго-востоке, с Шекснинским на западе и с Кирилловским на северо-западе. Площадь района составляет 4,5 тыс. кв. км.

Рельеф Вологодского района, в общем, можно отнести к пологоволнистой равнине. Он делится на две части: юго-западную и северо-восточную. Юго-западная часть относится к Вологодской возвышенности, а северо-восточная часть приурочена к полосе крупных озерных впадин и Сухонской низине. Рельеф возвышенности, которая сложена мощными ледниковыми и вводно-ледниковыми отложениями, в основном, холмисто-грядовый и волнисто-равнинный. Низины отмечаются однообразным плоским рельефом.

Полезные ископаемые не отличаются большим разнообразием и приурочены в основном к осадочным породам.
