Материал: Химия, физика и механика материалов. Рудаков О.Б., Перцев В.Т

ратура в среде реакции может повышается до значений 500 градусов Цельсия,

до таких значений она доходит при условии только тогда, когда имеют место крупные гипсовые отливки, в которых не имеется песка.

Как было продемонстрировано А. Байковым, в случае, когда происходит затвердевание полуводного гипса, идет также процесс коллоидизации. Появля-

ющийся в результате этого двуводный гипс изначально является коллоидным.

Выражается это в отсутствии связи между частичками гипса, каждая из кото-

рых обладает собственной гидратной оболочкой. Таким образом, вяжущее ве-

щество оказывается пластичным. Однако двугидрат, который, как уже было упомянуто ранее, первоначально является коллоидным, затем идёт процесс кристаллизации., при этом с течением времени геометрические размеры кри-

сталлов становятся все более и более значительными. По мере процесса водно-

го испарения кристаллы начинают объединяться, постепенно образуя одно мощное формирование. Данный процесс, требует значительных временных за-

трат и завершается только спустя неделю после его начала. В этом времени гипс приобретает максимальную твердость: после этого она практически не бу-

дет меняться ни в меньшую, ни в большую сторону. Чтобы вода, которая нахо-

дится в избытке, испарялась быстрее, применяется такой метод, как сушка.

Вследствие того, что сульфат кальция, который уже подвергся гидратации,

возможно вернуть в первоначальное состояние, сушка должна производиться максимально осторожным образом, без превышения необходимых температур

(достаточной является отметка в 700 градусов Цельсия). Если же данное усло-

вие не будет соблюдено, то по принципу Ле Шателье равновесие химического взаимодействия станет нарушенным: будет нарастать интенсивность дегидра-

тации сульфата кальция. Из-за этого будет увеличиваться количество исходно-

го полуводного соединения, из-за чего прочность готового изделия снизится

[4].

Запас внутренней энергии, которая сконцентрирована в материалах, при-

меняемых для обжига, значителен. Таким образом, с термодинамической точки

90

Химия, физика и механика материалов. Выпуск № 1 (28), 2021

зрения является выгодным, чтобы кристалл гидрата увеличивался в размерах,

что приводит к высокой прочности.

Когда происходит какое-либо химическое взаимодействие, то одновре-

менно имеют место два процесса. Во-первых, частицы, имеющие простую структуру, стремятся сформировать более сложное образование. Во-вторых,

сложные структуры демонстрируют стремление распасться, образовав несколь-

ко более простых.

Отметим, что данные процессы не являются взаимно зависимыми, и то,

какой именно из них процесс будет преобладать, зависит от конкретной ситуа-

ции (если быть точным, то от того, какая реакция привнесет большее изменение величины). Отличие энергий между данными величинами и определяет размер свободной энергии, которая может быть поглощена или выделена в процессе проведения химического взаимодействия. Чтобы понять, каким является энер-

гетический выход химического взаимодействия, следует воспользоваться сле-

дующим выражением:

ΔG= Gкон– Gисх.

Если давление и температура в процессе протекания химического взаи-

модействия не меняются, то уравнение Гиббса приобретает следующий вид:

ΔG = ΔH– TΔS.

В этом случае изменения Гиббсовой энергии принимают во внимание,

как степень энтропии, так и изменение количества энергии, имеющейся в веще-

ствах, участвующих в химическом взаимодействии.

Отметим, что в зависимости от знака энергии Гиббса можно делать сле-

дующие выводы об энергетических особенностях протекания химического вза-

имодействия:

91

1.В случае, если (ΔG<0), то химическое взаимодействие реализуется в прямом направлении.

2.В случае, если (ΔG=0), то реакция не может протекать (иными сло-

вами, состояние остается равновесным).

3.В случае, если (ΔG>0), то химическое взаимодействие может про-

исходить только в обратном направлении [5].

Вступление в контакт с сушильным агентом воздух, который разогрет до высокой температуры, имеет своим следствием увеличение температуры изде-

лий, а также выделение влаги. Временной промежуток, который завершается с достижением отметки К1, скорость сушки характеризуется постоянным значе-

нием. Когда первая критическая точка преодолевается, то скорость осушения снижается (таким образом, материал начинает приобретать равновесную влаж-

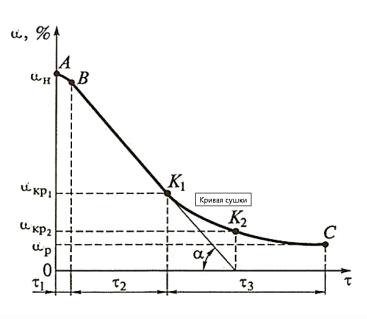

ность). На рисунке 3 продемонстрирована кривая изменения скорости по мере ее продвижения к завершению.

Рис. 3. Кривая сушки

После того, как преодолевается вторая критическая точка, то при про-

должении сушки влага перестает перемещаться к поверхности материала. При

92

Химия, физика и механика материалов. Выпуск № 1 (28), 2021

этом процесс испарения не останавливается, однако он становится направлен-

ным вглубь осушаемого материала.

Отметим, что описанная в предыдущих абзацах принципиальная схема осушения материалов, обладающих капиллярно-пористой структурой, в зави-

симости от внешних условий может определенным образом трансформировать-

ся. Свое влияние на данный процесс оказывают, в частности, нагрев теплового носителя, химические характеристики осушаемых материалов, скорость проте-

кания процесса тепловой отдачи, а также величины критических точек.

Гипс, в отличие от иных материалов, характеризующихся капиллярно-

пористой структурой, обладает некоторыми специфическими особенностями. В

частности, это практически полное отсутствие устойчивости к температурному воздействию.

Как было выявлено в результате множества исследований, температур-

ный диапазон, при достижении которого осуществляется дегидратация двувод-

ного гипса (при условии, что в нем отсутствуют какие-либо примеси), находит-

ся в пределах от 103 до 107 градусов Цельсия. Но при этом в зависимости от разных условий данная отметка может снизиться и вплоть до 70 градусов Цель-

сия. В качестве специфической особенности гипса стоит рассматривать и то,

что гидратационное взаимодействие носит экзотермический характер. При этом никаких явлений, которые могли бы свидетельствовать об усадке гипса, не воз-

никает [6].

Когда процесс агрегирования кристаллогидратов только начинается, на его скорость воздействует большое количество разнообразных факторов, нося-

щих преимущественно физический характер. Таким образом, действие, имею-

щееся у этих факторов, может (и должно) быть описано в математических вы-

ражениях. Так, скорость, с которой агрегаты растут в размерах, определяется диффузией растворенного вещества. Если пересыщение раствора является низ-

ким (при а < 1,4), то скорость, с которой агрегат растет в размерах, зависит от протекания дислокационного механизма.

93

Как только степень пересыщения в растворе становится максимально низкой, то дислокационный механизм становится активированным. Как опре-

делено в результате экспериментальных исследований, энергия активации диффузии сложного типа составляет = 34440 Дж/моль. Данное значение являет-

ся в 1,65 раза большим, чем энергия, которая возникает при объемной диффу-

зии.

Если концентрация вещества в растворе продолжает нарастать (что озна-

чает, что пересыщение увеличивается), то порядок увеличения кристаллическо-

го массива в размерах становится кинетическим. В этой ситуации происходит появление двумерных зародышевых кристаллов (данный процесс был подробно изучен Фольмером). Таким образом, энергия связи, возникающей между гипсо-

выми молекулами, составляет Е = 7350 Дж/моль. Что касается энергии актива-

ции, необходимой для того, чтобы начала возникать кристаллическая решетка гипса, то ее можно охарактеризовать как равную CaSO4·2H2O - Е = 51408

Дж/моль.

Если происходит такой процесс, как затворение гипса, предназначенного для применения в строительных целях, то во всех случаях необходимо обеспе-

чивать избыточное количество воды. Таким образом, появляется насыщенный гипсовый раствор, в котором происходит обволакивание кристаллов вновь по-

явившихся новобразований (это значит, что кристаллогидраты оказываются от-

деленными друг от друга, поскольку между ними имеется насыщенный рас-

твор). Чтобы прочность продолжала повышаться, следует добиться сращивания множества маленьких кристаллогидратов в один массив (что, как мы уже обра-

щали внимание ранее, связано со значительными временными затратами). Со-

кратить их можно в том случае, если удастся добиться снижения (минимиза-

ции) количества воды затворения, а также интенсификации процесса сушки массы, подвергаемой затвердеванию. Для этого нужно создавать специальные условия (например, максимально снижать влажность воздуха в сушильной ка-

мере). Как только вода полностью удаляется, гипс становится максимально прочным. В процессе проведения сушки гипсового раствора не требуется пре-

94
