До основних характеристик світлодіодів відносяться наступні:

1. Довжина хвилі максимуму спектрального випромінювання .

Світлодіоди являють собою джерело некогерентного випромінювання, тому спектр їх випромінювання характеризується значною шириною.

2. Яскравість ЕЛ.

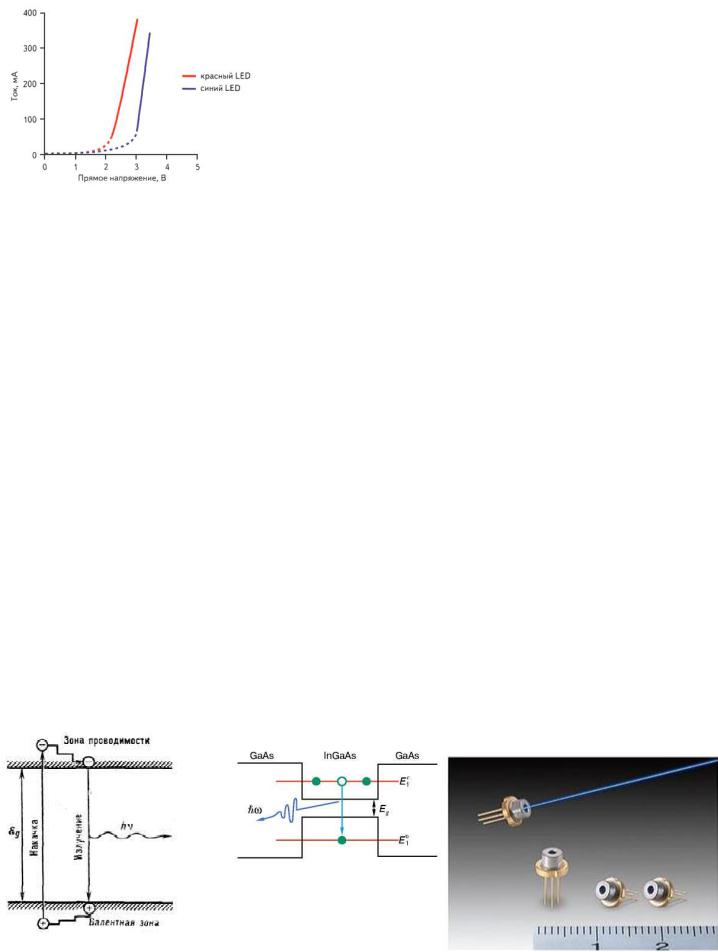

ВАХ світлодіода 3. Густина струму, що проходить через прилад.

4. Коефіцієнт корисної дії: відношення середньої енергії, що випромінюється до енергії, що підводиться до світлодіоду.

5. Напруга, що прикладається до світлодіоду.

НАПІВПРОВІДНИКОВІ ЛАЗЕРИ

Напівпровідниковий лазер - твердотільний лазер, в якому як робоча речовина використовується напівпровідник. У такому лазері, на відміну від лазерів інших типів, використовуються випромінювальні переходи не між ізольованими рівнями енергії атомів, молекул і іонів, а між дозволеними енергетичними зонами або подзонами кристала. В напівпровідниковому лазері накачування здійснюється:

безпосередньо електричним струмом (пряме накачування);

електронним пучком;

електромагнітним випромінюванням.

Оскільки в напівпровідниковому лазері збуджуються і випромінюють колективно атоми, що складають кристалічну гратку, сам лазер може мати дуже малі розміри.

Іншими особливостями напівпровідникових лазерів є високий ККД, мала інерційність, простота конструкції. Типовим представником напівпровідникових лазерів є лазерний діод - лазер, в якому робочої областю є напівпровідниковий p-n перехід. У такому лазері випромінювання відбувається за рахунок рекомбінації електронів і дірок інжектованих в область p-n-переходу. Для отримання лазерного випромінювання також використовують структури з квантовими ямами.

Cхема виникнення випромінювання при міжзонних переходах у напівпровіднику (а), у квантових ямах (б)

У лазері на діоді напівпровідниковий кристал виготовляють у вигляді дуже тонкої прямокутної пластинки. Така пластинка по суті є оптичним хвилеводом, де

випромінювання обмежене у відносно невеликому просторі. Верхній шар кристала легується для створення n-області, а в нижньому шарі створюють p-область. В результаті утворюється плоский p-n перехід великої площі. Дві бокові сторони (торці) кристала поліруються для створення гладких паралельних площин, які утворюють оптичний резонатор, названий резонатором Фабрі-Перо. Випадковий фотон спонтанного випромінювання, що випромінюється перпендикулярно цим площинам, проходить через оптичний хвилевід і кілька разів відбивається від торців, перш ніж вийде назовні.

Проходячи вздовж резонатора, він буде викликати вимушену рекомбінацію, створюючи нові і нові фотони з тими ж параметрами, і випромінювання посилюватиметься (механізм вимушеного випромінювання). Як тільки посилення перевищить втрати, почнеться лазерна генерація. Це відповідає пороговому струму інжекції. Одномодові лазери застосовуються в оптичних запам'ятовуючих пристроях, лазерними вказівками, а також в волоконної техніці.

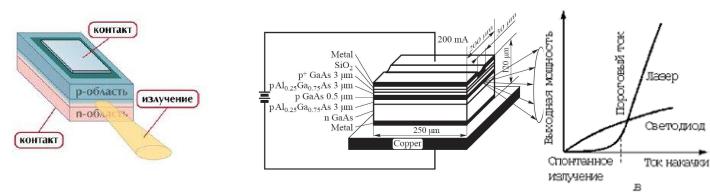

Конструкція інжекційного напівпровідникового

Залежність

вихідної

лазера (а) та лазера на квантових ямах (б)

потужності від струму накачки

Лазерні діоди можуть бути декількох типів. В основної їх частини робочі шари зроблені дуже тонкими, і така структура може генерувати випромінювання тільки в напрямку, паралельному до них. З іншого боку, якщо хвилевід зробити досить

широким в порівнянні з довжиною хвилі, він зможе працювати вже в декількох поперечних режимах. Такий діод називається багатомодовим. Застосування таких лазерів можливо в тих випадках, коли від пристрою потрібна висока потужність випромінювання, і не ставиться умова гарної збіжності променя (тобто допускається його значне розсіювання). Такими областями застосувань є: друкуючі устрою, хімічна промисловість, накачування інших лазерів.

Довжина хвилі випромінювання лазерного діода залежить від ширини забороненої зони між енергетичними рівнями p- і n-областей напівпровідника.

У зв'язку з тим, що випромінюючий елемент достатньо тонкий, промінь на виході

діода, внаслідок дифракції, практично відразу розходиться. Для компенсації цього ефекту і отримання тонкого променя необхідно застосовувати лінзи, що фокусують.

Для багатомодових широких лазерів найбільш часто застосовуються циліндричні лінзи. Для одномодових лазерів, при використанні симетричних лінз, перетин променя буде еліптичних, оскільки розбіжність у вертикальній площині перевищує розбіжність в горизонтальній. Багатомодові лазерні діоди можуть мати вихідну оптичну потужність в безперервному режимі від 500 мВт до 8 Вт, а квазінеперервні лазерні лінійки - до 150 Вт.

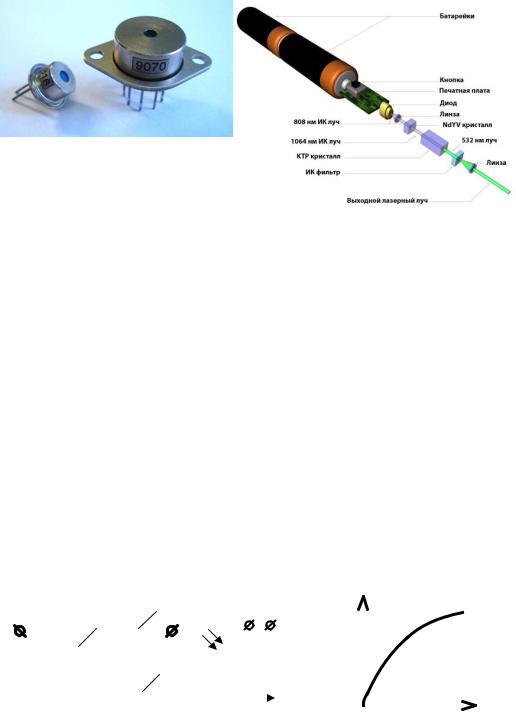

Вигляд типового твердотільного лазера та лазерної указки

НАПІВПРОВІДНИКОВІ ФОТОПРИЙМАЧІ

Фотоприймачі призначені для перетворення світлових сигналів в електричні.

У напівпровідникових фотоприладах використовується внутрішній фотоефект, який

полягає в тому, що при опроміненні електрони напівпровідникового кристала набирають додаткової енергії, що необхідна для вивільнення їх з ковалентних зв’язків. Тому в напівпровідниках з’являються додаткові носії електричного заряду, які збільшують їх електропровідність.

Фоторезистори Фоторезисторами називають напівпровідникові прилади, електричний опір яких

змінюється під дією світла. Конструктивно фоторезистор складається з діелектрика 3, на який нанесено світлочутливий шар напівпровідника 1, і зовнішніх електродів 2 (рис.

а).

Схема вмикання фоторезистора до електричного кола показана на рис. б. Увімкнення джерела Е не залежить від полярності, оскільки фоторезистор не має вентильних властивостей.

Вихідним матеріалом для виготовлення світлочутливого шару фоторезистора є

PbS, CdSe або CdS









































1



2









Е





I





Будова (а), схема















































+













вмикання

(б)

та





























3



















RH





статична

























I









характеристика

(в)





























Ф































































фоторезистора





























0











































































НАПІВПРОВІДНИКОВІ ФОТОПРИЙМАЧІ

За відсутності світла (світловий потік Ф=0) фоторезистор має великий темновий опір, і при прикладенні зовнішньої напруги через нього протікає малий темновий струм

IТ. Під дією світла опір фоторезистора зменшується, і через нього проходить струм

I=C + IТ,

де С - коефіцієнт пропорціональності; Ф - світловий потік;

IТ - темновий струм (темновий опір фото резистора – сотні кілоомів). Залежність I= f(Ф) при Е=const відповідно до формули показана на рис. в. При низьких рівнях освітлення залежність I= f(Ф) можна вважати лінійною:

I=CФФ + IТ,,

де CФ- інтегральна чутливість фоторезистора.

Недоліками фоторезисторів є нелінійність характеристики I= f(Ф) та мала швидкодія (граничні частоти приладу не перевищують 1 кГц).

Фоторезистори застосовують як оптоелектронні датчики, а також як фотоприймачі в оптронах.

ФОТОДІОДИ

У фотодіодах кристал напівпровідника обернений до скляного вікна, через яке надходить світловий потік. Під дією світла на p–n перехід фотодіода внаслідок явища

внутрішнього фотоефекту в областях біля переходу відбувається додаткова генерація пар “електрон-дірка”. Під дією дифузійного поля p–n переходу фотодірки переміщуються до p-області, а фотоелектрони – до n області. При цьому створюється фото ЕРС EФ= (0,1 − 1,0) В, залежність якої від світлового потоку показана на рис. 1.

Під дією цієї фото ЕРС у зовнішньому колі фотодіода протікає фотострум IФ, що збігається за напрямком зі зворотним струмом p-nпереходу (рис. 2).

Оскільки фотострум протікає незалежно від струму, який викликається зовнішнім джерелом напруги, то вираз для повного струму може бути записаний у вигляді

I=IS(- 1)

де IS - струм насичення (екстракції) переходу; U - зовнішня напруга; IФ - фотострум.

Дія фото ЕРС на p–n перехід еквівалентна додатковому зворотному зміщенню переходу, наслідком чого є збільшення зворотного струму фотодіода на величину IФ .

Сім’я ВАХ фотодіода показана на рис. 3.

Eф ,mB

Ф E





диф









400







p +



n



























+





200









+





0

0,25

0,5

0,75

Iпр

+

U

IФ



Ф, лм











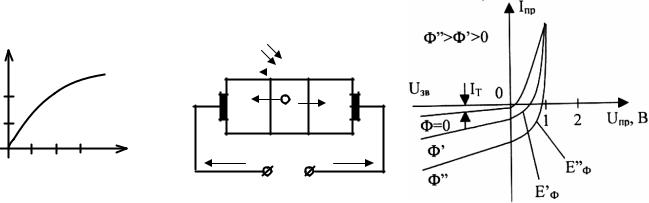

До пояснення принципу дії

Сім’я ВАХ фотодіода

Залежність фотоЕРС від

фотодіода



світлового потоку

ФОТОДІОДИ







Оскільки фото ЕРС і пряма напруга ввімкнені назустріч одна одній, то при їх рівності струм діода дорівнює нулю, що відповідає режимові холостого ходу. ЕРС

холостого ходу при I = 0 можна визначити за формулою: EФ= Тln()

Цю фото ЕРС знаходять також з ВАХ.

Фотодіоди використовують у двох режимах: вентильного фотоелемента (рис. 1) та фотодіодному (рис. б). У першому режимі фотодіод використовують як

джерело струму, датчик, що генерує ЕРС EФ, у чутливому індикаторі випромінювання або сонячній батареї. Фото ЕРС може досягати 1 В. У цьому режимі робоча точка пересувається вздовж осі на ВАХ залежно від інтенсивності світла.

У другому режимі (рис. 2) фотодіод працює на зворотній гілці ВАХ як фоторезистор, опір якого залежить від світлового потоку. Робоча точка може займати

будь-яке положення між осями UЗВ, IЗВ, залежно від напруги джерела U і світлового потоку Ф.

Фотострум залежить не тільки від потоку Ф, але і від довжини хвилі світлового випромінювання, яке діє на p–n перехід. Цей факт ілюструє спектральна характеристика рис. 3.

Параметрами фотодіода є: темновий струм IТ − струм, що проходить через діод при робочій напрузі і відсутності світла; Uроб - робоча напруга − напруга на діоді у фотодіодному режимі; SФ=IФ− інтегральна чутливість.







IФ







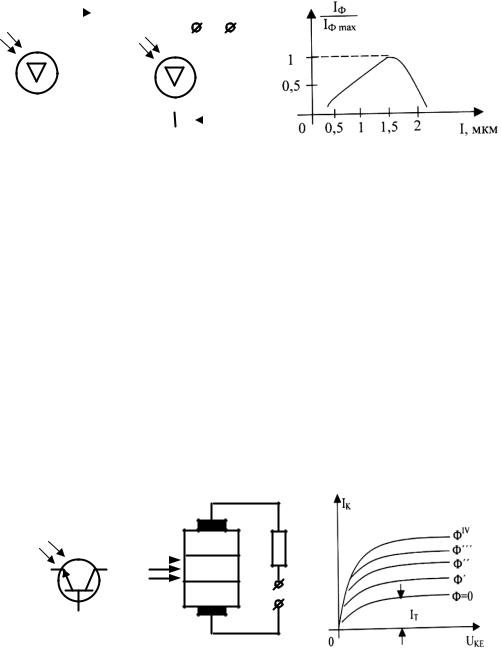

Вентильний і фотодіодний режими

























U







































роботи фотоелемента























+



















































RH

















R

Спектральна



















































характеристика





































IФ+IТ



































германієвого фотодіода









































































































ФОТОПРИЙМАЧІ З ВНУТРІШНІМ ПІДСИЛЕННЯМ

До таких фотоприймачів належать фототранзистори та фототиристори.

Крім перетворення світлової енергії в електричну з утворенням фотоструму, як у фотодіодах, фототранзистор ще й підсилює цей фотострум.

Розглянемо роботу фототранзистора у ССЕ в режимі з вимкненою базою (IБ=0)

(рис. ).

Якщо Ф=0, то через фототранзистор проходить невеликий темновий струм

IТ=IКБ0(h21Е+1).

При освітленні області бази через вікно (Ф>0) в ній генеруються нерівноважні пари носіїв заряду – фотоелектрони та фотодірки, які дифундують до ЕП та КП. При цьому поле КП розділяє заряди: електрони рухаються до n - колектора, дірки – до p- бази. У колі колектора під дією цих електронів зростає струм на величину IФ. Дірки створюють у базі позитивний заряд, який зміщує ЕП у прямому напрямі і викликає інжекцію електронів. Унаслідок інжекції електронів через ЕП, їх дифузії через базу та екстракції через КП струм колектора додатково зростає на величину h21Е IФ. Тобто фотодірки у базі відіграють роль вхідного струму бази.

Ф n

КП RK

p





n

ЕП

+





-





Структура і схема вмикання фототранзистора (а), статичні вихідні характеристики (б)

Загальний колекторний струм фототранзистора

IК=IФ+h21ЕIФ+IТ= (1+h21Е)IФ+IТ

Сім’я ВАХ фототранзистора IК = f(UКБ) Ф = const показана на рис. Збільшення

освітлення фототранзистора приводить, згідно з формулою, до зростання колекторного струму. Інтегральна чутливість фототранзистора SФ в (1+h21Е) раз більша,

ніж у фотодіода. Це пояснюється тим, що у фототранзистора струм IФ підсилюється в

(1+h21Е) раз.

Фототиристори (рис.) є фотоприймачами з ключовою пороговою характеристикою, вони застосовуються для перемикання великих струмів і напруги. ВАХ з відкриваючою дією світлового потоку показана на рис.
