Конструювання та технологія виготовлення інформаційних стендів

ВСТУП

Невід’ємною складовою інтер’єру навчальних майстерень як елементу наочного демонстраційного та інформаційного характеру є стенди на яких розміщена найрізноманітніша інформація. А також для декоративного оздоблення та оформлення навчальних кабінетів дуже часто використовують різні дерев’яні меблі та їх елементи. Розглянувши пропозиції керівників курсових робіт та оцінивши оформлення навчальних кабінетів майстерень, я вирішив допомогти виготовити ряд стендів для майстерні. Тож розробка проекту виготовлення стендів стала темою і моєї курсовою роботою.

Метою проекту є створення інформаційних стендів, які здатні задовольнити попит найвибагливіших споживачів і якого, можна вважати справжнім мистецьким твором. Завжди приємно коли твоєю роботою милуються, захоплюються, звертають на неї увагу.

Дана робота має практичне застосування, так як сконструйовано і виготовлено гарний вибір, підготовлено пояснювальну записку до творчого проекту і стане у пригоді учням. Учителям трудового навчання як наочний посібник у процесі подальшого проектування виробів. Даний вид інформаційних стендів є ідеальним вирішенням у разі потреби надання різного роду інформації для студентів, з максимально швидкою можливістю її заміни.

Об'єктом роботи є стендове оформлення інтер'єру навчального кабінету.

Предмет роботи - виготовлення стенду.

Мета роботи: створити стенд для навчального кабінету Володимир-Волинського педагогічного коледжу ім. А.Ю.Кримського.

Об’єкт, предмет та мета роботи обумовили такі завдання:

Ø  проаналізувати літературні та інформаційні джерела з теми: «Конструювання та технологія виготовлення інформаційних стендів»;

Ø  розробити ескіз інформаційного стенда;

Ø  правильно підібрати матеріали і технологічне обладнання;

Ø  скласти техніко-технологічну документацію;

Ø  провести економічне та екологічне обґрунтування;

Ø  виготовити інформаційний стенд;

Ø  обґрунтувати висновки.

Набуті знання можна використовувати у оформленні різноманітної інформації, під час проведення навчальних занять, а також при розробці творчих проектів.

РОЗДІЛ І. ОРГАНІЗАЦІЙНО-ПІДГОТОВЧИЙ ЕТАП

Стенди за змістом і виконанням можна розділити на кілька видів: за наповненням - інформаційні стенди, презентаційні, рекламні (Додаток А) .

За наповненням стенди можуть бути з незмінною інформацією і стенди з періодично змінювальною інформацією. Такі стенди, зазвичай, несуть великий обсяг інформації, як у текстовій, та у вигляді графічного зображення. Інформація на таких стендах стала і підлягає оновленню нечасто.

За способом розміщення інформації - стенди з пластиковими кишенями, з пласкими кишенями і об'ємними кишенями, нестандартні. Стандартні блок-стенди можуть бути із 4, 6 чи 8 кишенями відповідно до розміру форматів аркушів . Матеріалом для кишень служить оргскло різної товщини.

За сферою застосування - вуличні і офісні. Стенди, що розміщені в середині приміщень більш довговічні, які мають необмежений термін експлуатації, оскільки на них не впливає зовнішнє середовище. Стенди, що розміщені на вулиці піддаються активному впливу атмосфери, дощу, пилюці. Термін служби таких стендів знижується.

Сучасні матеріали міцні і довговічні при агресивних умовах експлуатації, але зовнішній вигляд згодом стенд втрачає. Слід зазначити, що застосування нових технологій значно збільшує термін їхнього використання. Сучасні цифрові технології і великий вибір спеціального устаткування дозволяють виконувати будь-які види друкованих робіт в різних матеріалах необхідного розміру. Виготовлення широкоформатного друку - це один із найбільш зручних і доступних технологій. Вона дозволяє відтворювати зображення будь-якої складності з фотографічною точністю. А використання оригінальних матеріалів і барвників забезпечує гарантовану стійкість зображення протягом тривалого часу.

Основні вимоги до оформлення стендів: композиційне рішення стендів, застосування однотипних шрифтів , колірне оформлення.

До оформлення інформаційного стенду ставляться такі вимоги:

тематична цілеспрямованість матеріалів і виділення провідної теми;

гармонійність кольору;

можливість швидкої заміни застарілої інформації.

В оформленні стенду застосовуються однотипні шрифти. Вони не лише повідомляють інформацію, а й є активним художнім елементом. Однак напис чи текст за своєю формою, кольором та розташуванням мають поєднуватися загальному композиційному рішенню. Шрифт є невід'ємною, основною частиною стендів.

Практично всі різновиди шрифтових композицій зводяться до двох схем: симетричної і асиметричної.

У першому випадку частини тексту, дзеркально розташовані справа і ліворуч вертикальної осі симетрії, рівні одна одній, мають однакову зорову тяжкість, і вся шрифтова композиція справляє враження врівноваженості, стійкості, нерухомості.

У другому випадку рівновагу побудовано за допомогою домірності, які різняться один від одного графічними елементами, які пов'язані осями симетрії. Асиметрична композиція справляє рухливе враження.

1.1.    Ескізи моделей-аналогів

Запропоную декілька моделей-аналогів інформаційних стендів з яких після аналізу обираємо один для виготовлення.

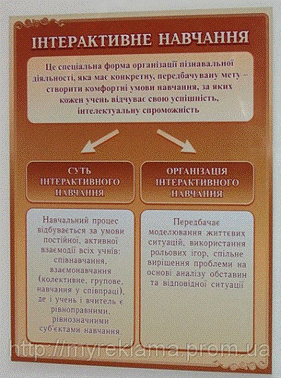

Модель-аналог №1                          Модель-аналог №2

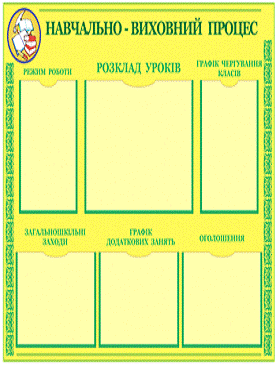

Модель-аналог №3        Модель-аналог №4

.2.      Дизайн-аналіз моделей

Аналіз варіантів інформаційних стендів виконаємо на основі наступних критеріїв оцінювання:

·        бути функціональними;

·        мати низьку собівартість;

·        мати естетичний вигляд;

·        мати найпростіші з’єднання;

·        бути простим у виготовленні.

Модель - аналог №1 - має естетичний вигляд, проста у використанні, не складна у виготовленні, має високу собівартість.

Модель - аналог № 2 - виконує всі поставленні функції, має естетичний вигляд, проста у використанні, має прості типи з’єднань, складна у виготовленні. Модель - аналог №3 - надійна в експлуатації, виконує всі поставленні функції, не складна у виготовленні, має прості типи з’єднань і високу собівартість. Модель - аналог №4 - виконує всі поставленні функції, не складна у виготовленні, має прості типи з’єднань і низьку собівартість.

Подаємо аналіз конструктивної побудови зразків-аналогів у таблиці 1.1; визначення майбутньої конструкції виробу в таблиці 1.2, оцінку якості зразків аналогів спроектованого виробу в таблиці 1.3 та аналіз технології виготовлення виробу в таблиці 1.4.

Таблиця 1.1 Аналіз конструктивної побудови зразків-аналогів

Таблиця 1.2 Визначення майбутньої конструкції виробу

Таблиця 1.3 Оцінка якості зразків аналогів і спроектованого виробу

Аналіз переваг якостей спроектованого виробу в порівнянні із якостями чотирьох зразків-аналогів: спроектований виріб містить в собі деякі якості зразків-аналогів (форма, оздоблення), які у поєднанні між собою утворюють завершений естетично оформлений виріб. Форма виробу підібрана оптимально.

Таблиця 1.4 Аналіз технології виготовлення виробу

Аналіз методів технологічної обробки деталей та їх з’єднань в зразках-аналогах. Оцінка якості зразків:

Кп. = Кід. - Квідх. мах.

Де Кп.- коефіцієнт якості питомого виробу;

Кід. - ідеальний коефіцієнт виробу (теоретичний) = 1;

Квідх. мах. = 1/в

де в - кількість врахованих позитивних вимог;

Коефіцієнт максимально можливий (Кмах) розраховується

Кмах = Кід. - 1/С

де С - загальна кількість вимог.

1.3.    Вибір та обґрунтування оптимального варіанту

У результаті проведеного аналізу моделей-аналогів можна зробити висновок. Усі вироби відповідають своєму призначенню. Крім того, вони достатньо прості з точки зору технології виготовлення. Найбільшу кількість позитив них оцінок отримала модель-аналог 4, тому для курсової роботи обирано саме її. Порівнявши елементи конструкцій аналогічних виробів, затрати на процес виготовлення, та виконання всіх поставлених функцій можна зробити висновок: найоптимальнішим варіантом у даному випадку буде виріб, який має естетичний вигляд, простий у використанні. Було розроблено кілька варіантів оформлення стендів, різних за формою і кольоровим рішенням. Розглянуто варіанти стендів за спрямованістю, і об'єднанням двох інформаційних напрямів стенду.

У результаті розроблено ескіз майбутньої моделі. Оскільки надмірна насиченість заважає сприйняттю інформації то перевантажувати стенд не слід великою кількістю матеріалу. Для зручності заміни інформації на кишенях слід передбачити кишеньки. Щодо дотримання зорової рівноваги наочний матеріал міститиметься горизонтальними рядами. Аркуші з наочним матеріалом розділять колірними смугами основного колірного фону стенда, що дозволить акцентувати читача на конкретній інформації.

Кольорове оформлення стенда:

колірне рішення стенда залежить не тільки від змісту, а й від колірної гами інтер'єру де він розташований.

Для основного фону стенда попередньо було обрано бежеву кольорову гаму. Важливою умовою сприйняття написів з далекої відстані є колір шрифту та її контрастні співвідношення над кольорами фону. Найбільш помітні знаки у разі, якщо вони контрастні з тлом за кольором. Тому коричневі літери на світло-бежевому тлі дадуть гарний ефект.

Узагальнення вимог та шляхів досягнення цілей під час виготовлення викладено в таблиці 1.5.

Таблиці 1.5 Шляхи досягнення цілей

РОЗДІЛ ІІ. КОНСТРУКТОРСЬКИЙ ЕТАП

.1 Вихідні дані для виготовлення виробу

Основи вихідних даних для вибору в конструкції стенду включають:

- масштабність: з метою найбільш переконливої і виразної передачі особливостей композиційного рішення застосовуємо за масштаб зменшення для основних написів на стенді;

центральна і периферична частина виробу повністю заповнені відповідно композиційному рішенню;

загальний характер будови композиції: ритмічне чергування прямокутних кишеньок.
