Космическая геодезия

Контрольная работа по «Космической геодезии»

Задача №1

Вычисление геоцентрических экваториальных координат ИСЗ по данным его топоцентрических координат

В некоторый момент времени UTC с пункта земной поверхности Р, геодезические координаты (B, L, H) которого заданы относительно референц- эллипсоида Красовского с параметрами a и l , определены истинные экваториальные топоцентрические координаты ИСЗ  и топоцентрическая дальность  до ИСЗ. Предполагается, что при определении истинных топоцентрических координат ИСЗ учтены редукционные поправки (прецессия, нутация) за переход от системы координат стандартной эпохи (эпохи каталога J2000.0) к истинной системе координат на эпоху наблюдения (момент наблюдения UTC - всемирное координированное время).

Предполагается, что синхронным методом решена задача по определению ориентировки (углов Эйлера, ψ, θ, ω) референцной (геодезической) системы относительно геодезической, а орбитальным методом определены координаты  центра референц-эллипсоида Красовского относительно центра масс Земли.

Необходимо вычислить геоцентрические экваториальные координаты ИСЗ  и геоцентрическую дальность  до ИСЗ.

Исходные данные

Координаты пункта наблюдения Р:

геодезическая широта

геодезическая долгота

геодезическая высота

Параметры референц-эллипсоида Красовского

большая полуось

эксцентриситет

Координаты центра референц-эллипсоида Красовского относительно центра масс Земли:

Углы Эйлера:

прецессии

нутации

чистого вращения

Координаты мгновенного полюса:

Истинные экваториальные топоцентрические координаты ИСЗ и топоцентрическая дальность на эпоху наблюдения:

дальность

прямое восхождение

склонение

момент наблюдения

Поправка за переход от UTC к UT1₁

Гринвичское звездное время в полночь на дату наблюдения:

Решение

1. Вычисляем геодезические прямоугольные координаты () пункта Р в системе референц-эллипсоида Красовского.

Начало этой системы лежит в центре референц-эллипсоида (рис. 1.1) ось  совпадает с осью вращения эллипсоида, ось направлена в точку пересечения геодезического меридиана Гринвича с плоскостью экватора эллипсоида, ось  лежит в плоскости экватора и положительна к востоку.

Рисунок 1.1

Прямоугольные геодезические координаты пункта Р вычисляются по формулам:

Где N - длина внутренней нормали к поверхности эллипсоида, вычисляется по формуле:

a - большая полуось референц-эллипсоида Красовского.

. Вычисляем прямоугольные координаты пункта Р в гринвичской системе координат.

Начало гринвичской системы координат О_G совпадает с центром масс Земли (рис. 1.2).

Ось  направлена в средний северный полис Земли эпохи 1900-1905гг. (Международное условное начало МУН), ось  направлена в точку пересечения геоцентрического меридиана Гринвича с плоскостью экватора эпохи 1900-1905 гг. Ось  лежит в плоскости экватора и дополняет систему до правой.

Из рисунка 1.2 видно, что начало геодезической и гринвичской систем не совпадают, а их оси развернуты на небольшие углы (углы Эйлера, ψ, θ, ω).

Таким образом, чтобы перейти от прямоугольных геодезических координат  пункта Р с началом О_Г в центре референц-эллипсоида к прямоугольным гринвичским координатам с началом в О_G в центре масс Земли, необходимо осуществить перенос и разворот осей геодезической системы координат относительно гринвичской системы.

Рисунок 1.2

Учитывая, что углы Эйлера, ψ, θ, ω малы, порядка нескольких секунд, переход от прямоугольных геодезических координат пункта Р к гринвичским координатам осуществляется на основании следующего выражения в координатной форме:

Выразим углы Эйлера в радианах:

. Вычисление гринвичских координат пункта Р в инерционной системе координат.

Осуществляем переход от гринвичских координат инерциальным координатам пункта.

Для этого, на первом этапе, вычисляем гринвичские координаты пункта относительно полюса по формулам, записываемым в координатной форме:

Переведем углы в радианы

На втором этапе, учитывая истинное гринвичское звездное время, осуществляем переход к инерциальным геоцентрическим прямоугольным координатам пункта по формулам:

Где S - истинное гринвичское звездное время, соответствующее моменту наблюдения UT1:

. Находим истинные прямоугольные топоцентрические координаты ИСЗ на момент наблюдения UT1.

Начало топоцентрической системы координат совпадает с пунктом наблюдения Р, а соответствующие оси параллельны осям экваториальной геоцентрической (инерционной) системы координат.

Истинные топоцентрические прямоугольные координаты ИСЗ вычислим по формулам:

. Находим геоцентрические инерциальные координаты ИСЗ:

Формулы для вычисления экваториальных координат и дальности:

Задача 2

Вычисление элементов невозмущенной орбиты ИСЗ

Предполагается, что для двух моментов UT1, из обработки фотографических наблюдений ИСЗ получены топоцентрические направления  на спутник, а при помощи лазерного дальномера измерены расстояния  до ИСЗ.

После вычисления геоцентрических координат ИСЗ (см. задание 1) приступаем к определению предварительной орбиты.

Такая орбита и положение движущегося по ней ИСЗ определяется шестью элементами. Два из них - большая полуось орбиты а и эксцентриситет е определяют размеры и форму орбиты, три элемента определяют ориентацию плоскости орбиты относительно осей инерциальной системы координат, шестой элемент совместно с моментом времени определяет положение ИСЗ до орбиты.

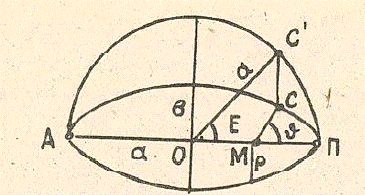

На рис. 2.1 изображена плоскость эллиптической орбиты ИСЗ.

Точка П является перицентром орбиты и максимально приближена к центру масс Земли, точка А является апоцентром орбиты и максимально удалена от центра масс Земли. Линия, соединяющая апоцентр и перицентр орбиты, называется линией апсид.

Рисунок 2.1

Уравнение эллипса в полярных координатах (уравнение орбиты) имеет вид:

Где r - радиус-вектор ИСЗ; V - истинная аномалия - угол между направлением на перицентр орбиты и направлением на ИСЗ; Р - фокальный параметр; а - большая полуось орбиты; е - эксцентриситет орбиты.

Если вокруг орбитального эллипса описать окружность радиусом равным большой полуоси а и восстановить в точке С перпендикуляр к линии апсид и продолжить его до пересечения с окружностью, получим точку С’. Соединим С’ с геометрическим центром О орбитального эллипса. Угол между направлением на точку П и направлением на точку С’ из геометрического центра О называется эксцентрической аномалией Е, причем:

.

Шестым элементом, чаще всего, является время прохождения ИСЗ через перицентр.

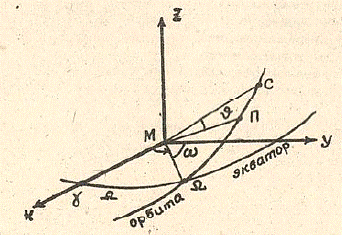

Ориентация плоскости орбиты в инерциальном пространстве определяется при помощи двух углов  и  (рис. 2.2).

Наклонение  - угол между плоскостью экватора и плоскостью орбиты ИСЗ.

Долгота восходящего узла  - угол между положительным направлением оси Х и направлением в точку .

Аргумент перицентра - угол между направлением на точку восходящего узла  и на перицентр П - задает ориентацию орбиты в плоскости орбиты.

Аргумент широты U- угол между направлением на  и на ИСЗ.

Таким образом, нам необходимо определить шесть элементов предварительной орбиты а,е, , , i, .

Рисунок 2.2

Исходные данные

Геоцентрическая гравитационная постоянная:

Геоцентрические координаты и UT1₁ берутся из задания 1

На второй момент вычисляются по формулам:

Решение:

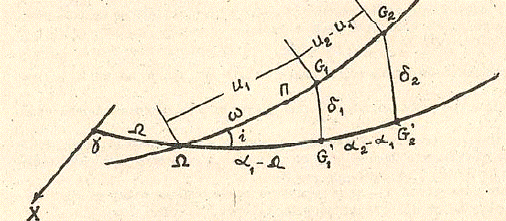

Формулы для вычисления предварительной орбиты можно получить из решения прямоугольных сферических треугольников (рис 2.3), используя формулы сферической тригонометрии.

Рисунок 2.3

. Из решения прямоугольных сферических треугольников ϒС₁С₁’ и ϒС₂С₂’ получим формулы для вычисления долготы восходящего узла , наклонения i, и аргумента широты U:

. По упрощенной формуле Гаусса находим фокальный параметр:
