Материал: Лаба_9

% Construct app function app = L_9

%Create UIFigure and components createComponents(app)

%Register the app with App Designer registerApp(app, app.UIFigure)

%Execute the startup function runStartupFcn(app, @startupFcn) if nargout == 0

clear app

end

end

% Code that executes before app deletion function delete(app)

% Delete UIFigure when app is deleted delete(app.UIFigure)

end

end

end

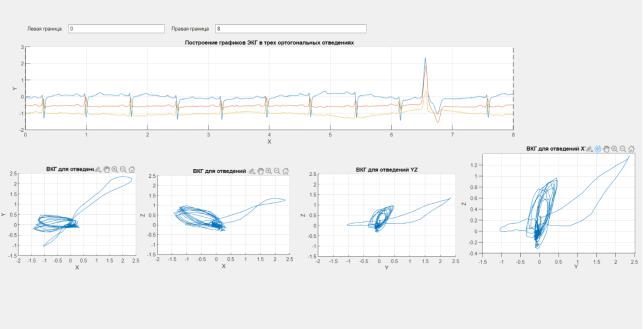

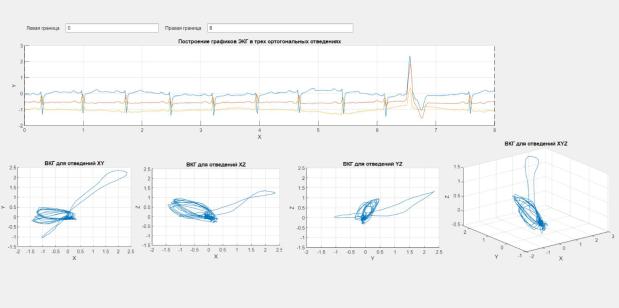

Построение графиков в трехмерном объеме и трех плоскостях проекций на временном интервале от 0 до 8 секунд:

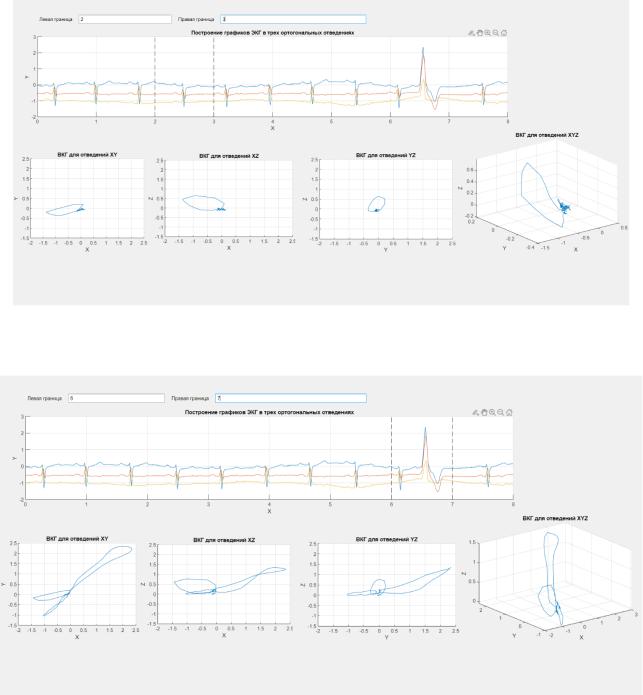

Построение графиков в трехмерном объеме и трех плоскостях проекций на временном интервале от 2 до 3 секунд:

Построение графиков в трехмерном объеме и трех плоскостях проекций на временном интервале от 6 до 7 секунд:

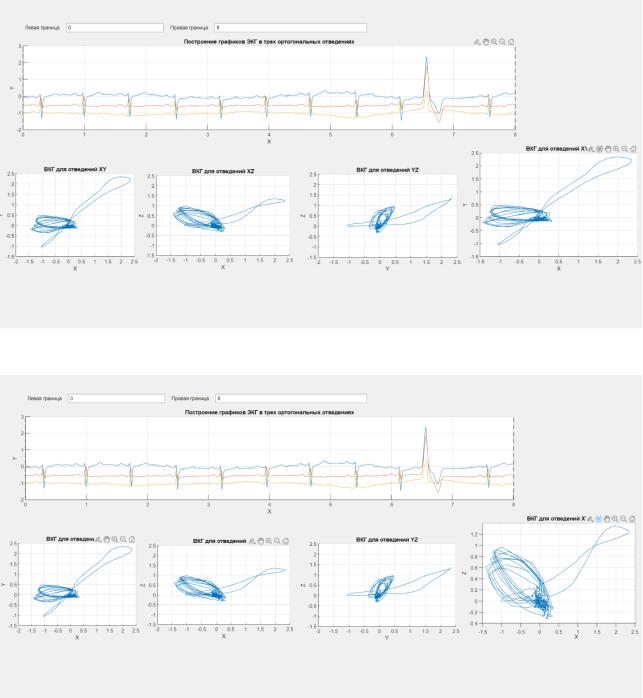

Далее показано вращение объемного графика относительно двух выбранных осей. Вращение вектокардиограммы до плоскости XY:

Вращение вектокардиограммы до плоскости XZ:

Вращение вектокардиограммы до плоскости YZ:

Вывод:

Запись ЭКГ для данной работы снята так, что в ней содержится несколько квадроциклов фонового (нормального) ритма и один паталогический квадроцикл

(желудочковая экстрасистола), который хорошо заметен во всех трех отведениях ЭКГ. На ВКГ это проявляется в том, что паталогическому циклу соответствует отдельная траектория, сильно отличающаяся от траектории для фоновых квадроциклов. Это свидетельствует о совершенно другом характере пространственных электрических процессов, протекающих внутри сердца.
