Реферат: Масляные выключатели

Отключение может быть выполнено вручную кнопкой «Откл» 26, дистанционно электромагнитом отключения 19 или от действия защиты - электромагнитом 44. При ручном отключении рычаг 20 нажимает на планку релейной оси 43. Ось, поворачиваясь, упирается планкой с винтом в стойку расцепления 36. Достаточно небольшого усилия, чтобы вывести стойку расцепления из-под планки 35 ударника. Ударник при падении ударяет по нижнему концу удерживающей защелки 39. Освобожденный рычаг 42 с жестко связанным с ним валом привода 37 свободно поворачивается под воздействием пружин выключателя, не препятствуя отключению выключателя.

При дистанционном отключении замыкается цепь электромагнита отключения 19, сердечник ударяет бойком по рычагу 20, который поворачивает релейную ось 43. Дальнейшее происходит так же, как и при ручном отключении. При отключении выключателя от действия защиты импульс тока в любом из отключающих элементов защиты 44 приводит в действие сердечники катушек, которые бойками поднимают планки оси 43. При повороте релейной оси отключение выключателя происходит аналогично рассмотренному выше.

Рисунок 14- Узел включающего и удерживающего механизмов привода типа ПП-67: 1и 5 - защелки; 2 и 7 - планки; 5 - стойка; 4- ударник расцепления; 6 и 9 - рычаги: 6 - регулировочный винт

Привод ПП-67 имеет три включающие пружины, которые при максимальном натяжении обеспечивают надежное, с достаточной скоростью включение выключателей типов ВМГ-133, ВМГ-10 и ВМП-10 при токах КЗ до 20 кА.

Как уже отмечалось, привод может иметь встроенное электромеханическое устройство однократного автоматического повторного включения (АПВ) 45 с выдержкой времени. Для устройства АПВ используются включенные последовательно в цепь электромагнита включения специальный проскальзывающий контакт и аварийные вспомогательные контакты БКА 33. Автоматическое повторное включение выключателя может происходить только при отключении выключателя от защиты, так как при ручном или дистанционном отключении вспомогательные контакты БКА разрывают цепь АПВ. При автоматическом отключении вспомогательные контакты БКА замкнуты и устройство АПВ через определенную установленную выдержку времени замыкает цепь электромагнита включения, в результате происходит повторное включение выключателя.

Плановый ремонт привода ПП-67 производится одновременно с ремонтом выключателя.

На успешное включение оказывает также влияние регулировка пружинного буфера 1 (рис. 15). Буфер должен вступать в работу немного раньше, чем удерживающая защелка захватит рычаг вала. Во включенном положении сжатие буфера должно быть 0,5-1 мм. Высоту буфера регулируют с помощью регулировочных прокладок 2. Надежность зацепления рычага вала 6 удерживающей защелкой 5 (см. рис. 14) проверяют многократным включением привода включающими пружинами, а также путем легкого постукивания по корпусу.

Узел отключающего механизма (рис. 16) прикреплен к корпусу привода 1 с помощью кронштейна <#"728537.files/image032.jpg">

Запорно-пусковой механизм (рис. 18) удерживает включающие пружины в заведенном состоянии и освобождает их для включения выключателя. Удерживающее устройство 1 должно свободно поворачиваться на оси 2 и возвращаться в исходное положение под действием пружины возврата.

При правильной регулировке зацепление заводящего рычага 3 роликом 4 должно быть 0,25-1,0 мм. При меньшем зацеплении может произойти самопроизвольное расцепление запорного ролика и заводящего рычага и включение выключателя, а при глубоком зацеплении усилия бойков включающих электромагнитов может оказаться недостаточным для расцепления и, следовательно, включение не произойдет. Глубина зацепления регулируется винтом, находящимся на планке рычага включения 5.

При завинчивании винта удерживающее устройство, поворачиваясь на оси 2, отклоняется влево, уменьшая тем самым глубину зацепления ролика с заводящим рычагом, а при вывинчивании винта устройство отклоняется вправо, увеличивая глубину зацепления.

Регулируя запорно-пусковой механизм, проверяют также зазор между роликом и поверхностью зуба заводящего рычага при предельном его отклонении до упора при вращении против часовой стрелки. Зазор должен быть не менее 1,5-2 мм. Надежность работы запорно-пускового механизма проверяют многократной заводкой механизма и включением привода.

Работа привода зависит также от правильности его сопряжения с выключателем. Закрепление рычагов на валу выключателя и на валу привода должно быть выполнено таким образом, чтобы при включенном положении выключателя рычаг вала привода находился возможно ближе к мертвой точке, а рычаг вала выключателя переходил на 10° за угол 90° по отношению к оси тяги.

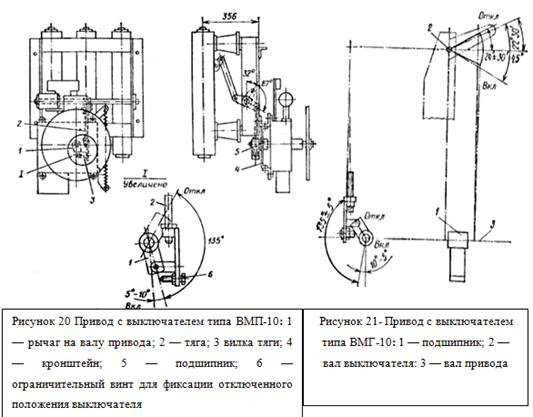

На рис. 20 показана установка привода к выключателю типа ВМП-10, а на рис. 21- к выключателю типа ВМГ-10. По окончании ремонта и регулировки опробуют работу привода, включая и отключая его 4-5 раз как вручную, так и с помощью электромагнитов и реле.

Основными частями приводов подобного типа ППМ - 10 являются спиральная пружина, встроенная в коробку и обод штурвала. Завод пружины производится электродвигателем мощностью 350 В*А через редуктор. Движение от редуктора передается шестеренке взвода, свободно вращающейся на переднем подшипнике. Ведущая собачка упирается роликом в зуб рычага и заводит пружину. Запорно-пусковой механизм привода удерживает пружины в заведенном состоянии. Для автоматического включения необходимо освободить заводной рычаг, после чего энергия заведенной спиральной пружины поворачивает вал выключателя на включение.

Дистанционное и автоматическое отключение выключателя производится с помощью реле, встроенных в нижней части привода, которые через планку отключения воздействуют на механизм свободного расщепления. Привод допускает механическое АПВ. Импульс для работы такого АПВ дается при отключении благодаря освобождению включающего механизма привода. Если повторное включение произойдет на КЗ, то выключатель опять отключиться, но повторное АПВ не произойдет, так как включающая пружина не успеет завестись. Механическое АПВ можно вывести из работы при ручном или дистанционном отключении, для чего в приводе есть специальное устройство.

Пружинные привода могут оснащаться схемами электрического АПВ с необходимой выдержкой времени.

Аналогичное устройство имеет привод ПП - 67.

Пружинные приводы не требуют для своего управления источника постоянного тока, что является преимуществом перед другими приводами.

Недостатками привода являются его малая мощность, поэтому он применяется в основном для маломасляных выключателей 6 - 10кВ.

Привод ППМ-10

Привод пружинный типа ППМ-10 применяется с выключателями типов ВМГ-133, ВМП-10, ВМБ-10 и другими, имеющими максимальный статический момент на валу при включении не более 40 кгс-м и статическую работу включения 20 кгс с углом поворота вала в пределах 120-150°.

Привод типа ППМ-10 (рисунки 22 и 23) состоит из следующих частей и механизмов:

ü  механизма взвода и свободного расцепления, имеющего серповидный рычаг 4 с уголком 12 для взвода и удержания рычага в поднятом положении; пружины 16, которая увеличивает скорость рычага 4 при падении;

ü  релейно-отключающей планки 18, которая с помощью удерживающего механизма 15 с роликом держит механизм на взводе и в случае необходимости (при срабатывании реле и электромагнита отключения) освобождает его;

ü  механизма включения, который состоит из рычага 11, свободно вращающегося па валу; защелки 8, служащей для подхвата и удержания рычага 17 во время включения;

ü  на валике 7 имеются устройство 6, удерживаемое спиральной пружиной, и рычаг 5, запускающий устройство АПВ;

встроенных реле и электромагнитов 2, 19 и 20, служащих для дистанционных и аварийных включений и отключений выключателя;

ü  устройства вала привода 14, которое имеет удерживающую защелку и рычаги 13 и 17;

ü  заводного устройства (рис. 22), служащего для подготовки привода к включению (т. е. завода спиральной пружины 26); это устройство состоит из электродвигателя 33, редуктора 22 и шестерни взвода 24, кроме того, оно имеет планку 21, предназначенную для запуска электродвигателя в конце включения выключателя, и отсечку 27, ролик которой выводит из зацепления ведущую собачку с зубом, когда пружины заведены;

ü  аварийных блок-контактов БКА 1 и блок-контактов КСА 32, необходимых для управления электродвигателем и сигнализации срабатывания защиты и положения пружины привода.

Для включения привода 23 необходимо подать импульс от кнопки на электромагнит включения, который своим ударником приводит к перемещению ролика удерживающего устройства 15 и освобождает рычаг 11, который связан с пружиной завода и под ее воздействием повернется по часовой стрелке. При повороте рычаг 11 своей защелкой 8 захватит рычаг 17, который жестко связан с валом 14. В результате рычаг 17 окажется запертым защелкой и привод будет включен. Одновременно рычаг 11 при помощи сектора и планки поднимает вверх серповидный рычаг 4, подготавливая возможность отключения выключателя.

В конце процесса включения планка 21 (рис. 22), укрепленная на маховике 28, окажет воздействие на рычаг 23 пуска двигателя 33. Электродвигатель включается и заводит пружину 26, подготовляя привод к очередному включению (после отключения).

Для отключения привода необходимо, чтобы повернулась отключающая планка 18, которая поворачивается на опорах под действием ударника электромагнита отключения или реле. Отключающая планка 18 переместит удерживающую стойку 15 в результате чего рычаг 4 упадет и ударит по хвосту защелки, которая повернется на своей оси по часовой стрелке и освободит рычаг 17.

Рычаг 17, жестко связанный с валом привода, под воздействием отключающих пружин выключателя повернется против часовой стрелки и отключит выключатель. Привод имеет также механизм свободного расцепления, который под воздействием отключающих элементов расцепляет подвижные части привода с приводным механизмом после взвода ударника расцепления, если выключатель включается на короткое замыкание.

Ниже рассматриваются регулировка механической части привода, проверка управления приводом и проверка устройства завода пружин.

Механизм привода имеет следующие регулировочные элементы, которые регулируют при необходимости:

o   тяга с резьбой I; регулируется так, чтобы при ручном и дистанционном отключении и отключении от РНВ защелка БКА надежно отходила от диска, давая возможность контактам БКА повернуться;

o   винт II (7); предназначен для регулировки механизма включения (рис. 22,а), т. е. глубины западания рычага 1 за ролик удерживающего механизма 3, глубина эта должна быть равна приблизительно 1 мм; при заводе пружины рычаг / должен свободно расходиться с роликом 2, т. с. складывать механизм; регулировка мертвой точки при необходимости производится винтом 8.

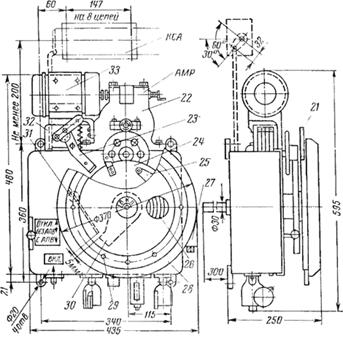

Рисунок 22 - Общий вид пружинного привода типа ППМ-10.

В приводе ППМ-10 последних выпусков (рис. 23,6) регулировка заводящего рычага 1 за ролик рамки 2 производится перемещением вилки на тяге 6. При поднятии ее вверх по тяге зацепление уменьшается, при опускании - увеличивается. Включающая катушка должна производить включение в пределах 80-110% номинального напряжения на ее зажимах;

o   винт III (рис. 20; служит для регулировки завода планки 10 серповидного рычага 4 планкой с сектором 9; планка 10 должна быть отрегулирована так, чтобы при поднятом серповидном рычаге 4 зазор между планкой 12 и роликом удерживающей стойки был равен 2-4 мм (при этом ударник не должен упираться в верхнюю стенку корпуса привода); при опущенном серповидном рычаге и заводе пружины планка 10 должна свободно расходиться с сектором 9 рычага У У;

o   винт IV; служит для регулировки зацепления защелки 8 с рычагом 17 вала при включении выключателя; величина захвата должна быть 6-7 мм;

o   винт V; предназначен для регулировки механизма завода РНВ;

o   винт VI (рис 23); предназначен для регулировки мертвой точки отключающего механизма 15;

o   Шлицы Vlt; в механизме отключения они позволяют перемещать подшипник таким образом, чтобы планка 12 при поднятом серповидном рычаге находилась в соответствующем положении, указанном в инструкции. В приводах последних выпусков удерживающий механизм состоит из серьги и рычага и поэтому удержания серповидного рычага не требуется. Шлицы отсечки 27 (рис.20) служат для регулировки расцепления рычага и ролика 25 с рычагов 30\ при срывах отсечка поднимается вверх, при глухом упоре рычага внутри привода - опускается вниз; шлицы планки 21 служат для смещения планки при незаведенной пружине, так чтобы планка рычажного механизма находилась в центре ее;

o   винты-отражатели 31 и винты крепления оси служат для регулировки размера 5 мм и угла наклона пружинного стержня; регулировка необходима для надежного зацепления ролика 25 с зубом рычага 30.

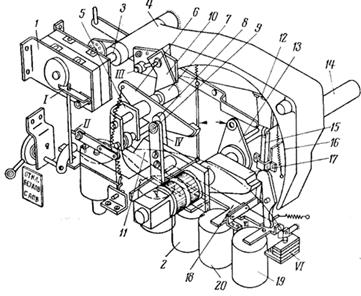

Рисунок 23- Кинематическая схема пружинного привода типа ППМ-10.

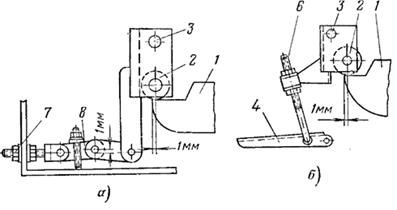

Рисунок 24- Узел для регулировки механизма включения привода ППМ-10. а - ППМ-10 ранних выпусков; 6 - ППМ-10 последних выпусков.

После регулировки необходимо приступить к прозвонке вторичных цепей схемы и проверке работы блок-контактов привода согласно рекомендациям § 7. Нередки случаи, когда необходимо произвести перерегулировку заводского натяжения пружин, в том случае, когда привод ППМ-10 используется с выключателями, не указанными в заводской инструкции. При перерегулировке необходимо учитывать, что натяжение пружин должно обеспечить надежное включение MB при минимально допустимой скорости движения контактов. Перерегулировку натяжения пружин производят следующим образом.

При включенном положении выключателя и незаведенной пружине отворачивают болты 29 (см. рис. 22); придерживая маховик руками, поворачивают его на угол, кратный 15°, в ту или другую сторону в зависимости от необходимости увеличить или уменьшить натяжение пружин. Затем вновь заворачивают болты 29, снимают планку 21 и опробуют путем включения правильность выбранного натяжения пружин. Затем при незаведенной пружине необходимо установить планку 21 так, чтобы палец рычажного механизма 23 оказался посредине дугообразной части планки. Если отверстия на маховике 28 не подходят для крепления планки в новом положении, следует просверлить новые отверстия.

Электромагнитные приводы относятся к приводам прямого действия: энергия, необходимая для включения, сообщается приводу в процессе включения от источника большой мощности.

Электромагнитные (соленоидные) приводы постоянного тока изготавливаются отечественными заводами нескольких типов для выключателей напряжением 10 - 220кВ.

Наиболее удобным является электромагнитный привод ПЭ - 11, который обеспечивает возможность дистанционного управления выключателем. Для работы такого выключателя необходимо иметь источник постоянного тока (аккумуляторную батарею, мощный выпрямитель).

Усилие, необходимое для включения выключателя, создается стальным сердечником 2, который втягивается в катушку электромагнита 3 по прохождению по ней тока.

Электромагнитные приводы типов ПЭ-11, ПЭВ-11А, ПЭГ-7 в отличие от пружинных относятся к группе приводов прямого действия. Привод ПЭ-11 предназначен для управления масляными выключателями типов ВМГ и ВМП, встроенный привод ПЭВ-11А - для управления выключателем типа ВМПЭ, ПЭГ-7 - выключателем типа ВЭМ.

Электромагнитные приводы для включения выключателя потребляют ток во много раз больший, чем приводы косвенного действия (грузовые, пружинные).

У привода ПЭ-11 потребляемый постоянный ток обмоток электромагнитов: включающего-120 А при напряжении 110 В или 60 А при 220 В, отключающего - соответственно 2,5 и 1,25 А; у привода ПЭВ-11А: включающего- 200/100 А, отключающего - 5/2,5 А; у привода ПЭГ-7: включающего-160/80 А, отключающего - 2,5/1,25 А.
