Ю.Б. Рукин В.А. Нилов Р.А. Жилин

МЕХАНИКА

Учебное пособие

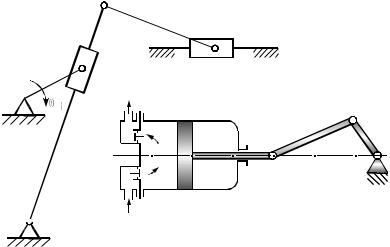

D

E

B

А

C

Воронеж 2004

2

УДК 531.8 – 621.01

Рукин Ю.Б., Нилов В.А., Жилин Р.А. Механика: Учеб. пособие. Воронеж: Воронеж. гос. техн. ун-т, 2004. 179 с.

В учебном пособии рассматриваются основные вопросы дисциплин, входящих в курс «Механика»: «Теория механизмов и машин», «Сопротивление материалов» и «Детали машин».

Издание соответствует требованиям Государственного образовательного стандарта высшего профессионального образования требований к минимуму содержания и уровню подготовки инженера направления 140400 «Техническая физика» по специальности 140401 «Техника и физика низких температур», дисциплине «Механика».

Пособие предназначено для студентов третьего курса очной формы обучения.

Учебное пособие подготовлено на магнитном носителе в текстовом редакторе MS WORD 2000 и содержится в файле МЕХАНИКА НТ.doc.

Ил. 110. Библиогр.: 22 назв.

Научный редактор канд. техн. наук, доц. Б.Б.Еськов Рецензенты: кафедра строительных и дорожных машин

ВГАСУ (зав. кафедрой д-р техн. наук, проф. П.И. Никулин); д-р физ.-мат. наук, проф. В.Н.Нечаев

Издаѐтся по решению редакционно-издательского совета Воронежского государственного технического университета

Рукин Ю.Б., Нилов В.А., Жилин Р.А.,

2004

Оформление. Воронежский государственный технический4 университет, 2004

ВВЕДЕНИЕ

Выписка из Государственного образовательного стандарта высшего профессионального образования требований к минимуму содержания и уровню подготовки инженера (специалиста) направления 140400 – Техническая физика по специальности 140401 – Техника и физика низких температур ОПД.Ф.03 Механика – 130:

«Машины и механизмы; кинематический и силовой анализ, взаимозаменяемость, передачи механического движения, проектирование передач; основные понятия о системах автоматизированного проектирования; валы и оси; нагрузки, расчетные схемы; подшипники качения и скольжения; механизмы для передачи движения в герметизированное пространство; поршневые компрессоры и детандеры; мембранные компрессоры; методы расчета сосудов и фланцевых соединений; ременные передачи; разъемные и неразъемные соединения; муфты, их подбор и конструирование».

Предмет «Механика» состоит из разделов: «Теория механизмов и машин», «Сопротивление материалов» и «Детали машин». В данном пособии также рассмотрены некоторые вопросы дискетного моделирования, реализуемые в современных системах автоматизированного проектирования.

1.СТРУКТУРА МЕХАНИЗМОВ

1.1.Основные понятия и определения

втеории механизмов и машин

Машина состоит из отдельных механизмов, а механизм состоит из отдельных деталей. Одни из деталей приняты за неподвижные, а другие движутся относительно них. Так в двигателе самолета или машины за неподвижные принимаются те детали, которые соединены жестко с корпусом самолета или машины. Это корпус двигателя, подшипники коленчатого вала.
