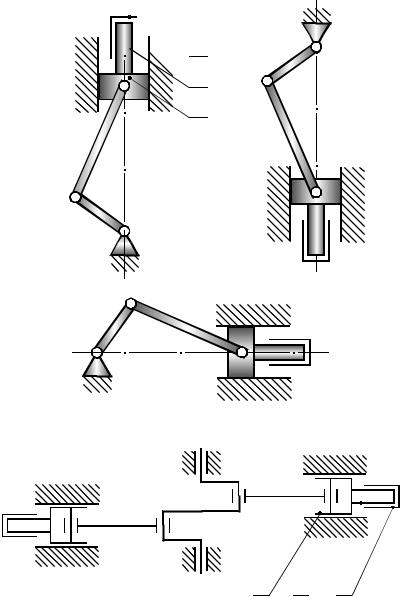

Горизонтальные детандеры, по сравнению с вертикальными, более удобны для обслуживания (Рис. 13.5, в). Горизонтальные детандеры выполняются главным образом большой производительности. Горизонтальные детандеры выпускаются также с оппозитным расположением цилиндров (Рис. 13.5, г). Эти машины характеризуются взаимным уравновешиванием сил инерции первого и второго порядков.

13.3. Мембранные компрессоры

Компрессоры мембранные предназначены для сжатия различных сухих газов без загрязнения их маслом и продуктами износа трущихся частей. Могут использоваться во всех производствах и научных исследованиях, где к чистоте перекачиваемого газа и герметичности компрессора предъявляются жесткие требования. Мембранные компрессоры могут быть выполнены с полностью герметичным рабочим пространством, отделенным как от приводного механизма и смазки, так и от окружающей среды. Их применение целесообразно при малых расходах рабочего тела.

Вмембранном компрессоре объем рабочего тела меняется вследствие перемещения в полости сжатия гибкой мембраны, зажатой по периметру между профилированными дисками и приводимой в движение с помощью гидропривода или непосредственно от кривошипно-шатунного механизма.

Особенности процесса сжатия в мембранном компрессоре по сравнению с поршневым определяются большей относительной поверхностью охлаждения полости сжатия. Тепло от рабочего тела отводится через мембраны, что приближает процесс сжатия к изотермическому и позволяет увеличить отношение давлений в одной ступени до 10–15.

Вмембранном компрессоре полость сжатия герметично отделена от внешней среды и от смазки, что позволяет применять эти машины для сжатия таких газов, как кислород, фтор, хлор, а также в случае жестких требований по чистоте сжимаемого газа.
