Материал: Методические указания к лабораторным работам №1–4 по курсам «Моделирование систем» и «Системы автоматизированного проектирования» для бакалавров. Разинкин К.А., Мединцев В.Г

Рис. 2.1

Используя закон Кирхгофа для то­­ков, запишем дифференциальное уравнение, для токов определяющее скорость изменения напряжения на конденсаторе

(2.5)

Следовательно, , где i_L(t) – x₂ , звездочка знак производной. Закон Кирхгофа для напряжений, примененный к правому контуру, дает уравнение, опре­деляющее скорость изменения тока через индуктивность:

- , (2.6)

Следовательно, , где - x₁

Выход системы определяется линейным алгебраическим уравнением

(2.7)

Уравнения 5 и 6 можно переписать в виде двух дифференциальных уравнений относительно двух переменных состояния x₁ и х₂.

= - (2.8)

- (2.9)

Тогда выходной сигнал будет равен

(2.10)

Используя уравнения 8 и 9, а так же начальные условия мы можем определить будущее поведение системы и ее выходную величину.

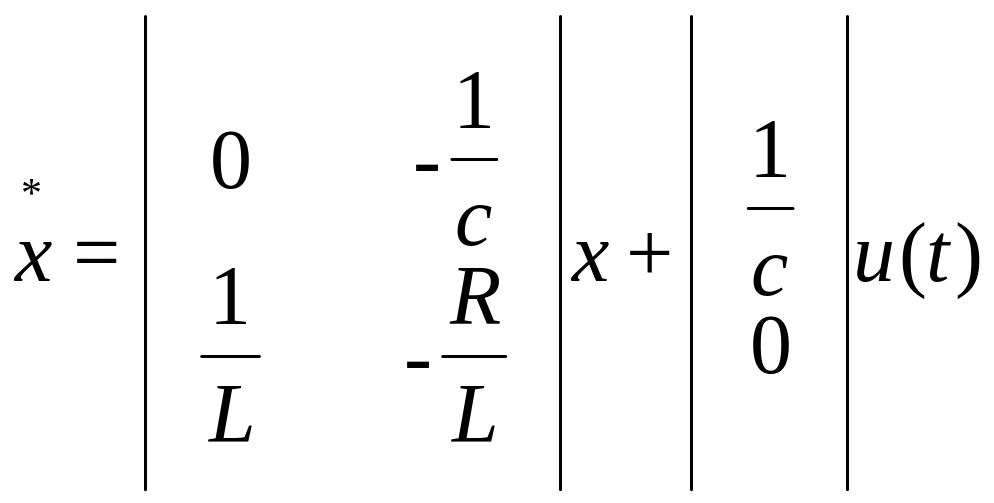

Воспользовавшись уравнениями 8 и 9 запишем уравнение состояния RCL-цепи

(2.11)

Уравнение выхода будет иметь вид:

(2.12)

Если R=3, L=1, C=1/2, то

и

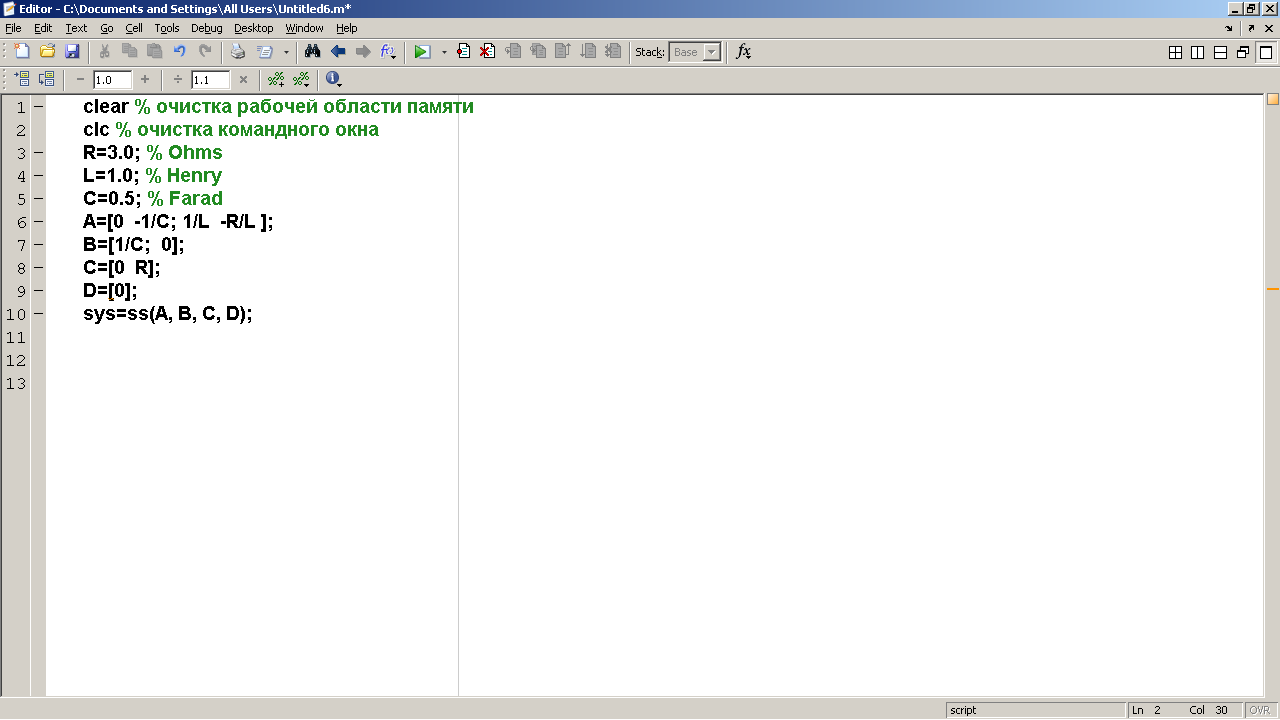

Теперь создадим систему с использованием команды ss. Создадим m – файл. В командном окне MATLAB последовательно откроем окна File, New, M-file (Script в версии R2010b) и введем текст (комментарии можно не вводить, комментарии начинаются со знака %):^{* ^}

сlear % очистка рабочей области памяти

clc % очистка командного окна

R=3.0 % Ohms

L=1.0 % Henry

C=1/2 % Farad

Далее создадим матрицу A

A = [0 -1/C; 1/L –R/L ]% создание матрицы А

B = [1/C; 0]%создание матрицы B

C = [0 R] % создание матрицы C;

D = [0]

sys_1=ss(A, B, C, D)

Рис. 2.2

Отметите внимание на следующее: Матрицы можно вводить как одну текстовую строку, причем строки матрицы отделяются друг от друга точкой с запятой, а отдельные элементы строки матрицы разделя­ются пробелами. Если требуемая длина текстовой строки превы­шает ширину страницы, то можно переносить ее на следующую строку, причем в месте разрыва должны

быть поставлены точки, не менее трех. Если после команды имеется точка с запятой, то результаты выполнения команды в командном окне не появляют­ся. Если выполнить эту программу (в окне редактора выполнить Debug и Run или Save and Run), то результат запоминается в рабо­чей области Workplace). Если теперь открыть ее (в окне МАТLАВ выполнить Desktop затем Workplace), то появится содержание ра­бочей области с одним среди прочих объектом sys. Рекомендуем сохранять М-файл:С:\Documents and Setting.

Рис. 2.3

Рис. 2.4

Итак, посмотрим результат работы нашего примера, а именно расчет элементов матриц A, B, C и D и с использованием созданного нами М-файла. Закроем и вновь откроем Matlab. Получим такую картину

Для закрытия Editor:

File-Close Editor.

Напомним, как вводится традиционная передаточная функция в виде отношения полиномов.

Задана передаточная функция САУ:

.

Рис. 2.5

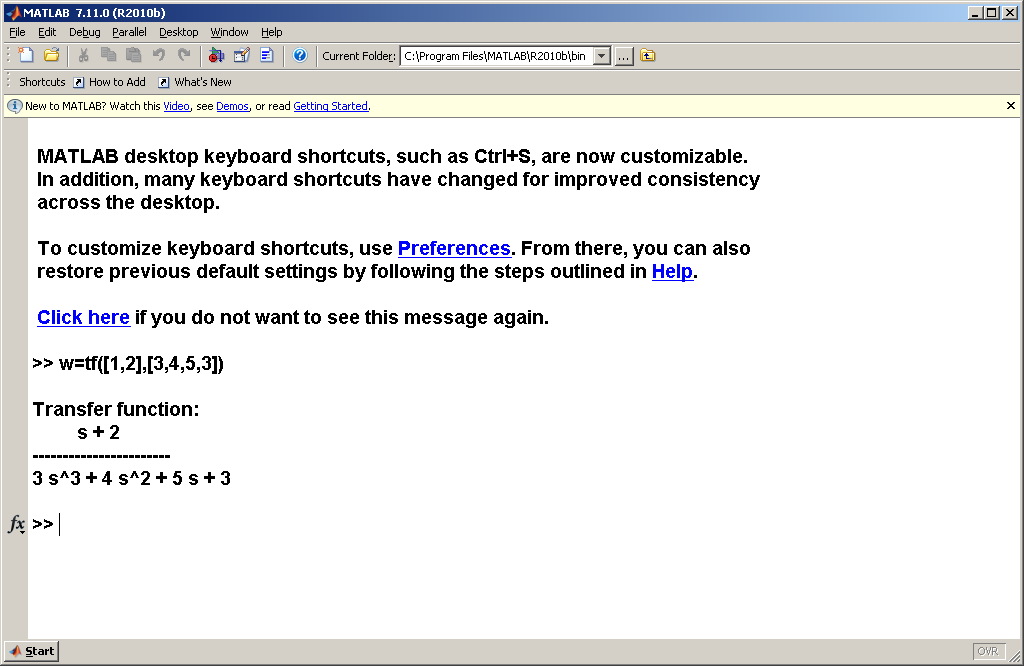

Создадим LTI-объект с именем w, для этого выполним:

Выполним конвертацию LTI- объекта заданного в переменных состояния с использованием команды

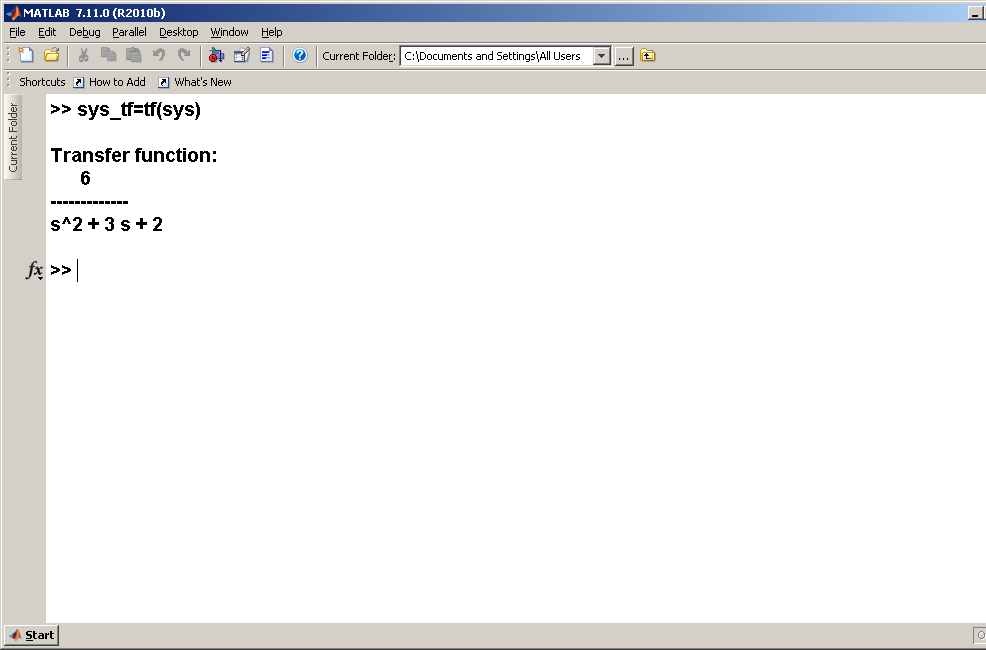

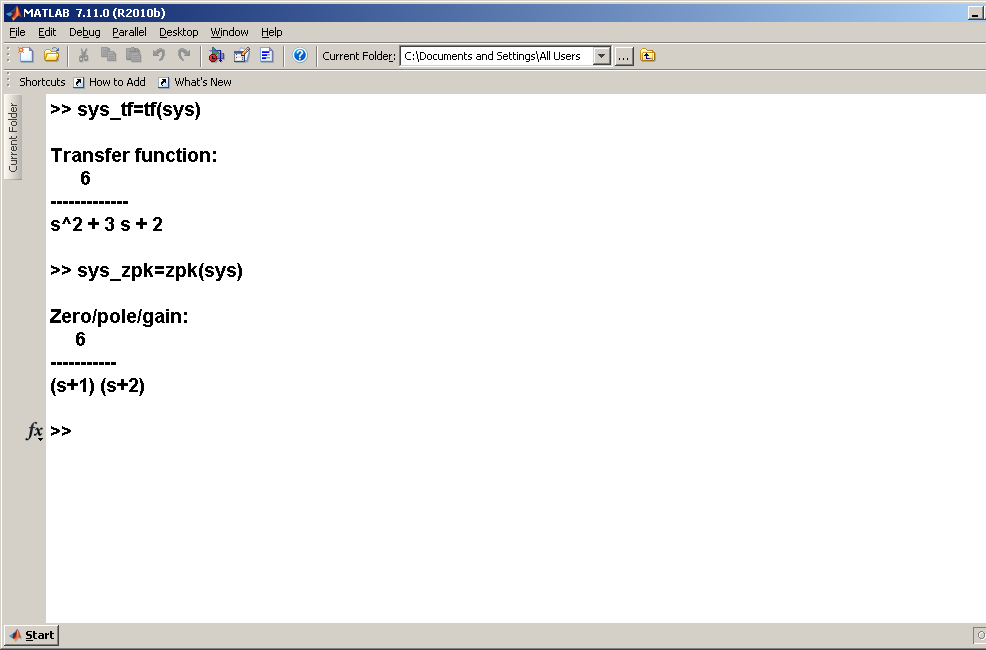

>>sys_tf=tf(sys)

Так же выполним конвертацию ZPK- функции из моделей в переменных состояния >>sys_zpk=zpk(sys).

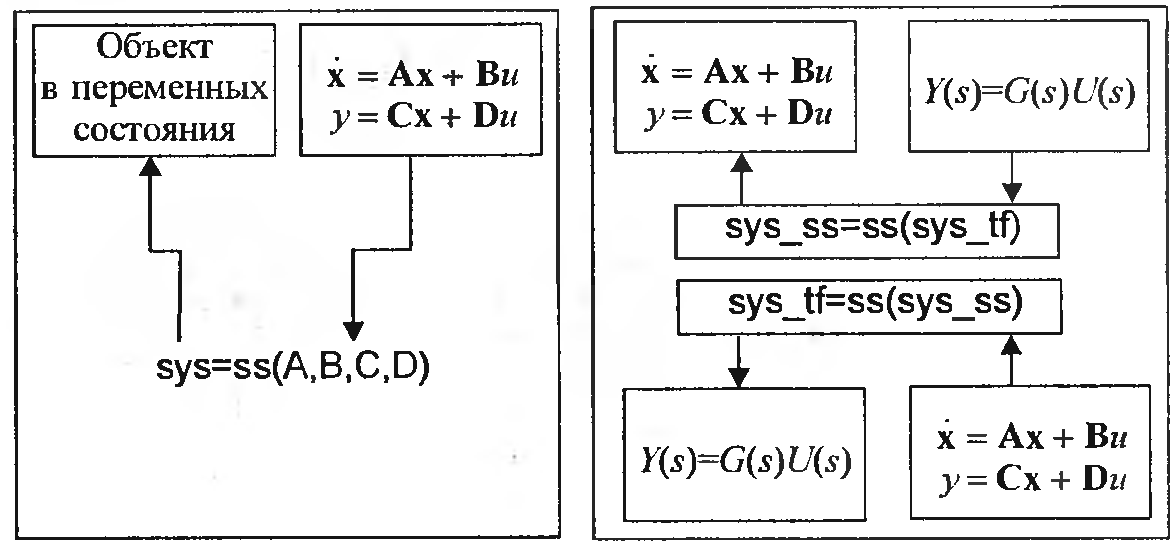

На рис. 2.6 показана схема преобразования двух видов: функция ss позволяет перейти к передаточной к представлению в пространстве состояний, функция tf выполняет обратную задачу. Смысл этих функций представлен на рис. 2.6.

Рассмотрим альтернативные варианты задания и преобразований передаточной функции в переменные состояния.

Например, имеется система третьего порядка

Рис. 2.6

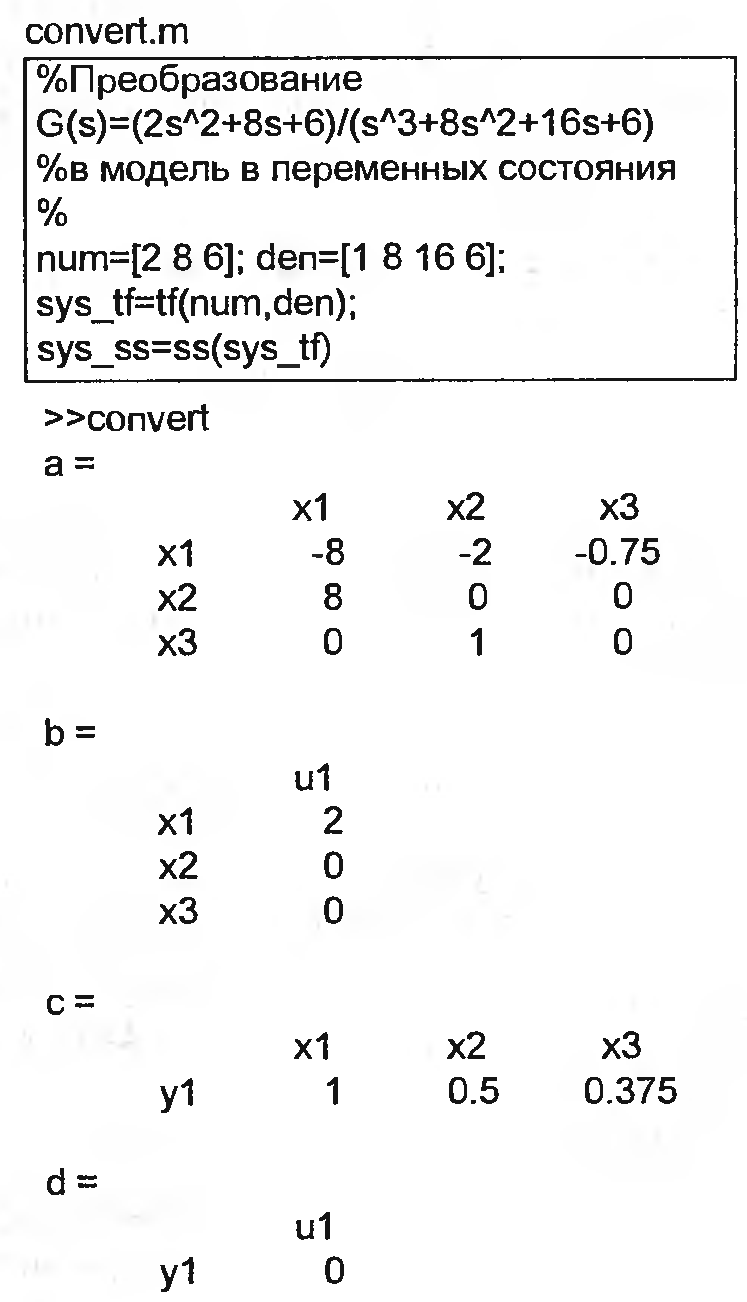

На рис. 2.7 показано, как с помощью функции ss происходит переход от передаточной функции к описанию системы управления Ax+Bu и у = Сх + Du, где

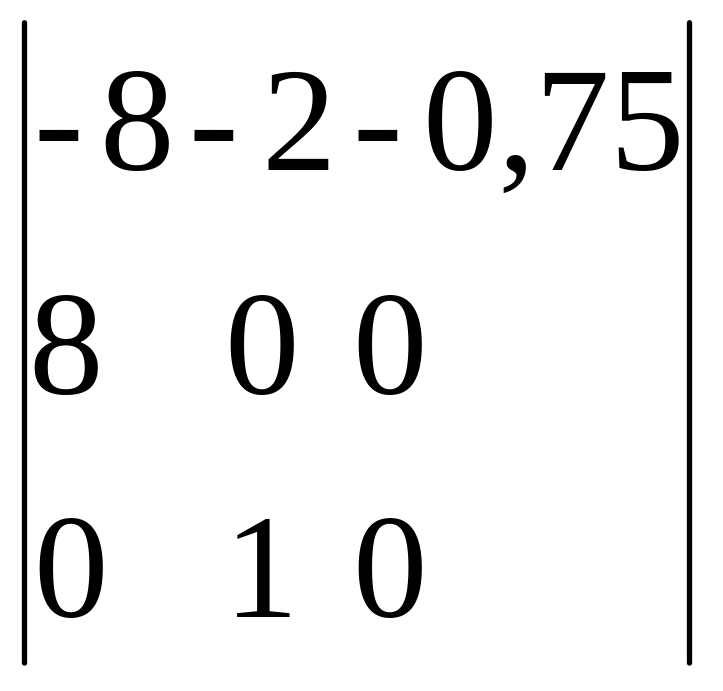

А= , B= , C=[1 0,5 0,375] D=[0] .

Обратите внимание на альтернативное задание числителя (num) и знаменателя (den).

На основе функций представленных в таблице:

1. Постройте графики данного примера (например, step(sys))

2. Постарайтесь сделать тоже самое с использованием LTI-viewer

Рис. 2.7

Задания

I. Дана цепь. Выбрать в качестве координат состояния x₁ – ток в цепи, x₂ – напряжение на конденсаторе.

1. Записать уравнение, описывающее переходные процессы в цепи.

2. Записать математическую модель в переменных состояния (форма Коши)

3. Записать матричную форму полученного уравнения.

Переходные процессы в этой цепи описываются уравнением

Если в качестве координат состояния выбрать - ток в цепи и - напряжение на конденсаторе, то математическая модель процесса в цепи будет иметь вид:

Записать данную систему в матричной форме и записать матрицы внутренней моделей системы.

II. С помощью функции ss получите модель в переменных состояниях для систем, имеющих в разомкнутом состоянии следующие передаточные функции:

III. С помощью функций tf определите передаточные функции для систем, модели которых в передаточных состояниях представлены следующими матрицами

Лабораторная работа №3 Соединение звеньев lti-объекта

Обычно система регулирования состоит из ряда подсистем (звеньев, каждое из которых имеет свою входную и выходную величину) как-то: объект регулирования (обычно на SISO-схемах он обозначается как plant или G, датчики или сенсоры (H), регулятор (C), фильтры (F) и др. Каждая из этих подсистем описывается одним из четырех рас­смотренных выше типов. Для получения модели всей системы их нужно соединить между собой в соответствии с общей схемой. Для этой цели в CONTROL SYSTEM TOOLBOX предусмотрен ряд команд см. табл.3.1.

Таблица 3.1

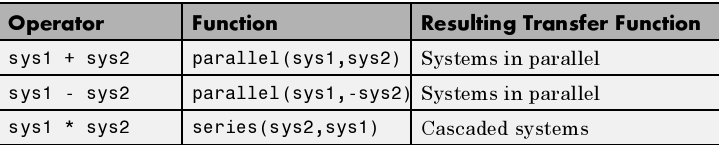

Некоторые функции соединения звеньев

Приведем пример на параллельное соединение звеньев заданных в виде отношения двух полиномов (tf)
