ЛАБОРАТОРНАЯ РАБОТА № 1

Разработка цифровых автоматов с использованием пакета расширения Stateflow системы визуальноимитационного моделирования Matlab/Simulink для последующей реализации в базисе ПЛИС

Цель работы: демонстрация возможностей пакетов расширения Stateflow и Xilinx System Generator системы

Matlab/Simulink по проектированию цифровых (конечных) автоматов с последующей их реализацией в базисе ПЛИС

Xilinx.

Задание:

1)с использованием Stateflow-диаграммы разработайте модель конечного автомата Мили в системе Matlab/Simulink согласно выбранному варианту задания;

2)проведите имитационное моделирование цифрового автомата в системе Matlab/Simulink;

3)с помощью Simulink HDL Coder системы

Matlab/Simulink извлеките VHDL-код цифрового автомата;

4)в САПР Xilinx ISE разработайте функциональную модель цифрового автомата и осуществите его моделирование;

5)сделайте выводы и оцените рабочую частоту проекта.

Теоретические сведения

Теоретические сведения по конечным автоматам можно получить в учебном пособии [1], раздел 7.3.4 “Анализ конечных автоматов с D-триггерами” и в работе [2].

Обычно рассматривают два типа автоматов – автомат Мили (Mealy) и Мура (Moore). Выход автомата Мура является функцией только текущего состояния, выход автомата Мили – функция, как текущего состояния, так и начального внешнего воздействия. Конечный автомат состоит из трех основных частей (рис. 1) [1]:

Регистр текущего состояния. Этот регистр представляет собой набор тактируемых D-триггеров, синхронизируемых

одним синхросигналом, используемый для хранения кода текущего состояния автомата. Для автомата с n состояниями требуется Log2 (n) триггеров;

Логика переходов. Конечный автомат может находиться в каждый конкретный момент времени только в одном состоянии. Каждый тактовый импульс вызывает переход автомата из одного состояния в другое. Правила перехода определяются комбинационной схемой, называемой логикой переходов. Следующее состояние определяется как функция текущего состояния и входного воздействия;

Логика формирования выхода. Выход цифрового автомата обычно определяется как функция текущего состояния и исходной установки (в случае автомата Мили). Формирование выходного сигнала автомата определяется с помощью логики формирования выхода.

Рис. 1. Структурная схема синхронного конечного автомата Мили

Формальное определение конечного автомата можно дать в следующем виде [1]:

Следующее состояние = F (текущее состояние, вход).

Выход = G(текущее состояние, вход).

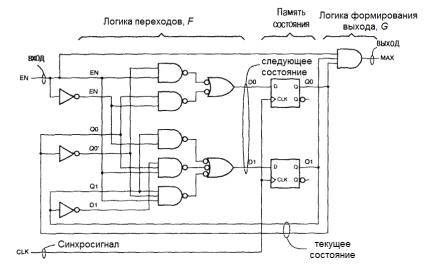

На рис. 2 показан тактируемый синхронный конечный автомат Мили с D-триггерами переключающимися по

2

положительному фронту. Данная схема выполняет функцию 2- разрядного двоичного синхронного счетчика. Для сравнения посмотрите принципиальную схему синхронного двоичного счетчика на ИС типа SN74163. Логика переходов это есть не что иное, как входные мультиплексоры на входах D-триггеров ИС типа SN74163.

На рис. 3 представлена диаграмма состояний (переходов) конечного автомата на четыре состояния. Схема переходит из состояния в состояние по переднему фронту синхроимпульса при наличие сигнала логической единицы на входе EN. При переходе из состояния 3 в состояние 0 на выходе схемы формируется сигнал MAX (аналог сигнала выхода переноса Cout используемого в счетчиках, позволяет построить счетчики с произвольным модулем счета). Он равен логической единицы, когда равны единицы биты, хранящиеся во всех разрядах счетчика, и подан сигнал разрешения EN.

Рис. 2. Тактируемый синхронный конечный автомат Мили с D- триггерами переключающимися по положительному фронту синхросигнала
