Материал: Пожарная безопасность технологических процессов. Каргашилов Д.В., Паршина А.П
возможные ее косвенные последствия, а именно тяжелые нарушения организационных, финансовых, общественных и иных значительных связей, действующих на определенных расстояниях, а также тяжесть последствий, которая и при незначительной территории ЧС вероятнее всего может быть большой и трагичной.
Таблица 6.1 Классификации чрезвычайных ситуаций по масштабу [5]
Наименование |
Определение |
||
|
|
|
|
Локальные |
|
(част- |
Возникают локально и организационно на малой территории (рабо- |
ные) чрезвычайные |
чее место, участок дороги, жилое помещение). При этом количество |
||
ситуации |
|
|
пострадавших не превышает 10 человек, лишены нормальных усло- |
|
|
|
вий жизнедеятельности не более 100 человек или материальный |
|
|
|
ущерб не превышает 1000 минимальных размеров оплаты труда на |
|
|
|
данной территории |
Местная |
чрезвы- |
В результате местной ЧС может пострадать от 10 до 50 человек или |
|
чайная ситуация |
могут быть лишены нормальных условий жизнедеятельности от 100 |
||
|
|
|
до 300 человек. При этом территория, на которой реализуются по- |
|
|
|
следствия местной ЧС, не выходит за пределы населенного пункта, |
|
|
|
муниципального района и так далее и ликвидация ее осуществляется |
|
|
|
собственными силами и средствами |
Территориальная |
Возникает на территории субъекта РФ и не выходит за его пределы. |
||
чрезвычайная |
си- |
При этом в результате аварии, катастрофы или стихийного бедствия |
|
туация |
|
|
может пострадать от 50 до 500 человек, лишены нормальных усло- |
|
|
|
вий жизнедеятельности от 300 до 500 человек или материальный |
|
|
|
ущерб составляет от 5000 до 500000 минимальных размеров оплаты |
|
|
|
труда |
Региональные |
чрез- |
Возникают на территории нескольких регионов (республик) или в |
|
вычайные ситуации |
экономическом районе. Ликвидация последствий ЧС осуществляет- |
||
|
|
|
ся силами и средствами данной территории с привлечением феде- |
|
|
|
ральных сил. При этом пострадало от 50 до 500 человек, лишены |
|
|
|
нормальных условий жизнедеятельности от 500 до 1000 человек или |
|
|
|
материальный ущерб составляет от 500000 до 5000000 минималь- |
|
|
|
ных размеров оплаты труда |
Федеральные |
чрез- |
Возникают на территории страны, не выходя за ее границы, и охва- |
|
вычайные ситуации |
тывают значительные территории. Для ликвидации последствий |
||
|
|
|
привлекаются все силы, средства и ресурсы, в том числе и помощь |
|
|
|
иностранных государств. Количество пострадавших превышает 500 |
|
|
|
человек, лишены нормальных условий жизнедеятельности свыше |
|
|
|
1000 человек или материальный ущерб превышает 5000000 мини- |
|
|
|
мальных размеров оплаты труда |
Глобальные |
(транс- |
Возникают на обширных территориях, в том числе и на территориях |
|
граничные) |
чрезвы- |
нескольких стран. При этом последствия ликвидируются силами и |
|
чайные ситуации |
средствами как пострадавших стран, так и международного сообще- |
||
|
|
|
ства |
По характеру источника возникновения чрезвычайной ситуации их подразделяют на 3 крупные группы (рис. 6.1).
35

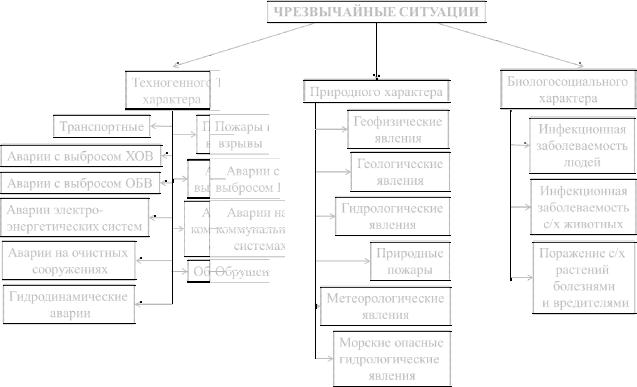

Рис. 6.1. К лассификация чрезвычайных ситуаций
Чрезвычайные ситуации по масштабу и области примене ния наименований классифицируются на след ующие виды:
-авария;
-крупная авария;
-проектная авария;
-максимальная проектная авария.
Определения, характеризующие виды чрезвычайных ситуаций приведены на рис. 6.2.
Наибольшая пожаровзрывоопасная обстановка на промышленных объектах может привести к кат астрофическим последствиям, котор ая может возникнуть в итоге аварийного выхода горючих веществ из технол огического оборудования.
Как правило, выброс горючих материалов из поврежден ного технического оборудования вызывает о бразование очагов пожара или взрыва, а при наличии источника огня вызывает возгорание горючих материалов ил и взрыв горючих смесей, что приводит к пожару на производственных объектах .
Фактическая оценка масштаба последствий аварийных ситуаций, которые могут возникнуть на производственном оборудовании, и необходимых условий для формулирования противопожарных мероприятий заключается в количественном анализе опасной среды в зоне отвода горячего материала от поврежденного оборудования.
36

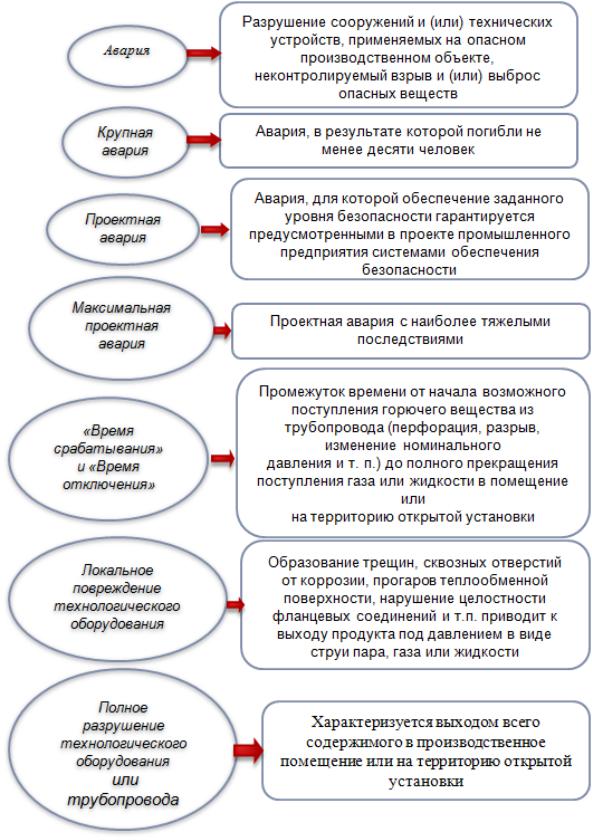

Рис. 6.2. Классификация аварий по масштабу и области применения наименований
37
6.1. Определение количества горючих веществ, выходящих наружу при локальном повреждении технологического оборудования
При определении параметров взрывопожароопасности технологических процессов большое значение имеет количество горючих веществ, которые будут участвовать в пожаре или взрыве. На данную величину оказывают влияние множество параметров. Эти параметры зависят, в свою очередь, от агрегатного состояния горючего вещества. Исходя из этого следует определять количество горючих веществ по группам: отдельно для жидкостей, газов и твердых веществ.
Для аппаратов с горючими и легковоспламеняющимися жидкостями количественная оценка опасной среды при локальном повреждении корпуса или трубопровода осуществляется по алгоритму, представленному на рис. 6.3.
Так как рассматривается задача, в которой истечение жидкости происходит при локальном повреждении аппарата, то необходимо учитывать геометрические параметры этого отверстия. Для оценки геометрических параметров отверстия принимается площадь сечения (f).
Значение коэффициента расхода лежит в пределах от 0,45 до 0,85 и зависит от вязкости жидкости, формы сечения отверстия и толщины стенки аппарата.
Скорость истечения жидкости зависит от наличия или отсутствия давления в емкости аппарата (РР.И.), которое характеризуется напором, а также от ускорения свободного падения, которое составляет 9,81 м/с2 и высоты столба жидкости (Н).
Длительность истечения жидкости принимается в соответствии с техническими характеристиками запорных устройств, которые должны блокировать подачу жидкости в аппарат при реализации пожароопасной ситуации. При этом автоматические системы блокировки позволяют принимать время истечения равным:
- времени срабатывания при значении вероятности отказа устройств не превышающем 0,000001 в год и элементы автоматики резервированы;
- 120 с, если данных о параметрах автоматики недостаточно.
В случае если блокирование подачи жидкости в аппарат осуществляется в ручном режиме и система автоматики отсутствует, то время отключения принимается равным 300 с.
Определив количество жидкости, которая поступит в помещение или окружающее пространство, необходимо определить количество паров, которые испарятся с поверхности розлива. Это необходимо для того, чтобы оценить последствия пожара или взрыва, которые возникнут при сгорании этих паров. Количество паров зависит от интенсивности испарения, площади розлива жидкости и длительности испарения.
38
Рис. 6.3 (начало). Порядок определения количества опасной среды и степени ее распространения:
39
