4. После проведения съемки фасада необходимо произвести обработку полученных результатов. Основной программой служит система автоматизированного проектирования AutoCAD.

Камеральная обработка полученных при съемке данных включает следующие основные этапы: импорт файла измерений; преобразование файла координат; построение цифровой модели.

Базовое программное обеспечение для обработки геодезических измерений

Система AutoCAD применяется для оформления графической документации в электронном виде. Формат данных DGW, DXF, DWF - общепризнанный стандартом обмена графической информацией и ее хранения. AutoCAD предоставляет полный комплекс средств и инструментов для оформления чертежей и исполнительных схем. ArchiCAD - одна из лучших программ для автоматизированного проектирования, работающая на основе технологии информационного моделирования зданий (BIM).

Для обработки результатов измерений могут быть использовано специализированное программное обеспечение: GEONICS Изыскания (RGS, RGS PL) CREDO DAT, LISCAD (Leica), Trimble Geomatic Office (Trimble) и

аналоги.

Перечисленное программное обеспечение включает:

-экспорт и импорт данных геодезической съемки;

-контроль качества данных;

-необходимые уравнивания и вычисления;

-трансформирование координат;

-автоматизированный процесс отрисовки; моделирование, 3Dвизуализацию;

-построение профилей, разрезов, сечений;

-сбор и экспорт ГИС-данных.;

-возможность использования цифрового материала в качестве подложки;

-вычисление геометрических отклонений от проекта;

-создание отчетной документации;

-экспорт результатов обработки в другие программные комплексы и пр. Итоговым результатом измерения фасада здания является трехмерная

модель здания или сооружения, которая должна отражать самую полную информацию о фасаде здания: проемы, выступы, карнизы, перемычки, крепления кондиционеров, каркасы окон и т.п. (рис. 4.3).

26

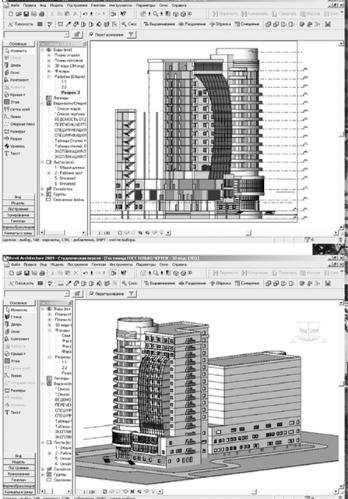

Рис. 4.3. 3D модель здания, выполненная в Autodesk Revit Architecture

5. Решение инженерно-геодезических задач

Задача №1. Подготовить данные для выноса проекта сооружения на местность

Прямоугольное сооружение имеет размеры 145,500х36,000 м. Координаты одного из углов (т. А) длинной стороны (АВ) сооружения определены графически с генплана объекта: Х = 1415,350 м; У = 5688,400 м.

Найти координаты остальных углов сооружения, если дирекционный угол стороны АВ равен αАВ = 154º15ʹ30ʺ + n·10º, где n – номер варианта (выдается преподавателем для каждой бригады). Составьте схему сооружения в произвольном масштабе.

Задача № 2. Определить углы кручения сооружений

При кручении поперечные сечения сооружения совершают некоторый поворот вокруг продольной оси Х на различные углы β (рис. 5.1).

27

Рис. 5.1. Кручение зданий а) схема кручения стен здания; б) расположение стен в плане для расчета

величины относительного кручения

Расчет величины относительного кручения всего здания или его части

вычисляется по формуле





α сек/м =

ki+1 ki

ρ // ,





li

где ρ – 206 265//; li – расстояние между соседними поперечными стенами в мм, а разность ( ki+1 – ki ) ρ – выражает угол кручения здания в секундах дуги вокруг его продольной оси.

ki+1

=

Si+1

Ë Si+1

Ï

;

ki =

Si Ë Si Ï

;







b



b





















i+1







i



где Si л , Si п , Sл i +1 , Sп i+1 - осадки левой и правой граней фундамента в i –ом и I +1 сечениях; bi , b i+1 - расстояния между гранями фундамента.

Знак относительного кручения зависит от принятых направлений вращения и направления продольной оси здания.

Приборы и принадлежности: высокоточный теодолит, тахеометр

Порядок работы

1)установить прибор так, чтобы были видны самая верхняя и нижняя точки опоры;

Угол кручения опор ЛЭП определяют с двух взаимно перпендикулярных направлений, одно из которых - по направлению оси проводов, а второе по перпендикулярному к ним направлению.

2)определить расстояние от прибора до опоры;

3)измерить горизонтальные углы между удаленной неподвижной точкой на местности и намеченными точками на опоре.

Точки 1, 2, 3, ….12 для наблюдения (рис. 5.2) следует выбирать на углах

поясов не менее, чем на трех уровнях опоры. На выбранных поясах намечают по 4 точки, видимые с каждой станции.

28

4)определить величины горизонтальных смещений х1, х2, х3, х4 и у1, у2, у3, у4 (рис.5.2 б) относительно продольной и поперечной осей ЛЭП, используя формулу

q = Δν// L / ρ,

где q – крен, выраженный в линейной мере мм; Δν – крен, выраженный в градусной мере (с"); L – расстояние от теодолита до точки, мм, ρ = 206265"

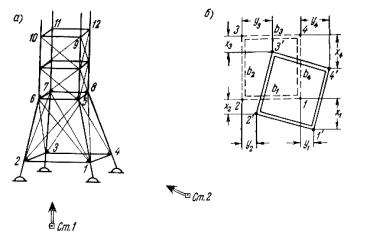

Рис. 5.2. Схема определения кручения мачты ЛЭП

а) расположение марок на поясках мачты; б) горизонтальное смещение и поворот пояса мачты в плане

По величинам этих смещений вычислить углы поворота каждого пояса опоры по формулам:

tg φ1 = (x1 – x2 ) / b1;

tg φ2 = (у3 – у2 ) / b2;

tg φ3 = (x4 – x3 ) / b3 ;

tg φ4 = (у4 – у1 ) / b4,

где b1, b2 , b3 , b4 – расстояния между визирными целями на каждом поясе. Из четырех вычисленных величин рассчитать среднюю величину

горизонтальных смещений.

φ1 СЕЧ = [φ] / 4 ,

Эта величина и определяет угол поворота данного пояса. Разность углов поворота двух соседних поясов выражает абсолютную величину угла кручения между ними.

αабс = φ2 СЕЧ - φ1 СЕЧ .

Угол относительного кручения определяется по формуле

α отн = α абс / l сек/м,

где l – расстояние между поясами по высоте.

29

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Инструкция по нивелированию 1, 11, 111, 1V классов. – М.:Недра, 2004,-

244с.

2.Инструкция по топографической съемке в масштабах 1:5000, 1:2000, 1:1000, 1:500. – М.:Недра,1985, – 152с.

3.Инструкция по развитию съемочного обоснования и съемке ситуации и рельефа с применением глобальных навигационных спутниковых систем ГЛОНАСС и GPS. ГКИНП (ОНТА) –02–262-02. – М.:ЦНИИГАиК,2002, - 1124

4.Основные положения об опорной межевой сети. ЕСДЗем. 02-06-005-12.

М.: Росземкадастр, 2002, - 16 с.

5.Основные положения о государственной геодезической сети Российской федерации. ГКИНТП (ГНТА) – 01-006-03.- Федеральная служба геодезии и картографии России,2004. - 28 с.

6.Правила по технике безопасности на топографо-геодезических работах

(ПТБ-88)- М.: Недра,1991. – 303 с.

7.Инженерная геодезия: учебное пособие для вузов. Поклад Г.Г., Гриднев С.П., Попов Б.А. Москва, Берлин: Директ-Медиа, 2020498 стр.
