3.4. Содержание и основные этапы выполнения геодезических разбивочных работ

Целью разбивочных работ является перенос на местность всех элементов строящегося объекта в полном соответствии с проектными данными.

Технология разбивочных работ должна обеспечивать заданную точность (табл. 3.1, 3.2), надежность, простоту исполнения и максимальную производительность труда.

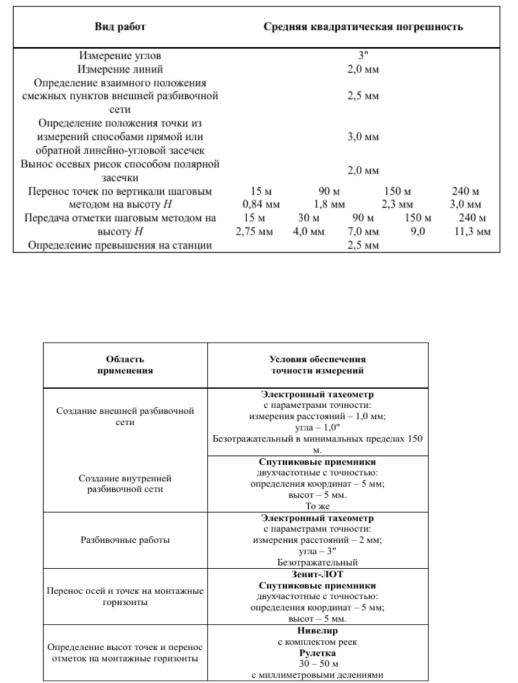

Таблица 3.1

Требования к точности геодезических измерений

Таблица 3.2 Условия обеспечения точности геодезических измерений

16

Работы по выносу проекта сооружения в натуру сводятся к выносу и закреплению на местности отдельных точек, осей и отметок, определяющих проектные положения частей и конструктивных элементов сооружения. Принята строгая последовательность выполнения разбивочных работ, вытекающая из основного принципа геодезии «от общего к частному». Вначале определяют от пунктов разбивочной сети строительной площадки положение на местности главных (основных) разбивочных осей и закрепляют их пунктами внешней разбивочной сети сооружения. Затем создают внутреннюю разбивочную сеть сооружения, закрепляющую главные и основные оси на исходном и монтажном горизонте. И только после этого приступают к детальным разбивочным работам.

Главные оси (оси симметрии сооружения) выносят в тех случаях, когда сооружение имеет сложную конфигурацию или большие размеры, а также когда группа сооружений объекта имеет технологические связи. При строительстве небольших сооружений выносят и закрепляют основные разбивочные оси (линии, определяющие контур наружных стен сооружения в плане). В этом случае вначале в соответствии с разбивочным чертежом (рис. 3.4) от ближайших пунктов разбивочной сети строительной площадки выносят две крайние точки, определяющие положение оси длинной стороны сооружения.

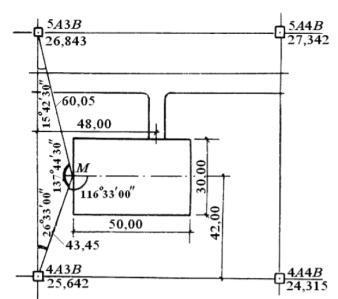

Рис. 3.4. Разбивочный чертеж здания

Поперечные оси разбивают с ранее вынесенных точек оси путем построения прямых углов. Разбивочные работы контролируют промерами до пунктов разбивочной сети строительной площадки, не применявшихся при перенесении в натуру данной оси. Вынос точек и осей производится промерами по сторонам строительной сетки способами полярных и прямоугольных координат, линейных и угловых засечек и т. д.

17

3.5. Элементы геодезических разбивочных работ

Основными элементами (видами) геодезических разбивочных работ являются: построение на местности проектных углов, линий заданной длины и направления, вынос в натуру точек с заданными координатами и отметками; построение на местности линий и плоскостей с проектными уклонами.

Исходными данными для разбивочных работ служат генеральный план строительной площадки и разбивочные чертежи.

3.5.1. Вынос в натуру проектного угла

Для выноса в натуру проектного угла ВАС необходимо:

1)произвести центрирование теодолита над вершиной угла А нитяным или оптическим отвесом (с ошибкой не более 3 мм);

2)сориентировать лимб на исходную точку В (совместив при этом ноль алидады и лимба или сняв отсчет по лимбу);

3)отложить проектный угол и закрепить полученное значение;

4)перевести трубу через зенит и повторить измерение при втором положении вертикального круга;

5)определить среднее положение угла и зафиксировать его знаком (рис. 3.5).

Рис. 3.5 схема выноса в натуру проектного угла

Общую погрешность построения угла можно вычислить по формуле:

где mв, mо, mц, mр, mф - средние квадратические погрешности соответственно визирования, отсчета по горизонтальному кругу, центрирования теодолита над вершиной угла, редукции визирной цели (установки визирной цели в точке В), фиксации точки С.

18

3.5.2. Вынос в натуру проектной линии

Вынос осуществляется с относительной ошибкой не более 1:2000. Для этого необходимо:

1) по заданному направлению, уложить в створ измерительный прибор (рулетку, ленту);

2)обеспечить натяжение рулетки не менее 10 кг и зафиксировать ее конец шпилькой;

3)продолжить измерение до конечной точки линии;

4)измерить угол наклона линии, визируя теодолит на высоту инструмента;

5)определить величину поправки за наклон линии и прибавить ее к измеренному значению (рис.3.6);

6)окончательно закрепить линию.

Рис. 3.6. Схема определения поправки за наклон линии

α - угол наклона, L – наклонная линия = D + ∆ L , ∆L - поправка за наклон линии к горизонту, h – превышение концов линии

Поправка за наклон линии вычисляется по формуле

L = D (1- cos α) = 2D sin2 α/2

Если известно превышение h концов линии, то поправка за наклон линии может быть вычислена по формуле

∆L = h / 2D

При высокоточных измерениях вводится поправка за температуру. Уравнение мерного прибора в этом случае определяется формулой

D = Lср + Lср α (tИ – tК )

Lср - среднее значение измеренной линии, α - коэффициент линейного расширения стали, равный 0,125 х 10-4; tИ - температура, при которой измерена линия, tк - температура, при которой выполнялось компарирование.

Высокоточные построения линии выполнить с помощью светодальномеров.

19

3.5.3. Вынос в натуру проектной отметки

Проектные отметки переносят в натуру, как правило, геометрическим нивелированием. Нивелир устанавливают примерно посредине между ближайшим репером и местом перенесения отметки, например, обноской.

Для этого берут отсчет a по рейке, установленной на репере. Вычисляют горизонт инструмента ГИ по формуле ГП = HRp + a и, вычтя из ГИ проектную отметку HRp, находят проектный отсчет d .

Далее, колышек, где установлена рейка перемещают по вертикали до тех пор, пока горизонтальная нить сетки зрительной трубы не совпадет с отсчетом d . Верхняя грань колышка при этом будет соответствовать проектной отметке.

На точность перенесения в натуру проектных отметок, кроме основных погрешностей, влияет погрешность фиксации отметки риской.

3.5.4. Построение на местности линии заданного уклона

Построение заключается в фиксировании в натуре минимум двух точек, определяющих положение линии с проектным уклоном i.

Вначале линию разбивают на равные отрезки. В концах отрезков забивают колышки. Рассчитывают ГИ, как отметки начальной точки плюс высота нивелира. Отметка точки может быть взята условно. Затем рассчитывают проектные отметки промежуточных точек как

НПОСЛ = ННАЧ ± I L

Вычтя из ГИ полученные проектные отметки, получим отсчет, который должен быть на рейке при заданном уклоне линии. Перемещая колышки в каждой из точек по вертикали, нужно добиться того, чтобы на рейке получился рассчитанный отсчет. Линия, соединяющая верхние грани колышков будет соответствовать линии проектного уклона (рис. 3.7).

Рис. 3.7 Схема выноса на местность линии заданного уклона

Этот вид разбивочных операций наиболее широко применяют при строительстве самотечных трубопроводов и в дорожно-строительных работах.
