Материал: Рабочая программа и методические указания к практическим занятиям и самостоятельной работе студента по дисциплине «Приемоусилительные и видеотелевизионные системы». Самодуров А.С

Вопросы темы 5.16 рассматриваются подробно в 1, 3.

Вопросы для самопроверки

1. Назовите способы магнитной записи видеосигнала.

2. Конструктивные особенности поперечно-строчного и наклонно-строчного способов магнитной записи видеосигналов.

3. Назовите критерии качества магнитных носителей.

4. Расскажите о конструкциях магнитных головок и магнитных лент.

5. Опишите конструктивные особенности лентопротяжных механизмов видеомагнитофонов.

6. Перечислите технические характеристики и функциональные возможности видеомагнитофонов и видеокамер.

7. Что Вы знаете о конструктивных способах обеспечения ремонтопригодности, нормального теплового режима и помехоустойчивости в видеомагнитофонах.

5.17. Перспективы развития приемо-усилительной и видеотелевизионной аппаратуры .

5.17.1. Пути совершенствования приемоусилительной аппаратуры.

5.17.2. Перспективы развития видеотелевизионной аппаратуры. Цифровые методы обработки сигналов. Системы передачи дополнительной информации в телевидении. Системы спутникового телевидения. Телевидение высокой четкости. Увеличение плотности записи, внедрение устройств кадровой памяти и шумоподавителей в видеомагнитофонах.

Методические указания

Одним из перспективных путей развития видеотехники – создание и производство цветных аналого-цифровых и цифровых телевизоров и магнитофонов которые должны характеризоваться высокими технико-экономическими показателями, а именно: безотказной работой в течение заданного срока службы (например, в течение 10 лет при работе по 10-15 часов в сутки); стереофоническим звуковым сопровождением; работой совместно с разнообразными периферийными устройствами – видеомагнитофоном, дисковым видеопроигрывателем, приставками для телевизионных игр, домашней ЭВМ, таймером с программным управлением, приставкой для непосредственного приема телевизионных программ от геостационарного путника связи и от сети кабельного телевидения; ис-пользованием в качестве терминалов для видеоинформационных систем (типа «Телетекст», «Видеотекст», справочное телевидение, система получения информации из банков данных, банков телевизионных и учебных программ и др.).

Подробно вопросы разделов 5.17.1 и 5.17.2 рассматриваются в 3.

Вопросы для самопроверки

1. Рассказать о принципах цифровой обработки сигналов.

2. Какими преимуществами обладают видеотелевизионные системы с цифровой обработкой сигналов?

3. Укажите систему передачи дополнительной информации в телевидении.

4. Перечислите системы спутникового телевидения.

5. Назовите принципы и особенности телевидения высокой четкости.

6. Задания и указания по выполнению контрольной работы для студентов заочного обучения

Студенты заочники выполняют одну контрольную работу, состоящую из двух заданий. Контрольная работа выполняется в школьной тетради. Варианты заданий приводятся в приложении. Номер варианта определяется по последним двум цифрам зачетной книжки.

Задание 1.

Построить осциллограмму полного телевизионного сигнала, соответствующего n-ой строке развертки телевизионного растра (рис. 1, приложения). Показать гасящих и синхроимпульсы отметить числовые значения уровней черного, белого, серого, гасящего и синхроимпульсов. Определите длительность минимального элемента разложения, считая, что ширина изображения «в» задана, номер варианта и начальные данные приведены в табл.1.

Методические указания

При построении осциллограммы предполагается, что развертывающий элемент перемещается вдоль строки с постоянной скоростью апертурные искажения отсутствуют. Серому в изображении соответствует средний уровень между уровнями белого и черного. На рис. 1 серая деталь отмечена штриховкой. Длительность одного элемента разложения _э вдоль строки

 _э = (Н-а)/ КZ₀ ,

где Н – длительность телевизионной строки 64 мкс, а – длительность гасящего импульса 12 мкс, К – формат кадра, К=4/3, Z_о – число активных строк растра

Z_о = Z ( 1 – j / V ),

Здесь j – длительность кадрового гасящего импульса j= 25H + a, V – длительность полукадра (поля) 20 мс, Z – номинальное число строк разложения Z = 625.

Если размеры элементов изображения очень малы, например штрихи с ℓ= 1/500, то длительность элемента разложения

_эм = Тстр  ℓ (_эм = 52/500 = 0,104 мкс)

здесь Т с. – номинальная длительность активной части строки – 52 мкс.

В табл. 1 в графе «Размер штрихов» с целью упрощения записи указана величина обратная относительному размеру. Например, числу 500 соответствует размер штриха 1/500. кроме того, обычно в ТВ испытательных таблицах относительный размер штрихов связывают с номинальной высотой изображения. Поэтому, например, заданной в табл. 1 величине 500 будет соответствовать четкость в 500/К=500  ¾= 375 линий.

Задание 2.

Рассчитать и построить осциллограмму ПЦТС в системе СЕКАМ за одну строку при условии, что на ней расположены 4 цветные полосы и одна серая в соответствии с номером варианта (приложение, табл. 2). При этом для каждой цветной полосы предварительно определить величину яркостного сигнала Е _Y , сигналов цветности D_R, D_B, девиацию частоты f, текущее значение частоты поднесущей f_HR , f_HB, амплитуду поднесущей А_R , А_В. Значение цветовых составляющих Е_R , E_G, E_В определяются из табл. 3 и 4.

Методические указания

В качестве примера рассмотрим расчет параметров осциллограммы сигнала при передаче голубого цвета. Находим по табл. 3 Е_R = 0, E_G= 0,75, E_B =0,75. По формуле Е_Y = 0,299Е_R + 0,587E_G + 0,114E_B определяем Е_Y=0,53. Далее находим величины цветоразностных сигналов D_R и D_B : D_R = -1,9 x ( E_R - E_Y) , D_B = 1,5( E_B - E_Y ). Определив величины цветоразностных сигналов D_R = 1,0; D_B =0,33, находим по модуляционным характеристикам (рис. 3, 4) числовое значение девиации частоты: f_R = 280 кГц, f_B = 80 кГц. Далее, по частотной характеристике высокочастотных предыскажений (рис. 2) определяются коэффициенты К : К_R = 3, K_B = 1,2. Амплитуды поднесущих будут соответствовать значениям A_R=0,115 х K_R=0,35 и A_B=0,115  K_B=0,14, а текущие значения частот поднесущих: f_R=f_OR+ f_R = 4686кГц; f_B=f_OB+f_B = 43665.

По полученным выше расчетным значениям далее должны быть построены две осциллограммы: для красной строки (D_p) и синей строки (D_B). При расчете осциллограмм ПЦТС учитывались только высокочастотные предыскажения. Низкочастотные предыскажения приводят к характерным искажениям границ полос. На осцилограмме сигнала цветности при этом появляются искажения, напоминающие результат прохождения прямоугольных импульсов через дифференцирующие цепи. При построении осциллограмм сигналов цветности необходимо показать также импульсы гашения, синхроимпульсы, их уровни и уровни белого и черного. Осциллограмма серой полосы рассчитывается по вышеприведенной методике с учетом того, что как следует из табл. 3 для серого цвета E_R = E_G = E_B = 0,5.

Приложение

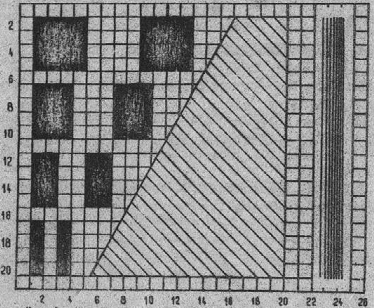

Рис. П1. Испытательное изображение. Масштаб по горизонтали 1 клетка – 2 мкс

Таблица П1

Продолжение табл. П1
