Материал: Разработка автоматизированной системы оптимизации отслеживания отчетности предприятий

Таблица 1.11 RESPONSIBLE

Данная таблица содержит список ответственных лиц

Таблица 1.12 SUBMISSIONREPORTS

Данная таблица содержит виды сдачи отчетности

Таблица 1.13 TAXATIONSYSTEM

Данная таблица содержит виды систем налогообложения

Описание структуры информационной системы:

Программа содержит следующие формы:

1)    Модуль данных

2)      Главная форма

3)      Форма сроков сдачи

4)      Форма фондов и деклараций

5)      Форма внутренних отчетов

6)      Форма заполнения словарей

Описание использованных программных средств:

В процессе проектирования информационной системы применялись следующее программное обеспечение:

Среда разработки:

C++ Builder - программный продукт, инструмент быстрой разработки приложений (RAD), интегрированная среда программирования (IDE), система, используемая программистами для разработки программного обеспечения на языке программирования C++.

Изначально разрабатывался компанией Borland Software, а затем её подразделением CodeGear, ныне принадлежащим компании Embarcadero Technologies.

C++ Builder объединяет в себе комплекс объектных библиотек (STL, VCL, CLX, MFC и др.), компилятор, отладчик, редактор кода и многие другие компоненты. Цикл разработки аналогичен Delphi. Большинство компонентов, разработанных в Delphi, можно использовать и в C++ Builder без модификации, но обратное утверждение не верно.++ Builder содержит инструменты, которые при помощи drag-and-drop действительно делают разработку визуальной, упрощает программирование благодаря встроенному WYSIWYG - редактору интерфейса и пр.

Дополнительные компоненты:

Firebird (FirebirdSQL) - компактная, кроссплатформенная, свободная система управления базами данных (СУБД), работающая на Linux, Microsoft Windows и разнообразных Unix платформах.

В качестве преимуществ Firebird можно отметить многоверсионную архитектуру, обеспечивающую параллельную обработку оперативных и аналитических запросов (это возможно потому, что читающие пользователи не блокируют пишущих), компактность (дистрибутив 5Mb), высокую эффективность и мощную языковую поддержку для хранимых процедур и триггеров.используется в различных промышленных системах (складские и хозяйственные, финансовый и государственный сектора) с 2001 г. Это коммерчески независимый проект C и C++ программистов, технических советников и разработчиков мультиплатформенных систем управления базами данных, основанный на исходном коде, выпущенном корпорацией Borland 25 июля 2000 года в виде свободной версии Interbase 6.0.

Среди недостатков: отсутствие кэша результатов запросов, полнотекстовых индексов.является сервером баз данных. Один сервер Firebird может обрабатывать несколько сотен независимых баз данных, каждую с множеством пользовательских соединений. Он является полностью свободным от лицензионных отчислений даже для коммерческого использования.

Основные характеристики:

-      Соответствие требованиям ACID. Firebird сделан специально, чтобы удовлетворять требованиям «атомарности, целостности, изоляции и надёжности» транзакций («Atomicity, Consistency, Isolation and Durability»).

        Версионная архитектура. Основная особенность Firebird - версионная архитектура, позволяющая серверу обрабатывать различные версии одной и той же записи в любое время таким образом, что каждая транзакция видит свою версию данных, не мешая соседним («читающие транзакции не блокируют пишущие, а пишущие не блокируют читающих»).

Это позволяет использовать одновременно OLTP и OLAP запросы.

        Хранимые процедуры. Используя язык PSQL (процедурный SQL) Firebird, возможно создавать сложные хранимые процедуры для обработки данных полностью на стороне сервера. Для генерации отчётов особенно удобны хранимые процедуры с возможностью выборки, возвращающие данные в виде набора записей. Такие процедуры можно использовать в запросах точно так же как и обычные таблицы.

        События. Хранимые процедуры и триггеры могут генерировать события, на которые может подписаться клиент. После успешного завершения транзакции (COMMIT) он будет извещён о произошедших событиях и их количестве.

        Генераторы. Идея генераторов (последовательностей) делает возможной простую реализацию автоинкрементных полей, и не только их.

Генераторы являются 64‐битными хранимыми в базе данных счётчиками, работающими независимо от транзакций. Они могут быть использованы для различных целей, таких как генерация первичных ключей, управление длительными запросами в соседних транзакциях, и т. д.

-      Базы данных только для чтения. Позволяют распространять базы данных, к примеру, на CD-ROM. Особенно упрощает распространение данных их использование в комбинации с встраиваемой версией сервера Firebird (Firebird Embedded).

        Полный контроль за транзакциями. Одно клиентское приложение может выполнять множество одновременных транзакций. В разных транзакциях могут быть использованы разные уровни изоляции. Протокол двухфазного подтверждения транзакций обеспечивает гарантированную устойчивость при работе с несколькими базами данных. Также доступны оптимистическое блокирование данных и точки сохранения транзакций.

        Резервное копирование на лету. Для резервного копирования нет надобности останавливать сервер. Процесс резервного копирования сохраняет состояние базы данных на момент своего старта, не мешая при этом работе с базой. Кроме того, существует возможность производить инкрементальное резервное копирование БД.

        Триггеры. Для каждой таблицы возможно назначение нескольких триггеров, срабатывающих до или после вставки, обновления или удаления записей. Для триггеров используется язык PSQL, позволяя вносить начальные значения, проверять целостность данных, вызывать исключения, и т. д. В Firebird 1.5 появились «универсальные» триггеры, позволяющие в одном триггере обрабатывать вставки, обновления и удаления записей таблицы.

        Внешние функции. Библиотеки с UDF (User Defined Function) могут быть написаны на любом языке и легко подключены к серверу в виде DLL/SO, позволяя расширять возможности сервера «изнутри».

        Декларативное описание ссылочной целостности. Обеспечивает непротиворечивость и целостность многоуровневых отношений «master-detail» между таблицами.

        Наборы символов. Firebird поддерживает множество международных наборов символов (включая Unicode) с множеством вариантов сортировки.

Соответствие стандарту SQL:полностью поддерживает SQL-92 Entry Level 1 и реализует большую часть стандарта SQL-99 c некоторыми очень полезными дополнениями. Это включает выражения DML/DDL, синтаксис объединений FULL/LEFT/RIGHT [OUTER] JOIN, выражения UNION, DISTINCT, подзапросы (IN, EXISTS), встроенные функции (AVG, SUM, MIN, MAX, COALESCE, CASE, ..), ограничения целостности (PRIMARY KEY, UNIQUE, FOREIGN KEY), и все общие типы данных SQL.также реализует ограничения проверки (check constraints) на уровне доменов и полей, отображения (views), исключения, роли и управление правами доступа. Для более подробной информации см. Firebird Reference Guide и Release Notes.

Требования к аппаратному обеспечению:работает на 32- и 64-разрядных версиях Windows, Linux, также на MacOS X, HP-UX, FreeBSD, и др., на аппаратных платформах x86, x64 и PowerPC, Sparc и многих других, и поддерживает легкий переход между этими платформами. Может использоваться даже не очень мощное оборудование, особенно под Linux. И как в любой СУБД, на производительность влияют: количество памяти, скорость работы дисковой подсистемы, и т. д. Рекомендации для выбора аппаратного обеспечения зависят от требования к системе, прогнозируемого размера базы данных, количества пользователей, и т. д. Допустимо начинать с минимальной конфигурации, расширяя её по мере надобности.

Доступные операционные системы:

Наиболее широко используемыми для серверов Firebird операционными системами являются Linux и Microsoft Windows (включая NT) (включая терминальные сервисы MS и Citrix). Другие поддерживаемые платформы - Mac OS X, Solaris, FreeBSD и HP-UX.

Переход от одной ОС к другой весьма прост - достаточно сделать резервную копию базы в переносимом формате в одной системе и восстановить на другой.

Средства доступа к серверу:

Firebird поддерживает множество способов доступа, включая: собственные наборы компонент для C/C++, Delphi, классы для ADO, ODBC, JDBC (Jaybird), драйверы для Python, PHP, драйвер OLE DB, dbExpress, провайдер данных .NET и прямой доступ с использованием клиентской библиотеки сервера (fbclient.dll или GDS32.dll) IBExpert - GUI <#"877794.files/image012.jpg">

Рис.2.1

Name - “SYSDBA”, Password - “1”. Если пользователь ввел пароль правильно, то открывается главная форма (рис. 2.2), в противном случае выводится сообщение об ошибке.

Главная форма

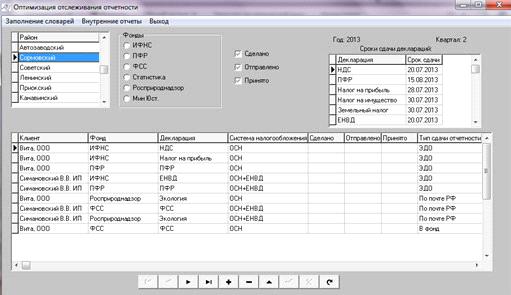

Работа с программой начинается с главной формы, вид которой приведен на рис. 2.2

Рис.2.2

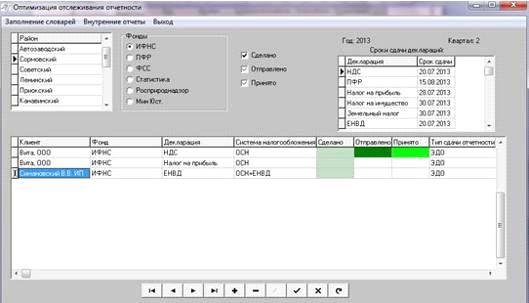

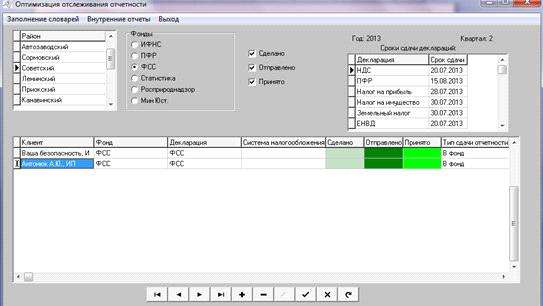

На данной форме, выбирается клиент, соответствующий данному району, фонд, декларация, которая сдается, система налогообложения и ход выполнения работы (рис.2.3 и рис.2.4).

Рис.2.3

Рис.2.4

На главной форме так же представлены:

список районов, представленный на рис. 2.5

Рис.2.5

список фондов, в которые сдаются отчеты, представленный на рис. 2.6

Рис.2.6

сроки сдачи отчетности, вид которой представлен на рис.2.7

Рис.2.7

ход выполнения работы (сделано, отправлено, принято), вид который представлен на рис. 2.8

Рис.2.8

Выбирая пункты падающего меню главной формы, пользователь определяет направление работы: заполнение словарей, внутренние отчеты и выход из программы (рис.2.9).

Рис.2.9

Заполнение словарей

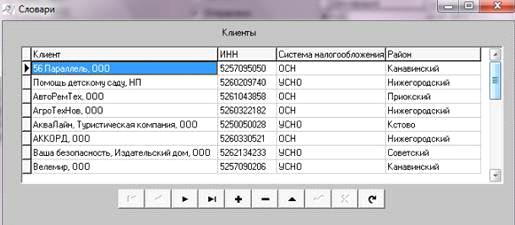

При выборе пункта «Клиенты» открывается форма, которая отображает список всех клиентов, а также позволяет добавлять сведения о новых клиентах и удалять или редактировать сведения о существующих (рис. 2.10).

Рис.2.10

При выборе пункта «Система налогообложения» открывается форма, которая отображает список систем налогообложения (рис. 2.11).

Рис.2.11

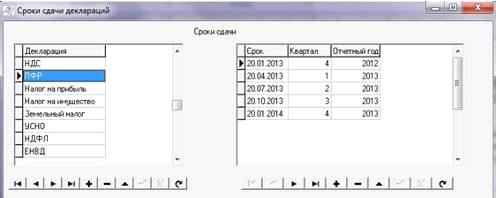

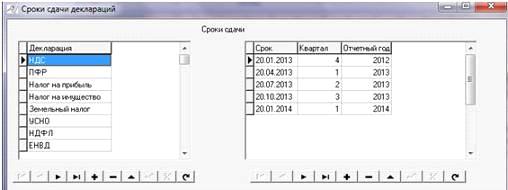

При выборе пункта «Сроки» открывается форма, которая отображает список деклараций и список сроков сдачи, соответствующих декларации (рис. 2.12 и рис.2.13). Так же возможно добавление, редактирование и удаление деклараций и сроков сдачи.

Рис.2.12

Рис.2.13

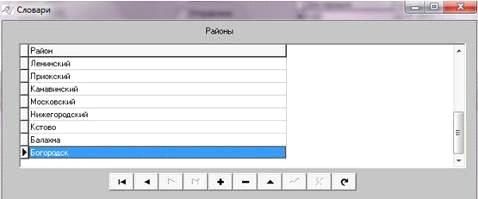

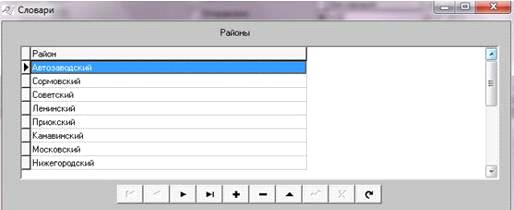

При выборе пункта «Районы» открывается форма, которая отображает список районов, так же можно добавлять новые районы (рис. 2.14 и рис. 2.15).

Рис. 2.14

Рис. 2.15

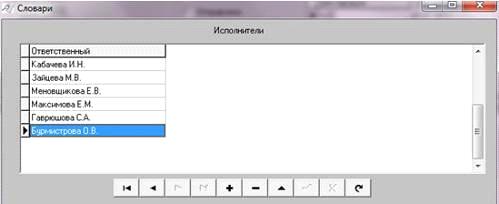

При выборе пункта «Исполнители» открывается форма, которая отображает список ответственных, за выполнение операций, так же можно добавлять новые или редактировать существующие записи (рис. 2.16).

Рис.2.16

При выборе пункта «Операции» открывается форма, которая отображает список операций, так же можно добавлять новые или редактировать существующие записи (рис. 2.17).
