ИССЛЕДОВАНИЕ ПОВЕДЕНИЯ ДИНАМИЧЕСКИ-ИЗМЕНЯЮЩЕЙСЯ РАСЧЕТНОЙ СХЕМЫ 4-ЭТАЖНОГО МОНОЛИТНОГО ЖЕЛЕЗОБЕТОННОГО КАРКАСА ПРИ ДЕМОНТАЖНЫХ РАБОТАХ ВЗРЫВНЫМ СПОСОБОМ

С. В. Ефрюшин1, А.И. Юрченко2 Воронежский государственный технический университет1, 2

Россия, г. Воронеж

1Канд. техн. наук, доцент кафедры строительной механики

2Магистрант кафедры строительной механики, e-mail: yurchenko.andrey1997@gmail.com

На примере 4-этажного здания с железобетонным каркасом производится математическое моделирование прогрессирующего разрушения здания при демонтаже взрывным способом. Для моделирования использован метод конечных элементов, реализованный в программных комплексах ЛИРА-САПР, ANSYS.

Предложены варианты способов управления зоной разрушения здания и разлета осколков с целью их уменьшения в условиях плотной застройки. Опыт проделанных расчетов может быть использован при моделировании зданий различной этажности и конфигурации в плане.

Ключевые слова: прогрессирующее обрушение, демонтаж, взрывные работы, ЛИРА-САПР, ANSYS.

В настоящее время в России и за рубежом большое распространение получили новые технологии возведения каркасных зданий из монолитного бетона. Массовое строительство подобных конструкций через несколько десятков лет вследствие морального или физического износа столкнётся с проблемой их экономичного демонтажа в условиях плотной городской застройки. Одним из самых быстрых и дешевых видов демонтажа монолитного каркаса является демонтаж с помощью подрыва отдельных несущих элементов. Для обеспечения безопасности и технологичности демонтажа необходимо провести предварительное математическое моделирование процесса разрушения с анализом последствий взрыва. Указанное моделирование возможно с помощь современных программных комплексов на основе метода конечных элементов с применением геометрически и физически нелинейных расчетных схем.

В данной работе на примере 4-этажного здания в монолитно-каркасном исполнении, проводится исследование моделирования прогрессирующего разрушения при демонтаже взрывным способом. Численное моделирование позволяет проверить эффективность некоторых рекомендаций по уменьшению зон разрушения здания и разлета осколков.

Создание расчетной схемы для моделирования прогрессирующего обрушения при демонтажных работах производится в два этапа:

Первый этап. Построение расчетной схемы в ПК ЛИРА-САПР:

создана аналитическая модель 4-этажного здания (рис. 1, 2);

проведен сбор нагрузок согласно СП 20.13330.2016 «Нагрузки и воздействия»;

выполнена четырехугольная триангуляция пластин с шагом 0,3 м;

назначены связи: все нижние узлы колонн и стен 1-го этажа закреплены по 6-ти степеням свободы X, Y, Z, UX, UY, UZ;

__________________________________

© Ефрюшин С. В., Юрченко А. И., 2020

71

произведено назначение жесткостей и материалов согласно СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения». Актуализированная редакция СНиП 52-01-2003;

выполнен расчет в линейной постановке на действующие нагрузки;

проведен анализ полученных результатов и определены несущие конструкции, в которые будут вложены взрывные заряды для их уничтожения из расчетной схемы рассматриваемого здания (рис. 3);

для тех элементов, которые будут уничтожены, определяем продольную силу N в уровне перекрытия, которая будет являться реакцией опоры для вышележащих конструкций (рис. 4).

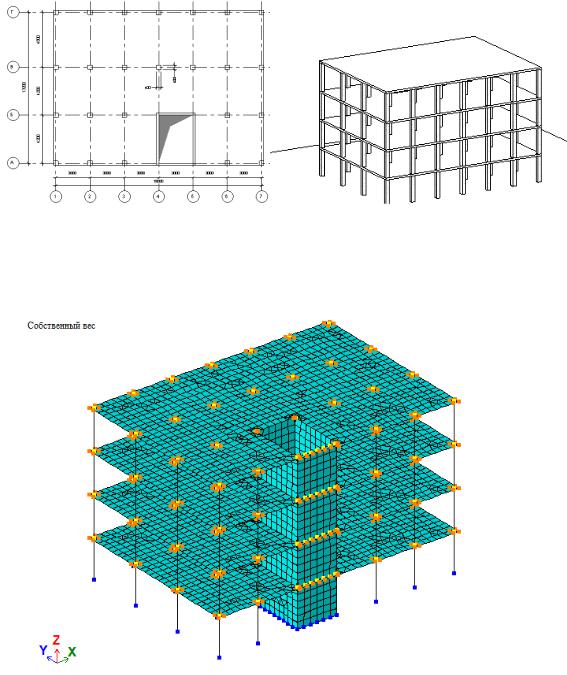

Рис. 1. План типового этажа и общий вид рассматриваемого здания

Рис. 2. Аналитическая модель рассматриваемого здания в ПК ЛИРА-САПР

72

Рис. 3. План 1-го этажа здания с учетом конструкций, в которые будут вложены взрывные заряды для их уничтожения (отмечены красным)

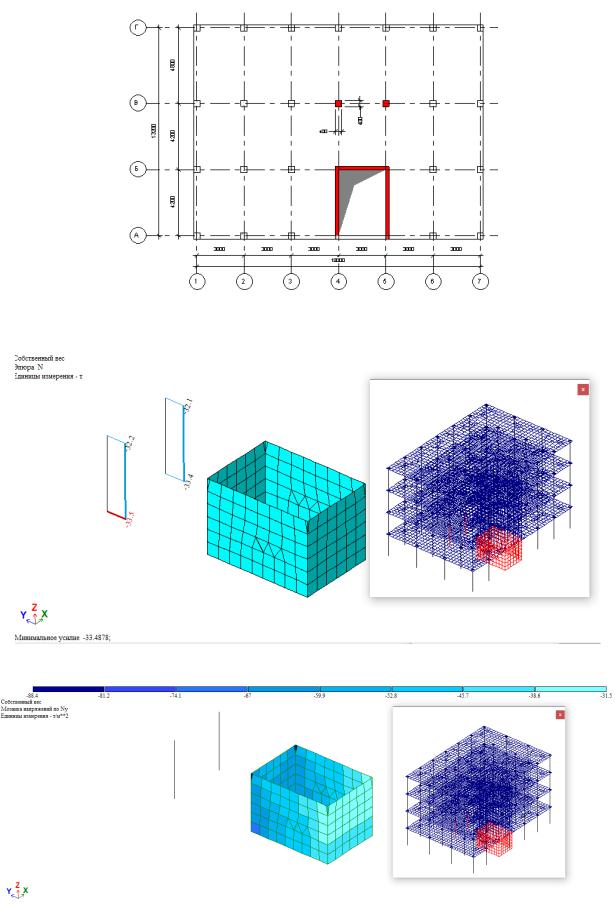

Рис. 4. Продольные усилия в конструкциях, которые будут демонтированы взрывом

73

Второй этап. Моделирование прогрессирующего обрушения в ПК ANSYS:

расчетная модель, созданная в ПК ЛИРА-САПР, экспортируется в ПК ANSYS (рис. 5);

моделируется уничтожение выбранных конструкций;

удаленные конструкции заменяются их реакциями, которые стремятся к нулю по экспоненциальному закону в течение времени взрывного воздействия (в соответствии с [1] длительность такого воздействия составляет 30 мс).

в узлах соединения конструкций задается условие возникновения пластических шарниров;

материал конструкций задается в нелинейной постановке согласно теории ДрюкерПрагера (рис. 6)

выполняется расчет.

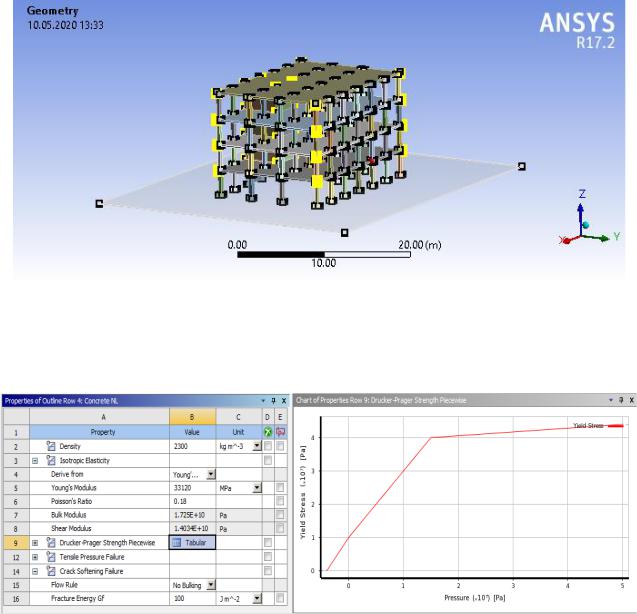

Рис. 5. Расчетная модель в ПК ANSYS

Рис. 6. Характеристики материала при нелинейной постановке
