щих невозможность их выделения средствами разведки на фоне естественных шумов.

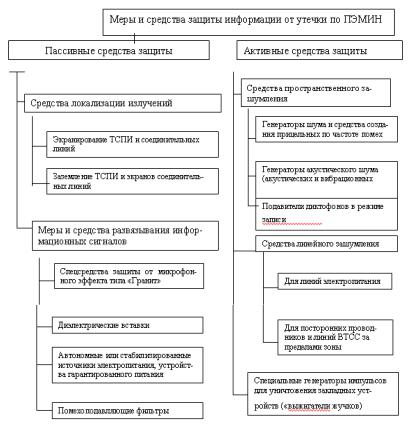

Активные меры направлены:

на создание маскирующих пространственных электромагнитных помех с целью уменьшения отношения сигнал/ шум на границе контролируемой зоны до величин, обеспечивающих невозможность их выделения средствами перехвата информационного сигнала;

на создание маскирующих электромагнитных помех в посторонних проводниках и соединительных линиях ВТСС с целью уменьшения отношения сигнал/ шум на границе контролируемой зоны до величин, обеспечивающих невозможность их выделения средствами разведки информационного сигнала ОТСС.

154

Исключение (ослабление) просачивания информационных сигналов ОТСС в цепи электропитания достигается путем фильтрации информационных сигналов.

Для создания маскирующих электромагнитных помех используются системы пространственного и линейного зашумления.

Экранирование технических средств. Функ-

ционирование любого технического средства обработки информации связано с протеканием по его токоведущим элементам электрических токов различных частот и образованием разности потенциалов между различными точками его электрической схемы, которые порождают магнитные и электрические поля, называемые побочным электромагнитными излучениями.

Узлы и элементы, в которых имеют место большие напряжения и малые токи, создают в так называемой ближней зоне электромагнитные поля с преобладанием электрической составляющей.

Узлы и элементы, в которых имеют место малые напряжения и большие токи, создают в ближней зоне электромагнитные поля с преобладанием магнитной составляющей.

Переменные электрическое и магнитное поля создаются также в пространстве, окружающем соединительные линии (провода, кабели) ОТСС. ПЭМИ ОТСС являются причиной возникновения наводки информационных сигналов в посторонних токоведущих

линиях и конструкциях. Эффективным методом снижения уровня ПЭМИ является экранирование их источников.

156

Различают следующие способы экранирования: электростатическое; магнитостатическое; электромагнитное.

Электростатическое экранирование по сущест-

ву сводится к замыканию электростатического поля на поверхность металлического экрана и отводу электрических зарядов на землю (на корпус прибора). При этом заземление электростатического экрана является обязательным при реализации экранирования. Металлические экраны полностью устраняют влияние электростатического поля. Возможно применение и диэлектрических экранов, уменьшающих влияние поля в раз, где - относительная диэлектрическая проницаемость материала экрана.

Основные требования, предъявляемые к магнитостатическим экранам, сводятся к следующему:

-магнитная проницаемость экрана ( ) должна быть как можно больше;

-увеличение толщины стенок экрана повышает эффективность экранирования, но может привести к значительному увеличению габаритов и веса экрана;

-стыки, разрезы и швы экрана должны размещаться параллельно линиям магнитной индукции магнитного поля;

-заземление экрана не влияет на эффективность магнитостатического экранирования.

Эффективность магнитостатического экранирования повышается при применении многослойных экранов.

Электромагнитное экранирование основано на ис-

пользовании магнитной индукции, создающей в экране переменные вихревые токи (токи Фуко). Магнитное поле

157

этих токов внутри экрана направлено навстречу возбуждающему полю, а за его пределами в ту же сторону, что и возбуждающее поле. Результирующее поле оказывается ослабленным внутри экрана.

Эффективность электромагнитного экранирования зависит от частоты и электрических свойств материала экрана. Чем ниже частота, тем слабее действует экран. Для частот вше 10 МГц экран из любого металла действует весьма эффективно.

Как правило, экранируются здания, помещения, корпуса приборов, распределительные короба - с помощью листовых или сеточных экранов, провода и кабели – экранирующими оболочками (оплетками). Эффективность экранирования оценивается величиной затухания электромагнитного поля, которое называют коэффициентом экранирования или степен6ью экранирования. В табл.6 и 7 приведены значения степени экранирования для некоторых экранированных помещений и экранов.

Экранировку более 100 дБ можно обеспечить лишь в специальных камерах. В обычных помещениях для повышения эффективности экранирования применяют дополнительные средства: токопроводящие лакокрасочные покрытия; шторы из металлизированной ткани; металлизированные стекла.

Таблица 6 Степень экранирования различных типов зданий
