и посторонних проводниках, выходящих за пределы контролируемой зоны.

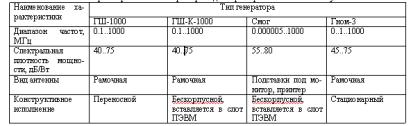

Таблица 9 Основные характеристики генераторов для

пространственного зашумления

Системы линейного зашумления применяются для маскировки наведенных опасных сигналов в посторонних проводниках и соединительных линиях ВТСС, выходящих за пределы контролируемой зоны. Они используются в случае, если не обеспечивается требуемый разнос этих проводников и ОТСС. В простейшем случае это генератор шума, формирующий шумовое маскирующее напряжение с заданными спектральными характеристиками, который гальванически подключается в зашумляемую линию (посторонний проводник). На практике подобные системы наиболее часто используются для зашумления линий электропитания (например, линий электропитания осветительной и розеточной сетей). Примеры генераторов и их характеристик приведены в табл.10.

Таблица 10 Основные характеристики генераторов шума для

пространственного и линейного зашумления

164

При защите телефонных аппаратов и телефонных линий, используемых в ИТКС, необходимо учитывать несколько аспектов:

1) телефонные аппараты (даже при положенной

трубке) могут быть использованы для перехвата рече-

вой информации из помещений, в которых они установ-

лены, то есть для подслушивания разговоров;

2) телефонные линии, проходящие через поме-

щения, могут быть использованы в качестве источни-

ков питания акустических закладок, установленных в

этих помещениях, а также для передачи перехваченной

информации;

3) возможен перехват телефонных разговоров путем гальванического или через индукционный датчик подключения к телефонной линии закладок (телефонных ретрансляторов), диктофонов и других средств несанкционированного съема информации.

Телефонный аппарат имеет несколько элементов, имеющих способность преобразовывать акустические колебания в электрические, то есть обладающих микрофонным эффектом. К ним относятся звонковая цепь, телефонный и, конечно, микрофонный капсюли. За счет электро-

165

акустических преобразований в этих элементах возникают информационные сигналы.

При положенной телефонной трубке телефонный и микрофонный капсюли отключены от телефонной линии и при подключении к ней специальных высокочувствительных НЧ усилителей возможен перехват информационных сигналов, возникающих в элементах только звонковой цепи. Амплитуда таких опасных информационных сигналов не превышает долей мВ.

При использовании съема информации методом ВЧ навязывания, несмотря на отключение микрофона от телефонной линии, сигнал навязывания благодаря высокой частоте проходит в микрофонную цепь и модулируется по амплитуде информационным сигналом.

Следовательно, в телефонном аппарате необходимо защищать как звонковую цепь, так и цепь микрофона.

Для защиты телефонных аппаратов используются как пассивные, так и активные меры (рис.27).

К наиболее применяемым пассивным мерам отно-

сятся:

ограничение опасных сигналов; фильтрация опасных сигналов;

отключение преобразователей (источников) опасных сигналов.

Возможность ограничения опасных сигналов основывается на нелинейных свойствах полупроводниковых элементов, главным образом диодов. В схеме ограничителя малых амплитуд используются два встречновключенных диода, имеющих вольтамперную характеристику (зависимость тока от напряжения) такую, что диоды имеют большое сопротивление (сотни кОм) для малых токов и малое (единицы Ом) – для больших токов (собственно полезных информационных сигналов). Это исключает прохождение

166

опасных сигналов малой амплитуды в телефонную линию и практически не оказывает влияние на прохождение через диоды полезных сигналов.

Фильтрация опасных сигналов используется главным образом для защиты телефонных аппаратов от высокочастотного навязывания.

Простейшим фильтром является конденсатор, устанавливаемый в звонковую цепь ТА с электромеханическим звонком и в микрофонную цепь всех аппаратов.

Емкость конденсаторов выбирается такой, чтобы зашунтировать зондирующие сигналы ВЧ навязывания и на оказывать существенного влияния на полезные сигналы (обычно 1 мкФ в звонковую цепь и 0.01 мкФ – в микрофонную цепь). Возможно применение и более сложных многозвенных фильтров на LC-элементах.

Промышленно изготавливаются целый ряд устройств защиты типа "Экран", "Гранит-8", "Корунд" и др.

167

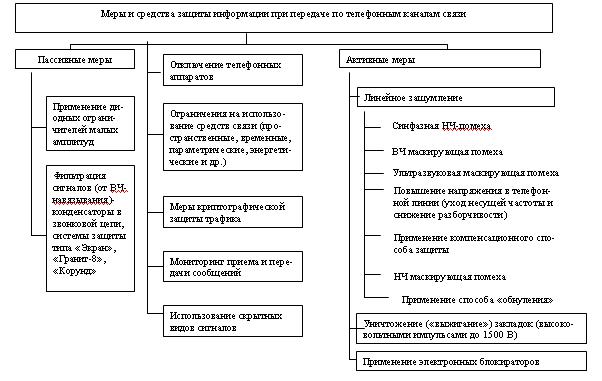

Рис.27. Классификация мер и средств защиты информации при передаче по телефонным каналам связи
